Escolhendo uma Proteção de Soldagem de Fibra de Vidro para Cabos e Mangueiras Instalados

Numa célula de soldagem em funcionamento, uma mangueira ou cabo raramente tem uma extremidade livre à espera de uma luva tubular. Os seus conectores são instalados, o percurso é fixado por braçadeiras e a secção mais próxima da solda é frequentemente a menos acessível. Uma manga de fibra de vidro com abertura lateral pode ser colocada à volta desse conjunto existente, desde que o seu fecho encaixe e a secção protegida permaneça coberta durante o movimento.

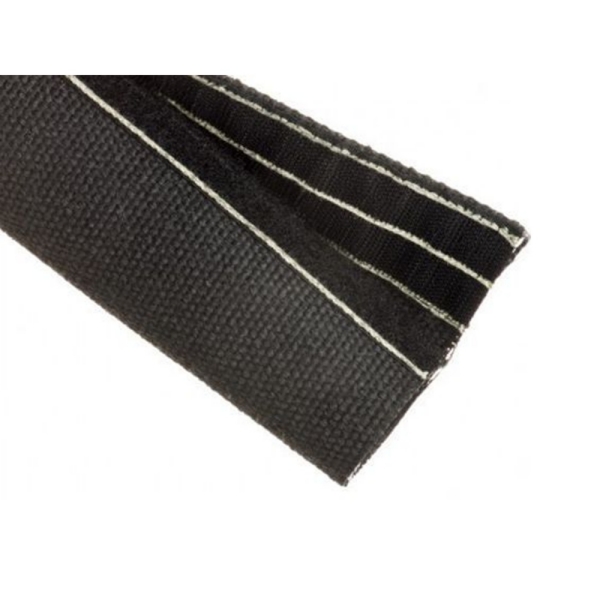

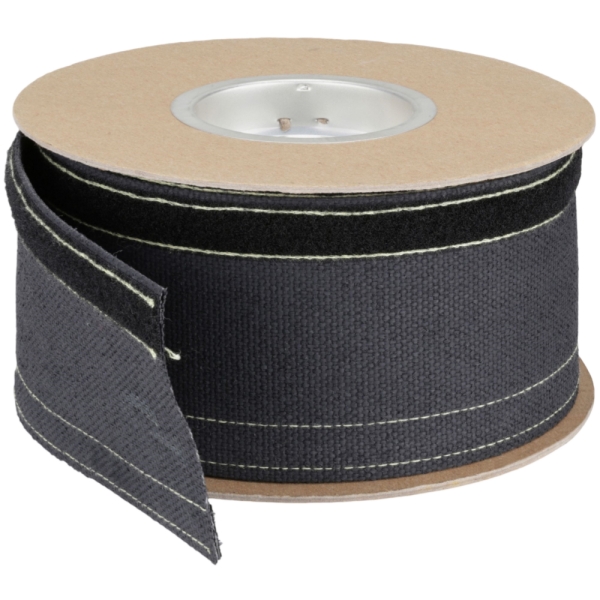

Da BSTFLEX, a manga de proteção para soldagem de fibra de vidro revestida a preto é descrita com uma base têxtil de fibra de vidro, um revestimento de alta temperatura e um fecho de velcro. O produto é indicado para proteger cabos e mangueiras contra faíscas e salpicos de soldagem, bem como contra o desgaste por contacto. As verificações abaixo destinam-se a selecionar a manga no percurso instalado, em vez de assumir que um diâmetro nominal isolado estabelece um ajuste correto.

Mapeie a exposição antes de escolher um comprimento

Tire uma fotografia da mangueira ou cabo na sua posição normal de trabalho e outra nos limites de movimento. Marque o ponto de soldagem, a direção provável das faíscas e salpicos, e qualquer local onde a linha arraste sobre um suporte. Identifique os suportes, uniões e pontos de serviço que devem permanecer acessíveis. O comprimento coberto deve acompanhar o conjunto encaminhado, incluindo curvas e movimento, e não simplesmente a distância em linha reta entre duas marcas.

Para um robô ou dispositivo móvel, verifique a posição da manga durante todo o ciclo. Uma peça curta pode afastar-se do ponto exposto; uma peça mais longa pode amontoar-se contra uma braçadeira. Indique onde cada extremidade deve terminar e se uma extremidade deve ser removível para inspeção. Mantenha a manga afastada de peças que exijam ventilação ou acesso rotineiro de acordo com o projeto do equipamento.

Meça o ajuste fechado, não apenas o diâmetro da mangueira

Meça a circunferência exterior ou o envelope exterior máximo do conjunto acabado onde a manga será colocada. Um feixe de dois cabos de soldagem e uma mangueira não é necessariamente redondo, pelo que um único diâmetro pode ser enganador. Anote os pontos de ramificação, emendas, proteções e qualquer aumento local de dimensão que permaneça por baixo da manga.

A página do produto lista tamanhos nominais de mangas de 25 a 102 mm. Solicite o tamanho fechado útil ou o intervalo de circunferência da construção proposta, incluindo a sobreposição do fecho. Um tamanho nominal não mostra quanto da área de velcro permanece engatada à volta de um feixe irregular. Verifique se a manga fecha de forma segura sem apertar a mangueira abaixo do seu raio de curvatura permitido ou pressionar um conector de cabo.

Planeie a posição do fecho

A abertura lateral permite que a manga seja instalada sem desligar o conjunto. Posicione o fecho onde possa ser alcançado para instalação e manutenção e, onde o percurso o permitir, afastado da trajetória direta de faíscas e salpicos em queda. Verifique toda a costura após o fecho; lacunas em curvas ou pontos de ramificação deixam a linha subjacente exposta.

Em equipamentos em movimento, verifique se o fecho roça num suporte ou prende numa aresta próxima. Confirme novamente a sua posição nos extremos de movimento. Um ensaio curto na máquina é mais informativo do que uma amostra plana, porque a forma fechada e a posição da costura da manga mudam com o percurso.

Combine o teste com o perigo

Faíscas de soldagem, salpicos mais pesados, escória quente, calor radiante constante e abrasão são exposições diferentes. Forneça ao fornecedor uma descrição do processo, a distância e a orientação da linha, e a duração esperada do contacto. A página do produto inclui valores de temperatura, mas uma aplicação específica deve ser verificada em relação aos dados de teste atuais para o material exato e o revestimento a ser fornecido. Não utilize a temperatura do gás de uma solda ou a temperatura breve de uma faísca como a temperatura contínua do conjunto completo da manga.

Se a linha for uma mangueira hidráulica, confirme que a manga não oculta danos que devam ser inspecionados ao abrigo do procedimento de manutenção do equipamento. É uma cobertura de proteção externa e não altera a classificação de pressão da mangueira. Se houver expetativa de contacto com fluidos ou arrastamento repetido, identifique o fluido e a superfície de contacto para que a amostra proposta possa ser testada sob condições representativas.

Utilize uma manga para a linha e uma manta para a área de trabalho

Uma manga de abertura lateral protege uma passagem definida de mangueira ou cabo. Quando uma área de trabalho maior, face de máquina próxima ou abertura temporária necessitar de proteção, examine os produtos de proteção da área de soldadura e brasagem separadamente. As duas formas abordam geometrias de cobertura diferentes e devem ser especificadas de forma independente.

O que enviar para uma amostra e orçamento

• Fotografias ou um desenho do percurso instalado e do seu movimento completo.
• Diâmetro máximo ou circunferência da mangueira coberta ou feixe de cabos.
• Comprimento coberto medido ao longo do percurso, mais as posições finais pretendidas.
• Posição de fecho preferida e espaço disponível para a manga acabada.
• Processo de soldagem, direção de faíscas ou salpicos, exposição à temperatura e pontos de desgaste.
• Quantidade necessária, comprimento da peça, critérios de inspeção e qualquer método de teste obrigatório.

Envie esses detalhes através da página do produto da manga de proteção de fibra de vidro para soldagem. Solicite uma amostra no tamanho fechado proposto, confirme a construção do têxtil e do revestimento, e verifique o engate do fecho e a cobertura no equipamento real antes de aprovar a encomenda.
