Junta Tadpole de Cauda Dupla: Projeto de Montagem, Dimensões e Aplicações OEM

Uma junta girino de cauda dupla possui um bulbo de vedação compressível posicionado entre duas abas de fixação planas. O bulbo forma o contato de vedação, enquanto as abas se estendem de ambos os lados do bulbo e fornecem duas áreas para retenção mecânica.

Este perfil é diferente de uma junta de bulbo duplo. Uma construção de cauda dupla tem um bulbo de vedação e duas abas de fixação. Uma construção de bulbo duplo tem dois bulbos compressíveis conectados por uma seção têxtil.

O arranjo de cauda dupla pode ser útil quando um projetista de equipamentos deseja o bulbo centralizado entre duas superfícies de retenção, requer fixação em ambos os lados da linha de vedação ou precisa da carga de montagem distribuída em uma área mais ampla.

A BSTFLEX fabrica juntas girino personalizadas e vedações girino de alta temperatura usando diferentes tecidos de cobertura, núcleos internos, dimensões de bulbo e configurações de abas de fixação para fornos industriais, fornalhas, fornos de cal, painéis de acesso e equipamentos térmicos de OEM.

O que é uma junta girino de cauda dupla?

Uma junta girino de cauda única padrão normalmente tem um bulbo e uma aba plana que se estende de um lado do perfil.

Um perfil de cauda dupla coloca o bulbo entre duas seções de montagem:

As duas caudas podem ter a mesma largura ou podem ser fabricadas com dimensões diferentes quando a disposição de montagem for assimétrica.

Cauda Dupla Não É o Mesmo que Bulbo Duplo

Para a seleção de perfis de dois bulbos, consulte o Guia de Design de Fita de Vedação do Tipo Tadpole com Bulbo Duplo .

Por Que Usar Duas Caudas de Montagem?

Uma segunda cauda deve servir a um propósito de montagem ou design definido. Ela não deve ser adicionada apenas para fazer a junta parecer mais larga ou mais pesada.

Uma construção de cauda dupla pode ser considerada quando:

• O bulbo deve permanecer centralizado entre duas placas de retenção
• O equipamento utiliza fixadores em ambos os lados da linha de vedação
• A carga de montagem precisa ser distribuída por ambos os lados
• O projeto exige um perfil de junta simétrico
• Apenas uma cauda não consegue fornecer área de montagem suficiente
• A junta é instalada entre duas superfícies estruturais
• O perfil deve resistir ao rolamento ou ao movimento lateral
• O desenho do OEM já especifica duas flanges de montagem

Duas caudas não produzem automaticamente uma vedação melhor. A ação de vedação principal ainda ocorre no bulbo. As caudas posicionam e retêm a junta, mas não devem impedir que o bulbo se comprima corretamente.

Arranjos Comuns de Montagem de Cauda Dupla

Placas de Retenção de Dois Lados

Cada cauda pode ser posicionada sob uma placa de retenção separada. Esse arranjo pode ajudar a manter o bulbo centralizado e reduzir o movimento lateral.

O desenho deve definir:

• Largura da placa de retenção
• Distância entre as placas de retenção
• Espaçamento dos fixadores
• Encaixe da cauda sob cada placa
• Folga entre as placas e o bulbo
• Acabamento da borda da placa

As bordas da placa não devem cortar a cobertura nem restringir o movimento normal do bulbo.

Placa de Retenção Larga Única

Uma única placa pode, às vezes, abranger ambas as caudas, deixando o bulbo exposto por meio de uma abertura central ou folga moldada.

Essa configuração exige um controle dimensional cuidadoso. A placa de retenção deve fixar as caudas sem pressionar diretamente o bulbo, a menos que o equipamento seja projetado especificamente para esse contato.

Parafusos, Pinos ou Rebites Através de Ambas as Caudas

As duas caudas podem ser fixadas diretamente na estrutura de suporte.

Onde furos forem necessários, especifique:

• Diâmetro do furo
• Espaçamento dos furos
• Distância a partir do bulbo
• Distância da borda da aba
• Se os furos são fornecidos pela BSTFLEX ou feitos durante a instalação
• Se ilhoses ou outros reforços são necessários

Fixadores colocados muito perto do bulbo podem interferir na compressão ou danificar o núcleo.

Montagem em Canal ou Ranhura

Uma ou ambas as abas podem deslizar para dentro de um canal ou ranhura moldada.

Para montagem em canal, forneça:

• Largura do canal
• Profundidade do canal
• Folga de entrada
• Espessura da aba
• Comprimento de inserção necessário
• Método usado para evitar que a gaxeta saia do canal

Especifique Ambas as Larguras de Aba Separadamente

Uma gaxeta de aba dupla não deve ser especificada apenas por uma "largura de aba" geral.

O desenho de seção transversal deve mostrar:

• Largura da aba esquerda
• Largura da aba direita
• Espessura da aba esquerda
• Espessura da aba direita
• Altura do bulbo
• Largura do bulbo
• Largura total do perfil
• Locais dos pontos
• Linha de centro do bulbo
• Direção de fechamento

Mesmo quando ambas as abas devem ser iguais, dimensione-as de forma independente no desenho aprovado.

Perfis de Cauda Dupla Simétricos vs Assimétricos

Cauda Dupla Simétrica

Um perfil simétrico possui duas caudas de dimensões iguais ou nominalmente iguais.

Esta construção pode simplificar a orientação onde ambos os lados usam o mesmo arranjo de retenção. O desenho ainda deve identificar o lado quente e a direção de instalação se a capa, o revestimento ou a costura não forem simétricos.

Cauda Dupla Assimétrica

Um perfil assimétrico possui caudas com larguras, espessuras ou funções de montagem diferentes.

Por exemplo:

• Uma cauda pode ficar sob uma tira de retenção larga
• A outra cauda pode se encaixar em um canal estreito
• Uma cauda pode conter furos para fixadores
• A cauda oposta pode atuar principalmente como um flange estabilizador
• Um lado pode exigir maior folga em relação ao bulbo

Para um projeto assimétrico, marque claramente a orientação esquerda/direita, dentro/fora ou lado quente/lado frio.

A Posição do Bulbo é uma Dimensão OEM Crítica

A gaxeta pode ter a largura geral correta e ainda assim falhar em alinhar-se com a pista de vedação pretendida.

O desenho deve localizar o bulbo em relação a:

• As placas de retenção
• A linha de centro dos fixadores
• A abertura do equipamento
• A superfície de contato da porta
• A borda do lado quente
• A borda do lado frio
• A referência de montagem

Para trabalhos de substituição, meça a linha de contato do equipamento em vez de assumir que o bulbo antigo permanece em sua posição original.

Não Prenda o Bulbo com as Caudas de Montagem

O sistema de retenção deve fixar as caudas enquanto deixa o bulbo livre para executar sua função de vedação.

Problemas comuns de instalação incluem:

• Placas de retenção pressionando contra o bulbo
• Fixadores passando através do núcleo
• Material da cauda dobrando-se sob o bulbo
• Bordas da placa cortando a capa de tecido
• Folga insuficiente para a compressão do bulbo
• Caudas puxando o bulbo para longe da linha de contato
• Carga de montagem desigual torcendo o perfil

Uma instalação protótipo deve confirmar que o aperto dos fixadores não altera a posição pretendida do bulbo nem pré-carrega o bulbo antes que a porta feche.

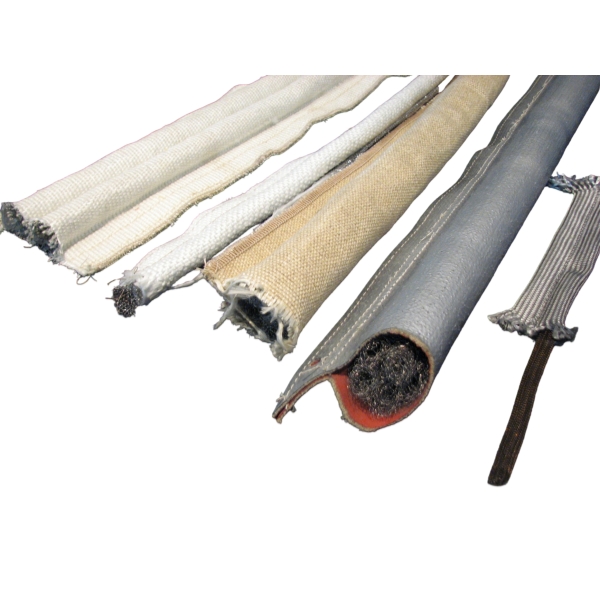

Materiais de Revestimento para Gaxetas Tadpole de Cauda Dupla

A geometria de cauda dupla pode ser fabricada utilizando diferentes coberturas têxteis. A seleção do material deve basear-se na temperatura e na exposição no local da junta e não apenas no nome do equipamento.

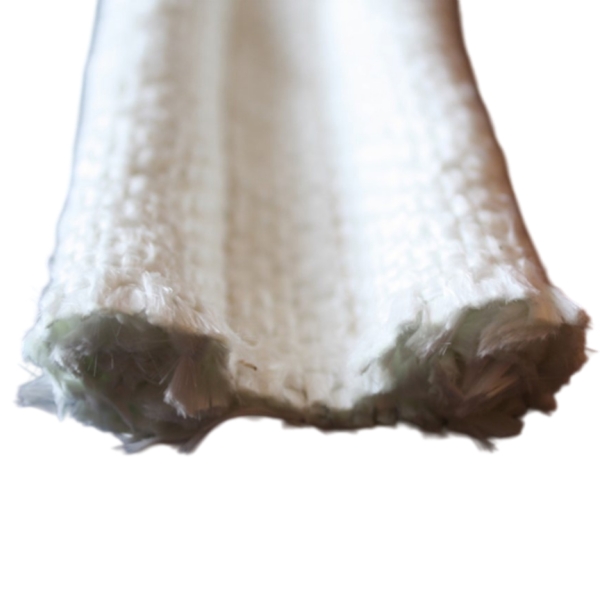

Cobertura de Fibra de Vidro

A fibra de vidro pode ser considerada para portas de fornos industriais, painéis de acesso e outros equipamentos térmicos onde as condições de funcionamento verificadas sejam adequadas para a construção inteiramente em fibra de vidro.

As construções de fibra de vidro BSTFLEX existentes incluem:

• Junta Tadpole com Cobertura de Fibra de Vidro e Núcleo de Fibra de Vidro
• Junta Tadpole com Cobertura de Fibra de Vidro e Núcleo de Aço Inoxidável
• Junta Tadpole com Cobertura de Fibra de Vidro e Núcleo Oco de Aço Inoxidável

Estas páginas fornecem referências de cobertura e núcleo. O perfil de duas caudas ainda requer um desenho personalizado separado.

Cobertura de Tecido de Sílica

O tecido de sílica pode ser avaliado quando a aplicação requer uma construção têxtil de temperatura mais elevada.

Para reforço interno metálico, consulte a Junta Tadpole com Cobertura de Tecido de Sílica e Núcleo de Inconel .

Cobertura de Tecido Cerâmico

O tecido cerâmico pode ser considerado para aplicações exigentes em fornos, fornalhas e tratamento térmico.

Para referência de núcleo cerâmico não metálico, consulte a Junta Tadpole com Cobertura de Tecido Cerâmico e Núcleo Cerâmico .

Coberturas Têxteis Revestidas

Construções revestidas de silicone, revestidas de PTFE, tratadas com vermiculita ou aluminizadas podem ser avaliadas quando a aplicação exige características de superfície específicas.

O revestimento não deve ser selecionado independentemente da temperatura, flexibilidade, exposição química e requisitos de montagem.

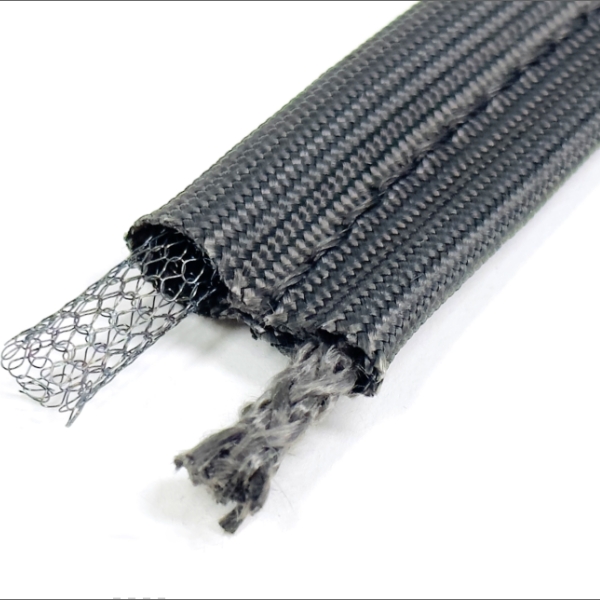

Opções de Núcleo para um Perfil de Cauda Dupla

O número de caudas não determina o tipo de núcleo.

As construções internas disponíveis podem incluir:

• Núcleo de fibra de vidro
• Núcleo de corda de fibra de vidro
• Núcleo de corda de sílica
• Núcleo de fibra cerâmica
• Núcleo de malha de aço inoxidável
• Núcleo oco de aço inoxidável
• Núcleo de malha de Inconel
• Núcleos reforçados específicos para a aplicação

Um perfil com núcleo de corda pode fornecer uma estrutura interna à base de fibra, enquanto um núcleo de malha metálica fornece uma combinação diferente de reforço e comportamento de compressão.

Para a terminologia do núcleo de corda e seleção de tamanho, consulte o Guia de Seleção de Corda para Junta Tadpole .

Compressão da Junta de Cauda Dupla

As duas caudas não criam a vedação de compressão primária. A compressão é controlada principalmente pelo bulbo e pelo núcleo interno.

Se a altura livre do bulbo e a altura instalada forem conhecidas, a compressão dimensional nominal pode ser calculada como:

Compressão (%) = (Altura Livre do Bulbo - Altura Instalada do Bulbo) / Altura Livre do Bulbo × 100

Este cálculo não determina a força de fecho nem confirma se uma determinada percentagem de compressão é adequada.

Avaliar:

• Material do núcleo
• Densidade do núcleo
• Tamanho do bulbo
• Folga instalada
• Força de fecho
• Recuperação após abertura
• Ciclagem térmica
• Variação da folga ao redor do equipamento

Aplicações em Portas de Fornos Industriais

Uma junta de porta de forno de aba dupla pode ser considerada quando a porta ou a estrutura fornece superfícies de montagem em ambos os lados da pista de vedação.

As potenciais aplicações incluem:

• Portas de fornos de lote
• Painéis de acesso de fornos de pintura eletrostática a pó
• Portas de fornos de passagem
• Coberturas de fornos de secagem
• Portas de fornos de cura
• Painéis de inspeção de fornos contínuos
• Aberturas de acesso de fornos de tratamento térmico

Para uma seleção mais ampla de materiais e substitutos, consulte o Industrial Oven Door Tadpole Gasket Guide .

Aplicações em Portas de Fornos Siderúrgicos e Industriais

Para portas de fornos e fornos industriais, a cobertura e o núcleo devem ser selecionados de acordo com a temperatura e a exposição mecânica na linha de vedação real.

Abas duplas podem auxiliar na retenção, mas não aumentam a capacidade de temperatura do tecido ou do núcleo.

Verifique quanto a:

• Vazamento de gás quente
• Calor radiante
• Contato com a borda refratária
• Expansão da estrutura da porta
• Atrito mecânico
• Temperatura da placa de retenção
• Expansão dos elementos de fixação

Consulte o Furnace Door Tadpole Gasket Selection Guide para considerações sobre coberturas e núcleos para altas temperaturas.

Aplicações em Dututos, Registros (Dampers) e Painéis de Acesso

Perfis de aba dupla também podem ser considerados para dutos, registros e painéis de acesso removíveis onde o equipamento possui superfícies de montagem em ambos os lados de uma pista de vedação central.

Para estas aplicações, defina:

• Diferencial de pressão
• Composição do gás de processo
• Vibração
• Movimento do painel
• Frequência de abertura
• Vazamento admissível
• Método de montagem

Uma junta tadpole têxtil não deve ser descrita como estanque a gases ou com classificação de pressão sem a validação adequada ao nível do equipamento.

Juntas tipo quadro de imagem sem fim com cauda dupla

Um perfil de cauda dupla também pode ser fabricado em uma montagem retangular, quadrada, redonda ou de quadro fechado personalizado.

Para uma armação conformada, o desenho deve definir:

• Referência de dimensão da armação
• Orientação do bulbo
• Orientação das caudas esquerda e direita
• Raios de curvatura dos cantos
• Localização da junta
• Controle de torção do perfil
• Dispositivo de retenção em todos os lados

Consulte o Guia de Junta Tadpole para Porta-Retratos Sem Fim para as especificações de caixilho, canto e junta.

Juntas Tadpole de Cauda Dupla de Substituição

Uma junta de cauda dupla antiga pode estar esticada, comprimida ou rasgada. Não reproduza suas dimensões desgastadas sem medir também o equipamento.

Registar:

• Altura livre do bolbo onde puder ser estabelecida
• Largura do bolbo
• Largura da cauda esquerda
• Largura da cauda direita
• Largura total do perfil
• Espessuras das caudas
• Construção do núcleo
• Material de revestimento
• Folga do equipamento fechado
• Posições das placas de retenção
• Espaçamento dos fixadores
• Percurso total da junta

Use o Guia de Medição para Substituição de Juntas Tadpole para documentar as dimensões da amostra antiga e do equipamento.

Processo de Desenvolvimento OEM

BSTFLEX apoia o desenvolvimento personalizado baseado em desenhos através do seu Serviço de Fabricação de Gaxeta Tadpole Personalizada .

Um processo típico de desenvolvimento de cauda dupla inclui:

1. Análise de aplicação e temperatura
2. Análise da seção transversal do equipamento
3. Confirmação da posição do bulbo
4. Confirmação das dimensões da cauda esquerda e direita
5. Análise do sistema de montagem e retenção
6. Seleção de cobertura e núcleo
7. Fabrico de protótipos
8. Avaliação de ajuste e compressão para o cliente
9. Aprovação de desenho ou amostra
10. Fornecimento de produção

Lista de Verificação de Inspecção de Protótipos

Lista de Verificação de RFQ para uma Junta Tadpole de Cauda Dupla

Perguntas Frequentes

O que é uma junta tadpole de cauda dupla?

É uma junta do tipo bulbo e cauda com um bulbo de vedação compressível e duas caudas de fixação planas que se estendem dos lados opostos do bulbo.

Uma junta de cauda dupla é a mesma coisa que uma junta de bulbo duplo?

Não. Uma junta de cauda dupla tem um bulbo e duas caudas de fixação. Uma junta de bulbo duplo tem dois bulbos de vedação.

Ambas as caudas precisam ter a mesma largura?

Não. As caudas podem ser iguais ou fabricadas com dimensões diferentes de acordo com o arranjo de fixação. Ambas as larguras devem ser mostradas separadamente no desenho.

Ambas as caudas podem conter furos de fixação?

Sim, quando o projeto do equipamento exigir furos. O diâmetro do furo, espaçamento, distância da borda e relação com o bulbo devem ser definidos antes da produção.

Uma junta de cauda dupla pode ser fabricada como uma estrutura sem fim?

Sim. Um perfil de cauda dupla pode ser fabricado em uma estrutura fechada retangular, redonda ou personalizada, sujeita à revisão de material, cantos, juntas e geometria.

A BSTFLEX pode reproduzir uma junta de cauda dupla existente?

Sim. O desenvolvimento pode começar a partir de um desenho de seção transversal, amostra física e medições de equipamentos. Uma junta gasta deve ser complementada com dimensões reais de folga e montagem.

Qual alma é a melhor para uma junta de dupla cauda?

Não há uma alma universalmente melhor. Construções de fibra de vidro, corda, cerâmica, aço inoxidável, tela oca e Inconel oferecem diferentes características de compressão e reforço. A seleção depende da aplicação real.

Solicitar uma Junta Tadpole de Dupla Cauda Personalizada

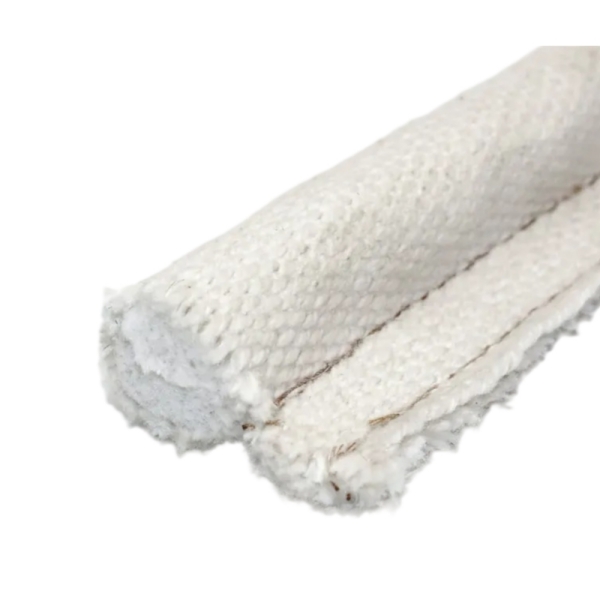

A BSTFLEX fabrica juntas girino de cauda dupla, vedações girino de duas caudas e perfis de junta de bulbo central personalizadospara projetos de OEM e substituição industrial.

Envie o desenho em corte transversal mostrando o bulbo, ambas as abas, largura total e disposição de montagem. Inclua a temperatura de operação, folga fechada, comprimento necessário, quantidade e informações de amostra disponíveis.

Para perfis assimétricos, identifique claramente no desenho o lado quente, o lado frio, a aba esquerda, a aba direita e a direção de instalação.

Entre em contato com a BSTFLEX para obter uma cotação de junta tadpole de aba dupla personalizada.
