Mangueiras hidráulicas instaladas próximas a motores, componentes de exaustão, fornos, equipamentos de fundição ou outras máquinas quentes enfrentam um tipo de risco diferente das mangueiras expostas apenas à abrasão mecânica. O calor radiante elevado pode acelerar o envelhecimento da borracha, chamas diretas podem danificar a capa da mangueira e respingos de metal fundido podem causar danos térmicos localizados repentinos.
Para esses ambientes, uma capa antichama para mangueira hidráulica fornece uma barreira térmica adicional ao redor da mangueira. A construção mais comum combina uma capa de isolamento de fibra de vidro com um revestimento externo de borracha de silicone, criando uma camada protetora flexível para sistemas hidráulicos exigentes.
Este guia explica como selecionar a capa antichama para mangueira hidráulica correta, como determinar o tamanho apropriado da capa e quais condições operacionais devem ser consideradas antes de especificar uma capa resistente ao fogo.
Para especificações de produtos, informações de testes e opções de OEM, consulte a BSTFLEX Hydraulic Hose Protection Fire Sleeve. Para outras construções e opções de capas de proteção contra incêndio, visite a linha BSTFLEX Fire Sleeves.
Uma mangueira hidráulica pode ser projetada para um ambiente de pressão e fluido exigente, mantendo-se vulnerável ao calor externo. A condição real de serviço depende muito do roteamento da mangueira.
Uma linha posicionada longe de uma fonte de calor pode operar normalmente por anos. A mesma mangueira, se roteada próxima a um coletor de exaustão, parede de forno, linha de processo quente ou área de metal fundido, pode sofrer aquecimento radiante contínuo que eleva a temperatura da capa da mangueira e do sistema de reforço.
Os riscos externos comuns incluem:
Uma capa antichama para mangueira hidráulica é, portanto, usada como uma camada de proteção externa. Ela não substitui a seleção, o roteamento ou o projeto de sistema corretos da mangueira. Em vez disso, ela adiciona proteção térmica e mecânica onde a exposição ambiental não pode ser eliminada completamente.

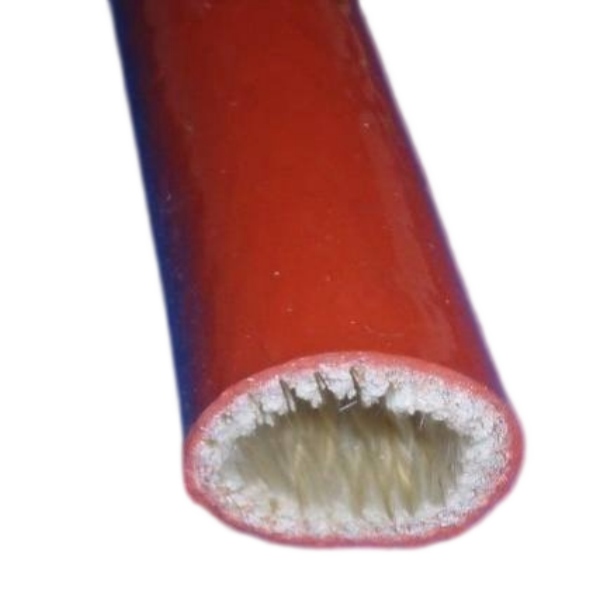

Uma capa antichama típica consiste em um substrato têxtil de fibra de vidro de alta temperatura coberto com borracha de silicone. Cada camada desempenha uma função diferente.
A estrutura de fibra de vidro cria o corpo isolante principal da capa. Sua espessura e construção têxtil ajudam a reduzir a transferência de calor entre o ambiente externo e a mangueira hidráulica subjacente.
O revestimento de silicone fornece um exterior flexível que ajuda a capa a suportar condições industriais severas. Dependendo da construção específica da capa antichama e da qualificação, ela pode contribuir com resistência à exposição a chamas, contaminação por óleo, abrasão e respingos de metal fundido.
Esta combinação explica por que a capa antichama de fibra de vidro revestida com silicone é amplamente utilizada em mangueiras hidráulicas, linhas de combustível, linhas de óleo, cabos e outros componentes localizados em zonas de alta temperatura.
Nem toda capa de mangueira hidráulica é destinada ao mesmo risco.
| Requisito de proteção | Abordagem típica da capa |
|---|---|
| Fricção e abrasão geral | Capa de mangueira têxtil resistente à abrasão |
| Contato mecânico severo ou afiado | Proteção mecânica de alta resistência |
| Calor radiante | Manga térmica ou corta-fogo |
| Exposição a chamas | Manga resistente ao fogo qualificada |
| Salpicos de metal fundido | Manga corta-fogo de alta temperatura revestida a silicone, concebida para o ambiente |
| Calor e abrasão | Manga corta-fogo selecionada com construção de parede e durabilidade mecânica adequadas |
O ponto importante é que proteção térmica para mangueiras hidráulicas deve ser selecionada de acordo com o risco de falha predominante. Uma manga de abrasão leve não deve ser tratada automaticamente como uma manga corta-fogo, e uma manga corta-fogo não deve ser selecionada apenas pela aparência ou cor.
Para compradores industriais e engenheiros, a seleção da manga deve começar pela aplicação e não pelo diâmetro do catálogo.
Determine onde se origina a carga térmica.
Exemplos incluem:
Calor radiante, contacto direto com a superfície, exposição a chamas e salpicos de metal fundido são perigos diferentes. Não devem ser tratados como a mesma especificação.
Existem normalmente pelo menos duas temperaturas a considerar:
Não selecione uma manga usando apenas a temperatura mais alta impressa num catálogo. A duração, a fonte de calor, a distância da fonte, o fluxo de ar, a construção da mangueira e a geometria da instalação influenciam o desempenho real.
Equipamentos de mineração, siderurgias, fundições e outros sistemas industriais pesados podem exigir mais do que uma simples proteção contra calor radiante.
Onde a resistência a chamas ou a proteção contra salpicos de metal fundido for importante, solicite os relatórios de teste relevantes e confirme que a manga para mangueira hidráulica resistente ao fogo selecionada foi avaliada para a condição de serviço necessária.
BSTFLEX oferece produtos de manga corta-fogo para mangueiras hidráulicas apoiados por diferentes documentações de teste e conformidade de terceiros. Relatórios específicos devem ser adaptados ao projeto do cliente, em vez de assumir que cada construção de manga tem a mesma certificação.
As capas corta-fogo instaladas em sistemas hidráulicos operam frequentemente em ambientes onde névoa de óleo, fluido hidráulico ou combustível podem estar presentes.
A capa deve, portanto, ser avaliada como um sistema de proteção completo, em vez de apenas como um tecido de alta temperatura. Para aplicações industriais, a resistência aos fluidos esperados pode ser uma parte importante do desempenho a longo prazo.
O calor muitas vezes não é o único problema.
Mangueiras hidráulicas em escavadeiras, carregadeiras, equipamentos de mineração, máquinas agrícolas e equipamentos industriais movem-se continuamente durante a operação. Uma capa pode sofrer atrito contra:
Se tanto o calor quanto a abrasão forem severos, especifique isso ao solicitar uma cotação. A construção, a espessura e o arranjo de instalação da capa podem precisar ser ajustados adequadamente.
O dimensionamento correto é uma das partes mais importantes da seleção da capa corta-fogo.
A capa é selecionada de acordo com o diâmetro externo da seção do conjunto da mangueira que precisa ser protegida, não simplesmente de acordo com o diâmetro nominal da mangueira hidráulica.
Meça o diâmetro externo (OD) da mangueira acabada, incluindo qualquer construção de cobertura que permaneça dentro da capa corta-fogo.
Não presuma que duas mangueiras com o mesmo diâmetro interno (ID) nominal terão diâmetros externos idênticos. A construção da parede da mangueira varia entre fabricantes e classes de pressão.
Uma capa corta-fogo tubular deve ser capaz de deslizar sobre o componente durante a montagem.
Se a mangueira já tiver grandes conexões de extremidade instaladas, o diâmetro externo da conexão pode ser consideravelmente maior que o diâmetro externo da mangueira. Isso pode afetar a instalação.
Existem duas abordagens comuns:
A BSTFLEX também fabrica construções de capas corta-fogo removíveis para aplicações de retrofit onde a capa tubular convencional é difícil de instalar.
A capa deve encaixar sobre a mangueira sem compressão excessiva. Ao mesmo tempo, superdimensionar desnecessariamente a capa pode criar material solto, interferir no roteamento e tornar o conjunto acabado mais difícil de fixar.
A folga correta depende de:
Para projetos OEM, fornecer o diâmetro externo real da mangueira e as dimensões da conexão é mais confiável do que especificar apenas um número de referência (dash number) da mangueira.
| Informações do Projeto | Exemplo do que fornecer |
|---|---|
| DE da mangueira hidráulica | Diâmetro externo medido real |
| Comprimento da mangueira que requer proteção | Seção protegida ou comprimento de corte final |
| DE da conexão | Necessário se a luva precisar passar por conexões instaladas |
| Temperatura contínua | Ambiente operacional normal |
| Fonte de calor | Exaustão, fornalha, metal fundido, motor, linha de processo, etc. |
| Tipo de exposição | Calor radiante, chama, respingos ou proximidade com superfícies quentes |
| Condição de instalação | Conjunto de mangueira novo ou retrofit |
| Quantidade | Protótipo, produção em lote ou demanda anual de OEM |
Fornecer essas informações permite que o fabricante da luva antichama recomende uma construção e um diâmetro mais apropriados, em vez de depender de uma suposição de tamanho genérico.
As linhas hidráulicas podem operar perto de motores, componentes quentes e ambientes mecânicos exigentes. A proteção de mangueira resistente ao fogo pode ser especificada onde houver riscos de calor e chama.
Escavadeiras, carregadeiras, guindastes e outros equipamentos móveis combinam altas pressões hidráulicas com vibração, movimento, calor do motor e espaço de roteamento restrito.
Essas aplicações podem envolver calor radiante, chama e respingos de metal fundido. A seleção da luva deve considerar tanto a exposição térmica quanto os requisitos de teste relevantes.
As linhas hidráulicas roteadas perto de fornalhas, fornos, equipamentos de processo quente e tubulações aquecidas podem exigir proteção térmica localizada, mesmo quando o restante do sistema hidráulico opera em temperatura ambiente moderada.
Linhas hidráulicas, de óleo e de fluidos roteadas perto de componentes de exaustão podem se beneficiar de separação térmica adicional onde o redirecionamento ou apenas escudos térmicos físicos não fornecem proteção suficiente.
Sistemas hidráulicos móveis operam frequentemente próximos a motores e sob movimento mecânico contínuo, tornando o roteamento correto da mangueira e a proteção externa importantes para a confiabilidade do serviço.
Uma luva antichama tubular convencional funciona bem durante a produção de novas mangueiras, pois pode ser instalada antes que o conjunto seja concluído.
Uma construção envolvente ou removível torna-se útil quando:

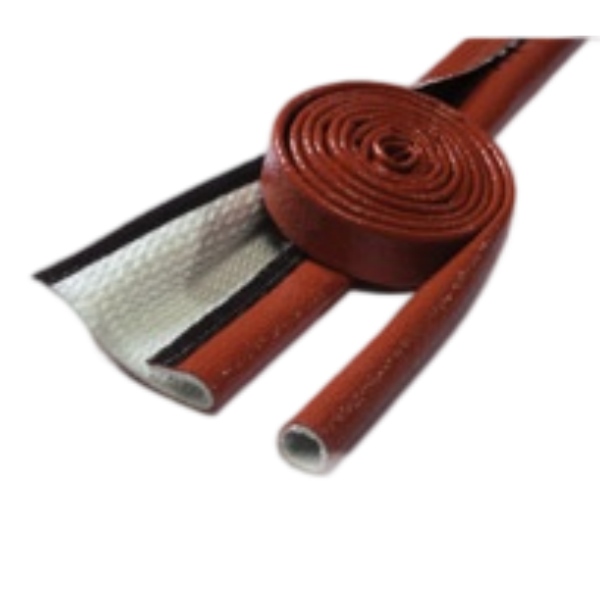

Nesses casos, construções de luvas antichama com velcro ou outros tipos de abertura podem simplificar a instalação de retrofit.
A capa protetora deve ser parte do projeto geral do sistema hidráulico, não um substituto para ele.
Sempre que possível, reduza primeiro o risco através de:
A capa antichama para mangueira hidráulica torna-se então uma camada de proteção adicional contra exposição externa inevitável.
Para um novo projeto de proteção de mangueira hidráulica OEM ou personalizado, envie o máximo possível das seguintes informações:
Esta informação é especialmente útil para montadores de mangueiras OEM, fabricantes de equipamentos pesados e projetos de manutenção industrial onde a capa precisa ser adaptada a uma instalação específica.
A BSTFLEX fabrica capas antichama de fibra de vidro revestidas com silicone para proteção de mangueiras hidráulicas, cabos, tubos e linhas de fluido. Construções padrão e personalizadas estão disponíveis para aplicações industriais e OEM.
A Capa Antichama de Proteção para Mangueira Hidráulica foi projetada para sistemas hidráulicos expostos a altas temperaturas, chamas, respingos de metal fundido, abrasão e condições operacionais industriais exigentes.
Para projetos que exigem outras construções de capa, métodos de instalação ou soluções específicas para a aplicação, navegue pela linha completa de produtos de Capa Antichama.
A capa correta depende da fonte de calor, temperatura operacional contínua, exposição a chamas ou respingos, movimento da mangueira, exposição a fluidos, método de instalação e certificação necessária. Uma capa antichama de fibra de vidro revestida com silicone é comumente usada quando proteção térmica e contra chamas são necessárias.
Comece com o diâmetro externo real da mangueira hidráulica, em vez de apenas o diâmetro interno nominal ou o tamanho dash da mangueira. Considere também o diâmetro externo da conexão, a geometria da curvatura e se a capa será instalada antes ou depois da conclusão da montagem da mangueira.
Sim, mas o método de instalação é importante. Uma manga tubular normalmente deve ser deslizada sobre a mangueira. Onde as conexões impedem isso ou desconectar a mangueira não é desejável, uma manga de proteção contra fogo envolvente ou removível pode ser mais prática.
A manga de proteção contra fogo pode fornecer proteção mecânica adicional, mas a construção necessária deve ser selecionada de acordo com a severidade real da abrasão. Aplicações dominadas por desgaste mecânico severo podem exigir um sistema de proteção de mangueira diferente ou adicional.
A manga de proteção contra fogo não deve ser especificada simplesmente como uma cobertura à prova d'água. Sua função principal é a proteção térmica, contra chamas e ambiental. Se a vedação contra água for um requisito do projeto, o método completo de instalação e tratamento das extremidades deve ser revisado separadamente.
Sim. A BSTFLEX oferece suporte a diferentes diâmetros, comprimentos, construções, cores e requisitos de OEM. Os clientes podem fornecer desenhos, dimensões da mangueira, condições operacionais ou amostras para avaliação.
Se você está selecionando proteção térmica para mangueira hidráulica para equipamentos de mineração, máquinas de construção, processamento de aço, sistemas automotivos ou equipamentos hidráulicos industriais, envie à BSTFLEX o diâmetro externo da mangueira, a temperatura operacional, a fonte de calor, o comprimento necessário e a condição de instalação.
Nossa equipe pode avaliar a aplicação e recomendar uma manga de proteção contra fogo para mangueira hidráulica adequada, de tamanho padrão ou construção personalizada.
Solicite uma ficha técnica, relatório de teste, amostra ou cotação de OEM da BSTFLEX.
