Por esta razão, a seleção da junta do forno deve ser baseada no conjunto de vedação completo: material de cobertura, núcleo interno, dimensões do bulbo, aba de montagem, costura, faixa de compressão e temperatura real no local da vedação.
A BSTFLEX fabrica juntas de vedação tipo girino e vedações tipo girino de alta temperatura para portas de fornos, equipamentos de tratamento térmico, fornos industriais, câmaras térmicas e outros sistemas de aquecimento industrial. Os perfis podem ser desenvolvidos a partir de desenhos, dimensões do equipamento ou amostras de juntas existentes.
Um dos erros de especificação mais comuns é selecionar a junta apenas com base no ponto de ajuste do forno.
A vedação pode ser instalada atrás de uma borda refratária, fora da zona mais quente da câmara ou adjacente a uma estrutura metálica resfriada. Em outros equipamentos, a junta pode ser exposta à radiação direta, vazamento de gás quente ou superfícies metálicas aquecidas.
Antes de selecionar o material, determine:
A capacidade de temperatura de um tecido bruto não deve ser tratada como a classificação de temperatura da junta acabada completa.

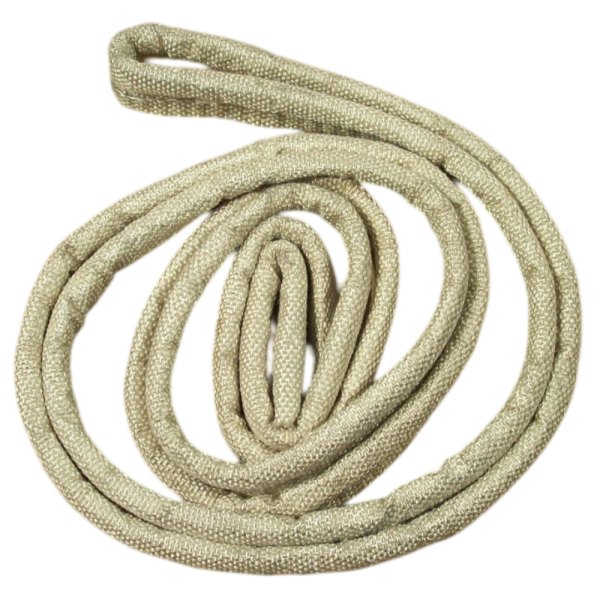

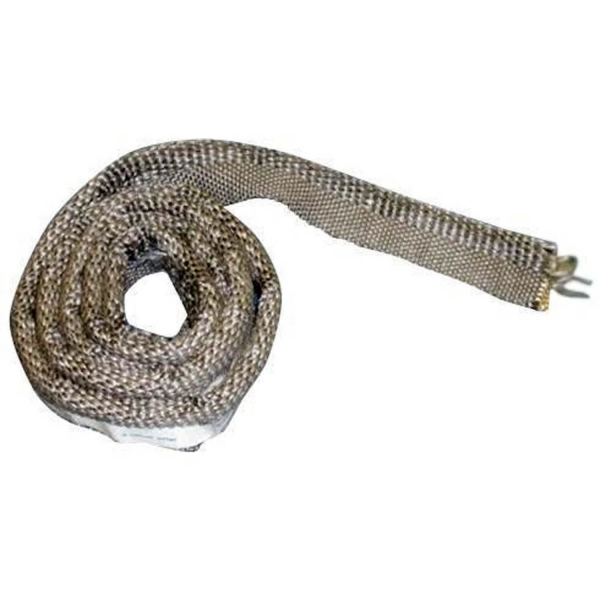

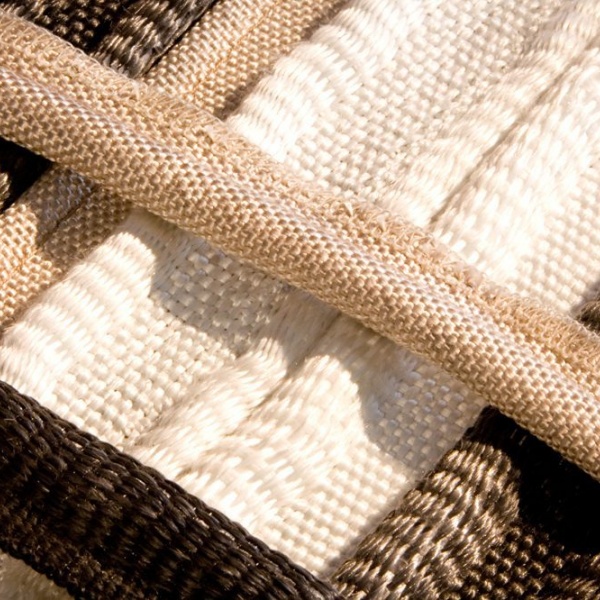

Uma junta tipo girino usa um bulbo compressível como a seção de vedação primária e uma aba têxtil plana para montagem.
Quando a porta do forno fecha, o bulbo é comprimido entre a porta e a estrutura de acoplamento. O núcleo interno controla grande parte da resistência do bulbo à compressão e sua capacidade de recuperação após a abertura da porta.
A aba de montagem é normalmente retida fora da zona de compressão principal usando uma tira de fixação, parafusos, pernos, rebites ou outro sistema de fixação específico do equipamento.
| Componente | Função principal | Pergunta de seleção |
|---|---|---|
| Cobertura | Forma a superfície têxtil exposta | A que exposição térmica e mecânica a junta estará sujeita? |
| Núcleo | Controla o suporte do bulbo e o comportamento de compressão | Quanta força de fechamento, recuperação e reforço são necessários? |
| Bulbo | Cria a zona de vedação por compressão | Qual tamanho livre e altura instalada correspondem à folga do forno? |
| Aba | Fornece a área de fixação | Como a junta será retida sem interferir no bulbo? |
Gaxetas de fibra de vidro do tipo aba (tadpole) podem ser adequadas para aplicações em fornos e equipamentos de aquecimento onde a temperatura real na linha de vedação fique dentro da capacidade da construção completa em fibra de vidro.
A fibra de vidro padrão não deve ser especificada automaticamente apenas porque a vedação existente parece branca ou trançada. Onde as temperaturas forem mais exigentes, têxteis de sílica ou cerâmica podem fornecer um ponto de partida mais apropriado.
Uma superfície de fibra de vidro tratada pode ser considerada quando a aplicação exigir características térmicas e de superfície diferentes da fibra de vidro não tratada.
A BSTFLEX fabrica Fita de gaxeta tipo aba (tadpole) de fibra de vidro revestida com vermiculita para aplicações de vedação térmica industrial.
O requisito final de temperatura contínua deve ser sempre verificado em relação à construção real do material e à especificação verificada do produto.
O tecido de sílica torna-se uma opção importante quando o desempenho térmico necessário excede a faixa operacional prática de uma construção padrão de fibra de vidro.
A cobertura pode ser combinada com um núcleo não metálico de alta temperatura ou com um núcleo reforçado metálico.
Para uma cobertura de sílica com suporte metálico, consulte a Gaxeta tipo aba (tadpole) de alta temperatura com cobertura de tecido de sílica e núcleo de Inconel .
Onde for preferida uma construção interna não metálica, a Gaxeta tipo aba (tadpole) de núcleo cerâmico coberto com tecido de sílica fornece uma combinação diferente de cobertura e núcleo.
Construções têxteis cerâmicas são usadas para aplicações exigentes em fornos, estufas e processamento térmico onde a gaxeta exige uma cobertura têxtil de alta temperatura.
A Gaxeta tipo aba (tadpole) de núcleo cerâmico e cobertura de tecido cerâmico combina um têxtil externo cerâmico com um núcleo interno cerâmico.
Para aplicações que exigem reforço interno metálico, a BSTFLEX também fabrica a Gaxeta tipo aba (tadpole) de núcleo de Inconel e cobertura de tecido cerâmico .
Um núcleo de Inconel não é necessário simplesmente porque um forno opera em alta temperatura.
Ele se torna relevante quando o próprio núcleo metálico precisa manter um comportamento estrutural útil em condições térmicas exigentes ou onde a gaxeta exige um reforço metálico interno.
A seleção do núcleo deve considerar:
A cobertura e o núcleo devem ser selecionados como um único sistema. Um núcleo metálico de alto desempenho não pode compensar um têxtil externo, material de costura ou arranjo de montagem inadequados.
Um núcleo cerâmico fornece uma opção não metálica de alta temperatura dentro do bulbo.
Pode ser combinado com tecido de sílica ou cerâmica de acordo com a superfície externa necessária. Este tipo de construção pode ser considerado quando a aplicação requer materiais de fibra de alta temperatura sem um núcleo interno metálico.
A densidade do núcleo e a construção do bulbo acabado ainda afetam o comportamento de compressão. Não se deve presumir automaticamente que duas juntas com núcleo de cerâmica e as mesmas dimensões externas tenham a mesma força de fechamento.
Algumas portas de forno criam um segundo problema além do calor: atrito mecânico.
Se uma junta entrar em contato repetidamente com uma borda áspera, deslizar contra o metal circundante ou for exposta a manuseio intenso durante a manutenção, o tecido externo pode sofrer desgaste superficial substancial.
Para condições térmicas e mecânicas exigentes, a BSTFLEX fabrica a Junta Tadpole com Núcleo de Cerâmica e Cobertura de Tecido de Cerâmica com Revestimento de Inconel .
Nesta construção multicamadas, o revestimento metálico fornece uma estrutura protetora externa adicional ao redor do tecido e do núcleo de cerâmica.
Adicionar reforço não elimina a necessidade de corrigir bordas afiadas, deslizamento excessivo ou desalinhamento da porta. A geometria do equipamento deve ser revisada sempre que a abrasão for severa.
| Requisito da Aplicação | Construção a Avaliar | Motivo Principal |
|---|---|---|
| Exposição térmica moderada | Junta tadpole à base de fibra de vidro | Vedação térmica geral flexível onde a temperatura verificada da junta é adequada |
| Maior exposição térmica com fibra de vidro tratada | Fibra de vidro tratada com vermiculita | Construção alternativa de superfície de fibra de vidro |
| Tecido de alta temperatura com núcleo não metálico | Cobertura de sílica + núcleo de cerâmica | Construção de fibra de alta temperatura sem reforço de bulbo metálico |
| Tecido de alta temperatura com reforço metálico | Cobertura de sílica + núcleo de Inconel | Tecido térmico combinado com estrutura interna reforçada |
| Construção de fibra de alta temperatura exigente | Cobertura de cerâmica + núcleo de cerâmica | Combinação de tecido e fibra de cerâmica |
| Alta temperatura com suporte metálico interno | Cobertura de cerâmica + núcleo de Inconel | Camada externa de cerâmica combinada com reforço de núcleo metálico |
| Alta temperatura mais desgaste superficial significativo | Revestimento de Inconel + tecido de cerâmica + núcleo de cerâmica | Reforço mecânico externo adicional |
Esta tabela é um guia de seleção, não uma tabela de temperatura universal. A adequação final depende dos graus exatos do material e das condições operacionais.
Uma porta de forno pode não manter exatamente a mesma geometria desde a partida a frio até a temperatura operacional total.
Estruturas metálicas, estruturas refratárias e componentes de fixação podem expandir de forma diferente. A folga de vedação pode, portanto, mudar ao redor do perímetro à medida que o forno aquece e esfria.
Para substituição ou projeto OEM, meça ou avalie:
Não resolva uma porta distorcida simplesmente selecionando um bulbo superdimensionado. A compressão excessiva no local mais apertado pode aumentar a força de fechamento e reduzir a vida útil da junta.
Não existe uma porcentagem de compressão universal para todas as juntas tipo girino (tadpole).
Se a altura livre do bulbo e a altura instalada forem conhecidas, a compressão nominal pode ser calculada como:
Compressão (%) = (Altura Livre do Bulbo - Altura do Bulbo Instalado) / Altura Livre do Bulbo x 100
Por exemplo, se um bulbo proposto tem uma altura livre de 20 mm e a altura instalada é de 15 mm, a compressão dimensional calculada é de 25%.
Este cálculo descreve apenas a geometria. Ele não prova que 25% é adequado para aquele material ou núcleo.
A compressão de trabalho correta deve ser validada em relação a:
Um bulbo achatado pode indicar longo tempo de serviço, compressão excessiva, construção de núcleo inadequada ou degradação térmica.
Não reproduza simplesmente sua altura desgastada como a dimensão de substituição.
As causas possíveis incluem distorção da moldura, movimento da dobradiça, ajuste da trava, tamanho incorreto do bulbo ou compressão permanente da junta antiga.
Verifique se há ferragens de retenção afiadas, bordas metálicas expostas, contato deslizante e manuseio excessivo antes de trocar apenas o material têxtil.
Revise a largura da cauda, o engate da braçadeira, a geometria da tira de retenção e o espaçamento dos fixadores.
Uma pequena área danificada pode indicar vazamento direto de gás quente ou um ponto quente local, em vez de um problema geral de temperatura do material.
Registre as dimensões tanto da junta antiga quanto do equipamento.
Para a seção transversal da junta, meça:
Para o forno, registre:
Uma junta desgastada deve ser tratada como evidência de referência, e não como uma representação exata do perfil novo original.
Quando os desenhos não estiverem disponíveis, a BSTFLEX pode analisar uma amostra física juntamente com as informações da aplicação.
Para uma melhor precisão na substituição, forneça:
Se a liga do núcleo ou o material têxtil existente for desconhecido, identifique-o como desconhecido em vez de atribuir uma especificação presumida.
Para fornos novos e equipamentos de processamento térmico, a seleção da junta deve começar durante a fase de projeto da porta e da estrutura, e não após a fabricação.
Entradas de projeto OEM úteis incluem:
| Item de especificação | Informações necessárias |
|---|---|
| Geometria da porta | Seção transversal, dimensões do perímetro, raios de canto e detalhes de retenção |
| Folga de vedação | Folga fechada nominal, mínima e máxima |
| Temperatura | Temperatura contínua e de pico no local da junta |
| Cobertura | Fibra de vidro, sílica, cerâmica ou outro têxtil necessário |
| Núcleo | Fibra, cerâmica, aço inoxidável, Inconel ou outra construção especificada |
| Compressão | Altura do bulbo instalado e força de fechamento disponível |
| Operação | Frequência esperada de abertura da porta e ciclos térmicos |
| Quantidade | Requisito de protótipo e volume de produção estimado |
A BSTFLEX oferece suporte ao desenvolvimento de perfis personalizados, produção de amostras e fabricação OEM através de seu serviço de fabricação de gaxetas tadpole personalizadas .
Quando um novo material ou construção de núcleo é introduzido, a avaliação do protótipo deve confirmar mais do que apenas o ajuste dimensional básico.
Verificação:
Se o forno tiver um requisito definido de vazamento ou contenção de processo, avalie a junta completa de acordo com os critérios de teste aplicáveis ao equipamento.
Uma gaxeta tadpole têxtil não deve ser descrita automaticamente como estanque a gás ou com classificação de pressão sem a validação relevante do sistema.
Vedações tadpole de alta temperatura podem ser consideradas para:
Para uma revisão técnica e cotação eficientes, envie:
A junta apropriada depende da temperatura da linha de vedação, da folga, do movimento da porta e da compressão necessária. Juntas tipo girino (tadpole) usando coberturas de fibra de vidro, sílica ou cerâmica com núcleos de fibra ou metálicos estão entre as construções usadas para vedação de portas de fornos industriais.
Não. O material de temperatura mais alta não é automaticamente a melhor escolha. A cobertura, o núcleo, as condições de abrasão, a flexibilidade, os requisitos de compressão e a temperatura real da junta devem ser todos considerados.
Um núcleo de Inconel pode ser avaliado onde o reforço metálico é necessário em um ambiente térmico exigente. Ele deve ser selecionado de acordo com a temperatura real do núcleo e os requisitos mecânicos, em vez de apenas a temperatura do forno.
Não automaticamente. Núcleos de cerâmica e metálicos podem ter características diferentes de compressão, recuperação e reforço. A mudança do núcleo deve ser avaliada como uma nova construção de junta.
Sim. Perfis de substituição personalizados podem ser desenvolvidos a partir de desenhos, dimensões do equipamento, fotografias e amostras físicas. Uma junta desgastada deve ser complementada com as medições reais do equipamento sempre que possível.
Sim. As dimensões do bulbo, as dimensões da cauda, o perfil geral, a construção do núcleo e o comprimento final podem ser fabricados de acordo com o projeto do forno.
A BSTFLEX fabrica juntas de porta de forno tipo girino (tadpole) personalizadas, vedações de forno de alta temperatura e perfis de junta de substituição para fabricantes de fornos OEM, empresas de manutenção industrial e equipamentos de processamento térmico.
Para aplicações de alta temperatura, analise a construção de sílica e Inconel, construção de núcleo de sílica e cerâmica, construção de cobertura de cerâmica e núcleo de cerâmica, construção de cobertura de cerâmica e núcleo de Inconel, e construção de cerâmica reforçada com Inconel.
