A tubulação de gases de combustão de alta temperatura cria um dos ambientes operacionais mais exigentes para uma junta de expansão de tecido. A junta pode precisar lidar com vários problemas ao mesmo tempo: temperatura elevada do gás, expansão térmica, pressão negativa, cinzas volantes ou poeira de processo, componentes gasosos corrosivos, vibração e grande movimento multidirecional do duto. Por esta razão, uma junta de expansão de tecido para alta temperatura não deve ser selecionada simplesmente escolhendo um tecido com a maior classificação de temperatura publicada. O desempenho confiável depende da arquitetura completa da junta, incluindo a correia flexível, camada de vedação de gás, isolamento térmico, proteção da face quente, revestimento interno e a geometria disponível para movimento. A BSTFLEX fabrica juntas de expansão de tecido não metálicas personalizadas para sistemas industriais de dutos de ar quente, exaustão e gases de combustão. Princípio de design chave: Em um sistema de gases de combustão quentes, a membrana de vedação flexível não precisa necessariamente operar na temperatura total do gás. Um sistema de isolamento e face quente projetado adequadamente pode criar um gradiente de temperatura controlado através da junta de expansão. Por que os dutos de gases de combustão precisam de juntas de expansão Dutos industriais de combustão podem mudar de dimensão significativamente entre o desligamento a frio e a temperatura operacional total. Um duto de aço longo se expande à medida que sua temperatura aumenta. Se esse crescimento for restringido, cargas adicionais podem ser transferidas para as paredes do duto, estruturas de suporte, ventiladores, caldeiras, fornos e equipamentos de controle de poluição. Uma junta de expansão para gases de combustão fornece uma seção flexível onde esse movimento térmico pode ocorrer de maneira controlada. Fontes típicas de movimento incluem: Expansão térmica de longas seções de duto Expansão de caldeira ou forno Vibração de ventiladores e sopradores Movimento estrutural Desalinhamento de equipamentos Ciclos de partida e desligamento Movimento lateral entre componentes conectados As juntas de tecido são particularmente úteis nesses sistemas porque podem acomodar movimentos axiais, laterais e angulares com forças de mola comparativamente baixas. Os fabricantes do setor as utilizam comumente em serviços de dutos de gases quentes de baixa pressão. O desafio não é apenas a temperatura Uma aplicação de gases de combustão de alta temperatura é geralmente uma combinação de vários estresses operacionais. Condição Operacional Efeito Potencial na Junta de Expansão Alta Temperatura do Gás Degradação térmica dos materiais de vedação e reforço Cinzas Volantes ou Poeira Abrasão e acúmulo dentro da cavidade da junta Pressão Negativa O material flexível pode ser puxado em direção ao fluxo de gás Alta Velocidade do Gás Tremulação, turbulência e desgaste mecânico local Componentes Gasosos Ácidos Ataque químico a materiai...

A seleção de uma junta de expansão de tecido para um sistema de dutos industriais deve começar com os dados operacionais, não com o nome do tecido. Duas juntas de expansão com exatamente as mesmas dimensões de duto podem exigir construções completamente diferentes se uma transporta ar quente limpo a baixa temperatura enquanto a outra manipula gás de combustão corrosivo contendo umidade e partículas abrasivas. Portanto, um processo de seleção confiável precisa considerar temperatura, pressão, geometria do duto, gás de processo, movimento, velocidade do gás, vibração, exposição química e arranjo de instalação como um sistema completo. A BSTFLEX fabrica juntas de expansão de tecido não metálicas personalizadas para aplicações de dutos industriais, ar quente, exaustão e gases de combustão. O guia a seguir explica as informações que devem ser avaliadas antes de especificar uma junta. Lista de Verificação para Seleção de Junta de Expansão de Tecido Antes de solicitar uma cotação, defina estes oito itens: Dimensões e formato do duto Temperatura normal e máxima Pressão positiva ou negativa Composição do gás de processo Movimento axial, lateral e angular Velocidade do gás e carga de partículas Construção necessária do material flexível Arranjo de instalação e fixação Comece pelo Duto, Não Pela Junta de Expansão A primeira pergunta não é “Qual tecido devo usar?”. É “O que está acontecendo dentro deste duto?”. Uma junta de expansão de duto de tecido faz parte do sistema completo de dutos. O seu projeto é influenciado por cada condição que atua sobre esse sistema. Antes de considerar os materiais, registre: Qual equipamento está conectado ao duto? Qual gás passa por ele? Quais temperaturas ocorrem durante a operação normal? O sistema opera sob sucção ou pressão positiva? O quanto o duto se movimenta? Pó, cinzas ou partículas abrasivas estão presentes? A instalação é em ambiente interno ou externo? Uma vez conhecidas essas condições, o elemento flexível pode ser construído em torno da aplicação real. Fator de Seleção 1: Tamanho e Geometria do Duto As juntas de expansão de tecido são comumente usadas porque os dutos industriais podem ser extremamente grandes e nem sempre são circulares. O fabricante deve receber as dimensões reais do duto em vez de uma descrição nominal. Tipo de Duto Informações Necessárias Redondo Diâmetro interno ou externo Retangular Largura × altura Quadrado Dimensões laterais Transição Dimensões de ambas as extremidades e geometria de transição Irregular Desenho ou esboço dimensional As juntas retangulares requerem atenção especial aos cantos. As seções retas e os cantos não se deformam de forma idêntica quando o duto se move, portanto, a geometria do canto deve ser projetada em vez de tratada como uma extensão da correia reta. Para instalações existentes, fotografias devem complementar as dimensões, mas não devem substituir um desenho dimensional. Fator de Seleção 2: Comprimento Face a Face A distância disponível entre os dois pontos de ...

UMjunta de expansão de tecidoÉ uma conexão flexível instalada em dutos industriais para absorver o movimento entre seções de equipamentos ou da própria tubulação. Em vez de forçar a expansão térmica, a vibração ou as alterações de alinhamento em estruturas rígidas de aço, a seção flexível se deforma conforme o sistema se move. As juntas de dilatação têxteis são comumente utilizadas em sistemas que transportam ar quente, gases de escape, gases de combustão e outros fluidos de processo gasosos. Seu elemento flexível pode ser composto por tecidos técnicos trançados, tecidos revestidos, membranas de vedação a gases, camadas de reforço e isolamento térmico selecionados de acordo com as condições operacionais específicas. Como o elemento flexível não é metálico, esse tipo de junta também é amplamente conhecido como junta de encaixe.junta de expansão não metálicaoujunta de expansão de tecido não metálico. Para projetos industriais personalizados, consulte oJunta de Expansão de Tecido Não Metálico BSTFLEX. O que é uma junta de dilatação em tecido? Uma junta de dilatação têxtil é uma seção flexível projetada para ser posicionada entre duas partes relativamente rígidas de um sistema de dutos. Seu objetivo é permitir o movimento controlado, mantendo a conexão necessária entre essas seções. Os dutos industriais raramente permanecem dimensionalmente inalterados durante a operação. Quando um forno, caldeira, sistema de exaustão ou duto de processo aquece, a estrutura metálica circundante se expande. Quando esfria, ela se contrai novamente. Ventiladores e equipamentos rotativos também podem introduzir vibração, enquanto as tolerâncias de instalação podem criar pequenos desalinhamentos entre os componentes adjacentes. Se esses movimentos forem transmitidos diretamente por meio de dutos rígidos, podem criar cargas adicionais em: Paredes dos dutos Flanges Suportes e ancoragens Ventiladores e sopradores Conexões da caldeira Saídas de forno Equipamentos de processo A junta têxtil cria uma zona flexível onde parte desse movimento pode ocorrer sem exigir que toda a estrutura do duto se comporte como um conjunto rígido. Por que as juntas de dilatação em tecido não são metálicas? O termojunta de expansão não metálicaDescreve o elemento flexível em vez de cada componente na montagem completa. Estruturas metálicas, barras de fixação, revestimentos ou outros componentes ainda podem ser usados ao redor da junta. No entanto, a seção que realiza o principal movimento flexível é fabricada em tecido, elastômero, têxtil revestido, membrana laminada ou uma combinação desses materiais, em vez de um fole metálico moldado. Essa distinção é importante porque as juntas de dilatação de tecido e as de metal se comportam de maneira diferente. Um fole metálico acomoda o movimento flexionando as ondulações metálicas moldadas. Uma junta de expansão têxtil utiliza a flexibilidade de sua cinta têxtil ou composta para mudar de forma conforme o duto se move. Para grandes dutos industriais, espe...

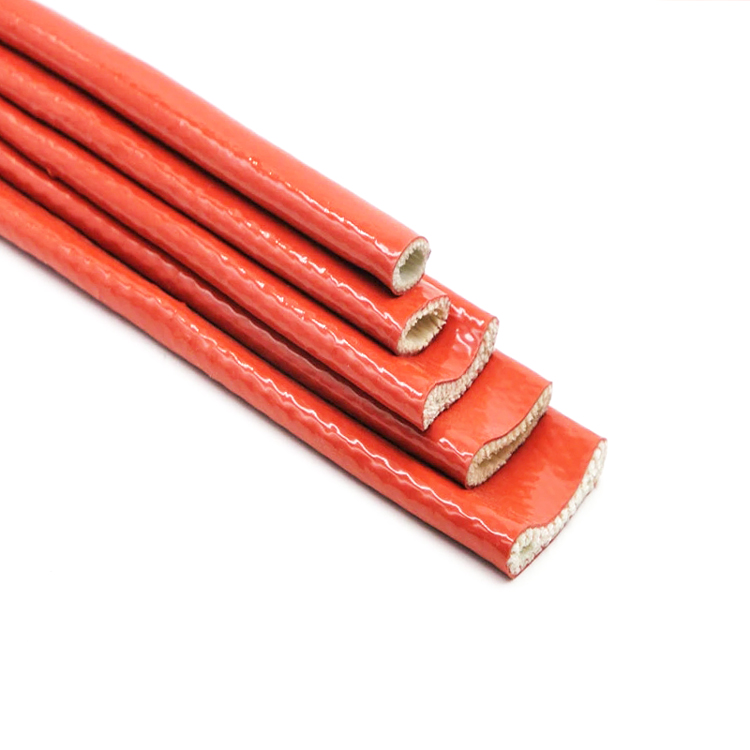

Cabos e mangueiras usados em equipamentos industriais, veículos, sistemas de automação e máquinas hidráulicas são frequentemente expostos a mais de um tipo de dano. Uma mangueira pode roçar em um suporte de aço enquanto trabalha próxima à superfície aquecida de um motor. Um feixe de cabos pode passar por uma estreita abertura de metal onde calor, vibração e contato com bordas afiadas ocorrem ao mesmo tempo. Nessas condições, uma capa têxtil básica pode não ser suficiente. Uma manga de Kevlar resistente ao calor oferece uma camada de proteção mais robusta para cabos, mangueiras, chicotes elétricos e tubos que precisam tanto de durabilidade mecânica quanto de resistência a ambientes com temperaturas elevadas. Fabricada com fibra de para-aramida, a manga de Kevlar é amplamente escolhida quando abrasão, corte, atrito e exposição ao calor ocorrem simultaneamente. Ela não é apenas uma manga de cobertura. É um material de proteção de alto desempenho usado para prolongar a vida útil e reduzir o risco de falhas em conjuntos exigentes. O que é uma manga de Kevlar resistente ao calor? Uma manga de Kevlar resistente ao calor é uma manga protetora fabricada com fibra de para-aramida. Ela foi projetada para proteger cabos, mangueiras e componentes industriais contra desgaste superficial, danos causados por bordas afiadas e exposição moderada ao calor. A fibra de Kevlar é conhecida por sua alta resistência à tração, excelente resistência ao corte, boa resistência à abrasão e desempenho estável em muitos ambientes industriais. Quando transformada em formato de manga, cria uma barreira leve, porém resistente, ao redor de componentes vulneráveis. Ao contrário de materiais de isolamento térmico puros, como manga de sílica ou manga de fibra de vidro, a manga de Kevlar geralmente é escolhida quando a aplicação exige proteção mecânica além de resistência ao calor. Seu principal valor está na combinação de resistência, flexibilidade e tolerância à temperatura. Por que usar manga de Kevlar para proteção de cabos e mangueiras? Cabos e mangueiras são frequentemente instalados em espaços compactos. Durante a operação, eles podem se mover, dobrar, vibrar ou entrar em contato com peças metálicas ao redor. Sem proteção, a superfície externa pode ser danificada antes que o cabo ou a mangueira atinja sua vida útil normal. Uma manga de aramida resistente ao calor ajuda a proteger contra: Abrasão causada por atrito repetido Danos por corte causados por suportes ou bordas de painéis afiados Atrito entre mangueiras, cabos e estruturas de máquinas Desgaste causado por vibração e movimento Exposição moderada ao calor próxima a motores, motores elétricos ou equipamentos industriais Danos mecânicos durante a instalação, operação e manutenção Para fabricantes de equipamentos originais (OEM) e equipes de manutenção, adicionar uma manga protetora de Kevlar pode ser uma maneira simples de melhorar a confiabilidade sem alterar o projeto do cabo ou da mangueira. Resistência ao calor: o que o...

O Que É Tecido de Sílica e Onde Ele É Usado? O tecido de sílica é um material têxtil tecido flexível desenvolvido para aplicações em que calor, chama, energia radiante ou exposição prolongada a temperaturas elevadas excederiam rapidamente os limites práticos de muitos tecidos convencionais. É comumente usado em proteção para soldagem, isolamento de fornos, operações de fundição, sistemas de exaustão, coberturas removíveis de isolamento, cortinas térmicas, juntas de expansão e outros sistemas industriais de controle de calor. Diferentemente dos materiais refratários rígidos, o tecido de sílica pode ser enrolado, cortado, costurado e fabricado em formatos complexos. Isso o torna particularmente útil onde a proteção térmica deve acompanhar tubos, carcaças de equipamentos, componentes de exaustão ou superfícies industriais irregulares. Os têxteis de sílica estão disponíveis em diferentes teores de sílica, pesos de tecido, construções de trama e tratamentos de superfície. Como resultado, o termo tecido de sílica descreve uma família de têxteis de alta temperatura em vez de uma única especificação. Termos comuns de pesquisa industrial para esses materiais incluem tecido de sílica, têxtil de sílica, tecido de sílica trançado, tecido de alta sílica, tecido de alta sílica, tecido de fibra de sílica, tecido de fibra de sílica, tecido de sílica para alta temperatura e tecido de sílica para alta temperatura. Compreender essas diferenças é importante antes de especificar um material para um sistema de proteção térmica. O Que É Tecido de Sílica? O tecido de sílica é produzido a partir de fibras ricas em sílica que são convertidas em fios e tecidas em um tecido flexível. A quantidade de sílica na fibra pode variar de acordo com o processo de fabricação e a temperatura de operação pretendida. Graus com maior teor de sílica geralmente são selecionados quando é necessária maior estabilidade térmica. Uma categoria amplamente utilizada é tecido de alta sílica, que contém uma alta proporção de dióxido de silício e é projetado para ambientes térmicos exigentes. Diferentemente dos têxteis comuns para vestuário, o tecido de sílica é projetado principalmente com base em propriedades como: Resistência a altas temperaturas Resistência à chama Estabilidade térmica Baixa transferência de calor Flexibilidade Capacidade de fabricação Estabilidade dimensional Resistência a ciclos térmicos Essas características permitem que o tecido de sílica trançado funcione como parte de uma barreira térmica sem exigir a rigidez de uma placa refratária ou blindagem metálica. Para aplicações industriais severas, a BSTFLEX fornece Tecido de Sílica de Alta Temperatura 96% assim como Tecido de Sílica Trançado 70% para aplicações com diferentes requisitos térmicos e econômicos. O Tecido de Sílica É Igual ao Tecido de Fibra de Vidro? Não. Os dois materiais são relacionados, mas não devem ser tratados automaticamente como intercambiáveis. Os tecidos convencionais de fibra de vidro são comumente prod...
