O tecido de fibra de vidro revestido com vermiculita é usado em juntas de dilatação têxteis onde uma camada têxtil flexível precisa suportar altas temperaturas, abrasão superficial e movimentos repetidos. Em uma junta de dilatação multicamadas, ele pode ajudar a proteger camadas sensíveis à temperatura, reforçar a tira flexível e fornecer uma barreira térmica adicional.
Ele não deve, no entanto, ser especificado como se um único rolo de tecido desempenhasse todas as funções da junta de dilatação. Vedação de gás, resistência química, isolamento, reforço mecânico, proteção contra intempéries e acomodação de movimentos podem exigir materiais diferentes e camadas separadas.

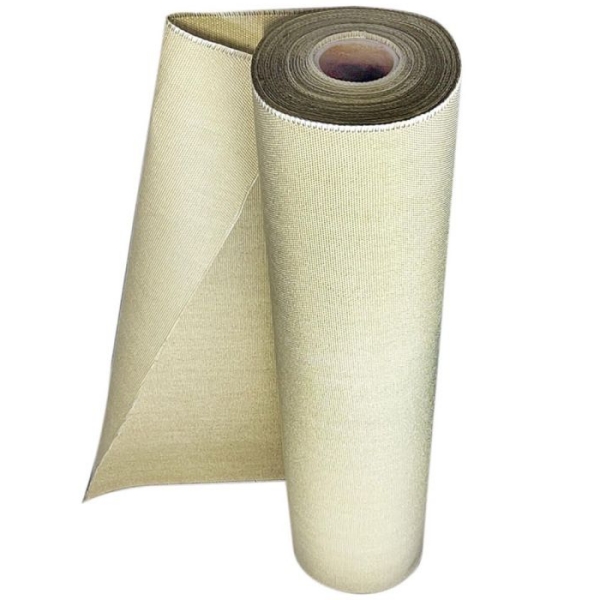

A BSTFLEX fornece Tecido de Fibra de Vidro Revestido com Vermiculita em diversos pesos e espessuras para fabricação industrial. A BSTFLEX também fabrica Juntas de Dilatação Têxteis Não Metálicas completas de acordo com as dimensões do duto, temperatura, pressão, movimento e condições do processo.
O material é normalmente selecionado para proteção térmica, reforço e durabilidade, e não como uma barreira universal contra gases ou produtos químicos.

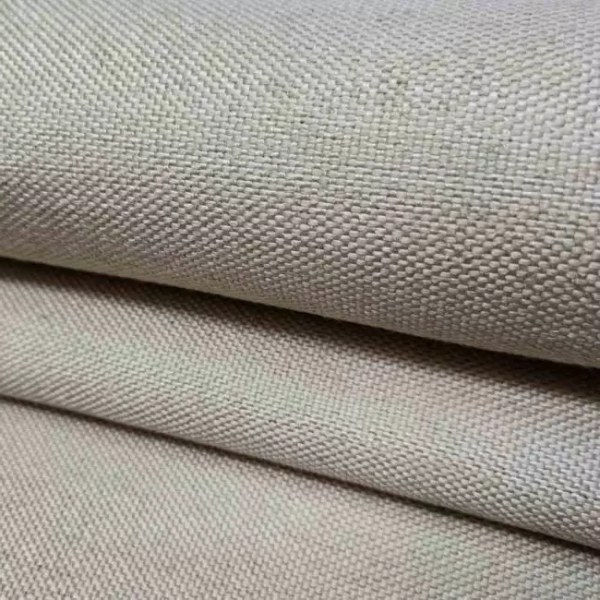

A base de fibra de vidro tecida fornece uma estrutura têxtil flexível. O tratamento mineral com vermiculita ajuda a proteger a superfície da fibra de vidro contra calor intenso, contato com chamas e abrasão.
Dependendo do projeto da junta de dilatação, o tecido de fibra de vidro revestido com vermiculita pode ser usado para:
A função exata deve ser identificada na seção transversal da junta de dilatação. Chamá-lo simplesmente de “tecido para junta de dilatação” não explica se ele é a camada do lado quente, o pano de retenção do isolamento, a camada de reforço ou outra parte do conjunto.
As juntas de dilatação têxteis industriais são comumente construídas a partir de várias camadas porque nenhum têxtil individual oferece, ao mesmo tempo, resistência ideal à temperatura, resistência química, vedação de gás, flexibilidade e durabilidade ao ar livre.
| Camada possível | Função primária | Preocupação típica de seleção |
|---|---|---|
| Tecido do lado quente ou tubo interno | Fica voltado para o lado do processo e protege os componentes internos | Temperatura do gás, abrasão, poeira e condições de fluxo |
| Camada de pano térmico | Fornece resistência ao calor e suporta o sistema de isolamento | Temperatura no pano, flexibilidade e resistência mantida |
| Camada de isolamento | Reduz a transferência de calor em direção aos materiais da tira externa | Espessura, densidade, compressão e temperatura máxima de operação |
| Barreira de gás ou vapor | Limita a penetração de umidade ou gás do processo | Composição química, condensação e requisito de vazamento |
| Camada de reforço | Adiciona estabilidade dimensional e resistência mecânica | Ciclos de movimento, carga de tração, pressão e vibração |
| Cobertura externa | Protege o conjunto contra intempéries e danos externos | Exposição a raios UV, água, óleo, abrasão e intempéries |
A fibra de vidro revestida com vermiculita pode desempenhar mais do que uma função de suporte, mas não deve ser descrita automaticamente como a camada estanque a gás, resistente a produtos químicos ou à prova de intempéries.
Um tecido de fibra de vidro tecido não é automaticamente estanque a gás. O tecido, o revestimento, as costuras, as juntas, os furos para parafusos e as bordas fixadas podem criar caminhos de vazamento.
Se a junta de expansão precisar controlar o vazamento de gás de processo, especifique:
A barreira de gás ou vapor pode exigir outro material selecionado para a química real do processo. A fibra de vidro revestida com vermiculita pode então servir como uma camada térmica e de reforço que ajuda a proteger essa barreira de temperaturas excessivas.
Uma afirmação como “a fibra de vidro com vermiculita é resistente ao calor” não confirma a impermeabilidade a gases nem a compatibilidade química.
Uma das perguntas de compra mais importantes é onde a temperatura é medida.
Um duto pode transportar gás a 700°C enquanto a cobertura externa da junta de dilatação opera em uma temperatura muito menor porque o isolamento e as camadas internas reduzem a transferência de calor. Por outro lado, um tecido próximo ao fluxo de gás pode sofrer uma temperatura próxima à temperatura do processo.
Portanto, a RFQ deve distinguir:
O BSTFLEX Vermiculite Coated Fiberglass Fabric é indicado para aplicações em altas temperaturas de até aproximadamente 815°C / 1500°F, dependendo do tempo de exposição e das condições operacionais. Este valor deve ser aplicado à camada de tecido selecionada, e não automaticamente a toda a junta de expansão.
Uma temperatura de serviço contínuo descreve a operação prolongada sob as condições atribuídas ao grau de tecido selecionado. Uma temperatura de pico ou intermitente descreve uma exposição temporária mais alta.
Quando a dutagem sofrer variações de temperatura, forneça:
Um tecido que permanece fisicamente presente após uma curta excurso de calor ainda pode perder flexibilidade, integridade do revestimento ou resistência retida. "Nenhum furo visível" não é um critério de aceitação completo para uma junta de expansão sujeita a movimento repetido.
A capacidade de suportar altas temperaturas não estabelece resistência a todos os gases de processo.
Especifique a composição do gás, o nível de umidade, a carga de poeira e qualquer condensação esperada. Inclua compostos de enxofre, ácidos, álcalis, solventes, névoa de óleo ou outros contaminantes do processo quando relevante.
A condensação pode ser particularmente importante porque um gás que parece gerenciável à temperatura operacional pode formar um líquido mais agressivo quando o sistema esfria durante a parada.
Onde resistência química ou contenção de vapores for necessária, outra camada de barreira pode ser necessária. A fibra de vidro revestida com vermiculita pode proteger e reforçar o conjunto, mas não deve receber desempenho de barreira química sem evidência adequada.

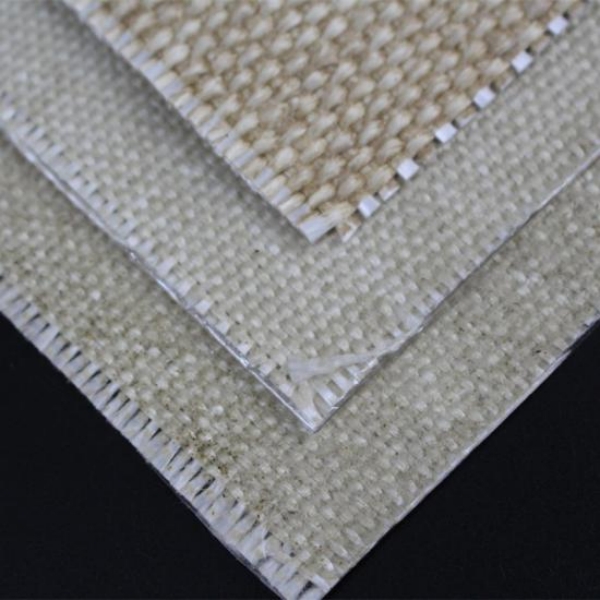

A BSTFLEX fornece construções padrão de fibra de vidro revestida com vermiculita de aproximadamente 0,8 mm a 3,0 mm, com pesos padrão atuais de aproximadamente 615 g/m² a 1900 g/m².
Um tecido mais pesado pode oferecer maior espessura, massa térmica e durabilidade mecânica, mas isso não significa automaticamente:
Uma espessura maior também pode afetar o comportamento de dobramento e o volume das costuras. Um tecido muito pesado pode ser apropriado para uma camada de isolamento térmico, mas menos adequado onde a correia precisa se dobrar repetidamente através de um pequeno raio de movimento.
A especificação selecionada deve equilibrar proteção térmica, flexibilidade, resistência mecânica e requisitos de fabricação.
| Referência | Peso nominal | Espessura nominal | Largura padrão |
|---|---|---|---|
| FGF-VC-0.8 | 615 g/m² | 0.8 mm | 100 cm |
| FGF-VC-1 | 816 g/m² | 1.0 mm | 100 cm |
| FGF-VC-1.5 | 1020 g/m² | 1.5 mm | 100 cm |
| FGF-VC-2 | 1380 g/m² | 2.0 mm | 100 cm |
| FGF-VC-2.5 | 1680 g/m² | 2.5 mm | 100 cm |
| FGF-VC-3 | 1900 g/m² | 3.0 mm | 100 cm |
Estas são opções padrão de material em rolo. A construção adequada da junta de expansão ainda deve ser determinada com base na aplicação. Largura especial, comprimento de rolo, painéis cortados e componentes fabricados podem ser avaliados de acordo com os requisitos do projeto.
Uma junta de expansão deve acomodar o movimento definido entre seções de dutos ou equipamentos conectados. O tecido é apenas um componente do elemento flexível.
Forneça os requisitos de movimento separadamente:
Não assuma que os movimentos máximos axial e lateral listados separadamente podem ocorrer simultaneamente. O movimento combinado pode impor uma tensão diferente à correia.
A capacidade de movimento também depende de:
Um tecido de vermiculita mais pesado pode melhorar a proteção térmica, mas também pode alterar o comportamento de curvatura e dobramento da correia concluída.
A espessura do tecido por si só não estabelece a classificação de pressão de uma junta de expansão.
A RFQ deve declarar:
Use unidades de pressão claras e especifique se os valores são manométricos ou absolutos.
A pressão negativa pode puxar a correia flexível para dentro, em direção a um defletor de fluxo ou à borda do duto. A pressão positiva pode sobrecarregar a correia, as costuras e as braçadeiras. Essas condições exigem a revisão da construção completa da junta de expansão, e não apenas da resistência da camada de fibra de vidro com vermiculita.
Alta velocidade do gás, poeira abrasiva e turbulência podem danificar as camadas têxteis flexíveis, mesmo quando sua capacidade de temperatura for adequada.
Um defletor de fluxo metálico pode ser usado para proteger o elemento flexível contra o fluxo direto e a abrasão por partículas. A geometria do defletor deve permitir o movimento especificado da junta sem entrar em contato com a correia de tecido ou cortá-la.
Uma almofada de isolamento pode ser usada para reduzir a temperatura que chega às camadas externas. A construção da almofada pode incluir capas têxteis de alta temperatura, meios de isolamento e tela de suporte.
Quando a fibra de vidro revestida com vermiculita for usada ao redor de uma almofada de isolamento, especifique se ela atua como:
A função do tecido deve ser mostrada claramente no desenho.
O tecido plano pode atender aos seus requisitos de material enquanto a junta fabricada falha em uma costura, emenda ou borda fixada.
Especifique:
A linha deve ser selecionada para a temperatura e a carga mecânica na costura. Um tecido para altas temperaturas não protege automaticamente uma linha de costura de menor classificação.
As costuras também devem ser posicionadas longe de dobras severas ou locais de alta deformação, sempre que prático.
Juntas retangulares concentram a deformação nos cantos. A geometria dos cantos, a posição da costura e o desenvolvimento da correia exigem uma análise cuidadosa.
Uma tira de tecido plano não deve ser encomendada apenas com base na largura e altura da tubulação. O fornecedor também precisa da folga instalada, da disposição dos flanges, da construção dos cantos e do movimento necessário.
As juntas redondas podem ser fornecidas como correias fechadas ou correias abertas para junção no local. A cotação (RFQ) deve definir o diâmetro, a dimensão face a face, o método de fixação e se a emenda em campo é necessária.
Para ambas as formas, distingua as dimensões da tubulação das dimensões do tecido desenvolvido. Elas não são necessariamente as mesmas.
Antes de comparar cotações, identifique o que se espera que o fornecedor forneça.
O comprador recebe tecido de fibra de vidro revestido com vermiculita para seu próprio corte e fabricação. O pedido deve especificar grau, peso, espessura, largura, comprimento do rolo e requisitos de inspeção.
O fornecedor fornece painéis, capas de almofada de isolamento ou outro componente têxtil fabricado de acordo com um desenho. Os requisitos de costura, linha e dimensões devem ser incluídos.
O fornecedor fornece a correia multicamada ou elemento flexível, mas não necessariamente as armações metálicas, o revestimento interno ou as ferragens.
A cotação pode incluir a correia flexível, armações, barras de fixação, revestimento interno, componentes de isolamento e ferragens de fixação.
O preço de material em rolo não deve ser comparado diretamente com a cotação de uma junta de expansão projetada completa.
Antes de substituir a correia de uma junta de expansão, registre o padrão de danos e o histórico operacional.
Inspecione quanto a:
Um rasgo próximo a uma borda metálica pode indicar contato ou folga inadequada. Danos perto da braçadeira podem indicar um problema de fixação. Danos gerais causados pelo calor podem indicar isolamento insuficiente ou uma temperatura de camada mais alta do que o esperado.
Mudar para um tecido mais espesso sem identificar a causa da falha pode apenas atrasar o mesmo problema.
| Item da RFQ | Informações necessárias |
|---|---|
| Escopo de fornecimento | Rolo de tecido, painel cortado, componente costurado, correia de reposição ou junta completa |
| Geometria do duto | Dimensões redondas ou retangulares, arranjo de flangee folga instalada |
| Temperatura | Temperatura normal do gás, temperatura de projeto, excursões e temperatura esperada da camada de tecido |
| Meio de processo | Composição do gás, humidade, poeira, químicos e possível condensação |
| Pressão | Condições de pressão normal, de projeto, de vácuo e flutuante |
| Movimento | Movimento axial, lateral, angular e combinado com frequência de ciclos |
| Requisito do tecido | Construção de base, espessura, peso, largura e tolerâncias aplicáveis |
| Função da camada | Tecido do lado quente, cobertura de isolamento, camada de reforço ou outra posição especificada |
| Fabrico | Linha, costuras, emendas, punhos, furos e reforço de borda |
| Documentação | Dados técnicos necessários, registos de inspeção e especificações do cliente |
| Quantidade | Protótipo, substituição de manutenção ou procura de produção |
Pode fazer parte de uma correia de junta de expansão, mas a construção completa depende da temperatura, pressão, composição do gás, movimento e requisitos de fuga. O tecido de alta temperatura por si só pode não fornecer a barreira de gás necessária, cobertura contra intempéries ou desempenho estrutural completo.
Não deve ser especificado automaticamente como estanque a gás. Tecidos tecidos, costuras, bordas cortadas e orifícios de fixação podem permitir vazamentos. Onde for contenção de gás for necessária, especifique a camada de barreira e o teste de vazamento para a junta concluída.
A classificação atual do BSTFLEX é publicada para aplicações de alta temperatura até aproximadamente 815°C / 1500°F, dependendo do tempo de exposição e das condições de operação. O valor relevante é a temperatura na camada do tecido, e não apenas a temperatura do gás de processo.
Não existe uma espessura universal. A construção correta depende da função da camada, temperatura, movimento, carga mecânica e geometria de fabricação. As opções padrão do BSTFLEX variam de aproximadamente 0,8 mm a 3,0 mm.
Não automaticamente. A capacidade de pressão depende da junta completa, incluindo todas as camadas, costuras, abraçadeiras, geometria e componentes de suporte. A espessura do tecido isoladamente não pode determinar a classificação de pressão do conjunto.
Não como uma substituição direta sem uma análise prévia. O tecido de vermiculita é normalmente selecionado para proteção térmica a temperaturas mais altas, enquanto a fibra de vidro revestida de silicone pode ser selecionada para flexibilidade, resistência à umidade e proteção da superfície externa. Elas podem desempenhar funções diferentes no mesmo conjunto.
Sim. A BSTFLEX pode fornecer rolos padrão, painéis cortados e componentes têxteis fabricados de acordo com desenhos, dimensões e requisitos operacionais.
Para material em rolo, envie para a BSTFLEX a espessura, o peso, a largura, o comprimento do rolo, a quantidade e a posição da camada pretendida necessários. Revise as especificações do Tecido de Fibra de Vidro Revestido com Vermiculita disponíveis como ponto de partida.
Para uma correia flexível de substituição ou montagem completa, forneça as dimensões do duto, detalhes de fixação, temperatura, pressão, composição do gás, movimento e fotografias da instalação existente. A BSTFLEX pode avaliar os requisitos através da sua Junta de Expansão de Tecido Não Metálicogama.
Opções adicionais de fibra de vidro, sílica, cerâmica e têxteis revestidos estão disponíveis no Tecido para Altas Temperaturas categoria.
Entre em contato com a BSTFLEX para seleção de materiais, amostras e um orçamento de projeto. Declare claramente se a consulta é para tecido em rolo, um componente têxtil fabricado, uma correia de substituição ou uma junta de dilatação completa.
