Mangueira de Fibra de Alumina para Fiação de Fornos: Perguntas sobre Dimensões e Temperatura

Um cabo de termopar passado ao lado da parede de um forno pode encontrar uma temperatura diferente da de um cabo que passa por uma abertura quente. Ambos podem precisar de uma luva protetora, mas a exposição, a construção do fio e as folgas de instalação são diferentes. Enviar apenas o ponto de ajuste do forno e um tamanho nominal de fio dificulta a seleção da luva correta.

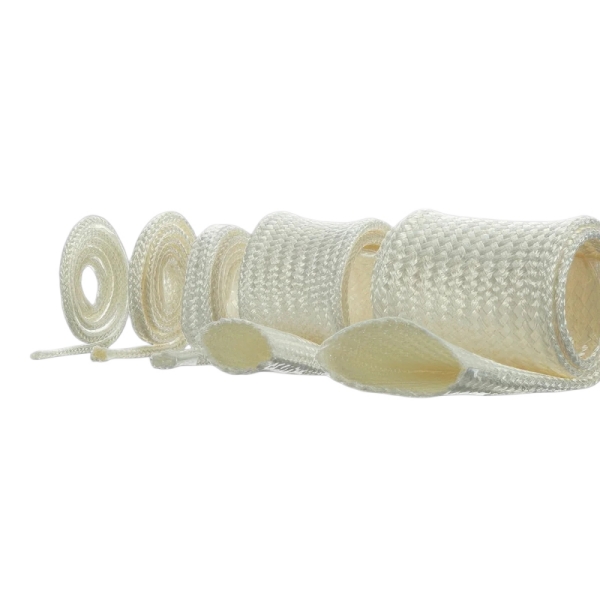

A Luva de Fibra de Alumina é um têxtil tubular flexível para proteção de alta temperatura em torno de fios, cabos e outros componentes alongados. Antes de especificá-la para uma montagem de forno, estabeleça o que a luva tocará, quão quente sua localização se torna e se a fiação já possui seu próprio isolamento elétrico qualificado.

Meça a exposição na luva

Comece com a rota real. Marque a seção dentro da zona quente, a seção próxima a uma porta ou abertura de inspeção e a transição para a passagem de cabo mais fria. Identifique se a luva sofre contato direto com uma superfície quente, calor radiante, ar em movimento, uma abertura breve da porta do forno ou aquecimento e resfriamento repetidos. A temperatura do processo por si só não descreve a temperatura em cada ponto ao longo da luva.

Para cada seção, forneça a temperatura contínua esperada, a exposição curta mais alta e sua duração. Declare com que frequência o equipamento passa por ciclos. Se esses valores vierem de um cálculo em vez de uma medição, informe ao fornecedor quais premissas foram usadas. Peça os dados de temperatura da construção da luva selecionada e as condições sob as quais a classificação foi estabelecida. O tipo de fibra por si só não é uma classificação de temperatura completa para a luva acabada ou o cabo protegido.

Dimensione a partir do cabo instalado, não do condutor

Meça o diâmetro externo do cabo completo ou feixe de fios no ponto onde a luva ficará. Inclua o isolamento existente, uma capa protetora e quaisquer outras camadas abaixo da luva de alumina. Se a luva tiver que deslizar sobre um conector, crimpagem ou terminal, forneça a dimensão externa máxima desse recurso e o comprimento de instalação disponível.

Registre também curvas, ramificações e locais onde o cabo é preso por uma braçadeira. Uma trança tubular pode alterar seu diâmetro quando ajustada, o que pode alterar a cobertura e a espessura da parede ao longo da passagem. Teste um comprimento curto sobre o maior recurso, depois inspecione seu ajuste na menor seção. Verifique se a trança se abre, emperra, forma cachos ou esfrega contra uma borda de metal. Confirme o comprimento final após a instalação da luva e o acabamento das pontas.

Separe a proteção térmica da qualificação elétrica

Um têxtil cerâmico ao redor de um cabo pode formar uma camada de uma montagem de fiação. Ele não estabelece a classificação de tensão dessa montagem. Informe ao fornecedor se a luva passará por cima de um cabo já isolado, um cabo de aquecedor, um cabo de termopar ou outro componente. Se o projeto depender da luva para isolamento elétrico, especifique o método de teste necessário, a tensão, as condições ambientais e a documentação para a construção exata que está sendo adquirida.

Revise o limite de temperatura do próprio fio, os materiais de terminação e a rota através do forno. Uma luva não pode elevar a temperatura permitida de um condutor, capa ou conector inadequado. Onde o cabo puder entrar em contato com chapa metálica afiada, um acessório móvel ou material fundido, descreva essa exposição separadamente para que toda a montagem protetora possa ser avaliada. Não assuma que um têxtil não revestido forneça uma barreira vedada contra líquidos ou abrasão pesada.

Confirme a construção têxtil

Pergunte qual grau de fibra e construção de fio serão fornecidos. A página do produto descreve uma luva tubular à base de alumina e menciona formas trançadas ou tecidas. Para um pedido de produção, confirme qual forma se aplica ao seu tamanho, a composição declarada, qualquer tratamento de acabamento, a tolerância do diâmetro interno e o comprimento de fornecimento. Se a montagem exigir baixa perda de fibras ou um tratamento de ponta cortada específico, torne isso parte da aprovação da amostra.

Um teste de instalação curto é útil antes de pedir um rolo inteiro. Ajuste a luva candidata a um cabo representativo e passe-a pelas braçadeiras e aberturas pretendidas. Verifique o raio de curvatura, a retenção da ponta, o acesso para manutenção e a folga em relação às peças ao redor. Se a montagem for exposta a um teste de calor controlado, use os materiais reais de fio e terminação e inspecione-os após o ciclo prescrito.

O que incluir na consulta

• Um esboço ou fotografia mostrando a rota do forno, zona quente, aberturas, braçadeiras e comprimento protegido.
• O diâmetro externo do cabo ou feixe, o diâmetro máximo de encaixe e a folga de instalação disponível.
• Exposição contínua e de curta duração na luva, além do ciclo de aquecimento e qualquer contato ou calor radiante.
• O isolamento existente do fio e qualquer teste elétrico ou documentação que a montagem acabada exija.
• Exposição à abrasão, respingos, produtos químicos ou manuseio de manutenção repetido.
• Quantidade de amostra necessária, comprimentos de rolo ou corte, uso anual estimado e verificações de aceitação.

Envie esses detalhes com o desenho para a BSTFLEX. Podemos analisar a construção da luva solicitada e preparar uma amostra para testes de ajuste e aplicação. Confirme os dados técnicos específicos do grau e os critérios de aceitação da montagem acabada antes de liberar um pedido de produção. Para outros materiais e construções de luvas, consulte a categoria Luvas de Alta Temperatura.
