Capa Antichama para Proteção de Cabos e Eletrodutos Industriais: Encaixe, Roteamento e Exposição Térmica

Um cabo que passa ao lado de uma máquina quente precisa de mais do que uma capa com alta classificação de temperatura. A cobertura deve adequar-se ao trajeto, deixar as conexões operacionais e funcionar com os próprios limites térmicos do cabo. Uma capa que sobrevive ao ambiente não prova que os condutores sob ela estão operando com segurança.

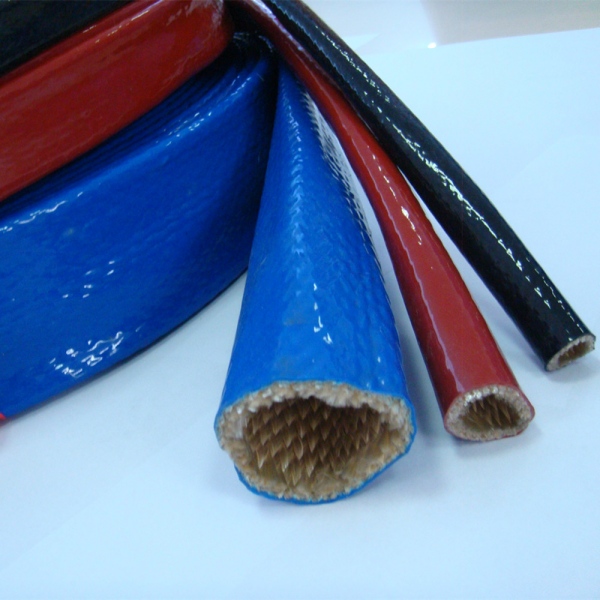

Capa antichama para cabos e conduítes elétricos é uma cobertura térmica externa. Construções de fibra de vidro revestidas com silicone podem ser avaliadas quanto à exposição a equipamentos quentes próximos, faíscas ou projeção de metal fundido especificada. Elas não substituem o isolamento do cabo, o sistema de conduítes ou uma instalação aprovada com resistência ao fogo.

Para fabricantes de máquinas e equipes de manutenção, comece marcando a seção exposta no desenho do trajeto da fiação. A BSTFLEX fire sleeve range oferece formatos tubulares e abertos para revisar essa seção sem tratar cada cabo da máquina como a mesma aplicação.

Identifique o que ficará dentro da capa

Um cabo encapado, um chicote de fiação acabado e um conduíte contendo vários circuitos exigem informações diferentes. Especifique a montagem real em vez de solicitar um tubo protetor apenas com base no tamanho do condutor.

O tamanho comercial nominal de um conduíte não é um substituto confiável para o seu diâmetro externo medido. Da mesma forma, o diâmetro de um único cabo não descreve um feixe completo. Inclua a conexão maior ao longo do caminho de instalação, mas não faça dessa conexão a única base para o ajuste final da capa.

Analise o calor que entra no cabo e o calor gerado dentro dele

O problema externo pode ser o aquecimento radiante de uma parede de forno, um tubo de processo quente ou um escapamento próximo. Primeiro, verifique se o redirecionamento, a separação ou uma barreira física podem reduzir essa exposição. Em seguida, defina o papel de uma capa de proteção contra calor para cabos onde a exposição persistir.

Um condutor elétrico carregado também produz calor. Sua corrente admissível depende do projeto do cabo e das condições de instalação, incluindo a temperatura ambiente e a disposição de outros condutores carregados. Uma cobertura adicional altera o caminho pelo qual o calor deixa o conjunto.

Peça ao projetista elétrico para revisar a corrente admissível para a instalação coberta. Não aplique uma classificação de corrente ao ar livre em uma disposição recém-isolada sem verificar as premissas. Dependendo das cargas térmicas externa e interna relativas, uma capa pode ajudar contra a fonte externa, ao mesmo tempo que restringe a liberação do calor gerado internamente.

Especifique a carga operacional, a duração da exposição, a temperatura ambiente e o comprimento coberto. Avalie o conjunto sob o ciclo de trabalho relevante, e não apenas durante uma breve verificação sem carga.

Mantenha três valores separados: o limite de serviço declarado da capa, a temperatura operacional permitida do cabo e a temperatura realmente atingida na instalação. Não há redução de temperatura universal que possa ser deduzida apenas a partir da espessura da capa ou do nome do material.

Siga o trajeto da zona quente até a conexão

Na fonte de calor

Marque onde a exposição começa e termina. Identifique o aquecimento radiante contínuo separadamente de faíscas ocasionais ou gotículas fundidas. Para exposição a respingos, forneça o material do processo, a direção provável e a duração esperada para que a capa proposta possa ser avaliada em relação ao perigo real.

Para uma cobertura aberta, mostre a posição da costura e a sobreposição no detalhe da instalação. Garanta que a disposição final mantenha a cobertura nas curvas e suportes. Não use uma capa para justificar o contato entre um cabo e uma superfície quente.

Em uma seção móvel

O cabo de uma máquina pode se mover através de uma alça de serviço, um porta-cabos ou um braço articulado. Revise o trajeto com a espessura de parede adicional e os elementos de fixação instalados. Confirme se a cobertura não obstrui o porta-cabos, prende em uma borda ou transfere força de tração adicional para um conector.

A flexibilidade durante um teste de ajuste manual não é evidência de uma vida útil de flexão especificada. Preserve os requisitos de curvatura dos fabricantes de cabos e conduítes e avalie o movimento pretendido por meio do procedimento aprovado para a máquina. Não substitua um suporte de cabo necessário ou um componente de alívio de tensão por uma capa.

Na bucha passa-cabo, acoplamento ou entrada de gabinete

Defina o ponto final da capa antes de solicitar comprimentos acabados. Mantenha os anéis de travamento, verificações de conexão, etiquetas e pontos de inspeção acessíveis. Uma cobertura de aparência limpa que impeça o técnico de alcançar um conector não é uma solução completa de instalação.

Não passe uma capa térmica externa por uma bucha passa-cabo, a menos que esse arranjo seja aprovado para o sistema de bucha e cabo. Caso contrário, a bucha pode deixar de atuar na superfície e nas dimensões para as quais foi selecionada. Mantenha os arranjos especificados de vedação, alívio de tensão e conexão em vez de esperar que a capa os forneça.

Adeque a construção do produto ao trajeto

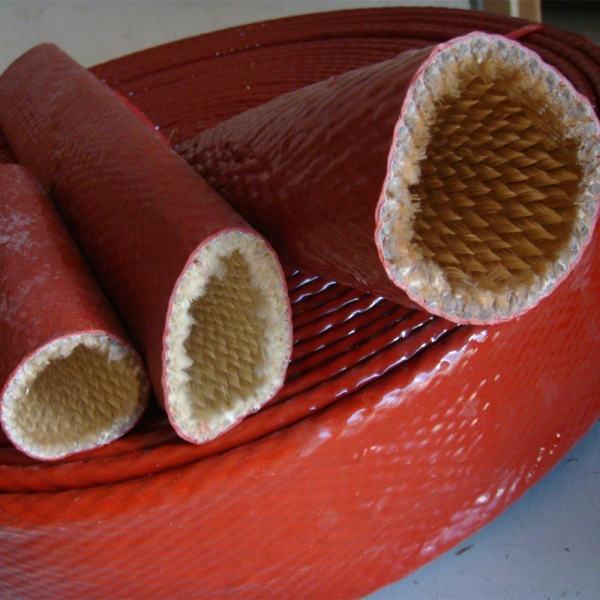

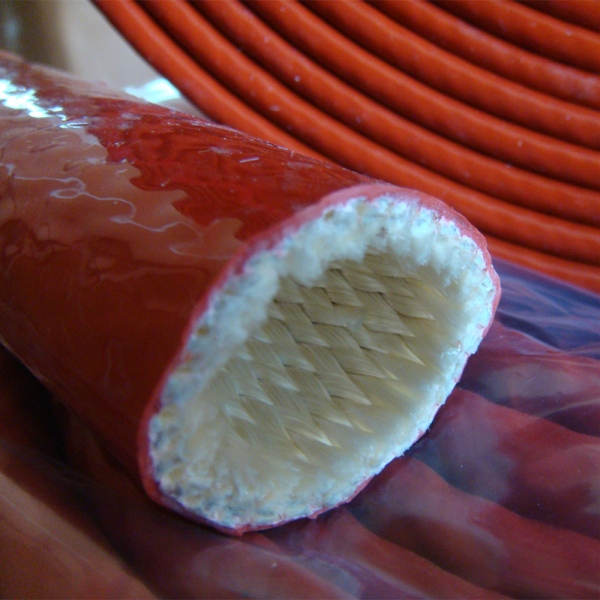

Para uma instalação tubular, a Manga resistente ao fogo tratada termicamente BSTFLEX para mangueiras e cabosusa um substrato de fibra de vidro trançada tratada termicamente sob um revestimento de borracha de silicone. Inclua esta construção na revisão da amostra onde o projeto especificar um substrato têxtil tratado termicamente.

O Luva corta-fogo de fibra de vidro de silicone trançada EFRSé outra opção tubular. Compare o tamanho proposto, a construção da parede e o caminho de instalação em vez de assumir que duas referências de catálogo são intercambiáveis apenas porque ambas têm um exterior de silicone.

Onde os conectores impedem a instalação pela extremidade, avalie umluva corta-fogo de velcro para cabos existentesA construção do BSTFLEX VFRS utiliza fibra de vidro trançada revestida de silicone com um fecho de velcro de náilon retardador de chama costurado internamente. Inspecione o fecho, a costura e a sobreposição como parte da cobertura completa, e não apenas o corpo da capa.

Solicitar os limites operacionais aplicáveis para a configuração selecionada. Um formato abri-vel fornece acesso de instalação e inspeção; por si só, ele não estabelece uma classificação térmica ou qualificação elétrica mais alta.

Exemplo: Duas Rotas de Cabos ao Lado da Mesma Máquina

Considere uma instalação hipotética com um cabo de sensor e um cabo de alimentação de motor passando perto do mesmo invólucro aquecido. Ambos exigem uma revisão de exposição externa, mas um teste de capa bem-sucedido em um não aprova o outro.

Para o cabo do sensor, reveja os limites de temperatura completos do cabo, do conector e do lado do sensor, juntamente com a carga elétrica real e o desempenho de sinal necessário. Para o cabo do motor, inclua sua corrente de operação, ciclo de trabalho e arranjo de instalação na avaliação térmica.

Se o cabo do motor passar dentro de um conduíte flexível, avalie toda a seção do conduíte coberto. Não use a temperatura externa da nova capa como uma medição direta da temperatura do condutor. O método de medição e os limites de aceitação devem ser selecionados pelo engenheiro eletricista responsável.

Aprove as duas rotas em relação aos seus próprios requisitos, mesmo quando o mesmo material de capa for adequado para ambas.

Mantenha a Capa Térmica Separada de Outros Requisitos de Proteção

Isolação elétrica e blindagem eletromagnética

Uma capa antichamas de fibra de vidro de silicone não deve ser tratada como um substituto para a isolação elétrica primária ou usada para reparar uma capa de cabo danificada sem uma especificação de reparo aprovada. Uma classificação térmica não é uma classificação de tensão. Não alegue desempenho de blindagem eletromagnética ou aterramento de uma capa térmica comum sem qualificação separada.

Circuitos resistentes ao fogo

Manter um circuito operacional durante uma exposição ao fogo definida requer evidências para o cabo relevante ou sistema de proteção completo e sua instalação. Adicionar uma capa antichamas não cria automaticamente um conjunto de cabos resistente ao fogo nem estabelece um tempo de operação em caso de incêndio.

Onde a especificação exigir desempenho, solicite a evidência de sistema aplicável. Um teste de chama de curta duração em um material de luva não é um resultado intercambiável.

Penetrações em paredes e pisos

A proteção térmica de cabos industriais é diferente da selagem corta-fogo (firestopping) de uma penetração através de uma parede ou piso com classificação de resistência ao fogo. Os produtos descritos como luvas corta-fogo para cabos nesse mercado podem ser intumescentes ou fazer parte de um sistema de penetração específico.

Não substitua uma luva de fibra de vidro revestida de silicone pelo corta-fogo especificado. Se a rota de cabos coberta passar por uma barreira corta-fogo classificada, solicite a revisão do detalhe de penetração para o cabo real, eletroduto e revestimento adicional.

Aprove a Instalação, Não Apenas uma Amostra de Material

Inicie o teste com um conjunto de cabo ou eletroduto identificado em condição operacional. Inspecione danos causados pelo calor, conexões soltas ou temperaturas anormais antes de instalar uma cobertura externa. Uma nova luva não deve ocultar um defeito elétrico não resolvido.

Planeje a instalação e a remoção de acordo com o procedimento de trabalho seguro em eletricidade do local. Tenha pessoal qualificado para isolar as alimentações relevantes, controlar a energia armazenada e verificar a condição desenergizada antes do trabalho prático. O fato de ser possível envolver cabos conectados com uma luva não torna a instalação com cabo energizado aceitável.

Registre o produto aprovado, os pontos finais de cobertura, a posição da emenda quando aplicável e os detalhes de retenção. Verifique o ajuste nas posições exigidas da máquina, o acesso à conexão e a identificação. Providencie qualquer teste térmico ou funcional energizado por meio do procedimento autorizado, com o pessoal protegido contra riscos elétricos e de equipamentos em movimento.

Use um ciclo de trabalho representativo e limites de aceitação acordados. Registre se uma medição de temperatura se refere à superfície da luva, à capa do cabo ou a outro local; não apresente essas leituras como equivalentes.

Para manutenção recorrente, retenha o desenho de instalação e os critérios de inspeção acordados. Especifique a substituição ou reavaliação após danos, exposição térmica significativa ou alteração na carga de cabos, rota ou dever do equipamento.

Prepare uma Consulta de Luva Corta-Fogo para Cabo ou Eletroduto

Conjunto: Envie a referência do cabo ou eletroduto, dimensões externas reais, desenhos de conectores, locais de derivação e comprimento protegido. Informe se a luva é instalada antes da terminação ou ao redor de um conjunto conectado existente.

Serviço: Identifique a fonte de calor, a duração da exposição, o regime operacional, o movimento e os fluidos ou contaminação esperados. Inclua os limites de temperatura do cabo e quaisquer requisitos de projeto elétrico que o revestimento externo deva preservar.

Aceitação e entrega: Defina a avaliação da amostra, os documentos de produto aplicáveis, a quantidade, os comprimentos acabados e a identificação. Trate os requisitos de marcação, embalagem e inspeção como detalhes do pedido, em vez de deduzi-los de uma fotografia de catálogo.

BSTFLEX fornece luvas corta-fogo de fibra de vidro revestidas de silicone para proteção externa de cabos, mangueiras e linhas. Solicite dados de produtos, amostras ou um orçamento de luvas corta-fogo para cabos industriais com o desenho da rota e os detalhes de exposição. A cobertura proposta pode então ser avaliada juntamente com o projeto do cabo e do eletroduto, em vez de como um substituto para ele.
