Luva de Fibra de Vidro HTG para Fiação Elétrica: O que Especifcar

Uma luva que se encaixa num fio na bancada pode ser difícil de instalar depois que o terminal já tiver sido crimpado. Ela também pode ficar próxima a um enrolamento de motor, a uma peça quente de um eletrodoméstico ou a uma borda metálica afiada. Esses detalhes afetam a luva que você encomenda. Para fiação elétrica, o ponto de partida útil é a montagem final e suas condições de funcionamento, e não apenas o diâmetro e a temperatura suportada.

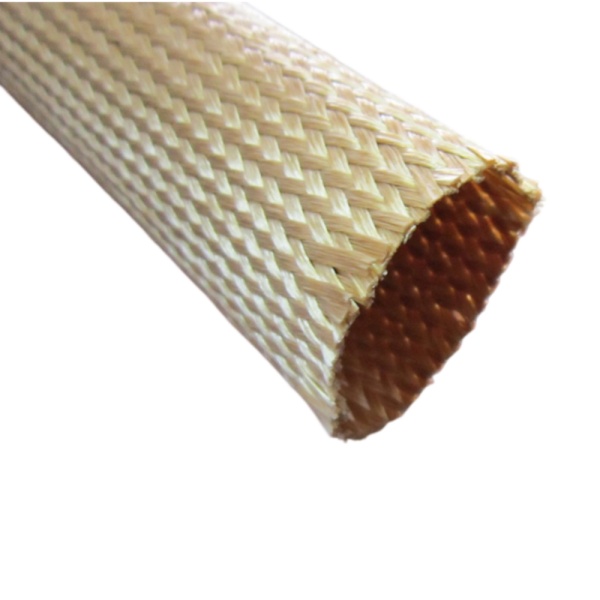

BSTFLEX'smanga de fibra de vidro HTGÉ trançado com fios de fibra de vidro tipo E não alcalinos, tratado termicamente e impregnado com uma resina flexível. A página do produto o lista para isolamento e proteção mecânica de fiação em máquinas elétricas, motores e eletrodomésticos. As notas abaixo mostram como transformar essa descrição em uma especificação de compra prática.

Comece pelo fio, pois ele será instalado da seguinte forma:

Meça o maior diâmetro externo que a manga deve cobrir, incluindo isolamento, emendas, juntas e qualquer conector que não possa ser instalado posteriormente. Registre o comprimento coberto necessário e onde as extremidades da manga ficarão posicionadas. Se a instalação envolver a passagem do cabo por uma caixa ou em uma curva, faça um teste em uma amostra no percurso real. A bitola nominal do fio não descreve o chicote finalizado.

A página de produtos da HTG lista diâmetros internos nominais de 0,5 mm a 30 mm, com diferentes tolerâncias de diâmetro e faixas de espessura de parede por tamanho. Informe o diâmetro nominal necessário e verifique a tolerância para esse tamanho em relação à maior dimensão da peça a ser instalada e ao diâmetro mínimo necessário para um encaixe perfeito. Para produção em série, especifique o comprimento final de corte e a variação máxima que sua montagem pode tolerar.

Descreva onde o calor atinge a manga.

Informe ao fornecedor a temperatura normal no local da luva, a duração dessa exposição e quaisquer eventos breves, como inicialização ou uma condição de falha. A certificação HTG indica uma faixa de operação de -30 °C a 350 °C e picos curtos de 400 °C. Também indica a classe térmica C. Esses são os dados publicados do produto; eles não estabelecem a classificação de temperatura do fio completo ou do conjunto do aparelho. O isolamento do condutor, as peças próximas e os requisitos de aprovação ainda precisam ser analisados ​​separadamente.

Nos casos em que a manga entra em contato com um componente quente, inclua um esboço ou foto mostrando o ponto de contato. Quando o calor provém de uma superfície próxima, indique a folga, o fluxo de ar e qualquer proteção já existente. Isso ajuda a distinguir um problema de contato localizado do calor ambiente geral dentro do gabinete.

Concordar com o teste elétrico para o tamanho escolhido.

A página do produto indica uma faixa de tensão de ruptura de 0,5 kV a 1,5 kV. Pergunte qual resultado se aplica ao diâmetro e à construção cotados e solicite o método e as condições de teste. Uma faixa de valores na página do produto não deve ser considerada como a classificação de todos os tamanhos de manga ou como um substituto para o teste do sistema de fiação instalado.

Para cabos de motores e fiação de eletrodomésticos, informe também ao fornecedor se a capa é uma camada protetora adicional sobre um condutor já isolado ou se faz parte do sistema de isolamento que você está qualificando. Essa distinção determina qual documentação sua equipe de engenharia precisará. Se uma norma específica ou teste do cliente for obrigatório, envie sua designação exata com a consulta.

Verifique o acabamento da resina e o processo de montagem.

A HTG é uma trança de fibra de vidro impregnada com resina. O acabamento faz parte da especificação do produto, portanto, inclua qualquer verniz de enrolamento, composto de encapsulamento, adesivo, agente de limpeza ou calor de processamento usado após a colocação da trança. Verifique a compatibilidade com o seu processo e inspecione uma amostra após o corte, a passagem da fibra e a montagem final. Se o seu processo exigir uma superfície diferente ou um revestimento separado, discuta isso antes de encomendar os comprimentos de produção.

Uma camada externa de borracha de silicone é uma construção separada. Para requisitos que especifiquem o uso de revestimento de silicone, consulte omanga de fibra de vidro revestida com borracha de siliconecompare as propriedades declaradas e os dados de teste do produto com a versão HTG. Os dois devem ter especificações e termos de pesquisa distintos.

Envie uma consulta útil.

Um breve resumo técnico economiza mais tempo do que uma longa lista de palavras-chave genéricas. Inclua o seguinte:

• Aplicação: cabo de motor, chicote de fios para eletrodomésticos ou outras montagens elétricas.
• Diâmetro externo do fio acabado ou da junta, mais qualquer detalhe sobre o qual a luva deva passar.
• Comprimento coberto necessário, tolerância de comprimento de corte e método de montagem.
• Temperatura normal e máxima na manga, incluindo a duração da exposição.
• Teste elétrico ou especificação do cliente, com a documentação necessária.
• Contato com verniz, adesivo, produtos químicos de limpeza ou outros materiais de processo.
• Cor preferida, quantidade do pedido e se é necessário um teste de amostra.

A BSTFLEX lista o preto e o castanho claro como cores padrão, com outras cores disponíveis sob encomenda. A página do produto também indica o comprimento do rolo de acordo com o tamanho, portanto, confirme o comprimento exato do carretel e a embalagem para o diâmetro selecionado. Envie o briefing preenchido através doPágina do produto da manga de fibra de vidro HTGPara solicitar uma amostra e um orçamento correspondentes.
