O tecido de fibra de vidro reforçado com arame pode ser usado em uma junta de expansão de tecido quando uma camada têxtil flexível precisa de mais suporte mecânico do que um tecido de fibra de vidro liso comparável pode fornecer. Os motivos típicos incluem vibração, movimento repetido, instalação vertical, manuseio durante a fabricação ou manutenção e a necessidade de reter a integridade têxtil útil após a exposição térmica.
O reforço metálico não deve ser adicionado por padrão. O arame inserido altera os requisitos de peso, flexibilidade, corte, costura e acabamento de bordas. Ele também não torna o tecido estanque a gases, resistente a produtos químicos ou capaz de suportar a carga de pressão de uma junta de expansão completa por si só.
A BSTFLEX fornece High Temperature Fiberglass Woven Fabric with Wire Insert para proteção térmica industrial e fornece Non-Metallic Fabric Expansion Joints completas de acordo com a temperatura, o meio, o movimento, a pressão e as condições de instalação.
O reforço de arame vale a pena ser avaliado quando a camada de fibra de vidro tem uma função de suporte definida e as condições de serviço criam demandas mecânicas que o tecido liso pode não atender com margem suficiente.
Os gatilhos comuns incluem:
O reforço de arame pode ser desnecessário quando um tecido de fibra de vidro simples já atende aos requisitos especificados de resistência, flexibilidade, temperatura e vida útil. A decisão correta vem da função da camada e do regime operacional, e não da premissa de que mais metal significa sempre melhor desempenho.
Uma junta de expansão de tecido é normalmente um conjunto flexível multicamada. Cada camada pode desempenhar uma função diferente, e o tecido reforçado com arame selecionado deve ser atribuído a uma dessas funções no desenho de construção.
| Possível camada ou componente | Principal função | O reforço de arame é exigido automaticamente? |
|---|---|---|
| Camada de tecido de suporte | Suporta carga mecânica dentro da correia flexível | Não. Depende da resistência calculada ou qualificada e das propriedades mantidas. |
| Camada têxtil do lado quente | Fornece proteção térmica perto do lado do processo | Não. Os requisitos de temperatura, abrasão e suporte devem ser avaliados em conjunto. |
| Cobertura da almofada de isolamento | Contém isolamento e mantém o formato da almofada | Às vezes, especialmente onde a vibração ou o manuseio repetido é significativo. |
| Reforço ao redor dos punhos ou flanges | Suporta áreas presas por grampos e parafusos | Depende da aplicação; o reforço local pode ser mais adequado do que reforçar a correia inteira. |
| Camada de vedação de gás | Controla o vazamento de gás do processo | Não. O arame inserido não cria estanqueidade a gás. |
| Cobertura de intempéries externa | Protege contra água, óleo, raios UV e manuseio | Normalmente selecionado pelo revestimento e pelo desempenho ambiental em vez apenas do fio inserido. |
Onde o material proposto é chamado de camada de suporte, o projeto deve definir o requisito mecânico. Uma declaração geral como “usar fibra de vidro reforçada” não é suficiente para comparar fornecedores ou aprovar substituições.
O tecido de fibra de vidro com fio inserido e a tela de malha de aço inoxidável separada podem aparecer em construções de juntas de expansão de alta temperatura, mas não são intercambiáveis.

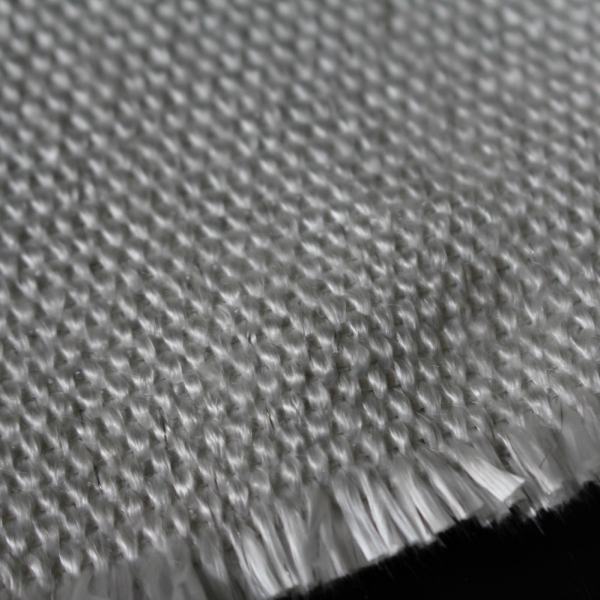

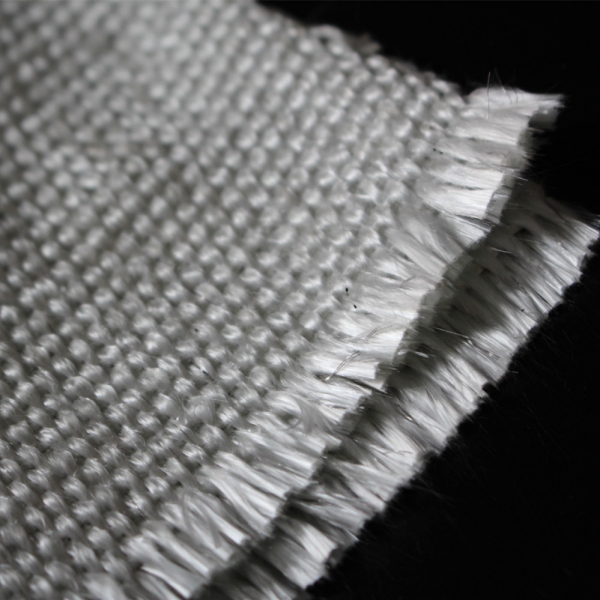

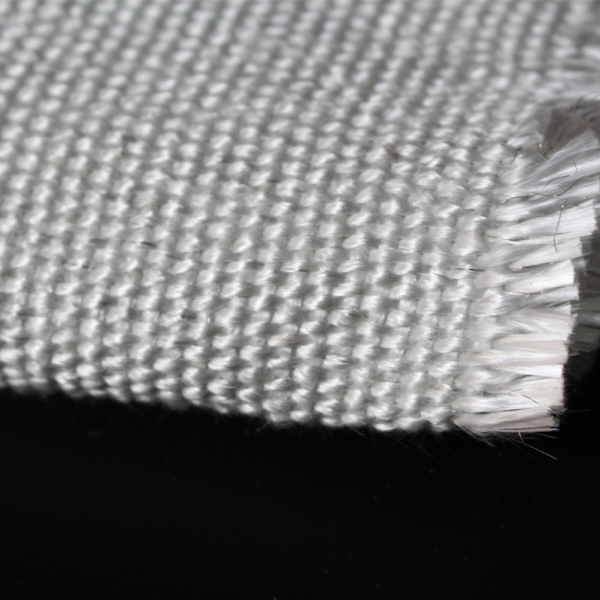

Tecido de fibra de vidro com fio inserido é um tecido têxtil que contém reforço metálico dentro do sistema de fios de fibra de vidro. Ele permanece como um tecido flexível que pode ser cortado, costurado e integrado em uma correia multicamada ou almofada de isolamento.
Tela metálica é uma camada metálica separada. Ela pode ser costurada a uma almofada de isolamento, usada para retenção de formato ou posicionada para proteger o isolamento do lado do fluxo. A malha geralmente fornece um nível diferente de suporte metálico, rigidez e proteção contra abrasão.
| Ponto de design | Tecido de fibra de vidro com arame inserido | Tela de arame separada |
|---|---|---|
| Forma básica | Tecido flexível textelha com arame incorporado no tecido | Malha ou rede metálica independente |
| Papel principal | Reforço têxtil e suporte dimensional | Retenção mecânica, suporte de forma ou camada metálica protetora |
| Corte e costura | Pode ser fabricado como tecido com ferramentas ajustadas e tratamento de borda | Normalmente conformado, fixado ou costurado como um componente separado |
| Vedação de gás | Não fornecido pelo arame inserido | Não fornecido pela open mesh |
| Flexibilidade | Geralmente mais próximo de uma camada de tecido | Depende fortemente do diâmetro do fio e da construção da malha |
| Substituição | Requer análise em relação à função de camada de suporte especificada | Não pode ser substituído por tecido inserido com arame sem uma análise de montagem |
Uma junta de expansão pode usar ambos os materiais. Por exemplo, fibra de vidro inserida com arame pode atuar como uma cobertura têxtil reforçada em torno de uma almofada de isolamento, enquanto uma malha separada protege ou retém a almofada em uma posição definida.
Antes de especificar o reforço metálico, identifique o modo de falha esperado ou o requisito de desempenho.
Um painel de tecido grande ou instalado verticalmente pode se deformar sob o seu próprio peso, ciclos térmicos ou manuseio repetido. O fio inserido pode ajudar o tecido woven a manter sua forma, desde que a direção de reforço e a construção completa correspondam à carga.
Os têxteis de fibra de vidro podem perder parte de sua resistência mecânica original após exposição térmica prolongada. Uma camada de suporte deve, portanto, ser avaliada pela resistência necessária em serviço, e não apenas pelo seu valor de tração como material novo.
Onde a retenção de resistência for crítica, solicite dados de teste após condicionamento térmico ou químico representativo. O valor inicial à temperatura ambiente por si só pode não descrever o material após o serviço.
As juntas de expansão próximas a ventiladores, soproas, fornos e equipamentos de processo podem sofrer vibração contínua além do movimento térmico. O reforço de arame pode fornecer suporte têxtil adicional, mas não elimina a necessidade de controlar a geometria da correia, a folga do revestimento e o atrito local.
Correias de substituição grandes e almofadas de isolamento podem ser danificadas durante o transporte, instalação ou manutenção. Um tecido reforçado pode tolerar melhor o manuseio, mas o procedimento de içamento, armazenamento e instalação ainda deve evitar cargas concentradas e bordas afiadas.
Se ocorrerem danos onde a correia entra em contato com um revestimento, flange ou borda de duto, adicionar arame pode não corrigir a causa raiz. A geometria e a folga devem ser inspecionadas primeiro. O reforço pode apoiar o tecido, mas não deve ser usado para aceitar contato contínuo com um componente metálico posicionado incorretamente.
A fibra de vidro simples pode ser preferível quando as propriedades mecânicas necessárias já são alcançadas sem arame inserido. Ela pode oferecer menor peso, maior caimento e corte e costura mais fáceis.
Os motivos para manter uma construção simples podem incluir:
A decisão deve comparar a construção qualificada mínima com o requisito operacional real. Adicionar arame sem um propósito definido pode aumentar o custo e a complexidade de fabricação sem melhorar o desempenho que limita a vida útil.
O produto de fibra de vidro com inserção de arame BSTFLEX atual é descrito para serviço em alta temperatura acima de 1000°F / 538°C. A temperatura exata aceitável depende da construção selecionada, tratamento, carregamento e condições de exposição.
O arame de aço inoxidável não deve ser usado como a classificação de temperatura do tecido completo. O fio de fibra de vidro, o tratamento de superfície, a liga do arame e qualquer revestimento contribuem para a faixa utilizável.
Para uma consulta sobre juntas de expansão, distinga:
Uma alta temperatura de processo pode ser reduzida antes de atingir a camada de suporte por uma almofada de isolamento ou outras camadas térmicas. Por outro lado, uma temperatura de gás aparentemente moderada ainda pode criar pontos quentes locais por radiação, vazamento ou contato com um revestimento metálico.
Uma junta de expansão de tecido suporta pressão através do elemento flexível completo, costuras, áreas de fixação e geometria de suporte. A presença de arame de aço inoxidável em uma camada de tecido não estabelece a capacidade de pressão ou vácuo da montagem.
Forneça:
Sob pressão negativa, a correia pode ser puxada em direção ao revestimento de fluxo ou à abertura do duto. Sob pressão positiva, o elemento flexível e as áreas de fixação podem suportar carga para fora. O projetista deve analisar conjuntamente a largura ativa da correia, a construção das camadas, as emendas, as braçadeiras e as folgas do revestimento.
O reforço de arame pode alterar a rigidez e o comportamento de flexão. Ele não define quanta movimentação axial, lateral ou angular a junta de expansão pode absorver.
A capacidade de movimento depende de:
Não aprove um tecido mais pesado ou fortemente reforçado sem verificar se a correia resultante permanece flexível o suficiente para o movimento necessário. Um material mais resistente em um teste de tração plana ainda pode ser menos adequado para uma correia dobrada firmemente ou submetida a ciclos repetidos.
O arame inserido pode ser incorporado em uma direção de fio ou de acordo com outro padrão definido. Portanto, o tecido pode ter propriedades diferentes ao longo dasdireções de urdimento e trama.
A especificação do material deve identificar:
Se o arame correr em apenas uma direção, girar o padrão de corte pode alterar a forma como o reforço apoia o componente acabado. Isso deve ser controlado em desenhos e instruções de corte, em vez de ser decidido no chão de fábrica.
"Arame de aço inoxidável" não é uma especificação completa de corrosão. A seleção da liga pode importar onde o tecido entra em contato com gases de combustão úmidos, condensado, sais, ácidos ou produtos químicos de limpeza.
Indique o meio, o nível de umidade, o ponto de orvalho e a possível química do condensado. Se o arame puder ser exposto através de uma borda cortada ou de uma área de tecido danificada, o ambiente ao redor deve ser considerado.
Não assuma que um arame resistente à corrosão transforma o tecido de fibra de vidro completo em uma barreira química. O tecido permanece permeável, a menos que outra camada de vedação qualificada seja incluída.
Uma camada de suporte fornece resistência mecânica e estabilidade. Uma camada de vedação de gás limita o vazamento. O mesmo material não deve receber ambas as funções sem evidências adequadas.
O tecido de fibra de vidro com arame inserido pode apoiar outra membrana em uma junta de expansão multicamada, mas o arame inserido não veda a trama. Se a junta exigir estanqueidade a gases de combustão ou outro nível de vazamento definido, especifique o material de barreira e o método de teste para a junta fabricada completa.
Verifique as áreas com maior probabilidade de afetar o vazamento:
O aumento do reforço não pode compensar uma barreira de gás inadequada ou um detalhe de fixação mal vedado.
Uma almofada de isolamento reduz a temperatura que atinge as camadas externas da correia e ajuda a preencher a lacuna aberta do duto ao redor do revestimento de fluxo. Uma cobertura de fibra de vidro reforçada com arame pode ser considerada onde a almofada precisa de suporte adicional contra vibração, manuseio ou ciclos térmicos repetidos.
O projeto deve especificar:
A almofada não deve obstruir o movimento necessário nem ser posicionada de modo que arames, pinos ou telas danifiquem a correia flexível.
As juntas retangulares concentram o movimento e a tensão ao redor dos cantos. Um tecido reforçado pode ajudar a sustentar a construção, mas o projeto dos cantos continua sendo crítico.
Revisão:
Adicionar uma camada pesada e totalmente reforçada pode não ser a solução mais eficiente se o problema estiver concentrado no canto ou na área de fixação. O reforço local pode às vezes resolver a carga, preservando a flexibilidade no vão ativo.
O arame inserido afeta a fabricação têxtil. Ensaios de produção devem ser concluídos antes de aprovar uma nova construção para fabricação em série.
Verificar:
O arame saliente pode danificar uma membrana de vedação de gás ou ferir os instaladores. As bordas cortadas devem, portanto, ser acabadas de acordo com a construção aprovada, em vez de ficarem sem tratamento.
A linha de costura deve ser selecionada por sua própria temperatura e carga mecânica. Um tecido reforçado não protege uma costura de classificação inferior contra falhas térmicas ou cíclicas.
| Item de especificação | InformarInformações para solicitação |
|---|---|
| Construção em fibra de vidro | Identificação de filamento ou fio texturizado, trama e tecido base |
| Reforço de arame | Liga, diâmetro quando aplicável, posicionamento e direção do reforço |
| Peso acabado | Valor nominal e tolerância de fabricação |
| Espessura | Valor nominal, tolerância e método de teste |
| Largura | Largura útil do rolo e margem de borda |
| Tratamento de superfície | Acabamento liso, tratado termicamente, tratado com vermiculita ou outro especificado |
| Dados de temperatura | Limites contínuos e de curto prazo com condições de exposição |
| Dados mecânicos | Valores de tração ou rasgamento em ambas as direções e métodos de teste aplicáveis |
| Desempenho condicionado | Resistência retida após exposição térmica ou química relevante, quando necessário |
| Orientação de fabricação | Recomendações de corte, costura, tratamento de bordas e manuseio |
| Rastreabilidade | Código do material, identificação do lote e documentos de inspeção acordados |
Valores típicos e valores mínimos garantidos devem ser distinguidos. Onde a camada for estruturalmente importante, o projetista deve definir o valor de projeto necessário e a margem de segurança, em vez de confiar em uma descrição de marketing.
| Condição do projeto | Avaliaçãorecomendada |
|---|---|
| O tecido liso teve um desempenho confiável | Não adicione reforço metálico sem um novo requisito ou modo de falha documentado. |
| O tecido cede ou deforma em serviço vertical | Revise a direção do reforço, o espaçamento dos suportes, o peso do tecido e a geometria instalada. |
| A vibração repetida danifica o têxtil | Avalie o tecido com inserção de arame, mas inspecione também o contato do revestimento, a pulsação de pressão e os detalhes de fixação. |
| A resistência após a exposição a altas temperaturas é crítica | Solicite dados de resistência retida após condicionamento representativo. |
| Uma barreira de gás precisa de suporte | Use uma camada de suporte definida enquanto especifica separadamente a membrana de vedação qualificada. |
| Apenas a área de fixação está a falhar | Considere o reforço local da braçadeira ou flange em vez de reforçar todo o vão flexível. |
| A correia deve dobrar através de um raio pequeno | Compare protótipos reforçados e simples quanto à rigidez, volume da costura e desempenho em ciclos. |
| O fluxo abrasivo pesado atinge a correia | Reveja o revestimento de fluxo interno e as folgas antes de confiar num tecido mais resistente. |
Antes de actualizar para fibra de vidro reforçada com arame, documente o motivo pelo qual o tecido existente falhou.
Inspecionar para:
Diferentes padrões de danos exigem diferentes acções corretivas. Um novo tecido reforçado pode ajudar onde a camada de suporte carecia de margem mecânica. Não corrigirá o desalinhamento, comprimento ativo inadequado, movimento excessivo, uma extremidade afiada do revestimento ou o material de barreira de gás errado.
| Item de RFQ | Informações a fornecer |
|---|---|
| Escopo de fornecimento | Tecido em rolo, painéis cortados, capa de almofada, correia de substituição ou junta de expansão completa |
| Função da camada | Camada de suporte, têxtil do lado quente, capa de almofada de isolamento ou reforço local |
| Temperatura | Temperaturas de processo, projeto, excursão e esperadas da camada de tecido |
| Meio | Composição do gás, umidade, condensado, poeira e partículas abrasivas |
| Pressão | Condições operacionais, de projeto, negativas, transitórias e de pico |
| Movimento | Dados axiais, laterais, angulares, torsionais e de vibração com ciclos |
| Geometria | Tamanho redondo ou retangular, folga instalada, flanges e detalhes de cantos |
| Requisito de reforço | Liga de arame, direção, valores mecânicos ou amostra de referência aprovada |
| Especificação do tecido | Fio, trama, tratamento, peso, espessura, largura e tolerância |
| Fabricação | Linha, costuras, emendas, tratamento de borda e detalhes de fixação |
| Documentação | Ficha técnica, dados de teste condicionados, registros de inspeção e aprovação de amostra |
| Quantidade | Protótipo, reposição de manutenção ou requisito de produção |
Não. Muitas juntas podem usar camadas de suporte de fibra de vidro simples quando esses materiais atendem aos requisitos de resistência, temperatura e movimento. O reforço de arame deve atender a uma necessidade mecânica definida.
Por si só, não. A capacidade de pressão pertence à construção completa da junta de expansão, incluindo todas as camadas de tecido, costuras, abraçadeiras, geometria e componentes de suporte.
Ela não deve ser especificada automaticamente como estanque a gás. A estrutura tecida permanece permeável. Uma barreira qualificada separada pode ser necessária para o nível de vazamento especificado e o meio de processo.
Não. A fibra de vidro com arame inserido é um tecido texturizado reforçado. A malha de arame é uma camada metálica separada usada para retenção, proteção ou suporte. Elas podem ser usadas juntas, mas não são substitutas diretas.
Não. Mais arame pode adicionar peso e rigidez e pode complicar a costura e o tratamento de bordas. O nível de reforço deve corresponder ao requisito mecânico e à geometria de movimento.
Sim. Ele pode ser avaliado como uma capa de almofada ou têxtil de suporte onde a vibração, o manuseio ou a ciclagem térmica justificam o reforço. A almofada, a malha, o forro e a correia flexível ainda devem ser projetados como um sistema completo.
Solicite valores relevantes em ambas as direções do tecido, os métodos de teste, status mínimo ou típico, e propriedades retidas após condicionamento térmico ou químico representativo onde essas condições afetam a camada de suporte.
Sim. A BSTFLEX pode avaliar tecido em rolo, componentes têxteis fabricados, correias flexíveis de substituição e conjuntos completos de juntas de expansão não metálicas personalizadas.
Para material em rolo, envie à BSTFLEX a temperatura necessária, direção do reforço, construção do tecido, espessura, largura, quantidade e função da camada pretendida. Revise o Tecido de Fibra de Vidro com Arame Inserido como o ponto de partida.
Para uma correia de substituição ou conjunto completo, forneça a temperatura do processo, composição do gás, pressão, movimentos, dimensões das dutas, detalhes do flange e fotografias ou desenhos da instalação existente. A BSTFLEX pode avaliar os requisitos através da sua linha de Junta de Expansão de Tecido Não Metálico.
Outras opções de tecidos revestidos, não revestidos, de sílica e reforçados podem ser comparadas na categoria Tecido de Alta Temperatura.
Entre em contato com a BSTFLEX para seleção de materiais, análise de amostras e suporte a cotações. Informe se a consulta é para tecido em rolo, uma camada de suporte fabricada, um componente de almofada de isolamento, uma correia de substituição ou uma junta completa.
