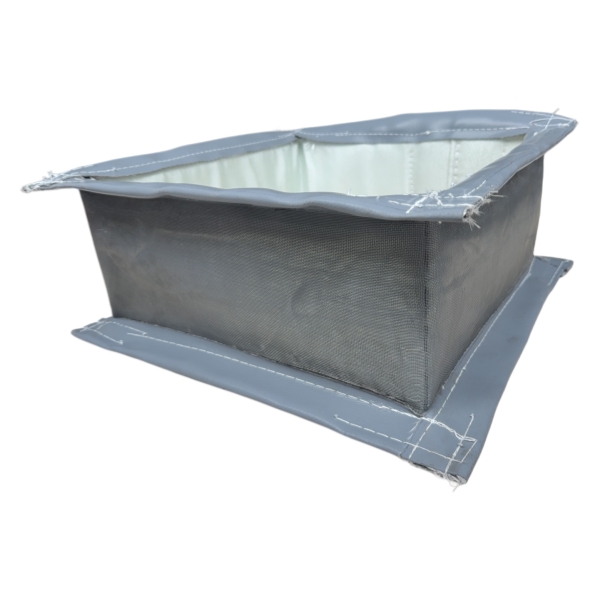

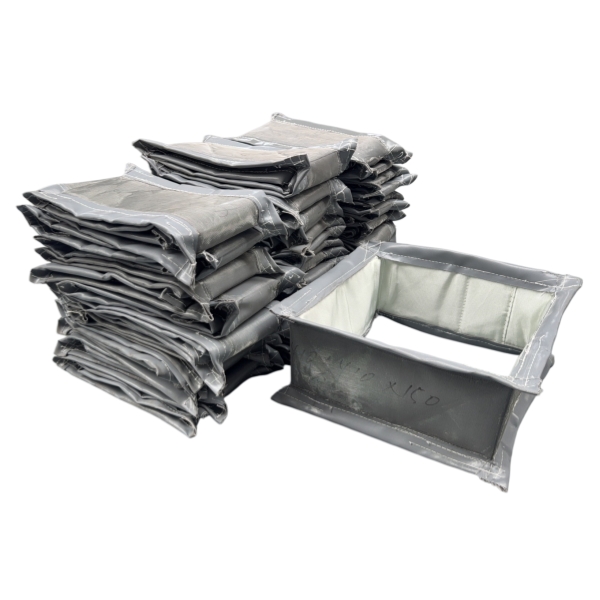

UMjunta de expansão retangular de tecidoProporciona uma conexão flexível entre grandes seções quadradas ou retangulares de dutos industriais. Permite que o sistema de dutos acomode a expansão térmica, o deslocamento lateral, a vibração e o movimento estrutural sem transferir cargas excessivas para os equipamentos e suportes adjacentes.
Os designs retangulares são especialmente comuns em dutos de geração de energia, sistemas de caldeiras, fábricas de cimento, siderúrgicas, fornos, equipamentos de controle de poluição do ar e outras instalações onde o percurso do gás é muito grande ou geometricamente inadequado para uma conexão redonda convencional.
Ao contrário de uma simples correia de tecido flexível, uma junta de expansão retangular industrial deve ser projetada considerando quatro lados retos, quatro cantos, direção da pressão, movimento, temperatura do processo e fluxo interno de gás. A construção dos cantos e a estabilidade do lado longitudinal podem ser tão importantes quanto a seleção do próprio material flexível.

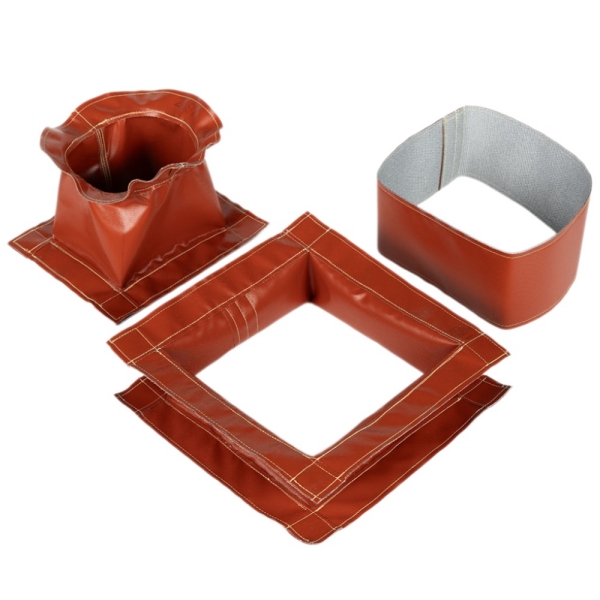

A BSTFLEX fabrica produtos personalizados.Juntas de dilatação de tecido não metálicoPara sistemas de dutos industriais retangulares, quadrados, redondos e especiais.
Junta de Expansão Retangular para Tecido — Principais Considerações de Engenharia
Largura × Altura | Comprimento Face a Face | Temperatura | Pressão | Gás de Processo | Movimento Axial | Movimento Lateral | Design de Canto | Velocidade do Gás | Acúmulo de Poeira | Configuração do Revestimento
Os grandes sistemas industriais de manuseio de gases são frequentemente fabricados como dutos retangulares ou quadrados, pois essa geometria pode ser integrada de forma eficiente com grandes aberturas de equipamentos e layouts estruturais.
Exemplos típicos incluem conexões em torno de:
Quando esses dutos aquecem e esfriam, suas dimensões se alteram. Uma conexão rígida entre as seções pode transferir a expansão térmica para as paredes dos dutos, flanges, suportes e equipamentos.
UMjunta de expansão de duto retangularCria uma zona flexível e controlada onde esse movimento pode ser acomodado.
O princípio básico de funcionamento é semelhante, mas a geometria retangular introduz desafios de projeto adicionais.
Uma junta circular distribui a geometria continuamente ao redor de sua circunferência. Uma junta retangular contém:
Quando a articulação se comprime, estende ou se move lateralmente, essas áreas não se deformam necessariamente da mesma maneira.
Por essa razão, os engenheiros devem considerar todo o perímetro, em vez de avaliar apenas os trechos retos da correia.
Os cantos estão entre os detalhes mais importantes em uma junta de dilatação retangular de tecido.
Se o material flexível for forçado a assumir uma geometria de canto que concentre a tensão de flexão ou tração, ciclos térmicos repetidos podem produzir desgaste localizado, mesmo quando as seções retas permanecem em boas condições.
Um bom projeto de canto deve permitir que o movimento flua suavemente entre os lados adjacentes, evitando a concentração desnecessária de tecido.
Dependendo da construção da junta, a geometria do canto pode ser projetada usando:
O método apropriado depende das dimensões, da construção da correia, do movimento e das condições de serviço.
À medida que as dimensões dos dutos retangulares aumentam, os lados mais longos tornam-se mais suscetíveis à deformação causada pela pressão e pelo movimento estrutural.
Sob pressão positiva, grandes áreas flexíveis podem tender a se mover para fora.
Sob pressão negativa, eles podem ser puxados para o interior do duto.
O efeito torna-se mais pronunciado à medida que as dimensões aumentam.
Para juntas muito grandes, os projetistas podem precisar considerar:
Três dimensões são particularmente importantes ao especificar uma junta retangular.
| Dimensão | O que isso representa | Por que isso importa |
|---|---|---|
| Largura | Dimensão horizontal do duto | Define um par de lados retos |
| Altura | Dimensão vertical do duto | Define o segundo par de lados retos. |
| Cara a cara | Distância entre planos de fixação | Influências disponíveis, amplitude flexível e movimento |
Para projetos de substituição, essas dimensões devem ser obtidas do sistema instalado, e não estimadas a partir de fotografias.
Uma correia de tecido precisa de geometria livre suficiente para acomodar o movimento especificado.
Se a dimensão face a face disponível for muito curta, enquanto o movimento lateral for grande, o material flexível pode sofrer alta tensão.
Por outro lado, adicionar tecido solto em excesso pode criar dobras descontroladas e contato com componentes internos.
A junta deve, portanto, ser dimensionada levando em consideração tanto o espaço de instalação disponível quanto o deslocamento necessário.
O movimento axial ocorre ao longo da direção principal do duto.
Inclui:
Ambos os valores devem ser especificados separadamente.
Por exemplo:
Compressão axial: 35 mm
Extensão axial: 10 mm
Isso fornece informações de engenharia muito mais úteis do que especificar apenas "movimento total de 45 mm".
Grandes dutos industriais frequentemente sofrem movimentação perpendicular ao eixo central do duto.
Isso pode resultar de:
Uma das principais vantagens de umjunta de expansão de duto de tecidoÉ a sua capacidade de absorver deslocamentos laterais substanciais em um comprimento de instalação relativamente compacto.
No entanto, a direção do movimento necessária ainda deve ser claramente identificada, pois movimentos laterais horizontais e verticais podem impor demandas diferentes a uma grande estrutura retangular.
O movimento angular ocorre quando uma face de conexão gira em relação à outra.
Numa junta retangular, isso faz com que diferentes partes do perímetro se movam em quantidades diferentes.
Um lado pode comprimir enquanto o lado oposto se estende.
Caso se preveja movimento angular, este deve ser incluído no projeto original, em vez de ser tratado como tolerância de instalação.
Muitos dutos industriais sofrem movimentos axiais, laterais e angulares simultaneamente.
Por exemplo, a saída quente de um forno pode crescer axialmente enquanto a expansão estrutural desloca o duto a jusante lateralmente.
Uma junta de expansão retangular de tecido pode acomodar esse deslocamento combinado, mas a geometria da correia deve ser projetada levando em consideração a amplitude total do movimento.
Dados de RFQ aprimorados:
Compressão axial: 30 mm
Extensão axial: 10 mm
Horizontal Lateral: ±25 mm
Vertical Lateral: ±15 mm
Movimento angular: 1,5°

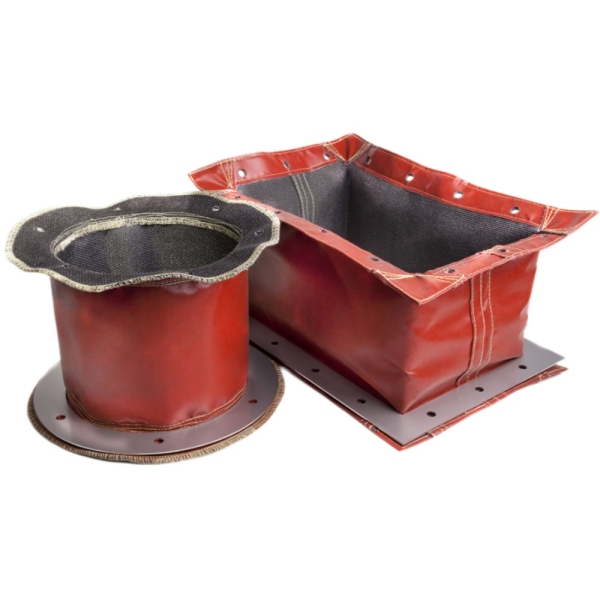

Um modelo tipo cinto utiliza um elemento de tecido flexível fixado ao redor do perímetro de estruturas metálicas existentes ou fabricadas.
Essa construção é amplamente utilizada porque a correia flexível geralmente pode ser reparada separadamente da estrutura de aço circundante.
Possíveis vantagens incluem:
Para projetos de manutenção, uma correia de substituição pode, por vezes, ser fabricada sem a necessidade de trocar toda a estrutura de aço, desde que a estrutura metálica existente se mantenha em condições adequadas.
Alguns projetos exigem mais do que uma correia flexível.
A BSTFLEX pode avaliar conjuntos completos que incorporam:
Uma montagem completa pode ser útil quando um novo sistema está sendo fabricado ou quando a estrutura de aço existente se deteriorou.
Um revestimento interno pode ser particularmente importante em grandes dutos retangulares que transportam gases em alta velocidade ou carregados de partículas.
O revestimento cria uma barreira protetora entre o fluxo principal de gás e o elemento de tecido flexível.
Suas funções podem incluir:
O revestimento deve permitir que as seções do duto se movam umas em relação às outras.
Um revestimento não pode ser projetado independentemente do movimento da junta de dilatação.
Caso o espaço livre seja insuficiente, a movimentação das seções do duto pode fazer com que os componentes do revestimento interfiram uns com os outros.
Possíveis consequências incluem:
Por esse motivo, a sobreposição e a folga do revestimento devem ser avaliadas em relação ao deslocamento axial e lateral máximo.
As juntas retangulares utilizadas em fábricas de cimento, usinas de energia e outros processos que geram poeira podem acumular material particulado na cavidade atrás do revestimento.
O acúmulo de poeira pode eventualmente ocupar o espaço necessário para a movimentação.
Isso pode resultar em:
Assim, em aplicações apropriadas, pode ser incorporada uma barreira de acumulação entre o revestimento e a correia flexível.
Muitos grandes dutos de gases de combustão operam abaixo da pressão atmosférica.
A pressão negativa tende a puxar a correia flexível para dentro.
Em uma junta retangular grande, isso pode produzir uma deformação significativa ao longo dos lados mais compridos.
O projeto deve levar em consideração:
Fornecer apenas a palavra "vácuo" é insuficiente. A pressão de projeto real deve ser incluída na solicitação de cotação.
A pressão interna positiva empurra a correia flexível para fora.
Isso pode aumentar a carga em:
Dimensões maiores dos dutos podem amplificar as forças relacionadas à pressão, portanto, a pressão real de operação e a pressão de projeto devem sempre ser especificadas.
A geometria retangular não determina o material por si só.
O elemento flexível deve ser escolhido levando em consideração a temperatura, a composição do gás, a pressão e os requisitos ambientais.
Os possíveis sistemas de materiais incluem:
| Material | Função possível |
|---|---|
| Tecido de fibra de vidro | Reforço e suporte têxtil resistente ao calor |
| Fibra de vidro revestida com silicone | Camada externa flexível ou camada de vedação |
| Tecido revestido com PTFE | Barreira de gás resistente a produtos químicos |
| Tecido de sílica | Proteção contra altas temperaturas na superfície quente |
| Isolamento térmico | Redução da temperatura através da montagem flexível |
| Tela metálica ou forro | Proteção contra abrasão e escoamento |
Para uma comparação detalhada dos materiais, consulte nosso guia.Materiais para juntas de dilatação em tecido: PTFE, silicone, fibra de vidro e sílica..
Grandes caldeiras, fornos e dutos de gases de combustão podem operar em temperaturas que ultrapassam os limites práticos de exposição direta de alguns materiais de vedação flexíveis.
Em vez de exigir que cada camada suporte a temperatura máxima do processo, a junta de expansão pode utilizar um projeto térmico multicamadas.
Uma sequência funcional típica pode incluir:
Gás quente
↓
Revestimento de fluxo
↓
Proteção contra o calor no rosto
↓
Camada de isolamento
↓
Reforço
↓
Vedação de gás flexível
A construção real deve sempre ser determinada a partir da temperatura do processo, temperatura de perturbação, velocidade do gás e condições químicas.
Os equipamentos de geração de energia contêm inúmeras e grandes condutas retangulares para gases.
Possíveis locais incluem:
Esses sistemas podem combinar alta temperatura, movimento térmico, vibração, pressão negativa e cinzas volantes.
Consequentemente, o design do revestimento e o controle de partículas podem ser tão importantes quanto o material da correia.
Os dutos de processamento de cimento criam condições particularmente severas de abrasão e acúmulo de resíduos.
As aplicações podem incluir:
O pó de cimento pode entrar na cavidade da junta de dilatação e interferir na movimentação se o projeto de proteção interna for inadequado.
Para essas aplicações, forneça as condições das partículas e a velocidade do gás, juntamente com dados de temperatura e movimento.
As instalações siderúrgicas e os fornos industriais podem expor as juntas retangulares dos dutos a altas temperaturas de gás e calor radiante.
As prioridades típicas de projeto incluem:
Tecidos com alto teor de sílica e materiais isolantes adequados podem ser avaliados quando for necessária proteção térmica adicional.
Ventiladores industriais de grande porte geralmente se conectam diretamente a dutos retangulares.
Nessas localizações, a junta de dilatação pode precisar principalmente gerenciar:
A construção do material pode, portanto, ser muito diferente de uma junta localizada diretamente na saída de um forno de alta temperatura.
| Fator de projeto | Junção retangular de tecido | Fole metálico retangular |
|---|---|---|
| Elemento flexível primário | correia de tecido técnico ou compósito | Metal moldado |
| Serviço típico | Grandes dutos de gás de baixa pressão | Sistemas de dutos metálicos projetados |
| Grandes dimensões | Altamente prático | Possível, mas mecanicamente mais complexo |
| Movimento lateral | Alta flexibilidade | Depende da configuração do fole. |
| Forças da Primavera | Geralmente baixo | Nível superior e dependente do projeto |
| Sistema de Materiais | Pode combinar camadas térmicas e químicas | liga metálica |
| Substituição de elemento flexível | A correia pode ser substituída separadamente. | O conjunto do fole normalmente é substituído ou reparado. |
Não existe um tamanho máximo universal único.
As juntas de expansão em tecido são particularmente adequadas para dutos de grandes dimensões, pois o elemento flexível pode ser fabricado ao redor do perímetro necessário, em vez de exigir um fole circular moldado de grandes dimensões.
Os limites práticos de tamanho dependem de:
Conjuntos muito grandes podem ser projetados em seções transportáveis quando as condições do local assim o exigirem.
Conjuntos retangulares grandes podem ser difíceis de transportar como uma única peça.
Dependendo das dimensões e dos requisitos do projeto, a estrutura metálica pode precisar ser:
Restrições temporárias de transporte também podem ser necessárias para evitar deformações na estrutura antes da instalação.
O método de transporte deve ser considerado durante a fase de projeto, e não após a conclusão da fabricação.
Projetos de substituição exigem mais informações do que simplesmente largura e altura.
Antes de fabricar uma peça de reposição, colete:
Caso a junta existente tenha apresentado falha prematura, fotografe também as áreas danificadas e explique a falha observada.
Os dutos industriais antigos nem sempre são perfeitamente quadrados.
Ciclos térmicos prolongados, tolerâncias de fabricação e movimentações estruturais podem criar diferenças dimensionais entre lados opostos.
Para projetos de substituição, meça:
Isso pode revelar distorções que não seriam visíveis a partir de uma única medição nominal de largura × altura.
Uma junta têxtil pode acomodar desalinhamentos específicos, mas não se deve esperar automaticamente que ela absorva erros de fabricação ilimitados.
Um grande deslocamento permanente reduz a capacidade de movimento disponível para a operação térmica normal.
Qualquer desalinhamento conhecido na posição fria deve, portanto, ser comunicado antes da fabricação da junta de substituição.
A inspeção deve dar especial atenção a:
Os sintomas típicos de falha incluem:
Para uma análise técnica precisa, a solicitação de cotação (RFQ) deve conter as seguintes informações:
| Largura do duto | Largura real em mm ou polegadas |
| Altura do duto | Altura real em mm ou polegadas |
| Duração do contato presencial | Distância de instalação entre os planos de fixação |
| Temperatura de operação | Temperatura do processo contínuo |
| Temperatura máxima | Valor de pico e duração da exposição |
| Pressão | Pressão operacional e de projeto positiva ou negativa |
| Meio de Processo | Ar quente, gases de escape, gases de combustão ou outros gases de processo. |
| Compressão axial | Movimento necessário em direção à articulação |
| Extensão axial | Movimento necessário para afastar-se da articulação |
| Horizontal Lateral | Movimento lateral necessário |
| Vertical Lateral | Movimento vertical necessário |
| Movimento angular | Rodízio obrigatório, se aplicável. |
| Velocidade do gás | Velocidade do fluxo através do duto |
| Partículas | Pó, cinzas volantes ou sólidos abrasivos |
| Forro | Detalhes do revestimento interno existente ou necessário |
| Anexo | Conjunto com correia, flange aparafusada ou soldado |
Para uma junta retangular personalizada, um desenho útil deve mostrar:
Para montagens complexas, os desenhos CAD são preferíveis, mas um PDF dimensional claro ou um esboço de engenharia também podem fornecer informações suficientes para uma avaliação inicial.

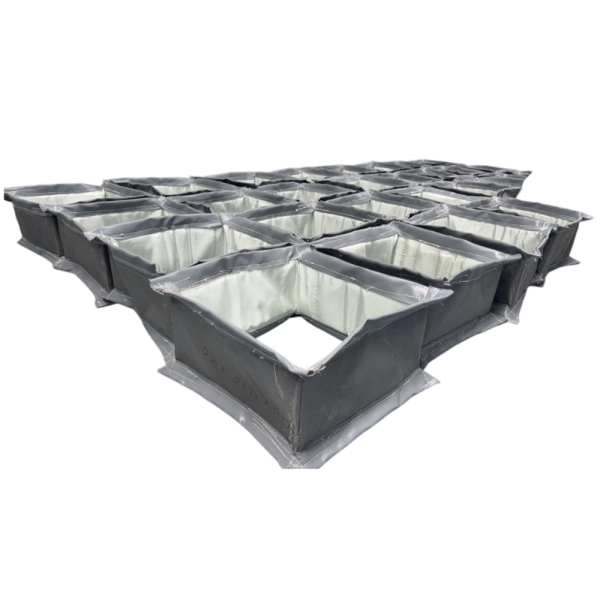

A BSTFLEX fabrica produtos personalizados.juntas de dilatação retangulares de tecidoPara sistemas de dutos industriais que transportam ar quente, gases de escape, gases de combustão e outros gases de processo.
Os projetos podem ser desenvolvidos levando em consideração as dimensões específicas dos dutos, a temperatura de operação, a pressão positiva ou negativa, o movimento, a composição química do gás, a velocidade e as condições das partículas, de acordo com as necessidades do cliente.
As construções disponíveis podem combinar fibra de vidro, tecido revestido com silicone, materiais à base de PTFE, tecido de sílica, camadas de isolamento e sistemas de proteção interna, de acordo com os requisitos da aplicação.
Para obter informações completas sobre o produto, visite o site.Junta de Expansão de Tecido Não Metálico BSTFLEXpágina.
Envie as dimensões de largura × altura, comprimento face a face, temperatura normal e máxima, pressão, gás de processo, deslocamento axial, deslocamento lateral horizontal e vertical, velocidade do gás, condições de partículas e desenhos disponíveis.
Solicite um orçamento para junta de dilatação retangular em tecido.
