Capa de Proteção contra Fogo Trançada vs. Tricotada: Qual Construção Você Deve Escolher?

As capas contra fogo trançadas e de malha podem ter o mesmo exterior revestido de silicone enquanto utilizam diferentes estruturas de fibra de vidro por baixo. Uma capa contra fogo trançada utiliza fios entrelaçados; uma capa contra fogo de malha utiliza laços interconectados. A diferença é importante durante a instalação, curvatura e manuseio, mas não estabelece qual capa acabada oferece melhor proteção térmica.

Para uma montagem de mangueira de produção repetida com uma rota definida, uma construção trançada é um ponto de partida prático. Quando a conformidade em torno de curvas ou mudanças nas formas de montagem é a principal preocupação, avalie uma alternativa de malha. Faça a escolha final com base na especificação da capa acabada e em uma amostra de instalação, não apenas no nome da construção.

A BSTFLEX fire sleeve range inclui ambas as construções para proteção de mangueiras, cabos, fios e linhas de fluido. Este guia explica o que comparar antes de aprovar qualquer um dos tipos para produção.

O que muda entre a capa contra fogo trançada e a de malha?

Construção de fibra de vidro trançada

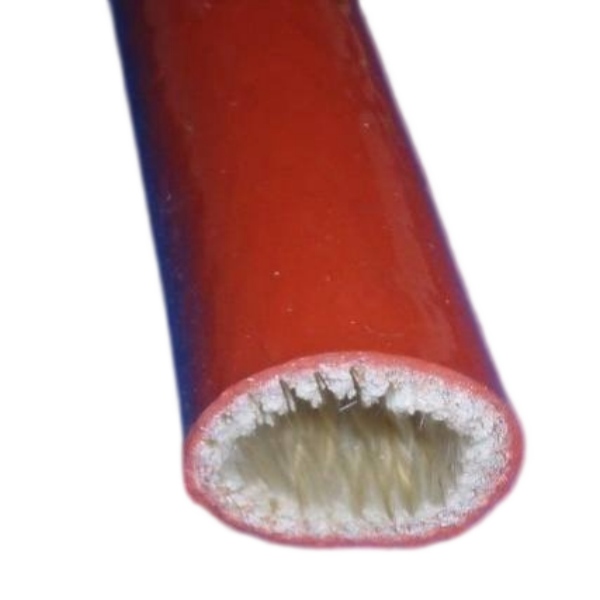

Em uma capa contra fogo trançada, os fios de fibra de vidro cruzam ao redor do tubo em um padrão entrelaçado. A geometria da trança e a compactação dos fios determinam a estrutura têxtil antes da aplicação do revestimento de silicone.

Uma trança de construção fechada pode fornecer um corpo tubular compacto para manuseio e montagem. Trançado não significa rígido: também existem estruturas trançadas expansíveis. A expansão permitida de uma capa acabada revestida de silicone deve ser estabelecida para aquele produto, em vez de inferida a partir de uma trança sem revestimento.

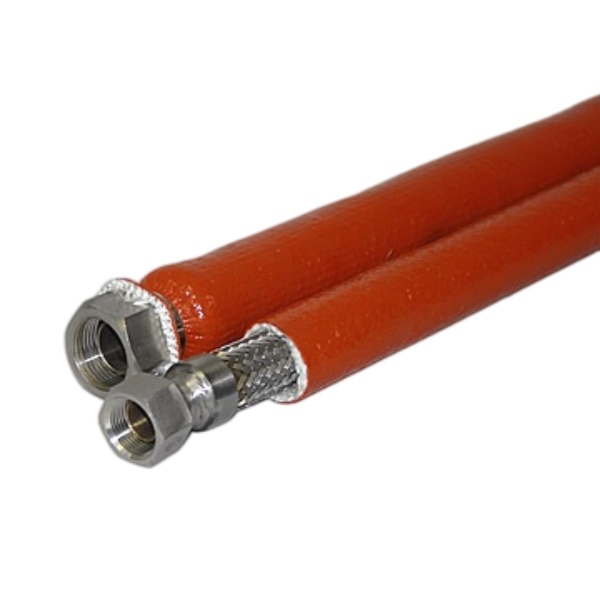

A BSTFLEX EFRS braided silicone fiberglass fire sleeve combina um substrato de fibra de vidro trançado com borracha de silicone e é oferecida para proteger mangueiras, fios, cabos e linhas.

Construção de fibra de vidro de malha

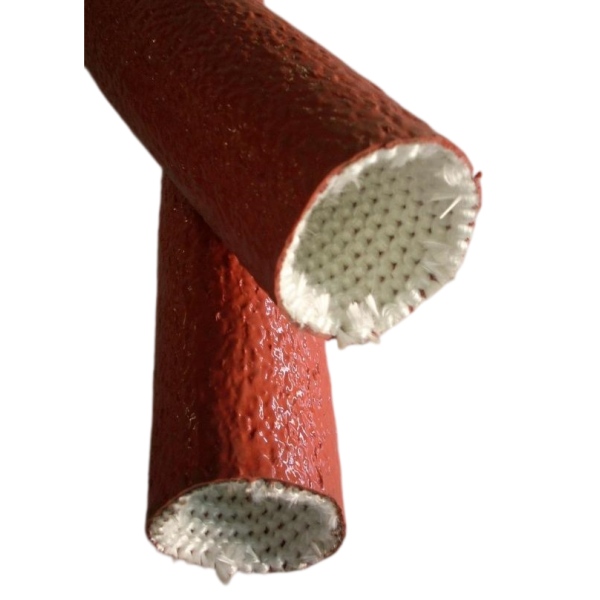

Em uma capa contra fogo de malha, o fio forma laços conectados em vez do padrão de cruzamento de uma trança. Mudanças na geometria dos laços permitem que o tecido se deforme e siga o componente abaixo dele. A estrutura de malha é um dos fatores que contribuem para a flexibilidade, não uma especificação completa para ela.

A BSTFLEX knitted fire sleeve utiliza fibra de vidro de malha com um revestimento de borracha de silicone. É uma opção a ser avaliada para montagens onde a conformidade e a flexibilidade de instalação são importantes.

Capa contra fogo trançada vs. de malha: Comparação prática

Use esta comparação para selecionar amostras. Não se trata de uma classificação de todas as capas antichama trançadas e de malha: diferentes construções de parede e revestimentos podem alterar o resultado.

Quando você deve escolher uma capa antichama trançada?

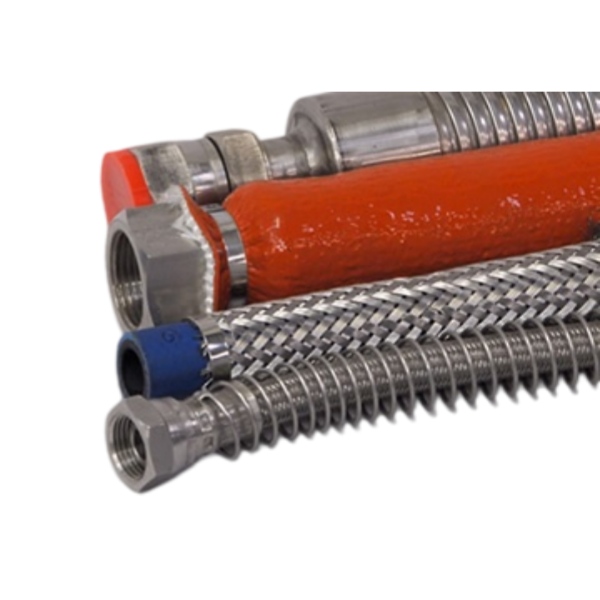

Comece com uma capa antichama trançada quando o projeto exigir uma construção tubular definida e o conjunto protegido tiver dimensões repetíveis. Um montador de mangueiras OEM, por exemplo, pode avaliar a linha EFRS em relação ao desenho da mangueira, ao comprimento de corte da capa e à sequência planejada de instalação das conexões.

Compare como a amostra desliza ao longo da mangueira, como ela se acomoda nas curvas e se as extremidades acabadas permanecem na posição. Para uma seção protegida mais longa, teste o comprimento pretendido em vez de aprovar o produto apenas com base em uma amostra curta.

A construção trançada também é a escolha correta quando é explicitamente exigida por um desenho ou qualificação aprovada. Não substitua uma capa de malha simplesmente porque seu diâmetro interno nominal e a temperatura anunciada parecem semelhantes. A substituição deve ser revisada em relação aos requisitos reais.

Quando você deve escolher uma capa antichama de malha?

Avalie uma capa antichama de malha quando a instalação impuser demandas específicas de conformidade. Exemplos incluem uma mangueira roteada em torno de vários componentes, um feixe de cabos com mudanças locais na seção transversal ou um conjunto onde a rigidez da capa dificulta a instalação.

Compare a amostra de malha no mesmo conjunto usado para o teste da trançada. Observe se ela segue o trajeto sem amontoamento excessivo, se o revestimento permanece intacto e se a cobertura necessária é mantida após o posicionamento.

Para equipamentos móveis, inclua o movimento pretendido na avaliação. Uma capa que é fácil de dobrar manualmente não demonstrou necessariamente um desempenho aceitável através de movimentos repetidos em serviço. Defina as condições de teste necessárias com base no regime do equipamento, em vez de tratar a maciez inicial como um resultado de durabilidade.

Separe a flexibilidade de dobramento da expansão sobre as conexões

Duas perguntas são frequentemente combinadas: a capa dobrará ao redor do trajeto e ela passará sobre a conexão? Elas exigem verificações separadas. Uma capa pode seguir uma curva fechada, mas não ter abertura suficiente para passar por um conector grande.

Registre as dimensões externas reais da mangueira ou do feixe e a maior característica ao longo do caminho de instalação. Verifique anilhas, porcas, conectores e cotovelos em vez de assumir que o corpo da mangueira é a maior seção.

Por exemplo, considere uma mangueira hipotética de 25 mm com uma conexão de 38 mm. Uma capa nominal de 29 mm não deve ser aprovada apenas por ser de malha. Sua abertura utilizável e expansão permitida ainda precisam acomodar a conexão sem danificar a capa acabada. Selecionar um tubo maior também exige verificar o ajuste resultante ao longo da mangueira menor.

Durante a produção de um novo conjunto, encaixar a capa antes que a extremidade obstrutiva seja montada pode resolver o problema. Siga o processo de montagem de mangueira aprovado. Para uma linha instalada sem acesso utilizável pela extremidade, mudar de trançada para malha não remove o problema de acesso.

Uma capa antichama de fechamento rápido é uma construção separada a ser avaliada nessa situação. Seu ajuste fechado, cobertura da costura e requisitos térmicos devem ser verificados independentemente.

A capa antichama trançada tem uma classificação de temperatura mais alta?

Não por definição. As páginas de produtos trançados EFRS e de malha da BSTFLEX identificam um limite superior de temperatura contínua de 260°C. Esse valor de catálogo compartilhado não torna todos os aspectos de seu desempenho térmico ou mecânico intercambiáveis.

Separe a temperatura de serviço contínuo da exposição de curta duração a chamas ou respingos de metal fundido. Um valor de exposição de pico sem sua duração, arranjo de teste e critérios de aceitação não é suficiente para comparar duas capas.

Para uma comparação térmica significativa, defina a fonte de calor, o tempo de exposição, a geometria instalada e a temperatura aceitável no componente protegido. Em seguida, solicite evidências aplicáveis à construção da capa proposta. Não estime uma redução de temperatura apenas pelas palavras trançada ou malha.

A mangueira, o cabo ou a linha de fluido também retêm seus próprios limites operacionais. Adicionar uma capa antichama não é base para aumentar a temperatura operacional nominal do componente protegido.

Compare abrasão, fluidos e qualificação separadamente

Uma comparação de construção não deve se tornar uma alegação sem suporte de que uma capa é mais forte em todos os aspectos. Especifique o requisito mecânico: atrito em um suporte, manuseio na instalação, flexão repetida e resistência à tração são questões diferentes.

Onde a abrasão importa, compare produtos sob as mesmas condições de contato e movimento. Onde a exposição a fluidos importa, identifique o fluido real, a temperatura e a duração do contato. Uma declaração geral sobre resistência a óleo não estabelece adequação para todo fluido hidráulico, combustível ou produto químico de limpeza.

Da mesma forma, a construção trançada não é prova de aprovação aeroespacial, e a construção de malha não é uma qualificação industrial universal. Trate uma descrição de grau como um lembrete para solicitar a especificação e as evidências relevantes, não como a evidência em si.

Pergunte qual produto e construção foram testados, qual método de teste e edição foram usados, qual instalação foi avaliada e quais critérios de aceitação foram aplicados. Confirme o escopo antes de aplicar o resultado a outro tamanho, revestimento, fechamento ou conjunto.

Um plano de aprovação de amostras para compradores OEM

Envie um desenho de conjunto e um conjunto de requisitos de aceitação para ambos os candidatos. Isso dá ao departamento de compras, engenharia e produção uma base comum para comparação.

Compare o custo apenas depois que ambos os candidatos atenderem ao desempenho exigido. Inclua o tempo de instalação, desperdício de corte, embalagem e trabalho de inspeção juntamente com o preço por metro. Uma manga mais barata que requer um processo de montagem diferente não é necessariamente uma solução final de menor custo.

Mantenha a amostra aprovada e a identificação da peça com o desenho. Compras futuras devem referenciar a construção e especificação aceitas, não simplesmente manga antichama de silicone na mesma cor e diâmetro.

Perguntas frequentes

Qual é a principal diferença entre a manga antichama trançada e a de malha?

A estrutura têxtil de fibra de vidro. A manga antichama trançada usa fios entrelaçados, enquanto a manga antichama de malha usa laços conectados. O revestimento de silicone final, a construção da parede e as dimensões também precisam ser incluídos na comparação.

A manga antichama de malha é sempre mais flexível?

Não. Um substrato de malha pode oferecer uma conformidade útil, mas a manga completa deve ser comparada. A flexibilidade de curvatura, a expansão do diâmetro e o comportamento durante movimentos repetidos são requisitos de desempenho separados.

A manga antichama de malha pode substituir a manga antichama trançada?

Pode ser considerada como uma alternativa quando a aplicação permitir, mas a correspondência do tamanho nominal não é uma aprovação suficiente. Verifique a instalação, dimensões, requisitos térmicos e qualquer desenho ou qualificação que especifique a construção existente.

Qual construção deve ser usada para mangueiras hidráulicas?

Qualquer uma pode ser apropriada quando o produto selecionado atender aos requisitos de montagem. Comece com a proteção necessária, depois compare o roteamento, a folga do encaixe, o movimento e a sequência de instalação de produção.

Qual construção é melhor para uma montagem já instalada?

Primeiro, determine se há uma extremidade acessível e um caminho viável para uma manga tubular. Sem esse acesso, avalie uma construção que possa ser aberta em vez de esperar que uma estrutura têxtil tubular diferente resolva o problema.

Solicite amostras de manga antichama trançada e de malha

Envie à BSTFLEX as dimensões da mangueira ou cabo, as maiores dimensões do encaixe, o comprimento protegido, o desenho de roteamento, a exposição ao calor e a quantidade necessária. Inclua o estágio de instalação e quaisquer requisitos de teste ou aprovação especificados.

Use asmanga antichama trançada e manga antichama de malha páginas de produtos como pontos de partida para a seleção de amostras. A BSTFLEX pode avaliar os requisitos de diâmetro, construção da parede, comprimento de corte, marcação e embalagem em relação ao produto proposto.

Entre em contato com a BSTFLEX para obter dados do produto, avaliação de amostra ou uma cotação OEM. Especifique ambas as construções quando for necessário um teste de montagem lado a lado.
