Fita Escada de Fibra de Vidro para Portas de Fornos: Espaçamento de Furos de Parafuso e Instalação

Uma fita de vedação de porta de forno de substituição pode corresponder à largura da tira antiga e ainda assim ajustar-se mal em torno das fixações. A informação em falta é frequentemente o esquema dos parafusos, a largura da secção central tipo escada ou a espessura disponível após o fecho da porta.

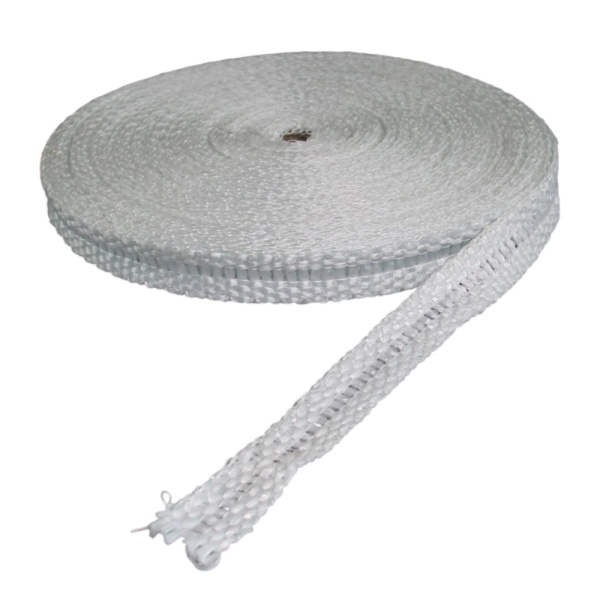

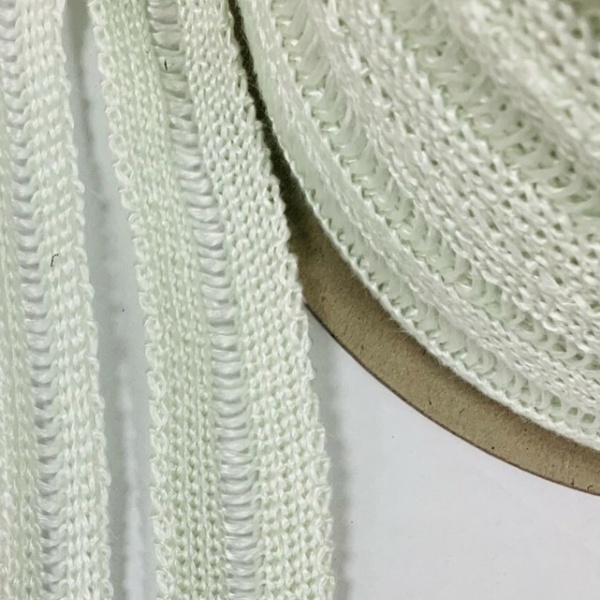

A fita de fibra de vidro tipo escada tecida é um têxtil térmico com fios longitudinais selecionados omitidos do centro para acomodar parafusos de fixação ou parafusos roscados.Esta construção é também descrita como fita de fibra de vidro com urdidura aberta ou fita com orifícios para parafusos. A tecelagem aberta ajuda na fixação, mas o nome do produto não especifica um padrão de orifícios perfurados de fábrica.

BSTFLEX fita de fibra de vidro tipo escada é fornecida para detalhes de vedação de fornos industriais e estufas. Utilize o desenho do equipamento e uma amostra representativa para estabelecer como a fita se ajustará, será retida e entrará em contacto com a superfície de acoplamento.

A fita tipo escada tem um espaçamento fixo de orifícios para parafusos?

Uma construção com urdidura aberta não define, por si só, um passo fixo de parafusos.O passo do parafuso é a distância centro-a-centro entre os fixadores no equipamento. A secção tipo escada é uma característica do têxtil. Estas são especificações separadas.

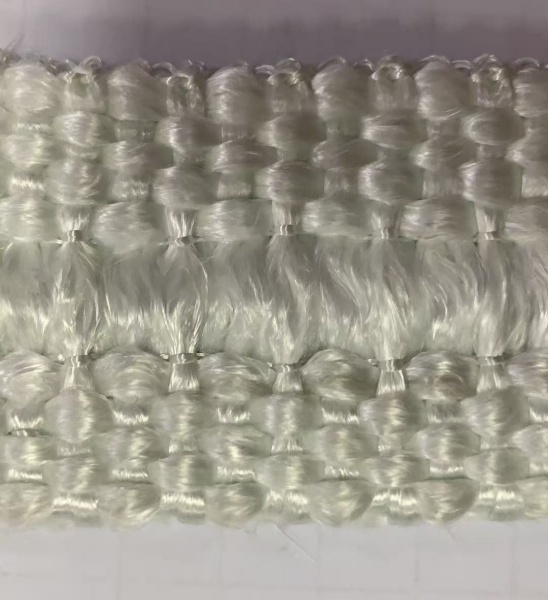

O centro não é necessariamente uma ranhura desobstruída: fios transversais podem permanecer através da área onde os fios de urdidura longitudinais estão ausentes. Não interprete a repetição visível da tecelagem como uma distância especificada entre os orifícios perfurados. Confirme a construção central real e o método de montagem do fabricante.

A zona de fixação pode acomodar fixadores, mas isso não garante um ajuste em torno de cada diâmetro, espaçamento ou desvio de parafuso. Onde forem necessários orifícios pré-formados localizados com precisão, identifique isso como um requisito de fabrico separado para revisão. Não assuma que um rolo de fita tipo escada já o cumpre.

Meça o esquema dos fixadores antes de selecionar a fita

Registe as dimensões a partir do desenho aprovado ou do equipamento após este ter sido tornado seguro para medição. Estabeleça uma referência, como a extremidade de uma tira de retenção reta, e localize cada centro de parafuso a partir dessa referência. Inclua o primeiro e o último fixador, não apenas a distância repetida entre os parafusos do meio.

Um registo de espaçamento de parafusos, não uma especificação de fita padrão

Considere uma tira de montagem reta ilustrativa de 450 mm com cinco centros de parafusos localizados a 25, 125, 225, 325 e 425 mm de uma extremidade. O esquema tem quatro intervalos centro-a-centro de 100 mm e desvios de extremidade de 25 mm. Isto regista a geometria do equipamento; não especifica uma fita tipo escada fornecida com orifícios pré-perfurados a cada 100 mm.

Para espaçamentos desiguais, liste cada posição central. Para uma porta retangular, dimensione cada lado e as suas transições de canto. Uma distância em linha reta através de um canto não é a mesma que a distância ao longo do percurso pretendido da fita.

Combine a abertura central com a área de assentamento

Verifique a secção central tipo escada e as bandas laterais tecidas em conjunto. Uma zona de fixação mais larga não é automaticamente melhor: a tira ainda precisa de material suportado adequado nas superfícies de contacto pretendidas. Verifique se a linha de fixadores pode alinhar-se com a secção tipo escada enquanto as porções tecidas permanecem devidamente assentadas.

Não puxe a fita lateralmente nem a estique longitudinalmente apenas para fazer com que uma amostra de teste alcance o fixador seguinte. Verifique se a incompatibilidade provém da construção da fita, de uma linha de parafusos deslocada ou das dimensões do equipamento. Cortar as bandas laterais tecidas para fazer um fixador encaixar não deve ser tratado como um ajuste de rotina.

Reveja como o hardware de retenção exerce pressão sobre o têxtil. O arranjo de fixação deve reter o material pretendido em vez de concentrar a sua carga numa abertura central sem suporte. Resolva esse detalhe com o projetista do equipamento antes de aprovar a fita.

Separe a espessura nominal da compressão instalada

A espessura nominal de uma fita tecida macia não é necessariamente a espessura numa junta fechada e carregada. Ao comparar amostras, concorde sobre como a espessura será medida e identifique a condição necessária: conforme fornecida, sob uma carga de medição declarada ou instalada no conjunto.

Uma tira antiga pode ajudar a identificar o percurso e a construção, mas a sua espessura gasta ou comprimida não é uma especificação de substituição fiável por si só. Consulte o desenho original ou aprove um ajuste de teste quando o requisito original não estiver disponível.

Não existe uma percentagem de compressão universal ou binário de aperto estabelecido pelas palavras "fita de fibra de vidro tipo escada". Distinga também os parafusos que retêm a fita do hardware que fecha a porta e comprime a vedação. Siga os requisitos de carga aprovados do conjunto; não transfira valores de binário de uma tabela de juntas de flange de pressão para uma tira de porta de forno.

Instalação: Verifique todo o percurso antes da fixação final

Prepare o equipamento e inspecione as superfícies de assentamento

Use o procedimento de isolamento, resfriamento e acesso seguro aprovado do local. Prenda portas ou painéis móveis antes de trabalhar ao redor deles. Siga as instruções relevantes de manuseio de material ao remover o tecido antigo e preparar a nova fita.

Inspecione as superfícies de assentamento, pinos e retentores quanto a danos, rebarbas ou desalinhamento. Registre defeitos que possam impedir um contato consistente. Não use espessura extra de fita como uma correção não revisada para uma estrutura distorcida ou fechamento danificado.

Faça um teste de encaixe de uma amostra sobre vários fixadores

Comece a partir do ponto de referência escolhido e verifique um comprimento representativo em várias posições de fixação antes de cortar o lote de produção. Inclua a seção mais difícil, não apenas um trecho reto acessível.

Use o método aprovado pelo fornecedor para ajustar a seção central ao redor dos fixadores. Pare se a instalação exigir o corte de fios laterais de suporte, forçar a fita contra roscas afiadas ou esticá-la para alcançar a próxima posição. Verifique o alinhamento, a largura suportada e a folga com o hardware pretendido no lugar.

Defina cantos, extremidades e juntas no desenho

Uma seção de fita tipo escada não determina como a fita deve contornar o canto de uma porta. Teste o raio real e verifique se há acúmulo, bordas levantadas ou um caminho de contato interrompido.

Especifique se o conjunto usa comprimentos separados, um detalhe de canto aprovado ou outro arranjo fabricado. Juntas de topo, em meia-esquadria e sobrepostas não são intercambiáveis: cada uma altera a geometria local. Não adicione uma sobreposição apenas para esconder uma lacuna se o acúmulo extra impedir que a porta feche corretamente.

Prenda e feche usando o procedimento aprovado

Após o ajuste de todo o percurso, prenda a fita usando o hardware e a sequência de montagem especificados. Verifique se a fita permanece assentada e se os retentores não a cortam ou distorcem excessivamente. Feche a porta usando seu procedimento de ajuste e carregamento aprovado, então verifique o contato ao redor de todo o perímetro.

Onde o posicionamento por adesivo for proposto, confirme essa opção e seus limites de temperatura separadamente. A aderência do adesivo não estabelece a compressão instalada necessária nem substitui a retenção mecânica especificada.

A Capacidade de Temperatura Não Comprova uma Vedação Estanque a Gases

Confirme a classificação de serviço da construção exata de fibra de vidro no local da fita, incluindo operação normal, picos e duração da exposição. O ajuste do forno por si só não estabelece as condições em uma tira de contato externa. Inclua vapores de processo, agentes de limpeza e qualquer revestimento ou adesivo na revisão do material.

Para uma porta estanque a gases, de atmosfera controlada ou que contenha pressão, use o projeto de vedação qualificado e os critérios de vazamento do equipamento. Não se deve presumir que uma tira térmica tecida forneça essas funções simplesmente porque resiste à temperatura.

Onde a construção de fibra de vidro confirmada não atender ao serviço necessário, revise um material diferente em vez de confiar em espessura extra para aumentar seu limite de serviço. BSTFLEX fita de fibra cerâmica tipo escada é uma construção separada para avaliar com seus próprios requisitos de reforço, temperatura e manuseio. Não é uma substituição automática de encaixe direto.

Aprove o Conjunto Antes do Fornecimento Repetido

Acorde as verificações de aceitação antes da primeira instalação. Estas podem incluir alinhamento correto dos fixadores, posição retida, espessura instalada, movimento desobstruído da porta e qualquer desempenho térmico ou de vazamento especificado. Uma fotografia de uma tira bem ajustada não verifica cada um desses requisitos.

Após um ciclo operacional acordado, inspecione em uma oportunidade de manutenção segura quanto a movimento, bordas danificadas e alterações nos cantos ou juntas. Qualquer ajuste ou reaperto deve seguir o procedimento do equipamento. Registre a especificação da fita aceita, a revisão do desenho e o método de instalação para pedidos subsequentes.

Solicite Fita de Fibra de Vidro Tipo Escada para um Conjunto de Porta Industrial

A página atual do produto BSTFLEX lista larguras de 25 a 150 mm e espessuras nominais de 1,5 a 6,0 mm. Confirme a combinação disponível e a geometria da seção central para sua consulta; essas faixas não estabelecem um passo de parafuso padrão nem garantem todas as combinações de largura e espessura.

Para uma cotação, forneça as dimensões da fita, o comprimento necessário do rolo ou corte, a quantidade, o layout dos parafusos, o desenho da superfície de contato e as condições operacionais. Inclua a seção central necessária, o método de retenção, a espessura instalada e quaisquer requisitos de aprovação de amostra. Para fita de vedação de porta de forno de reposição ou fita de vedação de porta de estufa, adicione fotografias e a referência da peça existente.
