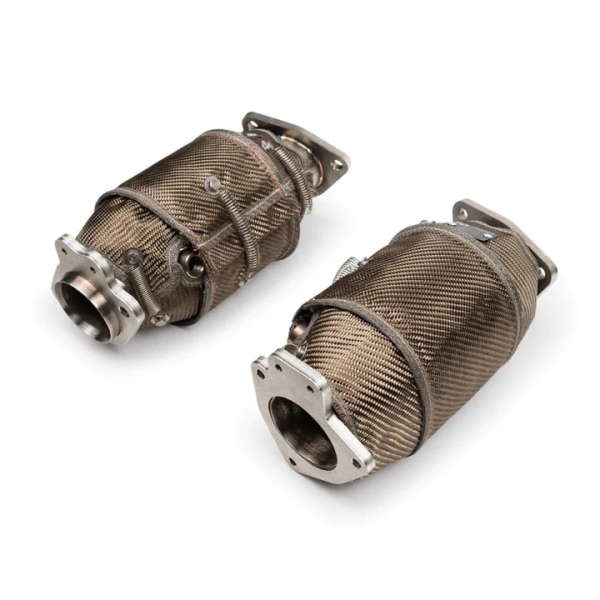

Dois fornecedores podem cotar a mesma solicitação de material para escudo térmico de conversor catalítico e oferecer construções substancialmente diferentes. Um pode propor uma cobertura de metal fina moldada ao redor do conversor. Outro pode cotar um painel amplo para a parte inferior da carroceria. Um terceiro pode incluir isolamento entre faces metálicas. Comparar essas cotações apenas pelo nome do material e pelo preço deixa o principal requisito de engenharia sem solução.
O material do escudo térmico do conversor catalítico forma uma barreira térmica externa entre o conjunto de escapamento quente e os componentes próximos do veículo. Para uma compra de material em folha, identifique primeiro a posição da barreira, o método de fixação e a construção das camadas. Somente então a liga, a espessura e o perfil estampado podem ser especificados de forma significativa.
Este guia refere-se a chapas metálicas para blindagem térmica. Ele não cobre o substrato do catalisador, sua manta de suporte interna ou placas antifurto.

A carcaça do conversor e seu escudo térmico não são o mesmo componente. A carcaça envolve o conjunto do catalisador; um escudo térmico externo gerencia a exposição ao calor fora dele. O guia de construção de conversores da Walker distingue o corpo, a manta de amortecimento do catalisador e os escudos térmicos externos do corpo e do tubo.
| Componente | Função no conjunto | O que o fornecedor de chapas precisa saber |
|---|---|---|
| Carcaça do conversor | Envolve o catalisador e forma parte do compartimento do escapamento | Esta é uma consulta sobre material de carcaça, não uma especificação de chapa para escudo térmico externo |
| Escudo térmico montado no escapamento | Fornece uma barreira térmica próxima ao corpo do conversor ou à seção de escapamento de conexão | Formato local, detalhes de fixação, folga e condições operacionais do escudo |
| Escudo inferior montado na carroceria | Separa a fonte de calor do escapamento do assoalho, túnel ou componentes adjacentes do veículo | Contorno do painel, pontos de montagem na carroceria do veículo e folga durante todo o movimento do escapamento |
| Escudo isolado com face metálica | Combina camadas metálicas com uma camada isolante especificada | A pilha completa de camadas, não apenas o metal externo visível |
Marque o lado da fonte de calor e o lado da carroceria do veículo no desenho. Inclua uma vista do conjunto: um contorno plano sozinho não pode mostrar qual superfície está voltada para o conversor ou como a peça acabada é suportada.

As reações catalíticas podem liberar calor à medida que os poluentes do escapamento são convertidos. A Walker descreve essa geração de calor em sua explicação sobre a operação do conversor. Uma especificação de material copiada de um escudo de tubo próximo, portanto, precisa ser verificada em relação à instalação do conversor, em vez de ser aceita sem alterações.
Para o desenvolvimento, identifique o que a barreira deve proteger: um painel do assoalho, um conector de fiação, uma linha de fluido ou outro conjunto. Atribua a cada componente protegido um limite de temperatura acordado e um local de medição. O objetivo não é apenas fazer com que a face exposta do escudo pareça intacta após um teste.
Mantenha o superaquecimento anormal do conversor separado do desenvolvimento do escudo. Falhas no motor, incluindo falhas de ignição, podem causar temperaturas excessivas no conversor. Um escudo diferente não repara a falha subjacente; a orientação sobre falhas em conversores da Walker enfatiza a identificação e a correção da causa.
Para uma barreira moldada próxima ao conversor, avalie o aço inoxidável em relação à exposição térmica medida, condições ambientais e requisitos de conformação. Especifique o grau em vez de aprovar uma cotação que diz apenas aço inoxidável. A resistência à oxidação dependente do grau, a resistência a temperaturas elevadas e a expansão térmica estão documentadas em dados técnicos de aço inoxidável resistente ao calor.

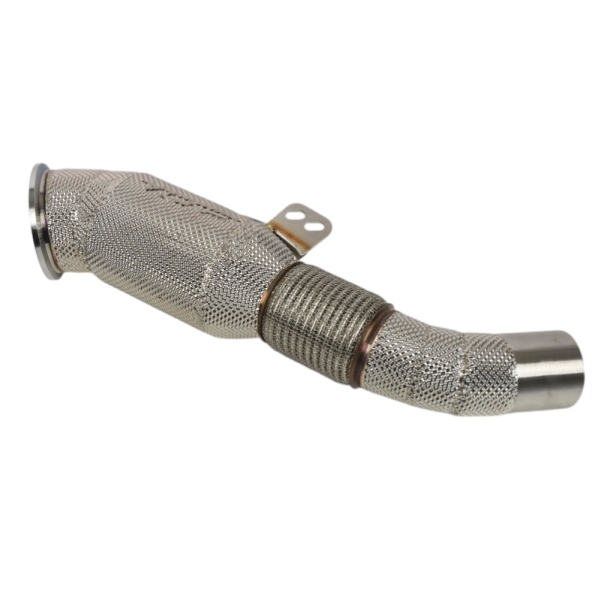

A chapa de barreira térmica de aço inoxidável estampado da BSTFLEX é oferecida para a fabricação de escudos térmicos personalizados, incluindo aplicações em conversores catalíticos. Forneça a liga necessária, a espessura do metal base e o desenho de conformação para que a chapa proposta possa ser revisada em relação ao componente real.
O alumínio é um material estabelecido para blindagem térmica automotiva, mas sua adequação deve ser avaliada na temperatura de operação da chapa, não inferida a partir do nome do componente de exaustão. Para um painel montado na carroceria, avalie a liga e o temperamento selecionados juntamente com o espaçamento, suportes e a durabilidade necessária.

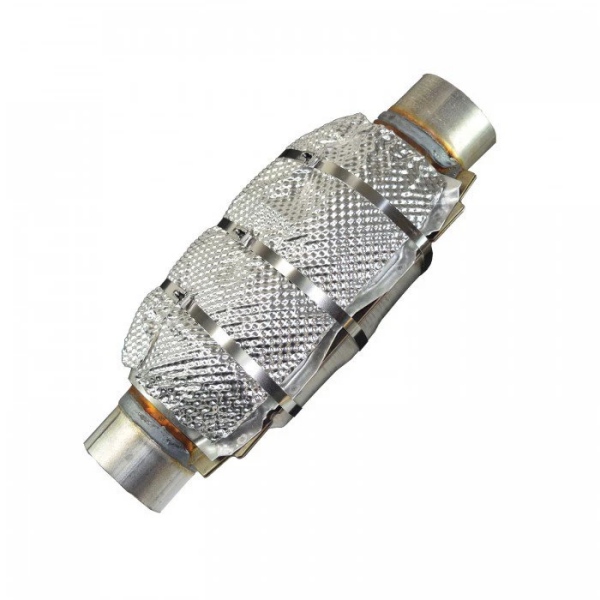

BSTFLEX material de blindagem térmica de alumínio estampado é uma opção de chapa moldável para barreiras radiantes personalizadas. Uma proposta para blindagem térmica de conversor catalítico de alumínio deve mostrar onde a chapa se localiza e se é uma barreira independente ou uma camada de um conjunto maior.
Material de blindagem térmica Inconel Liga 625 oferece outra opção para projetos de exaustão exigentes. Avalie-a em relação a um requisito definido, como uma limitação de durabilidade de material identificada, em vez de tratá-la como a especificação padrão para todo conversor.
A duração da exposição importa. Dados da Haynes' Alloy 625 descreve a resistência útil e a resistência à oxidação, mas também alerta sobre a fragilização após exposição prolongada a temperaturas elevadas. Uma designação de liga de alta temperatura não é uma aprovação de serviço contínuo ilimitado.
As especificações de substituição e OEM podem exigir aço aluminizado. Não encurte essa descrição para alumínio.
O aço aluminizado possui um substrato de aço com um revestimento contendo alumínio. Por exemplo, a Cleveland-Cliffs descreve seu Aço Aluminizado Tipo 1 como aço revestido por imersão a quente com uma camada de alumínio-silício. É uma construção de material diferente de uma chapa cujo metal base é alumínio.
Essa distinção afeta as decisões de substituição. Quando o desenho especificar aço revestido, solicite os requisitos de substrato e revestimento. Não cotar alumínio puro como equivalente com base em uma aparência prateada semelhante. Da mesma forma, não presuma que toda blindagem externa usa a mesma liga que a carcaça do conversor abaixo dela.

Uma chapa estampada nua e uma blindagem de conversor isolada são produtos diferentes. Uma face externa de alumínio não revela se a peça também contém isolamento, outra camada de metal ou um espaço interno projetado.
Para uma solicitação multicamadas, mostre a ordem das camadas do conversor para a carroceria do veículo, suas especificações individuais, fechamento de borda e detalhes de fixação. Indique se a espessura se refere a uma pele metálica individual, ao isolamento ou ao conjunto completo.
Não transfira uma classificação de temperatura ou reivindicação de redução de calor de uma blindagem composta acabada para seu revestimento metálico. Pergunte o que foi testado, como foi instalado e onde o resultado foi medido.
Da mesma forma, não aplique uma porcentagem universal de cobertura do conversor a um novo projeto. Mudanças na cobertura, isolamento e ventilação devem ser revisadas com o engenheiro do conversor ou do sistema do veículo e validadas para essa instalação. Mais fechamento não é, por si só, uma melhoria demonstrada.
Inclua a exposição ambiental na especificação, não apenas o resultado térmico inicial. A Walker identifica impacto na estrada, corrosão, choque térmico e fadiga entre os mecanismos de danos relacionados ao conversor. Para um programa de blindagem da parte inferior da carroceria, estes fornecem pontos de partida úteis para definir as verificações de durabilidade aplicáveis.
Revise os fixadores, arruelas de suporte, interfaces de material e bordas aparadas como um conjunto. Pergunte se água ou detritos podem se acumular em uma borda dobrada, se uma área de montagem está adequadamente suportada e se os materiais adjacentes exigem uma medida de controle de corrosão. Use soluções aprovadas pelo projeto em vez de adicionar revestimentos ou arruelas não especificados durante a produção.
Não trate uma barreira térmica fina como uma placa de proteção (skid plate). Se a proteção contra impacto também for necessária, declare-a como um requisito de desempenho separado e valide a estrutura de acordo.
A estampagem também pertence à revisão de conformação. Verifique se o padrão proposto permanece compatível com flanges, seções curvas e áreas de fixação. O papel estrutural mais amplo é discutido em por que as blindagens térmicas automotivas usam metal estampado; para o desenho de compra, defina o padrão e a condição formada aceitável.
Envie o desenho do componente e seu contexto de montagem juntos. Para um projeto existente, inclua a especificação de material aprovada e a revisão. Para trabalho de desenvolvimento, identifique quais campos são fixos e quais permanecem abertos para revisão do fornecedor.
| Campo de Especificação | Informações a Incluir |
|---|---|
| Escopo de fornecimento | Chapa estampada, peça cortada ou componente formado; identifique quem realiza cada operação subsequente |
| Referência de instalação | Localização do conversor, arranjo montado no escapamento ou na carroceria, e orientação da fonte de calor |
| Identificação do material | Liga ou grau, temperamento ou condição de fornecimento, e especificação de revestimento quando aplicável |
| Dimensões da chapa e do padrão | Espessura do metal base, dimensões da chapa, perfil estampado e tolerâncias |
| Detalhes da interface | Referências de montagem, furos, flanges, método de fixação, componentes de acoplamento e folgas necessárias |
| Requisitos térmicos | Condições medidas ou previstas com locais, durações e limites dos componentes protegidos |
| Requisitos de aceitação | Critérios aplicáveis de conformação, térmicos, vibração, corrosão e inspeção |
| Requisitos de compra | Quantidade de protótipos, demanda de produção, forma de entrega e documentação de material necessária |
Uma amostra usada pode esclarecer a forma, mas identifique qualquer distorção, corrosão ou falta de recursos de fixação. Não tome uma borda danificada ou um furo de montagem alongado como a nova referência de produção sem verificar o projeto pretendido.
Acorde um método de comparação antes de selecionar o material de produção. Use o mesmo regime do conversor, posição de blindagem, arranjo de montagem e pontos de medição dos componentes protegidos. Se a geometria ou o isolamento mudarem entre as amostras, registre essas alterações; o resultado será então uma comparação de conjuntos, não apenas de metais.
Defina o que constitui uma aprovação. Critérios úteis podem incluir temperaturas dos componentes protegidos, folga retida, deformação aceitável e integridade da fixação após a exposição acordada. Onde a contaminação em serviço for relevante, inclua o condicionamento especificado em vez de avaliar apenas uma amostra nova e limpa.
Uma declaração como "reduz o calor em uma certa porcentagem" está incompleta sem a quantidade medida. Fluxo de calor radiante, aumento da temperatura da superfície e temperatura do ar da cabine não são resultados intercambiáveis. Solicite o arranjo de teste e a base de medição antes de usar uma alegação de desempenho em uma decisão de compra.
A construção varia. Aço inoxidável, aço revestido e barreiras à base de alumínio são todos relevantes para a blindagem da área do conversor. Identifique se a peça está próxima ao conversor, fixada na carroceria do veículo ou construída como um conjunto isolado antes de selecionar o material. A liga Alloy 625 pode ser avaliada para uma função especificamente justificada.
Não. A blindagem térmica controla a exposição ao calor; uma placa antifurto destina-se a restringir o acesso ao conversor. Não presuma que uma função comprove a outra. Qualquer alegação combinada precisa de sua própria evidência de projeto e validação.
Não como uma substituição direta sem validação. Remover o isolamento ou uma camada metálica adicional altera o conjunto. Primeiro, estabeleça a construção original e o desempenho necessário do lado protegido.
Uma fotografia é útil para uma discussão inicial, mas um orçamento de produção preciso precisa de dimensões, requisitos de material, interfaces e escopo de fornecimento. Inclua uma vista do conjunto ou uma amostra quando a forma instalada for difícil de comunicar.
A BSTFLEX oferece chapas de barreira térmica de aço inoxidável e alumínio estampadas, juntamente com material de escudo térmico Alloy 625, para projetos de proteção térmica personalizados. Use os links de produtos acima para identificar a família de materiais e, em seguida, envie o desenho e a especificação para análise.
Para uma aplicação de conversor catalítico, informe se você precisa de chapa para seu próprio processo de conformação, peças cortadas ou um componente desenvolvido. As classes, têmperas, espessuras, padrões e opções de processamento solicitados devem ser confirmados em relação ao projeto, em vez de presumir que são intercambiáveis ou que estão em estoque.
Envie à BSTFLEX sua solicitação de cotação (RFQ) de material para escudo térmico de conversor catalítico com o desenho do conjunto, material necessário ou critérios de seleção, quantidade de protótipos e demanda de produção esperada.
