Uma manta de soldagem pode ser grande o suficiente em um pedido de compra e ainda deixar parte do equipamento exposto após a instalação. O tecido usado para quedas laterais, sobreposições e dobras não está mais disponível para cobrir a superfície principal. Bainhas e costuras também podem fazer com que um tamanho nominal seja diferente das dimensões finais.
Este guia de tamanhos de mantas de soldagem compara os formatos de 6x6, 6x8, 8x8 e 10x10 pés, e explica como especificar o tamanho final e o layout dos ilhoses para sua instalação.
A BSTFLEX fabrica mantas de soldagem industriais nessas dimensões e em outros tamanhos personalizados. Os quatro tamanhos abaixo são formatos de referência, não os limites da nossa gama de fabricação. Envie as dimensões que sua aplicação exige em vez de alterar a instalação para se ajustar a uma lista curta de tamanhos.

Neste guia, 6x6 significa 6 pés por 6 pés, não 6 polegadas ou 6 metros. Os valores métricos abaixo são conversões exatas das dimensões declaradas; eles não são tolerâncias de fabricação ou uma garantia de tamanho final para um produto não especificado.
| Referência de tamanho | Dimensões em polegadas | Dimensões em milímetros | Área plana |
|---|---|---|---|
| Manta de soldagem de 6x6 pés | 72 x 72 pol. | 1828,8 x 1828,8 mm | 36 pés quadrados |
| Manta de soldagem de 6x8 pés | 72 x 96 pol. | 1828,8 x 2438,4 mm | 48 pés quadrados |
| Manta de soldagem de 8x8 pés | 96 x 96 pol. | 2438,4 x 2438,4 mm | 64 pés quadrados |
| Manta de soldagem de 10x10 pés | 120 x 120 pol. | 3048 x 3048 mm | 100 pés quadrados |
| Manta de soldagem personalizada | Especifique a largura e o comprimento necessários | Fabricado conforme as dimensões acordadas | Depende do tamanho aprovado |
Uma manta de 1800 x 1800 mm não tem exatamente o mesmo tamanho que uma manta de 6x6 pés. Da mesma forma, 3000 x 3000 mm é menor que 10x10 pés. Use uma unidade de controle no pedido e identifique quaisquer dimensões convertidas como valores de referência.
Uma manta de soldagem de 6x8 adiciona dois pés em uma direção em comparação com uma manta de 6x6. Esse comprimento extra pode ser alocado para uma superfície coberta mais longa ou uma queda suspensa maior, dependendo do layout. Isso não aumenta ambas as dimensões.
Para um painel suspenso retangular, marque qual borda é a superior. Um painel medindo 6 pés de largura por 8 pés de altura precisa de um layout de fixação diferente de um instalado com 8 pés de largura por 6 pés de altura, embora ambos usem a mesma área de tecido.
Uma manta de soldagem de 8x8 tem 64 pés quadrados de área plana; uma de 10x10 tem 100 pés quadrados. O formato maior oferece mais material para cobertura, mas também aumenta o peso do tecido quando a construção é idêntica.
Antes de selecionar o painel maior, verifique o suporte disponível, o acesso para instalação e como a manta será removida e armazenada. Um tamanho maior não oferece, por si só, uma classificação de temperatura mais alta ou estabelece adequação para respingos mais pesados.

Três medidas precisam ser mantidas separadas: o tamanho de corte do tecido, o tamanho final da manta e a cobertura restante após a instalação.
O tamanho de corte é a dimensão do material antes da costura. O tamanho final é a dimensão externa após a conclusão das bainhas e costuras. A cobertura instalada é o que permanece disponível após a manta ser estendida, sobreposta ou fixada.
Por exemplo, nossa manta de soldagem de tecido de sílica página observa que bainhas e costuras reduzem as dimensões finais em relação ao tamanho nominal inicial. Para um novo pedido personalizado, identifique as dimensões finais de que você precisa e peça a confirmação da margem de corte e da tolerância do tamanho final.
Uma instrução clara é: Dimensões finais da manta necessárias: 2000 mm de largura x 3000 mm de comprimento após a bainha e costura. Confirme a tolerância de fabricação antes da produção.
Isso é mais preciso do que pedir uma manta 2 x 3 sem declarar a unidade ou se as dimensões se aplicam antes ou depois da fabricação.
Registre a largura coberta necessária e a queda vertical, depois identifique as posições de suporte. Inclua a relação entre a linha de suporte, os centros dos ilhoses e as bordas da manta finalizada. As dimensões externas de uma estrutura, por si só, podem não descrever o painel que se encaixa dentro dela.
Onde os painéis se encontram, leve em conta a sobreposição planejada. Identifique quaisquer aberturas ao redor de tubos, cabos ou elementos estruturais para que o arranjo de fixação possa ser revisado com o requisito de cobertura.
Meça ao longo do caminho pretendido do tecido, incluindo seções elevadas e quedas laterais. Uma medida feita apenas na parte superior do equipamento não inclui o tecido necessário para alcançar as laterais.
Para equipamentos irregulares, forneça fotografias e um esboço marcado. Mostre quais superfícies exigem cobertura e onde a manta deve permanecer livre de peças móveis, aberturas de ventilação ou pontos de acesso para manutenção.
Somar as larguras impressas em várias mantas superestima a cobertura instalada quando suas bordas se sobrepõem. Para painéis planos, a largura coberta combinada é a soma de suas larguras finais menos a sobreposição total entre elas. Dobras e mudanças de direção consomem material adicional.
Não use uma margem de sobreposição fixa como prova de contenção adequada de faíscas. O local de trabalho, a trajetória das partículas, as aberturas e o método de instalação precisam ser avaliados para a operação de trabalho a quente real.

Pedir uma manta de soldagem com ilhoses é apenas parte da especificação. O layout dos furos deve corresponder à instalação. Uma manta destinada a ser pendurada pela borda superior pode precisar de um arranjo diferente de um painel fixado em todo o seu perímetro.
| Detalhe do ilhós | O que o comprador deve especificar |
|---|---|
| Posição | Borda superior, bordas selecionadas, cantos ou todos os quatro lados; identifique a orientação instalada |
| Diâmetro interno | Abertura livre necessária para atender ao hardware de fixação selecionado |
| Espaçamento | Passo centro a centro, passo máximo ou locais dos furos dimensionados individualmente |
| Deslocamento da borda | Distância do centro de cada ilhós até a borda do tecido finalizado |
| Reforço | Requisitos de bainha e reforço local para revisão com o tecido escolhido |
| Material do hardware | Metal solicitado e condições relevantes de calor, umidade ou corrosão |
Onde uma estrutura existente possui pontos de fixação fixos, envie suas coordenadas ou um esboço dimensionado. Não presuma que furos espaçados uniformemente se alinharão com a estrutura.
Essas instruções são diferentes. O passo máximo permite que o fabricante distribua os furos mantendo cada intervalo abaixo de um limite acordado. Locais exatos exigem que os centros dos furos correspondam a um desenho.
Declare como os cantos devem ser tratados e confirme o número total de furos. Quando um passo não se divide uniformemente em uma borda, o desenho deve mostrar como a distância restante é distribuída.
Mantenha as unidades consistentes aqui também. Um passo de 18 polegadas equivale a 457,2 mm, não 450 mm. A diferença importa quando a manta precisa se ajustar ao hardware existente.
Ilhoses são recursos de fixação, não pontos de içamento para equipamentos. O tecido, o reforço, os fixadores e a estrutura de suporte devem ser considerados em conjunto; adicionar mais furos não estabelece uma classificação de carga segura.
A BSTFLEX pode fabricar mantas de soldagem em dimensões diferentes de 6x6, 6x8, 8x8 e 10x10 pés. Os requisitos podem incluir painéis menores, mantas retangulares longas, painéis de substituição para instalações existentes e coberturas para equipamentos maiores.
Por exemplo, um comprador pode especificar um painel acabado de 1500 x 2500 mm ou uma manta de 2000 x 3000 mm em vez de selecionar o formato imperial mais próximo. Dimensões, tolerâncias e detalhes de fixação devem ser acordados em conjunto.
Mantas grandes podem exigir painéis de tecido unidos, dependendo da largura útil do material selecionado. Informe se as costuras são aceitáveis e identifique quaisquer locais onde uma costura possa interferir na instalação. Um tamanho total personalizado não significa necessariamente uma construção sem costuras e de largura única.
Para painéis moldados, aberturas de acesso ou recortes, envie um desenho para revisão de construção. Para pedidos recorrentes de OEM, use uma revisão de desenho aprovada para que as mantas de substituição mantenham as mesmas dimensões e padrão de furos.
As dimensões definem a geometria, não o nível de proteção. Selecione o material e a construção acabada para a exposição antes de finalizar o tamanho e o layout de fixação.
| Opção de material | O que confirmar juntamente com o tamanho |
|---|---|
| Fibra de vidro tratada termicamente ou fibra de vidro revestida com acrílico | Peso do tecido, acabamento da borda e se o grau selecionado é adequado para a posição de instalação pretendida |

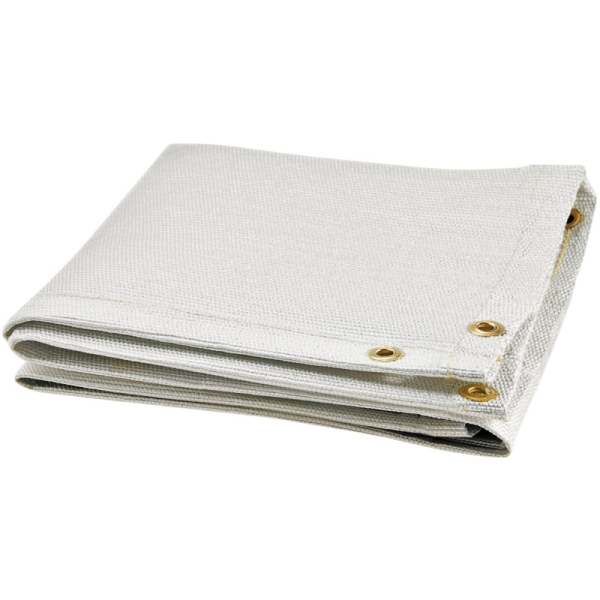

| Tecido de sílica | Grau do tecido, peso, disposição da costura e as dimensões acabadas após a fabricação |

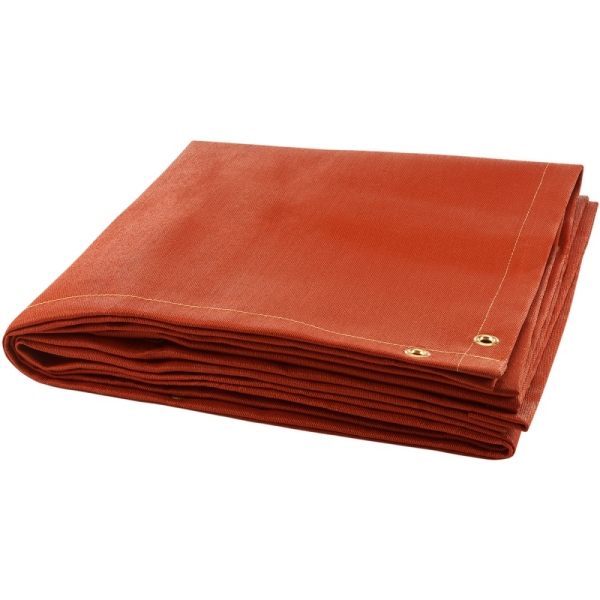

| Fibra de vidro revestida com silicone ou sílica revestida com silicone | Limites de serviço do revestimento e do substrato, requisitos de manuseio e reforço em torno dos pontos de fixação |

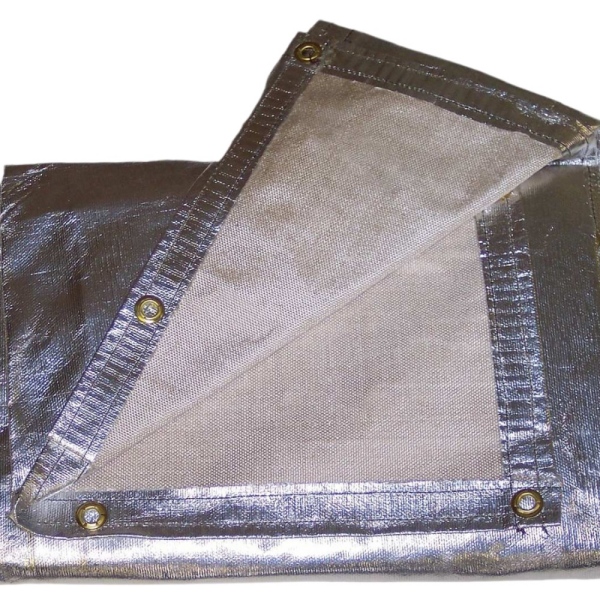

| Fibra de vidro aluminizada | Qual superfície fica voltada para a fonte de calor radiante e se a exposição proposta inclui respingos diretos |
| Feltro de fibra de carbono | Espessura, requisitos de caimento e um suporte ou construção de borda adequado para o feltro selecionado |
Para as diferenças entre essas construções, leia nosso guia de materiais para mantas de soldagem. Para exposição contínua, limites de revestimento e posição de instalação, consulte classificações e seleção de mantas de soldagem de alta temperatura.
Não presuma que uma manta destinada à interceptação vertical de faíscas seja adequada para a coleta horizontal de escória. Da mesma forma, uma manta grande não substitui a remoção de materiais combustíveis, a avaliação de aberturas ocultas, a manutenção da ventilação ou a aplicação dos procedimentos de trabalho a quente do local. Não trate uma manta de soldagem comum como proteção ocular certificada contra a radiação do arco de soldagem.

O que se segue é uma especificação de compra ilustrativa, não uma configuração de produto testada ou uma recomendação para um processo de soldagem específico.
| Item | Exemplo Requisito do pedido |
|---|---|
| Dimensões acabadas | 2000 mm de largura x 3000 mm de altura após a bainha e costura |
| Tolerância de tamanho | Fornecedor deve declarar; comprador deve aprovar antes da produção |
| Orientação | Painel vertical; a borda de 2000 mm é a parte superior |
| Material | A ser selecionado após análise do processo, exposição ao calor e condições de respingos |
| Acabamento da borda | Bainhas reforçadas; construção a ser confirmada com o material selecionado |
| Ilhoses | Locais, abertura livre e deslocamentos de borda devem seguir um desenho de fixação aprovado |
| Costuras | O fornecedor deve apresentar quaisquer junções de painel propostas para aprovação |
| Quantidade e embalagem | O comprador deve declarar a quantidade do pedido, a demanda recorrente e os requisitos de embalagem individual |
Inclua uma fotografia ou esboço da instalação e descreva a operação de soldagem, corte ou esmerilhamento. Isso fornece ao fornecedor tanto o requisito dimensional quanto o contexto operacional necessário para analisá-lo.
Sim. Outros tamanhos de mantas de soldagem podem ser fabricados sob medida. Especifique a largura e o comprimento acabados necessários em pés, polegadas ou milímetros, juntamente com os requisitos de material e fixação.
Não necessariamente. Um tamanho nominal pode se referir ao tecido antes que as bainhas e costuras sejam concluídas. Pergunte se o tamanho cotado é o tamanho de corte ou o tamanho acabado, e confirme as dimensões acabadas e a tolerância no pedido.
Sim. A BSTFLEX oferece construções sem ilhoses, bem como arranjos de fixação personalizados. Indique como a manta será colocada ou fixada para que o acabamento da borda possa ser especificado adequadamente.
Depende do layout de fixação e da construção da manta acabada. Para uma estrutura existente, forneça os locais reais dos pontos de fixação. Para uma nova instalação, concorde com o arranjo de suporte, espaçamento dos furos e reforço antes da fabricação.
Cortar uma manta acabada pode remover suas bainhas, reforço ou pontos de fixação e pode deixar uma borda que precisa de acabamento adicional. Especifique as dimensões acabadas necessárias na fase de pedido ou obtenha instruções de fabricação específicas do material antes de modificar uma manta.
Ela oferece mais área plana, não um nível de proteção automaticamente superior. O desempenho térmico e contra respingos depende do material selecionado, da construção e das condições de exposição.
Envie à BSTFLEX suas dimensões acabadas, material preferido ou condições operacionais, desenho dos ilhoses, quantidade e requisitos de embalagem. Para um painel de substituição, inclua fotografias e as medidas dos pontos de fixação existentes.
Seja o requisito uma manta de soldagem 6x6, um painel suspenso 6x8, uma cobertura de equipamento 8x8, uma manta 10x10 ou outro tamanho personalizado, a cotação pode ser preparada com base nas dimensões e construção necessárias.
