Linha de costura de aço inoxidável condutora: como especificá-la para calor, controle estático e circuitos têxteis

Uma linha de aço inoxidável pode manter uma costura de isolamento térmico unida, fornecer um caminho para dissipação estática ou conectar componentes em um circuito têxtil. Cada trabalho impõe demandas diferentes à linha. Antes de comparar preços, defina o que a costura finalizada precisa fazer.

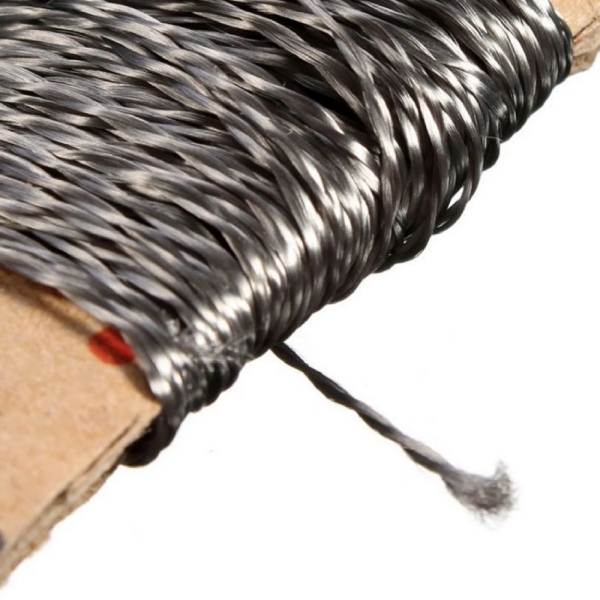

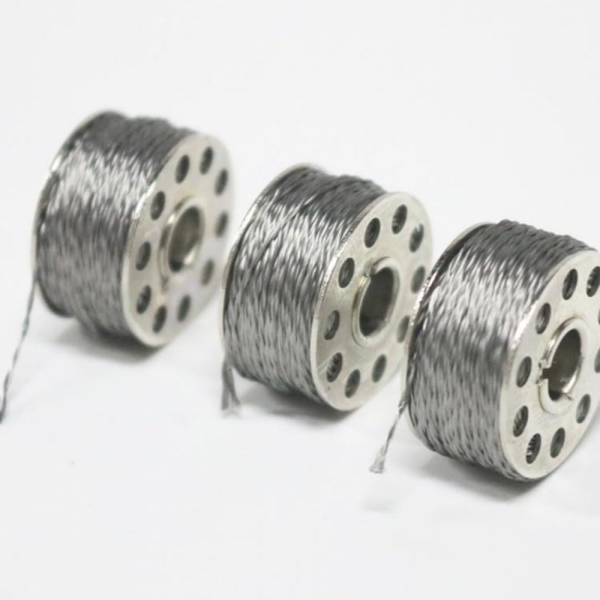

A linha de costura de aço inoxidável condutora usa fibras de aço inoxidável ou filamentos finos para combinar uma construção costurável com condutividade elétrica. O desempenho depende da liga, disposição dos filamentos, tamanho da linha, torção e acabamento da superfície. Duas linhas descritas como “aço inoxidável” podem se comportar de maneira diferente na mesma máquina de costura ou montagem elétrica.

BSTFLEX Linha de costura de aço inoxidável 304 fornece um ponto de partida para o fornecimento industrial. Envie a aplicação e o desempenho necessário com sua consulta para que a construção proposta possa ser avaliada em relação à sua montagem de tecido.

Comece com a função da costura

Costura em alta temperatura: avalie a costura sob calor

Fabricantes de jaquetas de isolamento removíveis, almofadas térmicas e coberturas têxteis industriais podem considerar a linha de costura de aço inoxidável quando uma costura metálica for necessária. A questão é quão bem essa costura retém a resistência necessária após a exposição.

Especifique a temperatura na linha da costura, duração da exposição, carga mecânica e frequência de aquecimento e resfriamento. A temperatura do equipamento coberto pode diferir da temperatura em uma costura externa. Inclua as camadas de tecido e a localização da costura ao solicitar uma recomendação.

Um ponto de fusão não é uma classificação de temperatura de trabalho. Oxidação, perda de resistência, acabamentos de superfície e materiais circundantes podem limitar o serviço muito antes de o metal derreter. A operação contínua e a exposição de pico breve devem ser avaliadas separadamente para a construção oferecida.

Controle estático: especifique um caminho condutor completo

Uma linha de costura antiestática precisa de um papel definido na montagem têxtil. Identifique as superfícies que ela deve conectar, a faixa de resistência necessária e como a montagem finalizada se conectará ao sistema de aterramento pretendido.

Uma linha de baixa resistência por si só não estabelece o desempenho de controle estático de uma vestimenta ou cobertura industrial. Costura descontínua, contato ruim entre painéis ou uma terminação inadequada podem interromper o caminho. Especifique testes de aceitação no artigo finalizado, incluindo quaisquer condições de lavagem ou abrasão relevantes para seu uso.

Circuitos têxteis: considere o comprimento e as conexões

A linha condutora pode ser avaliada para interruptores têxteis, conexões de sensores e outros circuitos de baixa corrente. Comece com a resistência permitida e a queda de tensão do circuito. Em seguida, considere o comprimento da linha dentro do padrão de costura, o caminho de retorno e as conexões aos componentes.

Uma rota costurada consome mais linha do que a distância em linha reta entre seus pontos finais. Laços e a formação do ponto adicionam comprimento, enquanto contatos adicionam resistência. Defina tanto a resistência por metro da linha fornecida quanto a resistência aceitável de ponta a ponta do circuito montado.

Leia a resistência elétrica como uma especificação

O termo “condutor” confirma uma característica do material; ele não informa se uma linha específica atende aos seus requisitos de projeto. Para linha de costura eletricamente condutora, peça a resistência em ohms por metro (Ω/m), a tolerância e as condições de medição.

Como uma primeira estimativa, multiplique a resistência por metro pelo comprimento real da linha no caminho. Por exemplo, uma linha hipotética classificada em 10 Ω/m contribuiria com cerca de 5 Ω ao longo de 0,5 m, antes de adicionar a resistência de conexão. Este é um exemplo de cálculo, não uma especificação de produto BSTFLEX.

Registre o comprimento da amostra, temperatura de teste, tensão aplicada e método de contato ao comparar medições. Se o projeto depender de baixa resistência, os cabos de medição e a resistência de contato também precisam ser contabilizados. Use um método de aceitação de produção acordado que possa ser repetido em lotes subsequentes.

A capacidade de corrente requer avaliação separada. O valor de Ω/m de uma linha por si só não estabelece uma corrente operacional segura, particularmente dentro de uma pilha de tecido que pode reter calor.

Especifique a construção junto com a liga

O grau da liga identifica o metal, mas não descreve totalmente uma linha de costura. Estabeleça se o produto cotado é um fio de fibra inoxidável, uma construção multifilamentar contínua ou uma linha híbrida com cobertura têxtil.

Essas diferenças influenciam o manuseio, o comportamento de flexão, a abrasão e o contato elétrico. Um acabamento que melhora a costura também pode afetar o contato com outra superfície condutora. Solicite detalhes de construção e acabamento quando a costura tiver uma função elétrica.

Para uma especificação de linha de costura de aço inoxidável 304 existente, cite o grau exatamente. Se você estiver considerando 316L ou outra alternativa, descreva o ambiente de exposição e peça uma avaliação separada. Uma substituição de grau não deve ser tratada como prova de igual resistência, resistência elétrica ou costurabilidade da linha.

Onde a aplicação requer principalmente costura resistente ao calor, compare as construções disponíveis dentro da linha de produtos BSTFLEX linha de costura de alta temperatura. Selecione o material em torno do sistema de tecido, requisitos de costura e condições operacionais.

Uma especificação prática para compradores industriais

• Aplicação: Jaqueta de isolamento, almofada térmica, montagem de controle estático, têxtil de sensor ou outro uso definido.
• Material e construção: Liga necessária, construção de filamento ou fibra, disposição das camadas e qualquer acabamento permitido.
• Tamanho da linha: Diâmetro finalizado ou densidade linear, tolerância e uma amostra existente, quando disponível.
• Requisito elétrico: Resistência por metro, tolerância, condições de teste e resistência máxima do caminho montado.
• Requisito mecânico: Força de ruptura, alongamento, carga da costura e flexão ou abrasão esperada.
• Exposição térmica: Temperatura contínua da costura, temperatura de pico e duração, atmosfera e ciclagem térmica.

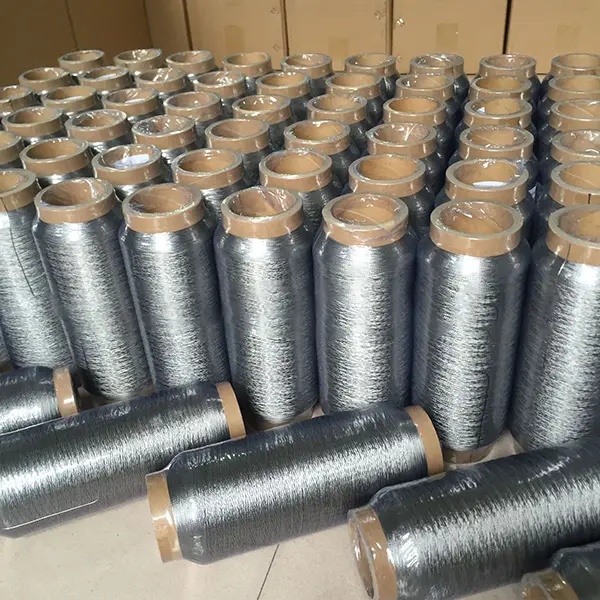

• Costura e fornecimento: Pilha de tecido, tipo de máquina e ponto, quantidade de teste, formato do carretel e quantidade de produção.

Se um desenho ainda não contiver esses detalhes, uma amostra de linha existente e um componente costurado representativo são pontos de partida úteis. Explique o que funciona no projeto atual e o que precisa melhorar, como quebra de linha, retenção de costura ruim ou contato elétrico instável.

Aprove a linha na pilha de tecido real

Um teste de produção curto deve usar a máquina, agulha, padrão de ponto e pilha de material completa pretendidos. Inspecione o caminho da linha em busca de guias ásperas, rebarbas e curvas fechadas. Ajuste a tensão e a velocidade durante o teste, depois registre as configurações que produzem pontos consistentes.

Verifique se há filamentos rompidos, pontos pulados, danos ao tecido e distorção ao redor da costura. Aumentar o tamanho da linha pode alterar a necessidade da agulha e o efeito no tecido, portanto, uma linha solta mais forte não cria automaticamente uma costura final mais resistente.

Para um produto térmico, avalie o desempenho da costura após exposição representativa ao calor. Para um conjunto condutor, meça a continuidade e a resistência após os ciclos relevantes de dobramento, manuseio ou limpeza. Registre a construção da amostra para que entregas posteriores possam ser comparadas com a versão aprovada.

Perguntas Comuns de Compra

A linha de costura de aço inoxidável pode substituir o fio isolado?

Ela pode servir como condutor em um circuito têxtil adequadamente projetado, mas a linha condutora nua não possui isolamento elétrico inerente. O espaçamento do circuito, as terminações, os limites de corrente e a proteção devem ser projetados para o conjunto completo.

Pode ser costurada em qualquer máquina de costura industrial?

A compatibilidade depende da construção da linha, da agulha, do sistema de tensão, do arranjo de alimentação e da pilha de tecido. Aprove um teste de costura representativo em vez de presumir a compatibilidade pelo nome da liga.

Uma linha condutora torna um produto acabado compatível com ESD?

Não. A conformidade depende do produto acabado, de seus caminhos condutores e dos requisitos de teste aplicáveis. A resistência da linha é um dos insumos para o projeto.

O que os compradores devem enviar quando nenhum tamanho de linha foi selecionado?

Envie os materiais e a espessura do tecido, os requisitos de ponto, as condições de serviço e a função mecânica ou elétrica. Inclua um desenho, uma amostra atual ou fotografias nítidas do conjunto, sempre que possível.

Discuta seus requisitos de linha de costura condutora com a BSTFLEX

Para consultas sobre linha de costura condutora de aço inoxidável, envie sua aplicação, requisito de liga, tamanho da linha ou amostra de referência, resistência necessária e condições de serviço. Adicione o método de costura, a preferência de carretel e a quantidade estimada do pedido.

Se a linha desempenhar funções estruturais e elétricas, declare ambos os requisitos. Solicite a especificação proposta e uma amostra de teste para que sua equipe possa avaliar o comportamento da costura, o desempenho da costura e a continuidade elétrica antes da aprovação da produção.
