A fita de isolamento de fibra de vidro tecida é um têxtil térmico usado para envolver tubulações industriais e detalhes de equipamentos locais.Selecioná-la para uma instalação de tubulação significa combinar a construção, as condições de serviço, a largura, a sobreposição e o método de fixação. Uma descrição como “fita resistente ao calor de 50 mm” deixa a instalação muito indefinida.
Este guia explica como transformar essa descrição em uma especificação viável para compras industriais e manutenção. Para a construção têxtil e as dimensões de rolo disponíveis, consulte afita de isolamento de fibra de vidro tecida BSTFLEXpágina do produto.
Comece com o trabalho que a fita deve realizar
Decida se o projeto exige isolamento local em um tubo quente, proteção de um componente exposto a uma fonte de calor externa ou uma camada de envolvimento dentro de um conjunto de isolamento maior. Essas são tarefas de projeto diferentes, mesmo quando o material parece semelhante.
Onde o controle de perda de calor ou uma temperatura máxima da superfície externa é especificado, avalie o sistema de isolamento completo. A temperatura do tubo, o diâmetro, a espessura do isolamento, o ambiente e o revestimento externo são importantes. O limite de temperatura de serviço de uma fita não lhe diz quão fria a superfície acabada ficará.

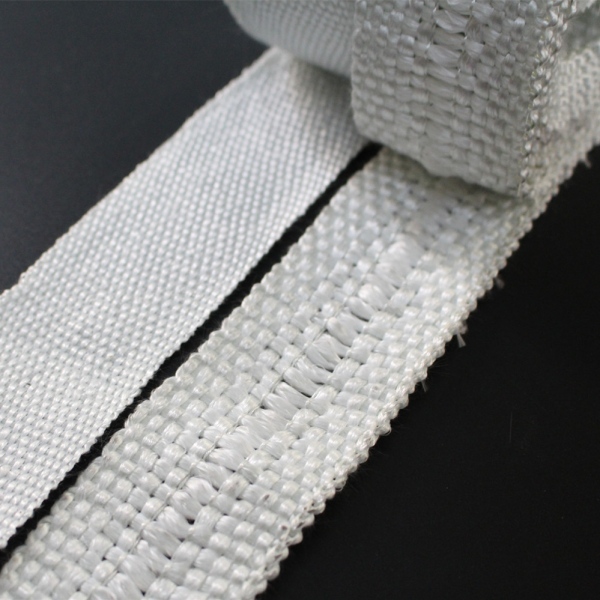

Identifique também exatamente o que está sendo comprado. Este artigo trata de fita de fibra de vidro tecida e texturizada. Não substitua por uma tira de reforço de malha aberta ou um tecido de revestimento diferente apenas porque sua descrição também contém as palavras “fita de vidro”.
Combine largura e espessura com a instalação
Meça o diâmetro externo onde a fita será colocada. Se estiver sendo aplicada sobre uma camada de isolamento existente, use o diâmetro externo dessa camada em vez do tamanho nominal do tubo. Registre suportes, curvas e restrições de acesso próximos antes de selecionar a largura do rolo.
| Detalhe da instalação | O que verificar antes de selecionar a fita |
|---|---|
| Tubo reto e acessível | Compare larguras práticas de fita e a sobreposição necessária. Uma tira mais larga pode reduzir o número de voltas, desde que fique uniforme. |
| Curvas apertadas ou transições curtas | Faça um teste de ajuste com uma tira mais estreita onde uma mais larga enruga ou deixa uma cobertura irregular. Inclua o manuseio extra e a margem de material. |
| Espaço livre limitado | Verifique a montagem final, incluindo camadas sobrepostas e fixações. A espessura nominal de camada única não é a espessura instalada. |
| Acesso para manutenção recorrente | Defina onde o envolvimento deve parar e como será removido. Mantenha os pontos de inspeção e a identificação necessária acessíveis. |
A largura rege a cobertura e o manuseio; a espessura contribui para a montagem instalada. Nenhuma deve ser escolhida independentemente do padrão de envolvimento. Aprove o ajuste em uma seção representativa antes de fazer um pedido de produção repetido.
Especifique a sobreposição antes de calcular a quantidade de rolos
A sobreposição é a parte de cada volta que cobre a volta anterior. Com 50% de sobreposição, metade da largura da fita fica sobre a volta anterior. Em um envolvimento ideal e uniforme, isso resulta em aproximadamente duas camadas sobre a maior parte da área coberta, excluindo inícios, fins e transições.
A página do produto de fita de fibra de vidro tecida da BSTFLEX descreve um arranjo de 50% de sobreposição. Trate isso como um detalhe de instalação para confirmar com o projeto, não como uma regra universal que comprova o desempenho de isolamento necessário.
Estimativa ilustrativa de quantidade: uma seção de tubo reto
Suponha um diâmetro externo de 60 mm, um comprimento de envolvimento de 1 m, largura de fita de 50 mm e 50% de sobreposição. Para o planejamento preliminar, divida a área da superfície cilíndrica pela largura da fita que contribui com nova cobertura:
Comprimento da fita ≈ π × diâmetro envolvido × comprimento do tubo ÷ [largura da fita × (1 − fração de sobreposição)]
Usando metros em tudo: 3,1416 × 0,060 × 1,0 ÷ [0,050 × 0,50] ≈7,54 m de fita.
Esta é uma estimativa geométrica para uma passagem de envolvimento sobreposta, não um projeto térmico testado. Exclui fixação nas extremidades, curvas, desperdício de corte e o aumento na circunferência devido à montagem do material. Passagens completas adicionais requerem material adicional. Confirme a margem final com uma instalação de teste.
Este cálculo explica por que um metro de tubo precisa de substancialmente mais do que um metro de fita de revestimento de fibra de vidro. Citar apenas o comprimento do trecho do tubo pode levar a uma quantidade de pedido incorreta.
Separe os limites de temperatura do têxtil do desempenho do adesivo
Solicite a classificação de serviço contínuo da construção exata da fita, juntamente com quaisquer condições anexadas a essa classificação. Registre picos de curta duração separadamente. Não use um valor de ponto de fusão ou uma temperatura citada para outro produto de fibra de vidro como o limite operacional para a fita selecionada.
Para uma versão com adesivo, especifique o adesivo como um requisito separado. Ele é necessário apenas para manter a tira na posição durante a montagem ou deve manter uma ligação durante a operação? Confirme a resposta com o fornecedor antes de confiar no adesivo como a fixação permanente.
Uma fibra de temperatura mais alta não torna automaticamente seu adesivo adequado para as mesmas condições. Da mesma forma, adicionar camadas não autoriza a operação do material acima de seu limite de serviço confirmado.
Planeje a fixação e o acesso para manutenção
Use o procedimento de manutenção aprovado do equipamento e libere a linha para trabalho seguro antes da instalação. Siga as instruções de manuseio do produto selecionado. Faça um teste de ajuste da fita ao redor da curva ou suporte mais difícil antes de cortar o lote completo.
Para envolvimento retido mecanicamente, especifique bandas, laços ou outras fixações aprovadas compatíveis que segurem a fita sem danificar o componente abaixo. O posicionamento do adesivo e a retenção mecânica são funções diferentes; a especificação de compra deve dizer qual é necessária.
Verifique se há lacunas, bordas dobradas, pontas soltas e acúmulo local excessivo. Após o comissionamento conforme o procedimento aprovado, agende uma inspeção em uma oportunidade de manutenção segura para confirmar se o revestimento e as fixações permanecem no lugar.
Escreva uma solicitação de cotação que possa ser repetida
Uma consulta útil fornece tanto o produto necessário quanto seu contexto de instalação. Inclua a largura da fita, espessura nominal, comprimento do rolo ou corte, quantidade total, diâmetro revestido, temperaturas de serviço e sobreposição proposta. Indique se a fita é simples ou com adesivo e inclua o arranjo de fixação.
Para produção recorrente de equipamentos, adicione um desenho ou referência de amostra aprovada, tolerâncias dimensionais e requisitos de embalagem. Para uma substituição, inclua a especificação anterior e fotografias da instalação em vez de confiar na cor ou aparência da fita antiga.
A BSTFLEX fornece fita de fibra de vidro tecida para requisitos de isolamento industrial e manutenção. Analise os tamanhos e construções de fita de fibra de vidro disponíveis , então envie suas dimensões e condições operacionais para uma cotação .
Duas perguntas de compra que vale a pena resolver
A fita de isolamento de fibra de vidro é sempre uma fita de isolamento tecida?
Não. O termo também pode se referir a outras construções, incluindo fitas de isolamento tricotadas. Especifique a construção tecida necessária, a espessura e a função pretendida em vez de tratar "fita de isolamento" como uma especificação completa de material.
A fita pode substituir um sistema de isolamento de tubulação especificado?
Não sem aprovação de engenharia. Um revestimento local e um sistema completo de isolamento de tubulação não são automaticamente equivalentes. Mantenha os requisitos de perda de calor, temperatura de superfície e ambientais do projeto como critérios de aceitação. Para outros materiais industriais ou estruturas de instalação, compare a linha de fitas industriais de alta temperatura da BSTFLEX .
