Fabricante de juntas de expansão de tecido personalizadas para sistemas de dutos industriais

Os sistemas de dutos industriais raramente operam em condições idênticas. As dimensões dos dutos, a temperatura do gás, a pressão, o movimento, a carga de partículas, a exposição a produtos químicos e o layout dos equipamentos podem variar substancialmente de uma instalação para outra. Por esse motivo, umjunta de expansão de tecido personalizadaO projeto deve ser elaborado com base nos dados operacionais reais, em vez de ser selecionado apenas pelo tamanho nominal do duto.

A BSTFLEX fabricajuntas de expansão personalizadas em tecido não metálicoPara dutos industriais de ar quente, exaustão, gases de combustão e gases de processo. Configurações redondas, retangulares, quadradas e não padronizadas podem ser produzidas de acordo com os desenhos do cliente, dimensões de juntas existentes e condições operacionais do projeto.

Nossa área de atuação no setor de fabricação inclui correias flexíveis, construções em tecido multicamadas, juntas isoladas, juntas de expansão de reposição e conjuntos completos fabricados para equipamentos OEM, novas instalações, projetos de manutenção e substituições durante paradas de fábrica.

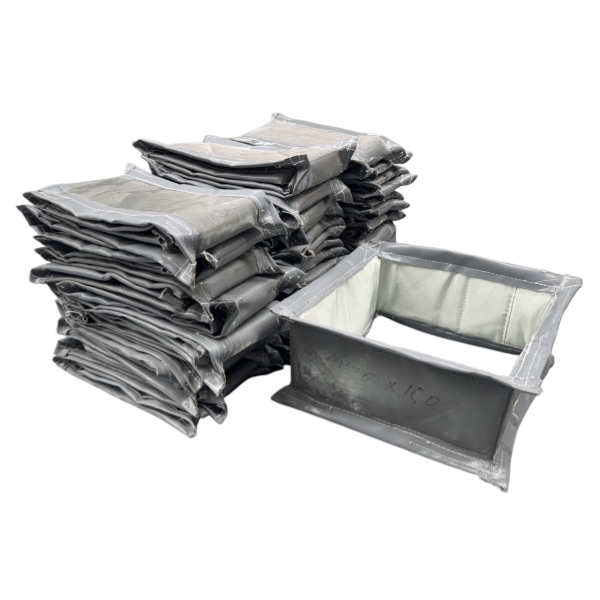

Juntas de dilatação de tecido instaladas ao redor do sistema de dutos

Uma junta de expansão têxtil não é simplesmente um pedaço de tecido resistente a altas temperaturas instalado entre dois flanges. Em um sistema de dutos industriais, a seção flexível precisa interagir com os equipamentos ao redor, acomodando a movimentação necessária e mantendo a vedação e o desempenho térmico adequados.

O projeto pode precisar levar em consideração:

• Compressão e extensão axial
• Deslocamento lateral horizontal e vertical
• Movimento angular
• movimento multidirecional combinado
• Ciclos térmicos
• vibração do equipamento
• Pressão positiva ou negativa no duto
• Exposição a gases quentes
• Umidade e condensados ​​químicos
• Poeira, cinzas volantes e partículas abrasivas
• Desalinhamento de instalação

A BSTFLEX avalia essas condições antes de determinar o sistema de material flexível, a geometria, a disposição do isolamento e a construção da fixação.

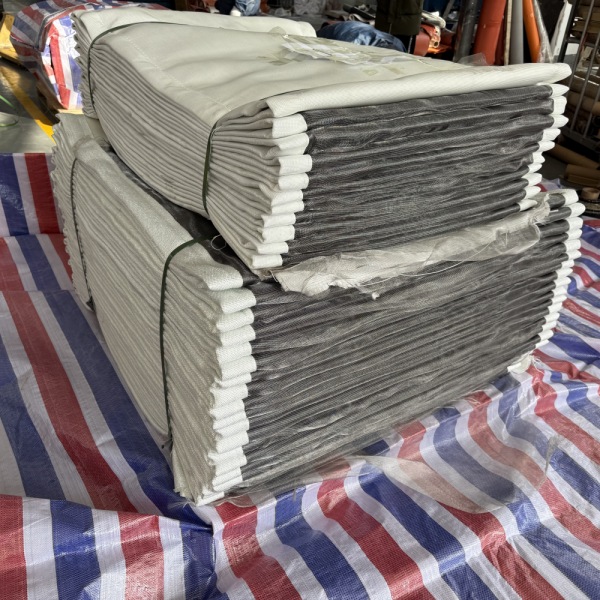

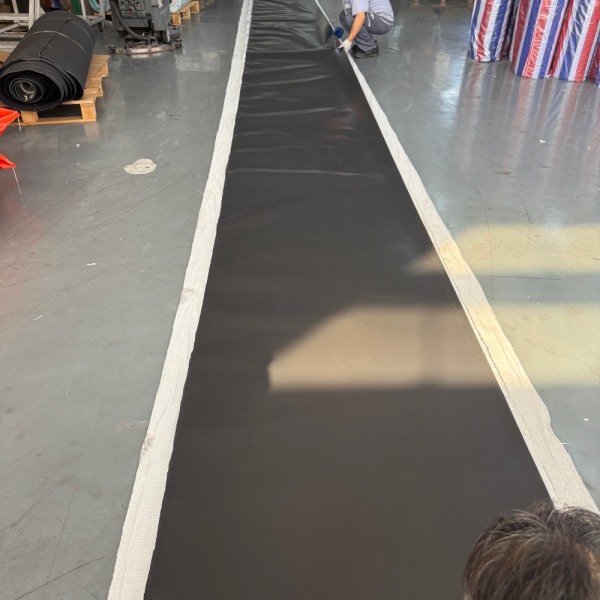

Capacidades de fabricação personalizada

As juntas de expansão industriais frequentemente apresentam dimensões e requisitos operacionais que não correspondem a um item padrão de catálogo. A BSTFLEX oferece suporte à fabricação sob medida para projetos específicos, tanto para novos equipamentos quanto para substituições.

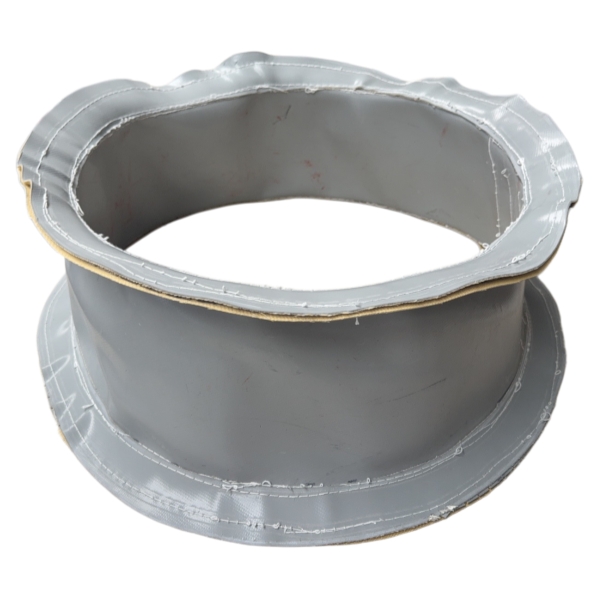

Juntas de dilatação redondas para tecido

As juntas de expansão cilíndricas de tecido são comumente instaladas em dutos cilíndricos, conexões de ventiladores, sistemas de exaustão e linhas de ar de processo.

Para uma junta circular personalizada, os dados de engenharia normalmente incluem o diâmetro do duto, a dimensão face a face, o movimento, a temperatura de operação, a pressão e o fluido do processo. A construção flexível pode então ser desenvolvida em torno da instalação real, em vez de depender apenas do diâmetro.

Os modelos circulares podem ser fornecidos como correias flexíveis ou como conjuntos, dependendo da configuração de dutos existente do cliente.

Fabricação de juntas de expansão retangulares para tecidos

Grandes caldeiras, fornos, sistemas de tratamento de ar, equipamentos de geração de energia e plantas de processo frequentemente utilizam dutos retangulares.

UMjunta de expansão retangular de tecidoRequer atenção especial à geometria dos cantos, pois os quatro cantos e os lados retos reagem de maneira diferente conforme o duto se move.

Para aplicações retangulares, o BSTFLEX avalia:

• Largura e altura do duto
• Duração de uma conversa presencial
• Movimento lateral horizontal
• movimento lateral vertical
• Compressão e extensão axial
• Construção de canto
• Dimensões do flange
• Configuração do revestimento interno
• Direção do fluxo de gás
• Pressão de operação

Para uma discussão técnica detalhada, consulte nosso guia sobreJuntas de expansão retangulares de tecido para dutos industriais.

Sistemas de materiais para juntas de dilatação de tecido personalizadas

Não existe uma única estrutura de tecido adequada para todas as juntas de dilatação industriais. A seleção do material depende da função que cada camada deve desempenhar dentro da montagem completa.

Tecido de fibra de vidro

Os tecidos de fibra de vidro podem fornecer reforço e resistência térmica em diversas aplicações de dutos industriais. Diferentes tramas, gramaturas e tratamentos de superfície podem ser avaliados de acordo com os requisitos mecânicos e térmicos da junta.

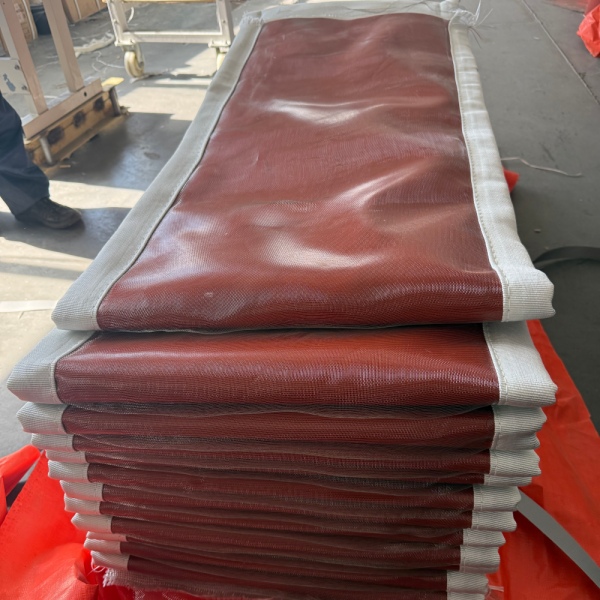

Tecido revestido com silicone

A fibra de vidro revestida com silicone pode ser considerada quando a flexibilidade, a resistência ambiental e o desempenho de vedação são importantes dentro da faixa de temperatura aplicável à construção selecionada.

Tecido à base de PTFE

Materiais à base de PTFE podem ser incorporados onde o elemento flexível requer resistência a meios de processo agressivos ou uma camada de vedação a gás adequada.

Tecido de sílica

Para ambientes térmicos exigentes, o tecido de sílica pode ser considerado parte de um sistema multicamadas, onde a exposição a temperaturas mais elevadas requer proteção térmica adicional.

A BSTFLEX fabrica e processa uma ampla gama de produtos.tecidos de alta temperatura, permitindo que o pacote de material flexível seja avaliado de acordo com a aplicação, em vez de tratar a correia de tecido como um componente genérico.

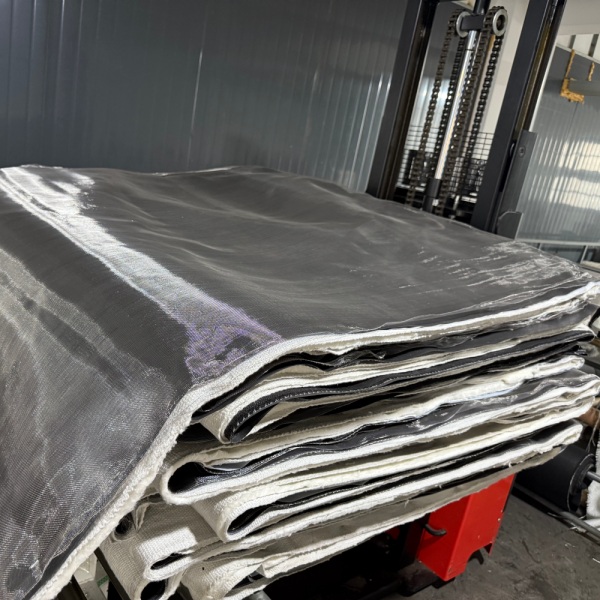

Por que a construção multicamadas é frequentemente necessária

Uma aplicação industrial exigente em dutos pode requerer diversos materiais trabalhando em conjunto, em vez de um único tecido desempenhando todas as funções.

Uma junta de expansão multicamadas pode ser projetada de forma que diferentes componentes proporcionem:

• Vedação a gás
• Reforço mecânico
• Isolamento térmico
• Proteção contra altas temperaturas
• resistência química
• Proteção contra abrasão

A sequência exata das camadas deve ser determinada pelas condições do processo. A temperatura máxima do gás, por si só, não é suficiente para especificar a junta de expansão completa.

Juntas de dilatação de tecido para altas temperaturas

Sistemas de dutos para altas temperaturas exigem mais do que simplesmente selecionar um tecido com uma classificação de temperatura publicada.

O fabricante de juntas de dilatação deve compreender a temperatura normal de operação, bem como as condições máximas ou de sobreposição, a duração da exposição, a velocidade do gás, a disposição do isolamento e a temperatura que efetivamente atinge cada camada do elemento flexível.

Em algumas aplicações, camadas de isolamento e proteção interna contra altas temperaturas podem reduzir a carga térmica que atinge os materiais externos de vedação e reforço.

A BSTFLEX pode avaliar construções de alta temperatura usando combinações de têxteis técnicos, tecidos revestidos,Tecido de sílica de alta temperatura com 96% de pureza.Isolamento e componentes de proteção de acordo com os requisitos do projeto.

Juntas de expansão de tecido para dutos de gases de combustão

Os sistemas de gases de combustão podem expor uma junta de expansão a uma combinação de calor, umidade, substâncias químicas, material particulado e ciclos térmicos contínuos.

Os pontos de instalação típicos podem incluir:

• Dutos da caldeira
• Conexões do pré-aquecedor de ar
• conexões de ventiladores de corrente de ar induzida
• Dutos do precipitador eletrostático
• Sistemas de filtro de mangas
• Sistemas de dessulfurização de gases de combustão
• Esfoliantes
• Conexões de pilha
• Dutos de exaustão industrial

Para essas aplicações, a composição química do gás e as condições das partículas podem ser tão importantes quanto a temperatura. Um revestimento protetor ou outra proteção interna também pode ser necessária quando a alta velocidade do gás ou partículas abrasivas puderem atacar diretamente o elemento flexível.

Sistemas de dutos de pressão positiva e negativa

Os dados de pressão devem ser incluídos ao solicitar uma junta de expansão personalizada.

Alguns dutos industriais operam sob pressão positiva, enquanto sistemas de tiragem induzida e exaustão podem operar sob pressão negativa. Essas condições afetam o comportamento do elemento flexível durante o uso.

Forneça a pressão normal de operação e a pressão de projeto ou máxima, quando disponíveis. A unidade de pressão também deve ser claramente identificada no desenho ou na solicitação de cotação.

O movimento é um elemento essencial do projeto, não uma reflexão tardia.

Uma das principais razões para usar uma junta de dilatação têxtil é a sua capacidade de acomodar movimentos, impondo forças de reação relativamente baixas nos dutos adjacentes.

No entanto, afirmar que uma junta de dilatação é "flexível" não é suficiente para a fabricação.

A solicitação de cotação deve definir numericamente a movimentação necessária sempre que possível:

Para projetos em que os dados de movimentação ainda não foram estabelecidos, o engenheiro responsável pelo sistema de dutos deve determinar a expansão térmica esperada e o deslocamento dos equipamentos antes da seleção final das juntas.

Juntas de expansão de tecido de substituição

Nem todos os projetos de substituição incluem um desenho original da junta de dilatação.

A BSTFLEX pode avaliar as necessidades de substituição utilizando as informações dimensionais e operacionais disponíveis. Dependendo do projeto, informações de referência úteis podem incluir:

• Fotografias das juntas de dilatação existentes
• Dimensões gerais do duto
• Medição presencial
• Dimensões do flange
• Dimensões e espaçamento dos furos para parafusos
• Dimensões da correia existente
• Configuração de linha existente
• Informações sobre o material
• Temperatura normal e máxima de funcionamento
• Pressão
• Meio de processo
• Movimento necessário

Uma amostra física também pode ser útil para certos projetos de substituição, especialmente quando o elemento flexível existente ou a geometria de fixação são difíceis de documentar.

Fabricante de juntas de dilatação de tecido personalizadas para projetos OEM.

Os requisitos dos fabricantes de equipamentos originais (OEMs) são diferentes dos requisitos para substituições pontuais de manutenção. Os fabricantes de equipamentos podem exigir dimensões repetíveis, construções de materiais definidas, controle de desenhos, requisitos de embalagem e consistência de produção em vários pedidos.

A BSTFLEX oferece suporte à fabricação OEM e a projetos para clientes industriais que necessitam de componentes têxteis térmicos personalizados e juntas de expansão não metálicas.

O suporte à fabricação pode incluir:

• Produção conforme desenhos do cliente
• Desenvolvimento de protótipos
• Personalização baseada em amostras
• Suporte na seleção de materiais
• Dimensões e geometria personalizadas
• Requisitos de marca própria e embalagens especiais
• Produção repetida para projetos OEM

Aplicações em sistemas de dutos industriais

Juntas de expansão personalizadas para dutos de tecido podem ser consideradas sempre que houver necessidade de controlar gases, movimentação térmica e vibração de equipamentos em dutos industriais de baixa pressão.

O que deve incluir um desenho de junta de dilatação em tecido?

Um desenho técnico claro reduz o tempo de elaboração de orçamentos e ajuda a evitar suposições incorretas durante a fabricação.

Sempre que possível, inclua:

• Diâmetro do duto ou largura × altura
• Dimensão face a face
• Largura e espessura do flange
• Diâmetro do furo do parafuso
• Espaçamento entre furos de parafuso
• Direção do fluxo
• dimensões do revestimento interno
• Arranjo de isolamento
• Direção do movimento
• Orientação de instalação

Para juntas retangulares, as vistas frontal e lateral são particularmente úteis. Arquivos CAD ou PDFs dimensionais são preferíveis para configurações complexas.

Dados de engenharia necessários para um orçamento

O envio de dados operacionais completos permite ao fabricante avaliar a junta de expansão como um componente projetado, em vez de cotar apenas com base em suas dimensões.

Por que escolher juntas de dilatação personalizadas para tecidos da BSTFLEX?

A BSTFLEX combina o processamento técnico têxtil com a capacidade de fabricação personalizada para aplicações industriais de proteção térmica. Isso é particularmente útil para juntas de dilatação em tecido, pois o próprio elemento flexível é uma parte essencial da montagem.
