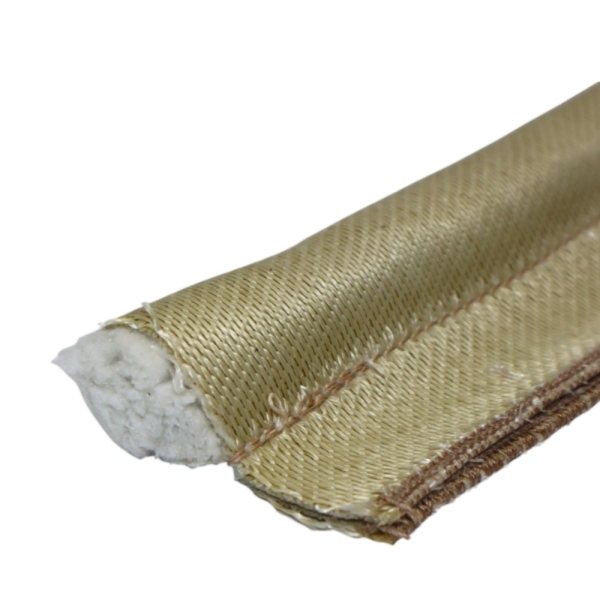

UMjunta de girinoÉ um perfil de vedação flexível construído com duas seções distintas: um bulbo compressível redondo ou oval e uma extremidade plana para montagem. Essa construção confere à junta seu formato característico de girino e permite solucionar problemas de vedação que as juntas planas convencionais, como fitas ou cordões, nem sempre conseguem resolver com eficácia.
As juntas tipo girino são comumente usadas em torno de portas de fornos, estufas industriais, caldeiras, estufas de secagem, painéis de acesso, compartimentos térmicos e outros equipamentos onde a superfície de vedação deve suportar calor, abertura e fechamento repetidos, movimento dimensional ou uma superfície de contato irregular.
Os termosjunta de girino,foca girino,fita de girinoefita de vedação em forma de girinoSão frequentemente utilizados para produtos pertencentes à mesma família geral de vedação. A construção exata, no entanto, pode variar consideravelmente de acordo com o material da cobertura, o núcleo, o tamanho do bulbo, o design da extremidade e o ambiente operacional.
A BSTFLEX fabrica uma ampla gama deJuntas e vedações tipo tatpole para altas temperaturasPara aplicações de vedação industrial, incluindo construções personalizadas produzidas de acordo com as condições de operação, desenhos ou amostras.
O nome deriva do formato da seção transversal do selo.
A parte alargada assemelha-se ao corpo ou à cabeça de um girino, enquanto a secção estreita e plana que se estende a partir dela assemelha-se a uma cauda.
Embora a geometria pareça simples, as duas seções desempenham funções completamente diferentes.
Separar a função de compressão da função de montagem é um dos principais motivos pelos quais este modelo de junta é tão útil em portas industriais e painéis removíveis.
A vedação ocorre principalmente no bulbo.
Quando a porta de um forno, a porta de uma fornalha ou um painel de acesso se fecha, a superfície de contato pressiona a lâmpada. O núcleo interno se comprime e permite que a cobertura externa se ajuste à área de contato.
Essa compressão controlada ajuda a preencher pequenas irregularidades na superfície e folgas entre a porta e a moldura.
A extremidade plana permanece presa ao equipamento e mantém a junta corretamente posicionada durante a operação.
Ao fechar a porta do equipamento, a pressão é aplicada ao bulbo. A quantidade de compressão depende do diâmetro da junta, da construção do núcleo, da folga de instalação e da força de fechamento.
Uma lâmpada selecionada corretamente deve comprimir-se o suficiente para criar contato contínuo sem ser esmagada além de sua faixa de funcionamento prevista.
Dentro do bulbo existe um núcleo que determina grande parte do comportamento de compressão da junta.
Dependendo do desempenho exigido, o núcleo pode ser fabricado com corda de fibra de vidro, fibra de sílica, fibra cerâmica, malha de arame de aço inoxidável, malha de arame de Inconel ou outro material de engenharia.
Um núcleo de fibra macia pode ser selecionado quando a flexibilidade e a conformabilidade são importantes. Um núcleo de malha metálica pode ser preferível quando a aplicação exige maior suporte mecânico, resiliência ou resistência à compressão repetida.
A cobertura forma a superfície externa da foca-girino.
O material é selecionado de acordo com a temperatura, abrasão, exposição a produtos químicos, calor radiante, contaminação e outras condições de operação.
As construções de cobertura mais comuns podem incluir tecido de fibra de vidro, tecido de sílica, tecido cerâmico, tecido de aramida, tecido de basalto e tecidos técnicos revestidos.
A cauda normalmente não cria a vedação primária por compressão. Sua principal função é a instalação.
Dependendo do projeto do equipamento, a cauda pode ser fixada mecanicamente usando placas, parafusos, rebites, clipes, parafusos de fixação, canais ou outros sistemas de fixação.
Isso permite que o bulbo compressível permaneça posicionado ao longo da borda de vedação, possibilitando ainda a substituição da junta durante a manutenção do equipamento.
| Componente | Função | Opções típicas |
|---|---|---|
| Capa externa | Protege a vedação e proporciona a superfície térmica ou ambiental necessária. | Fibra de vidro, sílica, cerâmica, basalto, aramida, fibra de vidro revestida |
| Núcleo do bulbo | Controla a compressão, a resiliência e o suporte estrutural. | Corda de fibra de vidro, sílica, fibra cerâmica, malha de aço inoxidável, malha de Inconel |
| Bulbo | Cria a vedação primária por compressão. | Redondo, oval, oco, sólidod ou construção reforçada |
| Cauda | Fornece a superfície de montagem | Largura personalizada, cauda simples, cauda dupla ou design específico para cada aplicação. |

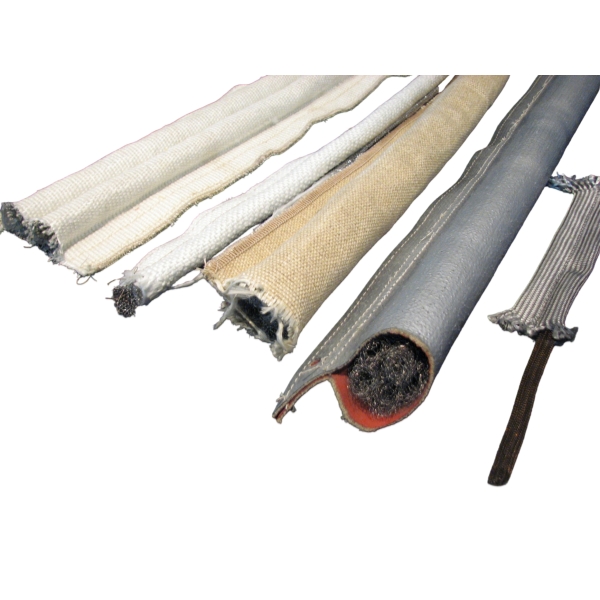

Não existe um único material que defina uma junta tipo girino. O termo descreve o perfil, e não um tecido ou núcleo específico.
Isso é importante porque a junta ideal para um forno de temperatura moderada pode ser completamente diferente da junta necessária em um forno ou estufa de alta temperatura.
A fibra de vidro é um dos materiais mais utilizados para vedações térmicas industriais, pois combina flexibilidade, estrutura têxtil estável e bom desempenho térmico.

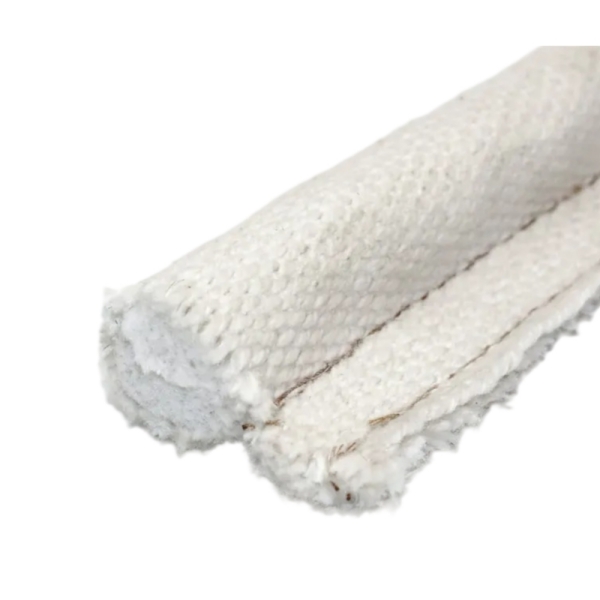

UMjunta de fibra de vidro em forma de girinoPodem ser produzidas com cobertura de fibra de vidro e núcleo de fibra, ou combinadas com núcleos de malha metálica e revestimentos de superfície para diferentes condições de serviço.
Os tecidos de sílica são utilizados quando se exige uma capacidade térmica superior à que as construções convencionais de fibra de vidro podem proporcionar.
UMjunta de sílica em forma de girinoPode-se utilizar tecido de sílica sobre um núcleo de fibra ou um núcleo de malha metálica, dependendo das características de compressão e da durabilidade mecânica exigidas.

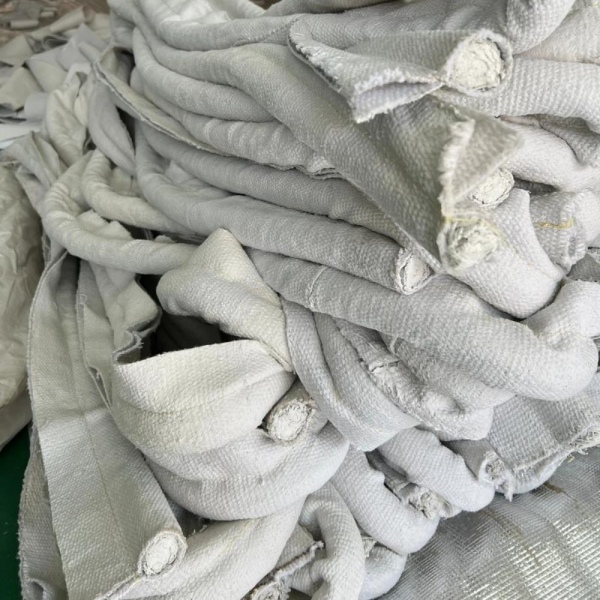

As estruturas têxteis cerâmicas são projetadas para ambientes exigentes de alta temperatura, como fornos, estufas e equipamentos de processamento térmico.
Uma cobertura de tecido cerâmico pode ser combinada com fibra cerâmica, malha de aço inoxidável, malha de Inconel ou outras estruturas de núcleo adequadas.
O tratamento com vermiculita é comumente utilizado para melhorar o desempenho da superfície de tecidos de fibra de vidro em aplicações de alta temperatura.
A BSTFLEX também fabricafita de vedação de fibra de vidro revestida com vermiculitaCom opções de núcleo de malha em aço inoxidável ou Inconel para aplicações exigentes de vedação em fornos, caldeiras, estufas e estufas de secagem.
Uma cobertura de fibra de vidro revestida com silicone proporciona uma característica de superfície diferente daquela de um tecido de fibra de vidro sem tratamento.
Essa construção é útil para aplicações em que flexibilidade, durabilidade da superfície e um revestimento externo mais limpo são mais importantes do que a seleção de um tecido resistente a temperaturas ultra-altas.
Suprimentos BSTFLEXjuntas de fibra de vidro revestidas com silicone em formato de girinoPara portas de fornos, amortecedores, painéis de acesso e vedação de compartimentos industriais.

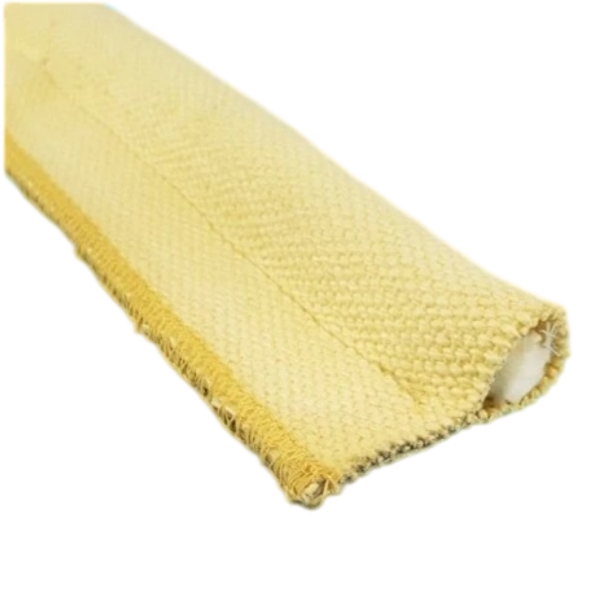

Revestimentos têxteis de aramida podem ser selecionados quando a resistência à abrasão e a durabilidade mecânica são considerações importantes, além do desempenho térmico.
Por exemplo, uma cobertura de aramida pode ser combinada com um núcleo de fibra de vidro para criar um perfil de junta industrial flexível para portas de equipamentos e aberturas de acesso.
As estruturas de fibra de vidro revestidas com PTFE podem ser úteis em aplicações onde a junta está exposta a produtos químicos, contaminação ou condições de processo que exigem uma superfície têxtil revestida de baixo atrito.
A adequação de qualquer estrutura de PTFE deve ser avaliada em relação às condições reais de temperatura e exposição a produtos químicos.

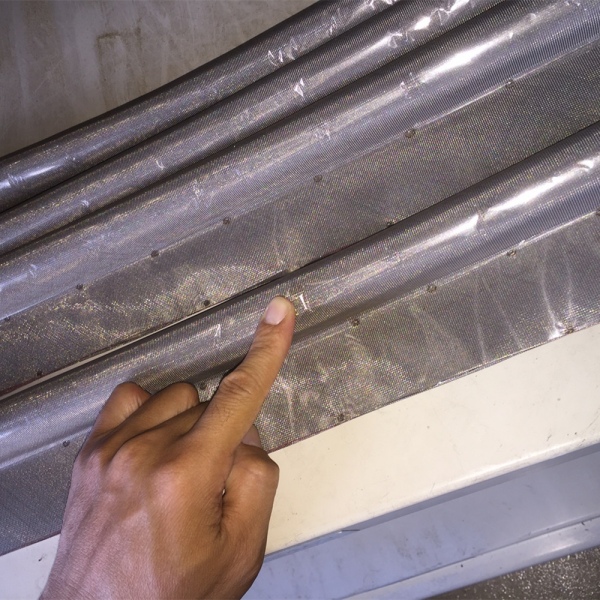

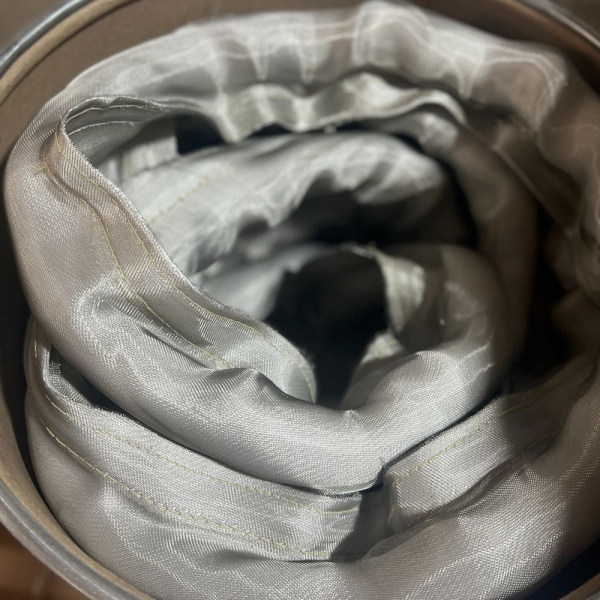

A fibra de vidro aluminizada é utilizada quando a exposição ao calor radiante é uma parte importante da aplicação.
A superfície refletora pode ajudar a reduzir a absorção de calor radiante, enquanto a lâmpada proporciona a vedação por compressão necessária.

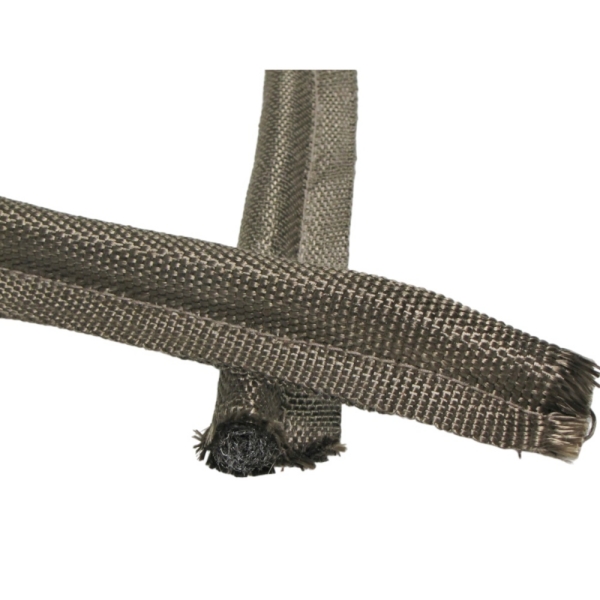

O tecido de basalto oferece mais uma opção para sistemas de vedação térmica que exigem uma construção têxtil durável em fibra mineral.
Também pode ser combinado com núcleos de malha metálica onde seja necessário maior suporte estrutural.

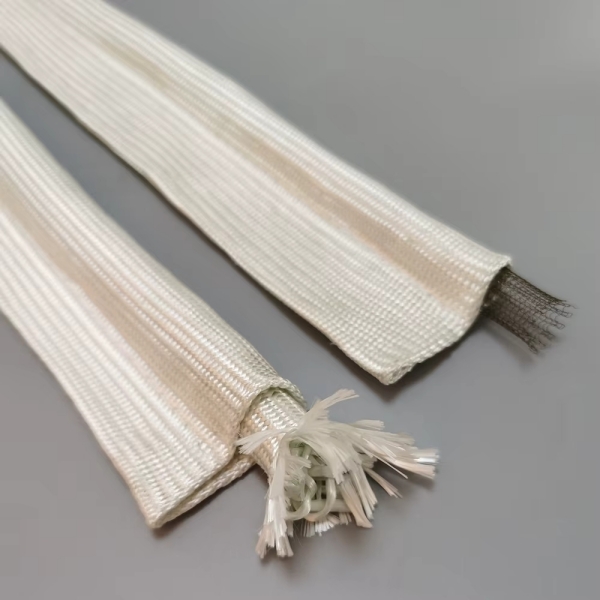

O núcleo é uma das variáveis de especificação mais importantes, pois afeta diretamente a forma como a junta se comprime e recupera.
A corda de fibra de vidro proporciona uma estrutura interna flexível e relativamente macia. É comumente utilizada onde a junta precisa se adaptar à superfície de vedação sem a necessidade de um reforço metálico robusto.
Os núcleos de fibra para altas temperaturas são utilizados quando toda a estrutura da junta precisa ser adaptada a condições térmicas mais exigentes.

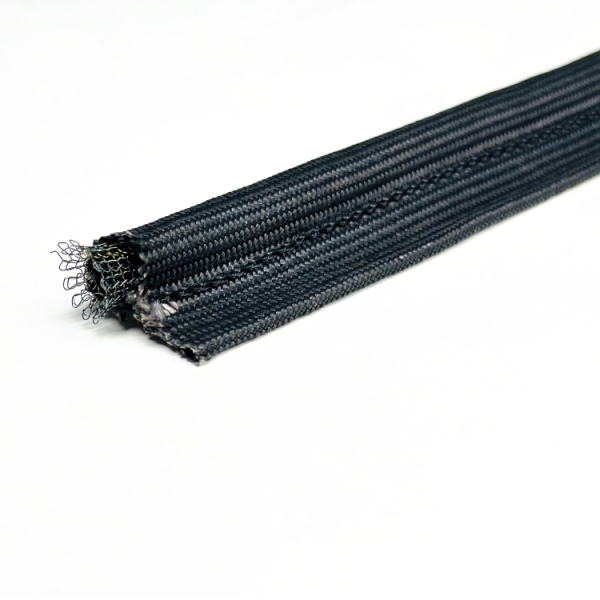

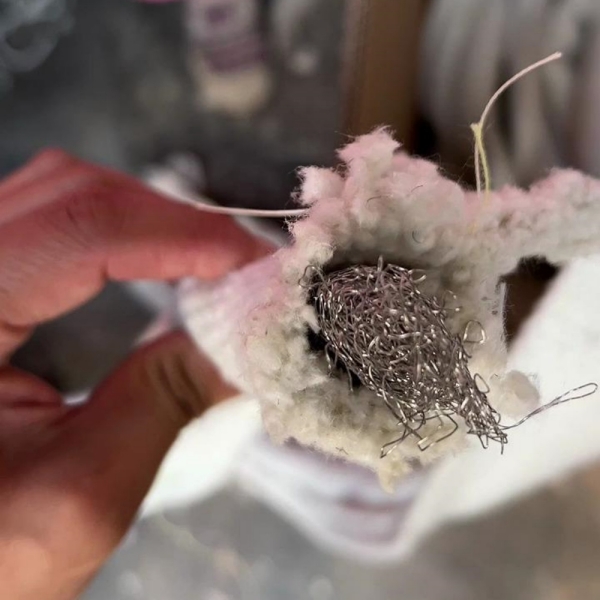

Um núcleo de malha de aço inoxidável proporciona reforço mecânico, mantendo ao mesmo tempo um comportamento útil em compressão.
Pode ser selecionado para portas e painéis industriais expostos a ciclos repetidos, vibração ou manuseio mecânico.
Umjunta de girino com núcleo de InconelGeralmente é considerado para ambientes exigentes onde o núcleo requer capacidade de suportar altas temperaturas e forte estabilidade mecânica.
A liga metálica final e a construção da junta devem sempre ser selecionadas de acordo com o ambiente operacional específico.
Uma construção de bulbo oco pode proporcionar maior compressibilidade quando a aplicação tem força de fechamento limitada ou exige que a junta acomode uma folga de vedação relativamente grande.
As vedações tipo girino são especialmente úteis em equipamentos onde uma porta, escotilha, painel removível ou flange abre e fecha repetidamente.
Aplicações típicas incluem:
Fontes da indústria também documentam o uso de vedações do tipo girino em fornos industriais, estufas, sistemas de exaustão e plenum de geração de energia, equipamentos de tratamento térmico e sistemas de revestimento em pó.
A porta de um forno deve manter o contato vedante mesmo quando a estrutura da porta e os componentes metálicos circundantes são submetidos a ciclos repetidos de aquecimento e resfriamento.
A fita de vedação plana pode ter um bom desempenho em aplicações adequadas, mas sua capacidade de acomodar folgas grandes ou variáveis é limitada.
A lâmpada de umjunta de porta de fornoProporciona volume compressível adicional. Isso permite que a junta acompanhe pequenas variações na superfície de contato, mantendo o contato ao longo do perímetro da porta.
Para aplicações severas, podem ser avaliadas construções reforçadas com sílica, cerâmica, fibra de vidro tratada com vermiculita ou malha de arame, de acordo com a temperatura real do forno e as condições mecânicas.
As portas de fornos industriais podem ser abertas centenas ou milhares de vezes durante sua vida útil.
A junta, portanto, precisa fazer mais do que resistir ao calor. Ela também deve suportar compressão repetida, manuseio mecânico e movimento da estrutura da porta.
Um projeto corretamente elaboradojunta de vedação da porta do fornoProporciona uma zona de compressão definida ao redor da abertura do forno, mantendo a seção de montagem mecanicamente separada da superfície de vedação principal.
| Recurso | Junta de Girino | Fita de vedação plana |
|---|---|---|
| Perfil | Bulbo compressível com cabo de montagem | tira têxtil plana |
| Compensação de lacunas | Bom quando dimensionado corretamente. | Limitado pela espessura da fita |
| Controle de compressão | Determinado principalmente pelo bulbo e pelo núcleo. | Determinado pela espessura total da fita. |
| Montagem | A Tail oferece serviços dedicados.área de fixação | A própria fita é montada diretamente |
| Uso típico | Portas, escotilhas, painéis e grandes frestas de vedação. | Flanges, juntas e interfaces relativamente planas |
Uma junta de corda e uma junta tipo girino podem usar fibras semelhantes resistentes a altas temperaturas, mas sua geometria e métodos de instalação são diferentes.
Uma junta de corda geralmente é redonda, quadrada ou retangular e não possui uma flange de montagem integrada.
Uma junta tipo girino inclui uma cauda especificamente projetada para posicionar e fixar o bulbo.
Para portas e painéis removíveis, essa extensão permite um controle maior da instalação e uma previsibilidade maior na substituição.
Selecionar uma junta apenas com base na temperatura máxima não é suficiente.
Todo o ambiente operacional deve ser avaliado.
Determine a temperatura normal contínua, bem como possíveis picos de temperatura.
A capa, as costuras, o núcleo e qualquer revestimento devem ser adequados às condições reais de uso.
A lâmpada deve ser compatível com o espaço de vedação disponível e com a compressão necessária.
Uma pera muito pequena pode não estabelecer contato contínuo. Uma pera muito grande pode ser comprimida em excesso ou exigir muita força para fechar.
Determine o quanto a lâmpada será comprimida após o fechamento da porta ou do painel.
Isso é particularmente importante na hora de escolher entre corda de fibra, malha oca e núcleos mais reforçados.
Selecione a capa de acordo com a exposição ao calor, abrasão, calor radiante, contato com produtos químicos e ambiente circundante.
A seleção do núcleo afeta a resiliência, a firmeza, a capacidade de recuperação e a capacidade térmica.
A extremidade de montagem deve fornecer área suficiente para o método de fixação escolhido, sem interferir na geometria do equipamento.
Confirme se a junta será fixada por uma placa de metal, parafusos, rebites, clipes, pinos ou um canal de montagem pré-moldado.
Para juntas de substituição, várias dimensões devem ser registradas antes de remover ou descartar a vedação original.
Fotografias e um desenho em corte transversal são particularmente úteis ao substituir uma junta original de fábrica.
Sim. Os tecidos Tadpole Seal são particularmente adequados para personalização, pois tanto sua estrutura têxtil quanto seu núcleo interno podem ser modificados.
A BSTFLEX pode desenvolver construções personalizadas de acordo com:
Essa flexibilidade permite que os engenheiros especifiquem a junta ao redor do equipamento, em vez de modificar o equipamento para se adequar a uma vedação padrão.
Embora o perfil de bulbo único seja a configuração mais reconhecível, a construção da junta em forma de girino não se limita a um único formato.
Um único bulbo compressível fixado a um suporte plano. Esta é a configuração padrão para muitas portas de fornos e estufas.

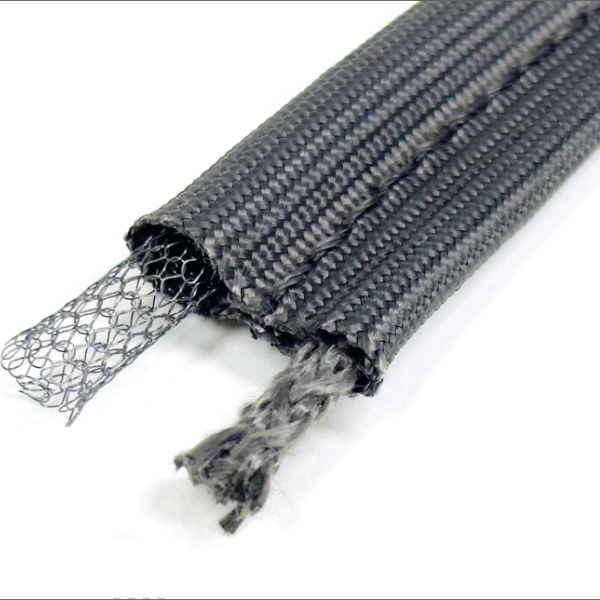

Duas seções de bulbo podem ser incorporadas quando o projeto do equipamento exigir duas linhas de vedação ou uma região de vedação compressível mais ampla.
Uma construção com duas extremidades pode ser usada quando a junta necessita de um sistema de retenção diferente ou quando o projeto de montagem requer material em ambos os lados da lâmpada.
Para algumas aplicações em portas e painéis, a junta pode ser fabricada como uma moldura sem fim ou outro formato contínuo para reduzir o número de juntas ao redor do perímetro de vedação.
Uma das principais vantagens do perfil em forma de girino é que a cobertura e o núcleo não precisam ser feitos do mesmo material.
Por exemplo, uma aplicação pode exigir:
Isso cria uma grande matriz de engenharia dematerial de cobertura + material do núcleo + perfil + aplicação.
Em vez de tratar todas as juntas de vedação tipo girino como o mesmo produto, os engenheiros devem selecionar cada camada de acordo com as exigências térmicas, mecânicas e ambientais da instalação.
Fornecer informações completas sobre o funcionamento facilita a recomendação de uma junta adequada e a elaboração de um orçamento preciso.
Para uma solicitação de cotação personalizada, forneça o máximo de informações possível, incluindo:
Caso o material original seja desconhecido, a temperatura de aplicação, o projeto do equipamento e o perfil da amostra geralmente podem fornecer informações suficientes para iniciar a seleção do material.
Uma junta tipo girino é um perfil de vedação flexível composto por um bulbo compressível fixado a uma extremidade plana. O bulbo cria a vedação, enquanto a extremidade fixa a junta ao equipamento.
Na terminologia de vedação industrial,junta de girinoefoca girinoSão frequentemente usados de forma intercambiável. Fita adesiva tipo "girino" e fita de vedação tipo "girino" também são usadas para construções semelhantes.
A almofada proporciona uma zona de vedação compressível. Quando a porta ou o painel fecha, ela se adapta à superfície de contato e ajuda a compensar folgas ou pequenas irregularidades na superfície.
A extremidade traseira serve como área de fixação. Ela pode ser presa com placas, parafusos, rebites, clipes, parafusos de fixação ou canais de montagem, dependendo do projeto do equipamento.
Não existe um material universalmente ideal. Fibra de vidro, sílica, cerâmica, basalto, aramida, fibra de vidro revestida com PTFE, fibra de vidro revestida com silicone e fibra de vidro aluminizada atendem a diferentes combinações de requisitos de temperatura, abrasão, exposição a produtos químicos e características mecânicas.
Sim. A malha de arame de Inconel pode ser usada como núcleo de lâmpada em aplicações que exigem uma estrutura interna metálica reforçada, adequada para ambientes térmicos exigentes.
Sim. O diâmetro do bulbo, a largura da cauda, o perfil geral, o material da cobertura, o material do núcleo e os detalhes de fabricação podem ser personalizados de acordo com desenhos de engenharia ou amostras físicas.
As aplicações comuns incluem portas de fornos, estufas industriais, caldeiras, estufas de tratamento térmico, painéis de acesso, sistemas de exaustão, invólucros térmicos e outros equipamentos industriais que requerem vedação flexível por compressão.
A BSTFLEX fabrica juntas tipo tadpole para projetos de vedação destinados à produção OEM, manutenção de equipamentos e substituição.
Nossa capacidade de fabricação abrange diferentes revestimentos têxteis, revestimentos em geral, núcleos de fibra, telas de aço inoxidável, telas de Inconel e perfis personalizados de bulbo e cauda.
Para mais construções, visite nosso site.Linha de produtos Tadpole Seal e Tadpole Gasket.
Para obter um orçamento, envie a seção transversal da junta, as dimensões, o comprimento necessário, a temperatura de operação, a aplicação e os materiais de preferência. Amostras de juntas existentes ou desenhos de equipamentos também podem ser usados para desenvolvimento personalizado.
Precisa de uma junta de vedação personalizada em formato de girino para forno, caldeira, estufa ou compartimento térmico?
Entre em contato com a BSTFLEX e apresente seus requisitos de desenho ou aplicação para seleção de materiais, desenvolvimento de amostras e orçamento.
