Foles redondos costurados personalizados para proteção de máquinas e cilindros

Foles Redondos Costurados

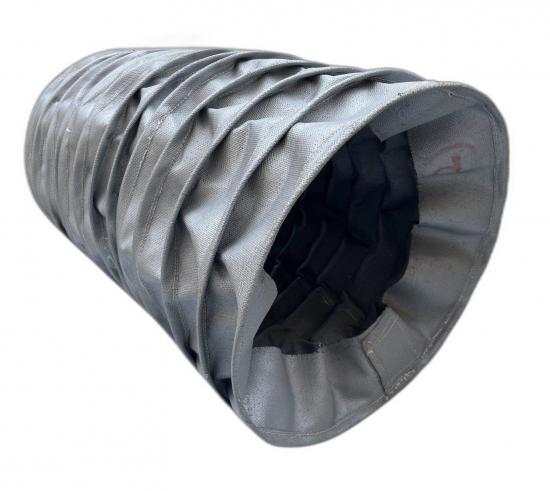

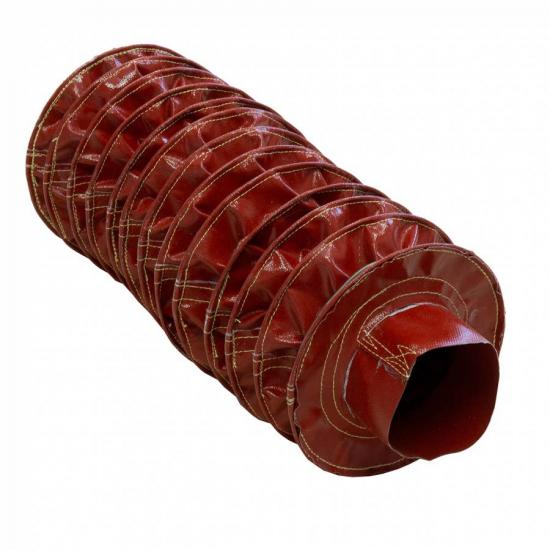

Os Foles Redondos Costurados BSTFLEX são coberturas protetoras flexíveis feitas sob medida, projetadas para hastes de cilindros hidráulicos, fusos de esferas, fusos roscados, eixos, atuadores e outros componentes móveis de máquinas. Sua construção estilo acordeão expande e comprime com o movimento do equipamento, ajudando a proteger peças de precisão contra poeira, partículas abrasivas, cavacos de metal, óleo, refrigerante, calor e contaminação industrial geral.

Ao contrário dos foles de borracha moldados padrão, os foles de tecido costurados podem ser fabricados em uma ampla gama de diâmetros, comprimentos de curso, comprimentos comprimidos e combinações de materiais. Isso os torna particularmente adequados para máquinas OEM, sistemas de proteção de reposição e aplicações onde os foles moldados padrão não conseguem atender às dimensões ou condições operacionais exigidas.

Construção Personalizada

Cada fole redondo costurado pode ser fabricado de acordo com as dimensões reais e o movimento do componente protegido.

Os parâmetros personalizados típicos incluem:

A relação entre diâmetro interno, diâmetro externo, profundidade da convolução, comprimento comprimido e comprimento estendido é avaliada de acordo com o curso da máquina necessário e o espaço de instalação disponível.

Opções de Material

A seleção do material é um dos fatores mais importantes no desempenho de um fole redondo costurado.

A BSTFLEX pode fabricar foles a partir de uma gama de tecidos técnicos industriais, incluindo:

Tecido de Nylon Revestido
Adequado para proteção geral de máquinas onde flexibilidade, resistência à abrasão e controle de contaminação são necessários.

Tecido de Fibra de Vidro Revestido com Silicone
Recomendado para ambientes de temperatura elevada e máquinas expostas a calor, faíscas ou superfícies quentes.

Tecido de Fibra de Vidro Revestido com PTFE
Adequado para aplicações que exigem resistência à temperatura, resistência química e uma superfície de baixa adesão.

Tecido de Fibra de Vidro Aluminizado
Utilizado onde é necessária a reflexão de calor radiante em torno de fornos, equipamentos de fundição, componentes de exaustão ou outros processos de alta temperatura.

Outros Tecidos Técnicos
Construções de tecido adicionais podem ser desenvolvidas de acordo com os requisitos de temperatura, óleo, refrigerante, produtos químicos, abrasão e ambientais.

Proteção da Haste do Cilindro Hidráulico

As hastes dos cilindros hidráulicos são altamente sensíveis à contaminação e danos mecânicos. Poeira, partículas metálicas e detritos abrasivos podem se acumular nas hastes expostas e, eventualmente, afetar as vedações e o desempenho hidráulico.

Um fole de cilindro hidráulico personalizado forma uma barreira protetora flexível em torno da haste, permitindo a extensão e retração normais.

Foles costurados redondos podem ser projetados para:

• Hastes de cilindros hidráulicos

• Hastes de cilindros pneumáticos

• Atuadores lineares

• Cilindros de elevação

• Sistemas de posicionamento industrial

Proteção de Fuso de Esferas e Fuso de Avanço

Fusos de esferas e fusos de avanço requerem superfícies de operação limpas para um movimento confiável e precisão de posicionamento.

Foles redondos costurados podem ajudar a isolar esses componentes de:

• Cavacos de metal

• Poeira de retificação

• Refrigerante

• Contaminação por óleo

• Partículas abrasivas

• Detritos gerais de oficina

Foles de fuso de esferas personalizados são comumente usados em máquinas CNC, equipamentos de produção automatizados, sistemas de posicionamento e máquinas-ferramenta industriais.

Proteção de Eixo e Atuador

Foles de tecido redondos também podem ser usados em torno de:

• Eixos rotativos ou alternativos

• Eixos estriados

• Atuadores lineares

• Fusos

• Hastes guia

• Conjuntos telescópicos

• Ligações mecânicas

A estrutura plissada flexível permite movimento repetido sem a necessidade de um gabinete de proteção rígido.

Foles Costurados de Alta Temperatura

Para máquinas que operam perto de fornos, equipamentos de processo a quente, sistemas de exaustão ou fontes de calor radiante, a BSTFLEX pode fabricar foles de tecido de alta temperatura usando têxteis técnicos resistentes ao calor.

Dependendo do ambiente operacional, fibra de vidro revestida com silicone, fibra de vidro revestida com PTFE, fibra de vidro aluminizada e outros materiais de alta temperatura podem ser considerados.

A temperatura não é o único fator de seleção. O tecido correto também deve ser avaliado de acordo com:

• Calor radiante

• Temperatura de contato direto

• Exposição a faíscas

• Óleo e refrigerante

• Abrasão

• Produtos químicos

• Ciclos mecânicos

• Serviço interno ou externo

Opções de montagem

Diferentes construções de extremidades podem ser incorporadas de acordo com o projeto da máquina.

Os métodos de montagem típicos incluem:

• Colarinhos de tecido

• Extremidades com montagem por braçadeira

• Extremidades flangeadas

• Seções de extremidade reforçadas

• Montagem com ilhós

• Sistemas de fixação personalizados

Para componentes que não podem ser facilmente desconectados, foles redondos bipartidos ou com zíper também podem ser produzidos para facilitar a instalação e a manutenção.

Aplicações

Os foles redondos costurados BSTFLEX são adequados para uma ampla gama de equipamentos industriais, incluindo:

• Máquinas CNC

• Máquinas-ferramenta

• Equipamentos hidráulicos

• Equipamentos pneumáticos

• Automação industrial

• Robótica

• Equipamentos de elevação

• Maquinário de fundição

• Equipamentos de processamento de metal

• Maquinário de embalagem

• Sistemas de movimentação de materiais

• Máquinas de finalidade especial

Informações necessárias para um fole personalizado

Para fabricar o fole redondo costurado correto, forneça as seguintes informações sempre que possível:

1. Diâmetro interno

2. Diâmetro externo máximo permitido

3. Comprimento totalmente comprimido

4. Comprimento totalmente estendido

5. Curso necessário

6. Dimensões de montagem das extremidades

7. Temperatura de operação

8. Tipo de contaminação ou exposição ambiental

9. Frequência de movimento

10. Desenho, fotografia ou amostra existente

Se as dimensões completas não estiverem disponíveis, a BSTFLEX também pode avaliar fotografias, desenhos ou uma amostra de fole existente.

Por que escolher os foles redondos costurados da BSTFLEX

A BSTFLEX combina a fabricação têxtil personalizada com uma vasta experiência em tecidos industriais resistentes ao calor e de proteção. Isso nos permite desenvolver foles costurados não apenas para proteção geral de máquinas, mas também para aplicações que envolvem temperaturas elevadas, calor radiante e ambientes industriais exigentes.

Oferecemos suporte a dimensões personalizadas, materiais especiais, desenvolvimento de protótipos e produção OEM.

Para um novo projeto, envie-nos as dimensões do seu fole, desenho do equipamento, ambiente de trabalho e requisitos de temperatura. A BSTFLEX pode recomendar um material e uma construção adequados para sua aplicação.
