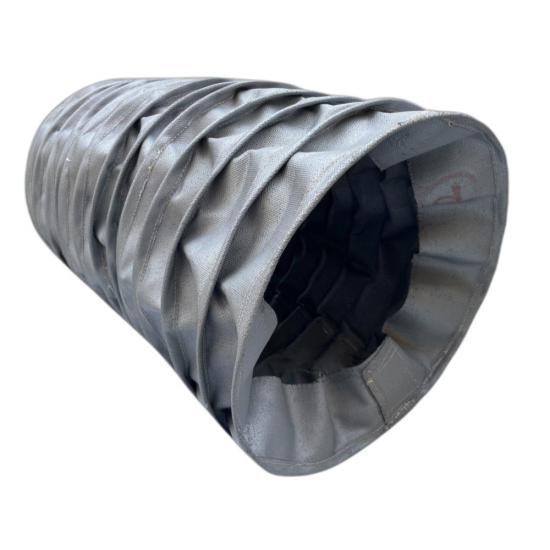

Os foles BSTFLEX com suporte de arame costurado são capas protetoras flexíveis personalizadas, projetadas para aplicações industriais exigentes, de grande diâmetro e longo curso. Uma estrutura interna de suporte de arame ajuda a manter a forma do fole durante a extensão e a compressão, reduzindo a flacidez do tecido e melhorando a estabilidade durante movimentos repetidos da máquina.
Esses foles de tecido reforçado com arame são adequados para proteger cilindros hidráulicos, eixos, atuadores, mecanismos telescópicos e outros componentes móveis contra poeira, cavacos de metal, abrasão, óleo, fluido refrigerante, faíscas e calor.
Cada fole pode ser personalizado em diâmetro interno, diâmetro externo, comprimento comprimido, comprimento estendido, curso, espaçamento entre os fios, material do tecido e configuração de montagem. Nylon revestido, fibra de vidro revestida com silicone, fibra de vidro revestida com PTFE, fibra de vidro aluminizada e outros tecidos técnicos estão disponíveis para aplicações em temperaturas padrão ou elevadas.
pedido (moq):
1Os foles com suporte de arame costurado da BSTFLEX são coberturas protetoras flexíveis personalizadas, projetadas para aplicações industriais de grande diâmetro, longo curso e exigentes, onde foles de tecido convencionais sem suporte podem não manter forma ou estabilidade suficientes.
Os foles são construídos a partir de tecido industrial flexível combinado com um sistema de suporte de arame interno. O reforço de arame ajuda a manter o perfil circular do fole durante a extensão e compressão, reduz o caimento do tecido e proporciona movimento controlado em longas distâncias de deslocamento.
Esta construção é particularmente adequada para eixos grandes, cilindros hidráulicos, atuadores, conjuntos telescópicos e máquinas industriais expostas a poeira, partículas metálicas, óleo, refrigerante, abrasão, calor e outros contaminantes.
A característica definidora deste design de fole é a estrutura de arame interna.
Em vez de depender inteiramente da rigidez das dobras do tecido, o arame de suporte ajuda a formar e estabilizar cada convolução. Isso permite que foles de grande diâmetro permaneçam mais consistentes em sua forma durante o movimento repetido da máquina.
A construção oferece várias vantagens:
A BSTFLEX fabrica foles com suporte de arame de acordo com as dimensões reais, curso e espaço de instalação disponível do equipamento.
| Especificação | Opções Personalizadas |
|---|---|
| Tipo de Fole | Suporte de ArameFole Costurado |
| Formato | Redondo / Cilíndrico |
| Diâmetro Interno | Personalizado |
| Diâmetro Externo | Personalizado |
| Comprimento Estendido | Personalizado |
| Comprimento Comprimido | Personalizado |
| Curso | De acordo com a aplicação |
| Suporte de Arame | Diâmetro e espaçamento personalizados |
| Material do Tecido | De acordo com o ambiente |
| Construção da Extremidade | Colar, flange, braçadeira ou personalizado |
| Fechamento | Fechado, zíper, fecho de contato ou personalizado |
| Produção | Protótipo e quantidades OEM |
O diâmetro do fio, o espaçamento do suporte e a geometria da convolução podem ser ajustados de acordo com o diâmetro do fole, a frequência de movimento e a estabilidade estrutural necessária.
Foles de proteção de grande diâmetro apresentam desafios de engenharia diferentes dos foles costurados convencionais menores.
À medida que o diâmetro aumenta, o tecido sem suporte pode se tornar mais suscetível a:
A construção com suporte de fio ajuda a manter o perfil do fole durante todo o movimento e, portanto, é particularmente adequada para grandes equipamentos industriais.
Aplicações típicas incluem:
Foles com suporte de fio também são eficazes onde existe uma grande diferença entre o comprimento totalmente comprimido e o totalmente estendido.
A estrutura de suporte interna permite que múltiplas dobras controladas se expandam por longas distâncias de deslocamento, mantendo uma configuração comprimida relativamente compacta.
Isso torna o design adequado para:
A BSTFLEX pode fabricar foles de tecido com suporte de fio usando diferentes têxteis técnicos, dependendo da temperatura, abrasão, óleo, produtos químicos e exposição ambiental.
Adequado para proteção geral de máquinas industriais que exigem flexibilidade, resistência à abrasão e proteção contra contaminação.
Recomendado para aplicações de temperatura elevada e máquinas expostas a calor, faíscas ou superfícies quentes.
Adequado para ambientes que exigem resistência à temperatura, resistência química e redução de adesão superficial.

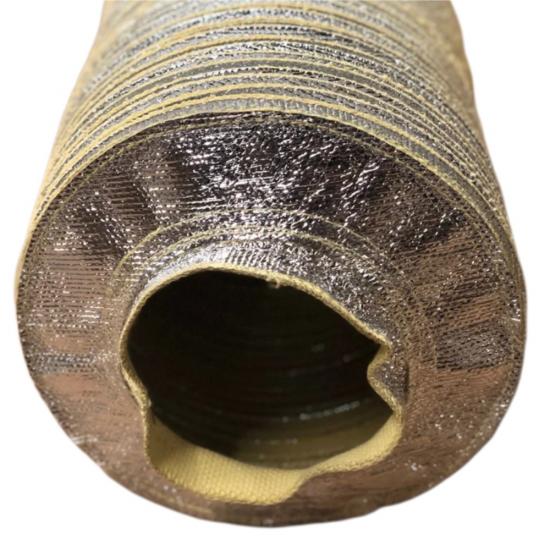

Utilizado onde é necessária a reflexão de calor radiante em torno de fornos, fundições, máquinas quentes ou equipamentos de processamento.
Construções especiais podem ser desenvolvidas para aplicações expostas a calor intenso, partículas quentes e ambientes industriais exigentes.
A construção suportada por arame é particularmente útil para foles de alta temperatura, pois muitos tecidos técnicos resistentes ao calor são menos adequados para formar estruturas sanfonadas rígidas e autoportantes.
O sistema de arame interno ajuda a manter a geometria do fole, permitindo que os tecidos resistentes ao calor permaneçam flexíveis.
Dependendo da aplicação, a BSTFLEX pode avaliar materiais para exposição a:
O tecido, a linha de costura, o arame de suporte e as ferragens de montagem devem ser selecionados de acordo com as condições reais de operação.
Foles costurados suportados por arame podem proteger componentes móveis contra:
Componentes protegidos típicos incluem:
A BSTFLEX pode incorporar diferentes configurações de extremidade de acordo com o projeto da máquina.
As opções disponíveis incluem:
Para equipamentos que não podem ser facilmente desmontados, construções com suporte de arame bipartidas ou com zíper também podem ser avaliadas.
Os foles com suporte de arame costurados da BSTFLEX são adequados para:
Para cotação e avaliação de projeto, forneça:
A BSTFLEX pode avaliar o tecido necessário, o espaçamento do suporte de arame, a geometria da dobra e a configuração de montagem de acordo com a aplicação real.
A BSTFLEX combina capacidade de costura industrial personalizada com experiência em tecidos técnicos de alta temperatura. Isso nos permite desenvolver foles com suporte de arame não apenas para proteção convencional de máquinas, mas também para aplicações de grande diâmetro e alta temperatura onde foles de tecido padrão podem não fornecer estabilidade estrutural suficiente.
Dimensões personalizadas, reforço de arame, materiais especiais, arranjos de montagem e produção OEM estão disponíveis.
Envie-nos suas dimensões, curso necessário, temperatura de operação e desenho da aplicação para avaliação.
