Juntas de Expansão de Tecido para Siderúrgicas e Dutos de Exaustão de Fornos

Oct 01,2026

Uma junta de expansão de tecido para uma siderúrgica deve ser especificada para sua posição exata no sistema de exaustão. Uma conexão próxima a um forno, um duto de extração resfriado e uma entrada de ventilador podem pertencer à mesma linha de processo, mas não experimentam necessariamente a mesma temperatura, pressão, carga de poeira ou movimento.

As juntas de expansão de tecido fornecem conexões flexíveis em dutos de gás de baixa pressão adequados. Elas acomodam a expansão térmica especificada e o deslocamento do equipamento, mantendo a vedação de gás necessária. No serviço de exaustão de fornos, a correia flexível, o isolamento, os acessórios e a proteção interna devem trabalhar juntos como um conjunto.

A BSTFLEX fabrica juntas de expansão de tecido não metálicas personalizadas para dutos industriais, aplicações de ar quente, exaustão e gases de combustão. Configurações redondas, retangulares e específicas para projetos podem ser avaliadas a partir de desenhos do cliente e dados operacionais.

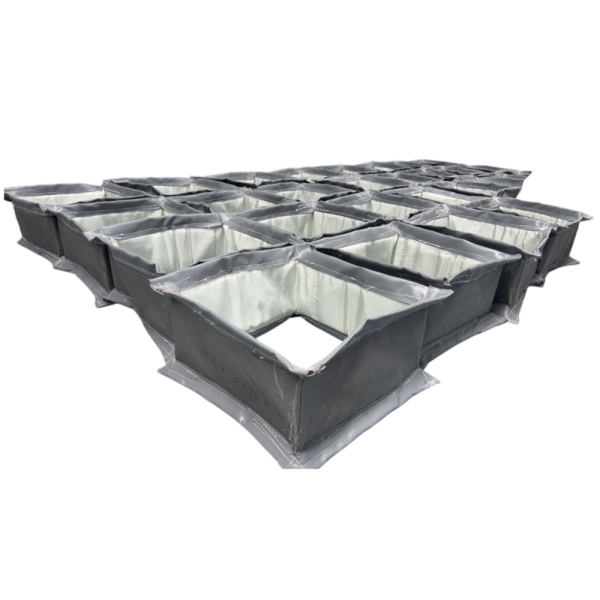

Fabric Expansion Joints

Onde as Juntas de Expansão de Tecido se Encaixam na Tubulação de Plantas Siderúrgicas

O nome do equipamento é o ponto de partida, não a especificação completa. Identifique a conexão no desenho da planta e explique o que a atinge durante a operação normal, partida, desligamento e condições de falha plausíveis.

Localização do Duto Condições a Estabelecer Foco do Projeto
Sistema de extração de forno a arco elétrico Localização exata em relação ao equipamento de resfriamento, diluição e remoção de poeira Confirmar se a construção do tecido é adequada na conexão proposta
Duto de extração de fumos de forno panela Temperatura do gás, operação intermitente, poeira e movimento do equipamento Corresponder a junta à conexão do duto estacionário e ao movimento especificado
Exaustão de forno de reaquecimento ou tratamento térmico Temperatura de exaustão local, ciclo operacional e exposição ao calor externo Proteção térmica e movimento repetido
Tubulação de coleta de poeira e filtro de mangas Localização no lado sujo ou lado limpo, pressão e condições de partículas Vedação, proteção contra abrasão e deformação relacionada à pressão
Entrada ou saída do ventilador Flutuações de pressão, vibração e espaço de instalação disponível Controle da vibração da correia e folga durante todo o movimento
Duto de recuperação de calor residual Temperatura de conexão, expansão do equipamento e mudanças de processo Compatibilidade entre a junta e o equipamento adjacente


A Exaustão de Forno a Arco Elétrico Requer uma Análise Específica do Local

Um sistema de despoeiramento de forno a arco elétrico pode incluir dutos primários resfriados a água, resfriamento de gás adicional, extração secundária de fumos, filtragem e ventiladores de tiragem induzida. Essas seções desempenham funções diferentes e não devem receber uma especificação genérica de junta de expansão.

Um conector de tecido não é uma substituição automática para um duto resfriado a água, uma conexão deslizante ou outro componente projetado para gases de exaustão diretos do forno. O projetista do sistema deve aprovar o ponto de instalação proposto e os limites operacionais. A temperatura do processo do forno não substitui a temperatura do gás medida ou calculada nessa conexão.

Da mesma forma, não se deve presumir que uma junta de expansão de duto estacionário acomode a inclinação do forno, o levantamento do teto ou outro deslocamento de equipamento grande, a menos que esse movimento tenha sido explicitamente incluído em seu projeto.


O Ciclo Térmico é Tão Importante Quanto a Temperatura de Pico

Para uma junta de expansão de duto de forno, registre como a temperatura muda em vez de fornecer apenas seu valor mais alto. Um serviço de exaustão constante e uma conexão exposta a excursões de temperatura repetidas podem exigir avaliações diferentes, mesmo quando suas temperaturas máximas são semelhantes.

Informações úteis incluem temperatura operacional normal, temperatura máxima de excursão, duração da excursão, frequência de aquecimento e resfriamento e o movimento correspondente do duto. Evite presumir que todo duto de exaustão de forno retorna à temperatura ambiente após cada ciclo de produção.

Uma junta de expansão de tecido para alta temperatura pode usar isolamento e proteção de face quente para manter seus materiais de vedação dentro de sua faixa operacional pretendida. A capacidade de temperatura pertence à construção completa, não apenas ao tecido com a classificação publicada mais alta.

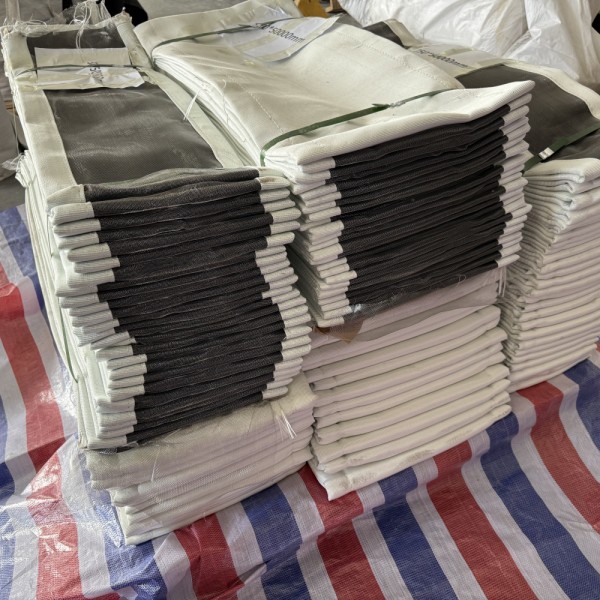

Fabric Expansion Joints

O calor radiante externo é um dado de projeto separado

O gás dentro do duto não é a única fonte de calor possível. Uma abertura de forno próxima, superfície de equipamento quente ou produto aquecido pode expor o exterior do elemento flexível à radiação.

Informe a posição, distância e orientação da junta em relação às fontes de calor próximas. Fotografias do equipamento circundante podem ajudar a identificar a exposição que não consta na especificação de temperatura do duto.

Qualquer blindagem ou cobertura externa proposta deve ser revisada quanto à dissipação de calor, folga de movimento e acesso para manutenção. Não presuma que envolver toda a junta em isolamento adicional melhorará seu desempenho.

Para a relação entre temperatura do processo, isolamento e temperatura da camada de vedação, leia juntas de expansão de tecido para alta temperatura para dutos de gases de combustão.


A proteção contra poeira começa com o caminho do fluxo

Onde o escapamento transporta sólidos abrasivos, um revestimento pode proteger a correia flexível do fluxo direto. Uma barreira de acúmulo aborda um problema diferente: o acúmulo de partículas na cavidade da junta. Nenhum dos componentes deve ser tratado como um substituto para a membrana de vedação de gás.

Especifique as condições das partículas, a direção do fluxo e os dados de velocidade disponíveis. Inclua cotovelos, amortecedores ou mudanças de seção próximos no desenho. Revise a sobreposição e a folga do revestimento durante todo o movimento necessário, não apenas na posição de desligamento.

Uma correia mais espessa não removerá o contato metal-tecido nem restaurará o espaço de movimento ocupado por depósitos.

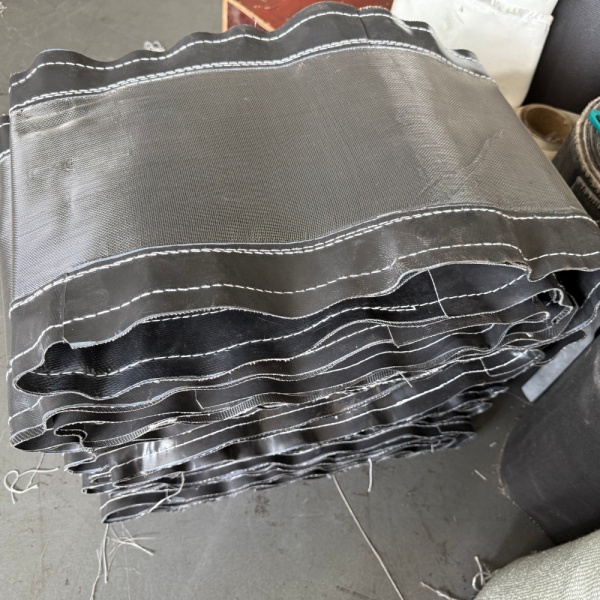

Fabric Expansion Joints

A pressão negativa e a pulsação do ventilador precisam de atenção separada

A pressão negativa pode puxar a correia para dentro; flutuações de pressão perto de ventiladores ou amortecedores podem causar vibração repetida. Ambas as condições precisam de avaliação juntamente com a geometria da junta e a folga interna.

Indique a pressão operacional e de projeto com seu sinal e unidades. Informe transientes conhecidos, amplitude de vibração e frequência, quando disponíveis. Não interprete a flexibilidade visível como prova de que a correia está operando dentro de seus limites de projeto.

A baixa força de mola do tecido também não significa carga zero na estrutura circundante. As cargas relacionadas à pressão e os requisitos de suporte permanecem parte do projeto do sistema de dutos.


Selecione os materiais pela sua função na junta

O elemento flexível pode precisar de reforço, vedação de gás, proteção térmica e resistência ambiental. Essas funções não precisam ser fornecidas pelo mesmo material.

Nosso guia para materiais de juntas de expansão de tecido explica os diferentes papéis do PTFE, silicone, fibra de vidro e sílica. A tabela abaixo aplica essa distinção a projetos de exaustão de fornos.

Material ou componente Função possível O que deve ser confirmado
Tecido de fibra de vidro Reforço têxtil ou contenção de isolamento Propriedades mecânicas necessárias e temperatura na camada
Tecido de sílica Proteção têxtil de alta temperatura ou contenção de isolamento Exposição real ao calor, movimento e necessidade de uma vedação de gás separada
Fibra de vidro revestida com silicone Cobertura protetora flexível ou camada de vedação em uma construção adequada Temperatura do revestimento, compatibilidade com gás e exposição externa
Tecido revestido com PTFE Componente quimicamente resistente em um sistema de barreira especificado Grau, desempenho de vedação, método de união e temperatura da membrana
Isolamento térmico Redução do calor que chega às camadas sensíveis à temperatura Espessura, contenção e comportamento durante o movimento da junta
Revestimento metálico interno Proteção contra fluxo direto e exposição a partículas Compatibilidade de material, fixação e folga

Estas são possíveis funções de componentes, não uma sequência de camadas padrão ou uma declaração de que cada tecido listado é adequado para todas as aplicações em siderúrgicas. Tecido trançado sem revestimento não deve ser tratado como uma vedação de gás completa. Um tecido revestido de uso geral também requer confirmação de sua adequação para a construção da junta de expansão pretendida.

A BSTFLEX fornece uma gama de tecidos de alta temperatura. Para juntas fabricadas, especifique o desempenho necessário da correia montada e de suas costuras, em vez de confiar apenas no peso, espessura ou nome do revestimento do tecido.

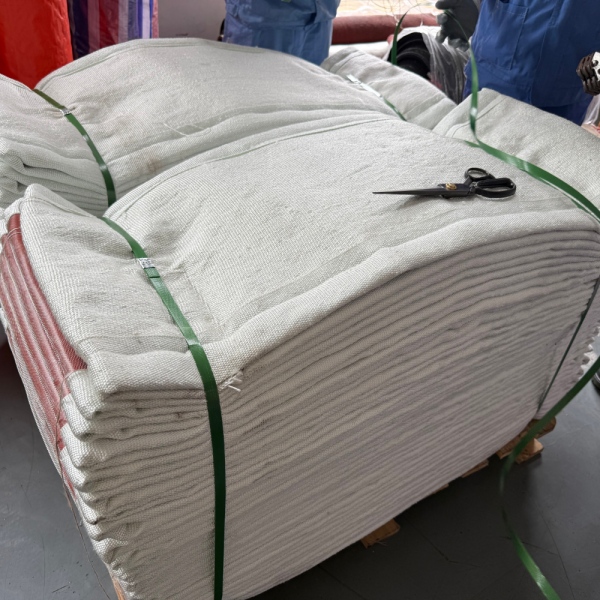

Fabric Expansion Joints

Dutos redondos e retangulares precisam de registros dimensionais diferentes

Sistemas de exaustão de plantas siderúrgicas usam geometrias de duto diferentes. Não presuma que a abertura é retangular simplesmente porque a instalação é grande.

Para conexões redondas, identifique o diâmetro da abertura, o diâmetro de fixação, os detalhes do flange e a orientação do padrão de furos. Para conexões retangulares, registre a largura, a altura, a geometria dos cantos e as dimensões relevantes em ambas as extremidades.

Mantenha a distância de conexão instalada separada da largura desenvolvida da correia de tecido. Áreas de fixação e a porção flexível livre devem ser contabilizadas no projeto aprovado.

Para grandes conexões retangulares, nosso artigo sobre juntas de expansão de tecido retangulares para dutos industriais aborda cantos, geometria de fixação e folga do revestimento com mais detalhes.


Especifique o movimento a partir de uma posição de instalação acordada

O requisito de movimento deve identificar a compressão e extensão axial separadamente, o deslocamento lateral em ambas as direções transversais e o movimento angular em torno de eixos definidos. Indique quais movimentos ocorrem simultaneamente.

Um pré-ajuste a frio intencional é diferente de um desalinhamento de instalação inesperado. Ambos precisam ser registrados para que o fabricante entenda a posição inicial e o movimento necessário durante o serviço.

Peça ao engenheiro do sistema de dutos para estabelecer o deslocamento operacional. Não estime a capacidade de movimento de uma junta a partir da folga de uma correia existente. Confirme se os revestimentos, componentes de isolamento e estruturas circundantes permanecem livres durante todo o envelope de movimento aprovado.


A substituição deve abordar a falha, não apenas as dimensões

Um pedido de repetição é direto apenas quando a especificação anterior permanece apropriada. Antes de substituir uma junta de expansão de planta siderúrgica, colete seu histórico de serviço, fotografias, registros dimensionais e quaisquer mudanças de processo desde a instalação.

Registre observações em vez de presumir uma causa. Desgaste ao lado de um revestimento, rasgos em uma braçadeira, depósitos dentro da cavidade e descoloração localizada exigem investigações diferentes. Um tecido de temperatura mais alta não resolverá necessariamente os danos causados por contato, desalinhamento ou movimento restrito.

Para o procedimento de inspeção e pedido, veja juntas de expansão de tecido de substituição: como medir e especificar uma junta existente.

A inspeção prática e a desmontagem devem ser realizadas por pessoal autorizado sob os procedimentos de isolamento, acesso seguro e permissão do local. Confirme as condições seguras de temperatura e pressão, suporte adequado do duto e quaisquer riscos de contaminação antes de mexer na junta. Não afrouxe uma conexão de exaustão em operação.

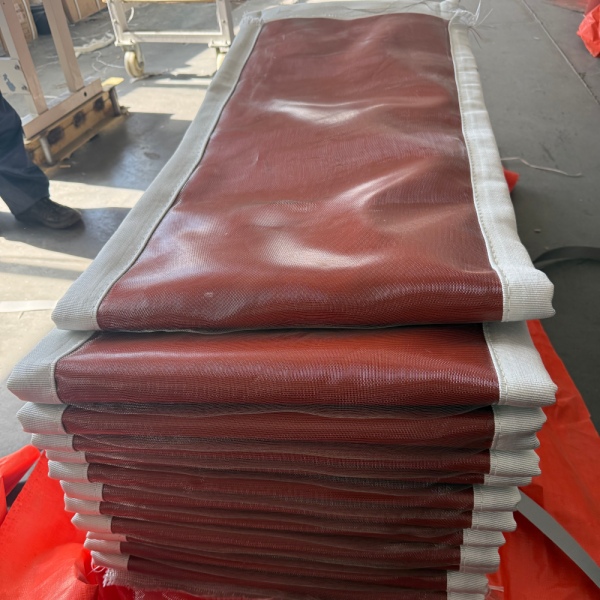

Fabric Expansion Joints

Informações de engenharia para uma cotação de junta de expansão de siderúrgica

Prepare uma especificação para cada etiqueta de equipamento. Marque as informações ausentes como desconhecidas em vez de presumir que todas as juntas na mesma linha de exaustão têm requisitos idênticos.

Item de RFQ Informações a fornecer
Equipamento e localização Etiqueta da junta, forno ou sistema de exaustão e posição em relação ao resfriamento, filtragem e ventiladores
Geometria da conexão Diâmetro ou largura e altura, detalhes de fixação, distância de instalação e referências de desenho
Temperatura Temperaturas normais, de projeto e de excursão, duração da excursão e ciclos operacionais
Calor externo Fontes radiantes próximas, blindagens existentes e isolamento externo
Pressão e vibração Valores positivos ou negativos, unidades, limites de projeto, transientes e dados de vibração disponíveis
Meio de processo Composição do gás, umidade, condensado e exposição à limpeza, quando relevante
Poeira e fluxo Condições das partículas, velocidade do gás, direção do fluxo e perturbações próximas nos dutos
Movimento Posição de referência a frio, predefinição, compressão e extensão axial, requisitos laterais e angulares
Componentes internos Disposição do revestimento, isolamento, barreira de acúmulo e componentes propostos para reutilização
Escopo de fornecimento Apenas a correia, correia com acessórios ou montagem completa; quantidade, limites de acesso e data de entrega necessária


Fabricação personalizada e planejamento de paradas

A BSTFLEX oferece suporte à fabricação baseada em desenhos de correias flexíveis e montagens personalizadas para aplicações em dutos industriais. Como um fabricante de juntas de expansão de tecido, avaliamos a geometria solicitada, a construção do material e o escopo de fornecimento a partir das informações fornecidas para o projeto.

Para substituições durante paradas, distinga o elemento flexível de quaisquer estruturas, revestimentos, isolamento e componentes de fixação. Acorde se a correia será fornecida aberta ou fechada, como qualquer fechamento no local será concluído e quais peças estão incluídas na cotação.

Resolva diferenças dimensionais e dados operacionais ausentes antes de aprovar a fabricação. O desenho final deve identificar a referência de instalação, requisitos de movimento, construção do material e conexões com equipamentos retidos.


Solicite uma junta de expansão de tecido para dutos de exaustão de fornos

Para uma nova linha de exaustão de siderúrgica ou uma conexão de substituição, envie à BSTFLEX a localização do equipamento, o desenho e as condições operacionais. Configurações de produtos e opções de personalização estão disponíveis em nossa página de junta de expansão de tecido personalizada.

Uma consulta útil inclui as dimensões do duto, temperatura normal e máxima, pressão, condições de gás e poeira, movimento, exposição ao calor externo e escopo de fornecimento necessário. Solicitações de substituição também devem incluir fotografias, histórico de serviço e a janela de parada planejada.

Solicite uma cotação de junta de expansão de tecido personalizada
