Vedação tipo girino para porta de forno industrial: Guia de seleção, substituição e OEM
As portas de fornos industriais exigem mais do que uma simples tira resistente ao calor. A vedação deve manter contato ao redor de toda a abertura, ao mesmo tempo em que lida com ciclos repetidos de fechamento, expansão térmica, mudanças de temperatura e possíveis variações na estrutura da porta.
Uma vedação tipo girino para porta de forno industrial utiliza um perfil de bulbo e cauda para separar a função de vedação da função de montagem. O bulbo compressível entra em contato com a estrutura da porta, enquanto a cauda fornece uma área estável para fixação.
A BSTFLEX fabrica vedações industriais tipo girino e vedações para portas de forno personalizadas usando fibra de vidro, sílica, cerâmica, tecidos revestidos e construções com núcleo reforçado para aplicações OEM e de substituição.
Por que as portas de fornos industriais precisam do design de vedação correto
Os fornos industriais operam de forma diferente dos eletrodomésticos comuns. Suas portas podem abrir centenas ou milhares de vezes durante a produção, e a vedação deve continuar a fornecer contato confiável após compressão repetida.
Uma vedação de porta de forno adequada deve considerar:
- Temperatura de operação
- Força de fechamento da porta
- Distância de compressão
- Alinhamento da porta
- Expansão térmica
- Frequência de abertura
- Condições de limpeza
- Exposição ao calor radiante
- Vida útil necessária
Escolher apenas pela classificação de temperatura pode levar a uma substituição inadequada. A construção completa, incluindo cobertura, núcleo e geometria do perfil, determina como a vedação terá desempenho.
O que é uma vedação tipo girino para porta de forno?

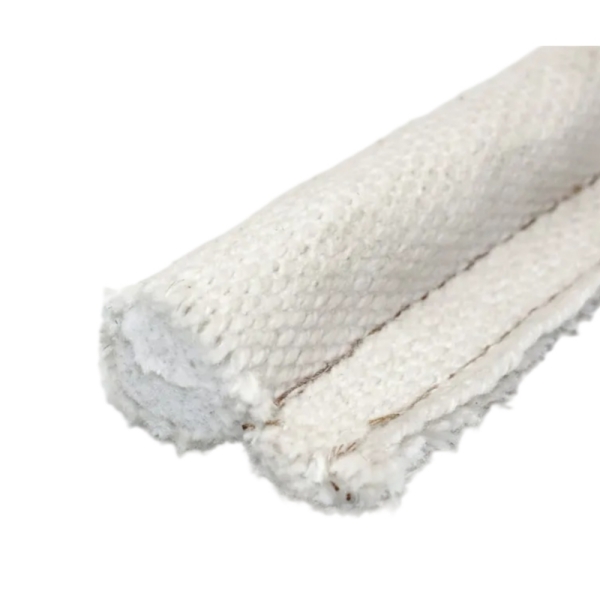

Uma vedação tipo girino é um perfil de vedação flexível que consiste em um bulbo arredondado e uma cauda de montagem plana.
| Seção | Função |
|---|---|
| Bulbo | Fornece a área de vedação compressível contra a estrutura da porta do forno. |
| Núcleo | Controla a compressão, recuperação e suporte estrutural. |
| Cobertura | Protege a estrutura interna do calor e da exposição ambiental. |
| Cauda | Fornece fixação à estrutura do forno,tira de retenção ou canal de montagem. |
Este design é diferente de uma fita de vedação plana porque o bulbo cria uma zona de compressão dedicada, enquanto a cauda mantém a vedação posicionada.
Como selecionar uma vedação para porta de forno industrial
1. Meça a folga da porta fechada
A medição mais importante não é o diâmetro da vedação antiga. É o espaço real disponível quando a porta do forno está fechada.
Meça:
- Folga mínima de vedação
- Folga máxima de vedação
- Planicidade da moldura da porta
- Condições de canto
- Espaço de montagem para a aba
Uma junta muito grande pode exigir força de fechamento excessiva. Uma junta muito pequena pode não manter contato contínuo.
2. Determine a compressão necessária
O bulbo deve comprimir o suficiente para criar contato, mas ainda manter a capacidade de recuperação.
A compressão necessária depende de:
- Tamanho do bulbo
- Construção do núcleo
- Pressão da porta
- Geometria da moldura
- Frequência de abertura
Um núcleo de fibra de vidro, núcleo de aço inoxidável e núcleo de metal oco podem produzir comportamentos de compressão diferentes, mesmo com dimensões externas semelhantes.
3. Selecione o material de cobertura
O ambiente operacional do forno determina o material de cobertura apropriado.

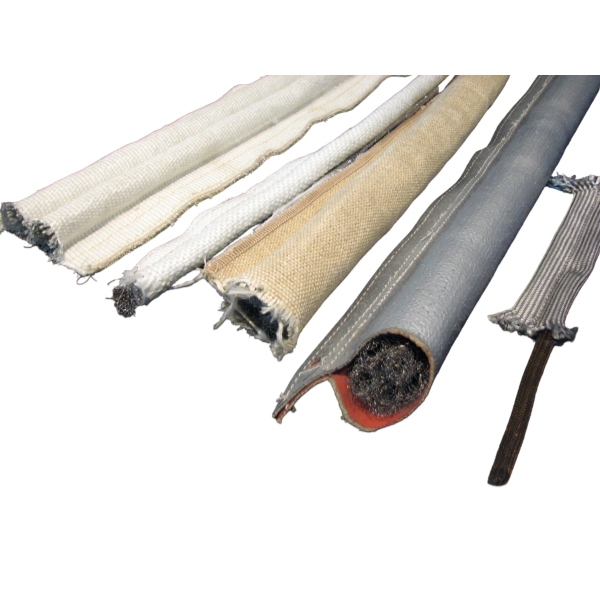

Junta tipo girino de fibra de vidro para porta de forno
A fibra de vidro é comumente escolhida para fornos industriais porque fornece uma cobertura tecida flexível com boa estabilidade térmica.
A BSTFLEX oferece diferentes construções de fibra de vidro:

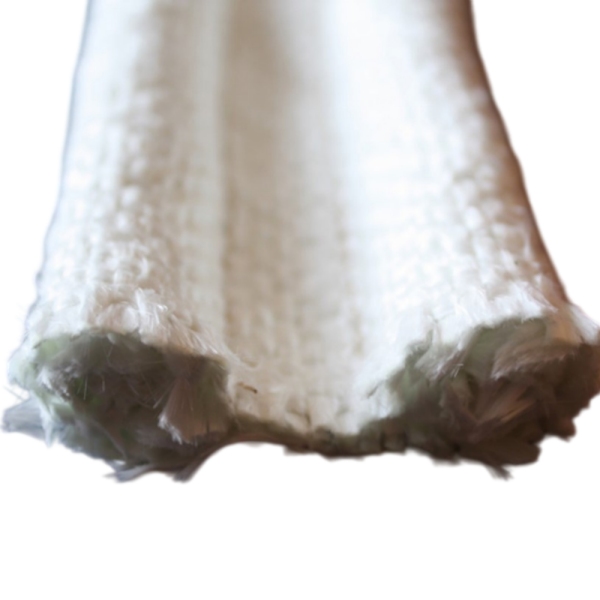

- Junta tipo girino com cobertura de fibra de vidro e núcleo de fibra de vidro

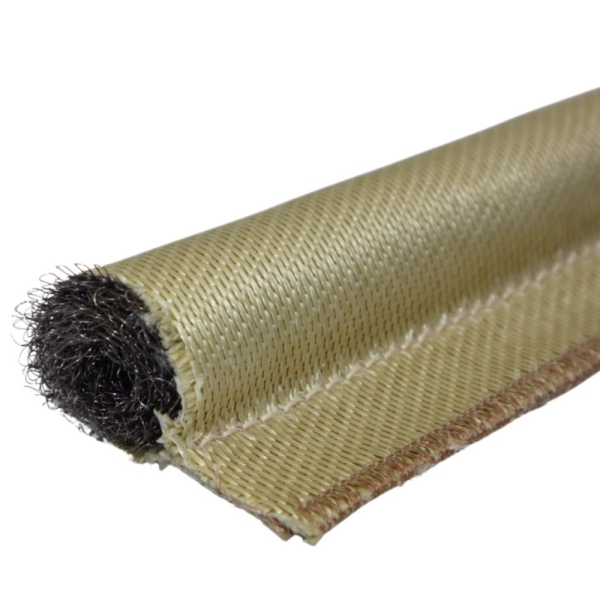

- Junta tipo girino com cobertura de fibra de vidro e núcleo de aço inoxidável

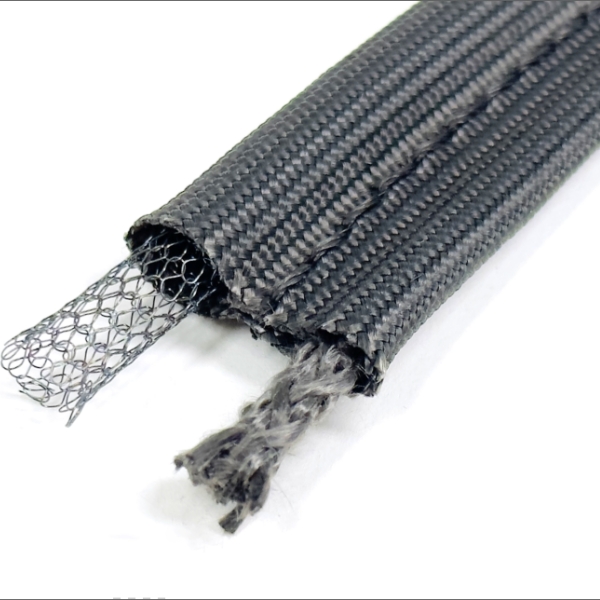

- Junta tipo girino com cobertura de fibra de vidro e núcleo oco de aço inoxidável
Junta de sílica para porta de forno
O tecido de sílica é usado quando é necessário um desempenho têxtil de temperatura mais alta em comparação com as construções padrão de fibra de vidro.
As opções de sílica incluem:
- Junta tipo girino com cobertura de tecido de sílica e núcleo de Inconel
- Junta tipo girino com cobertura de tecido de sílica e núcleo de cerâmica
Junta tipo girino de cerâmica para porta de forno
As construções de tecido cerâmico são adequadas para equipamentos de processamento térmico exigentes, onde a junta é submetida a temperaturas elevadas.
- Junta tipo girino com cobertura de tecido cerâmico e núcleo de cerâmica
- Junta tipo girino com cobertura de tecido cerâmico e núcleo de Inconel
Opções de núcleo para junta de porta de forno
O núcleo determina como o bulbo reage quando comprimido.
| Tipo de núcleo | Características típicas |
|---|---|
| Núcleo de fibra de vidro | Compressão macia e flexestrutura não metálica ível. |
| Núcleo de aço inoxidável | Reforço interno e suporte estrutural aprimorado. |
| Núcleo oco de aço inoxidável | Maior compressibilidade e capacidade de acomodar vãos maiores. |
| Núcleo de Inconel | Reforço metálico para aplicações térmicas exigentes. |
| Núcleo de cerâmica | Estrutura interna não metálica de alta temperatura. |
Processo de substituição da junta de forno industrial
Passo 1: Remover e inspecionar a junta existente
Registrar:
- Perfil da junta original
- Material de cobertura
- Construção do núcleo
- Método de montagem
- Local do dano
Passo 2: Medir o perfil original
Medir:
- Diâmetro do bulbo
- Altura do bulbo
- Largura da cauda
- Largura total do perfil
- Comprimento final
Passo 3: Confirmar as condições de operação do forno
Fornecer:
- Temperatura contínua
- Temperatura máxima
- Frequência do ciclo de aquecimento
- Atmosfera dentro do forno
- Produtos químicos de limpeza
Passo 4: Selecionar a construção de substituição
A substituição deve corresponder à aplicação, não apenas à aparência antiga.
Aplicações para juntas tipo girino para fornos industriais
- Fornos industriais de lote
- Fornos de pintura a pó
- Fornos de esteira
- Fornos de tratamento térmico
- Fornos de secagem
- Fornos de cura
- Fornos de passagem (walk-in)
- Câmaras de aquecimento industrial
- Equipamento de processamento térmico
- Fornos OEM personalizados
Vedação da porta do forno de pintura a pó
Fornos de pintura a pó exigem vedações que tolerem temperaturas elevadas e ciclos de produção repetidos.
A vedação correta depende da temperatura do forno, do design da porta, das condições de contaminação e do intervalo de serviço necessário.
Seleção de vedação para forno de esteira
Fornos de esteira frequentemente passam por operação contínua e ciclos térmicos frequentes.
O design da vedação deve considerar:
- Frequência de abertura da porta
- Exposição ao calor
- Movimento mecânico
- Cronograma de manutenção
Vedação da porta de forno tipo walk-in
Fornos grandes do tipo walk-in normalmente exigem vedação perimetral flexível ao redor de portas grandes.
Construções com núcleo oco e núcleo reforçado podem ser consideradas dependendo da força de fechamento e da variação da folga.
Fabricação de vedações para fornos industriais OEM
A BSTFLEX apoia clientes OEM que exigem produção repetível de vedações para portas de forno.
O serviço OEM inclui:
- Desenvolvimento de perfil personalizado
- Seleção de material
- Produção de protótipos
- Aprovação de amostras
- Fabricação em larga escala
- Pedidos recorrentes
Como solicitar um orçamento de vedação tipo girino para porta de forno
| Equipamento | Tipo de forno e aplicação |
| Perfil | Tamanho do bulbo, largura da cauda e dimensões gerais |
| Material | Requisitos de cobertura e núcleo |
| Temperatura | Temperatura contínua e máxima |
| Comprimento | Comprimento total da vedação ou dimensões do perímetro |
| Quantidade | Protótipo e prorequisitos de produção |
Perguntas frequentes
Qual é a melhor vedação para uma porta de forno industrial?
A melhor vedação depende da temperatura do forno, do design da porta, do requisito de compressão e do ambiente operacional. Construções de fibra de vidro, sílica, cerâmica e núcleo reforçado são selecionadas de acordo com as condições reais.
Com que frequência uma vedação de forno industrial deve ser substituída?
A frequência de substituição depende da exposição à temperatura, ciclos de abertura, compressão, contaminação e qualidade da instalação. Recomenda-se a inspeção regular.
A BSTFLEX pode fabricar vedações de porta de forno de reposição?
Sim. As vedações de reposição podem ser produzidas a partir de desenhos, amostras, dimensões ou informações do equipamento.
Vocês podem fazer tamanhos personalizados de vedação de porta de forno?
Sim. O diâmetro do bulbo, a largura da aba, o comprimento, o material de cobertura e a construção do núcleo podem ser personalizados.
Fabricante de Vedação Tadpole para Porta de Forno Industrial Personalizada
A BSTFLEX fabrica vedações tadpole para porta de forno industrial personalizadas para fabricantes de equipamentos OEM, empresas de manutenção e usuários industriais.
Para uma solução personalizada, forneça:
- Amostra da vedação existente
- Desenho
- Modelo do forno
- Requisitos de temperatura
- Dimensões
- Quantidade
Entre em contato com a BSTFLEX para a fabricação de vedações de porta de forno personalizadas.
