Junta Tadpole de Fibra de Vidro: Tipos de Núcleo e Aplicações Industriais

Uma junta de substituição pode corresponder às dimensões externas originais e ainda assim alterar a forma como a porta de um forno industrial fecha. A diferença pode estar dentro do bulbo, em vez de na cobertura de fibra de vidro visível.

Uma junta de vedação tipo girino de fibra de vidro combina uma cobertura têxtil de fibra de vidro com um bulbo de vedação compressível e uma aba de montagem plana. No entanto, o bulbo não contém necessariamente fibra de vidro. Pode utilizar um núcleo de fibra de vidro, um núcleo de aço inoxidável ou uma construção oca de aço inoxidável, cada um oferecendo um ponto de partida diferente para compressão e suporte mecânico.

Para fabricantes de equipamentos e equipes de manutenção, a questão prática não é simplesmente qual junta resiste ao calor. É qual construção pode manter o contato necessário ao redor da abertura sem sobrecarregar a porta, danificar a cobertura ou perder sua faixa de compressão útil.

Este guia compara três construções cobertas por fibra de vidro dentro da linha de juntas e vedações tipo girino BSTFLEX e explica como especificá-las para serviço industrial.

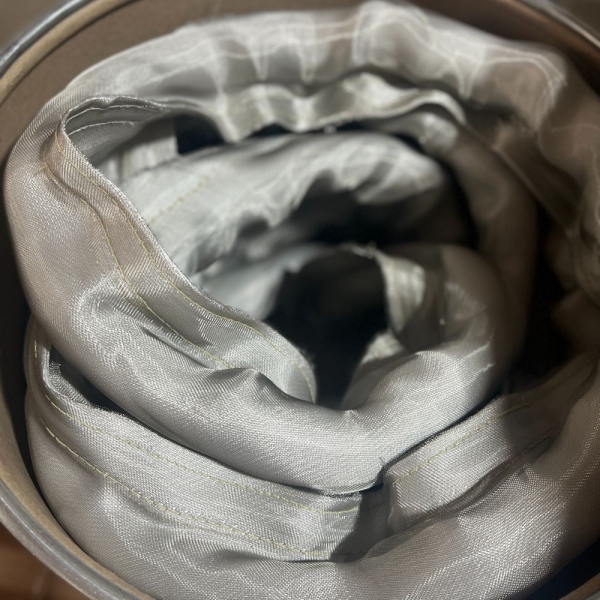

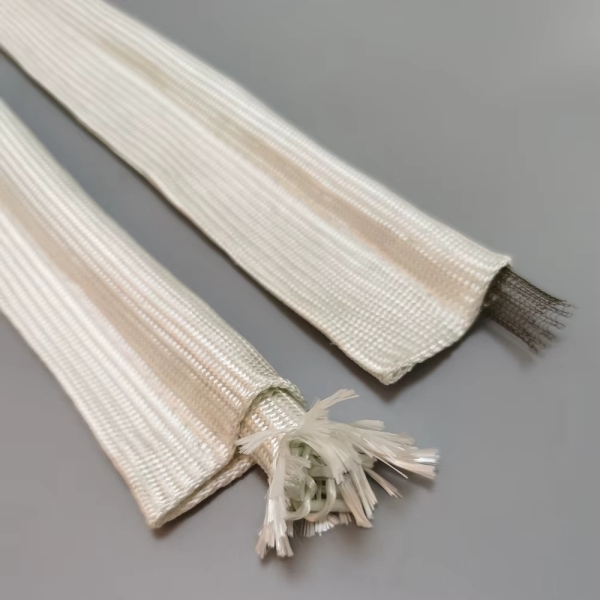

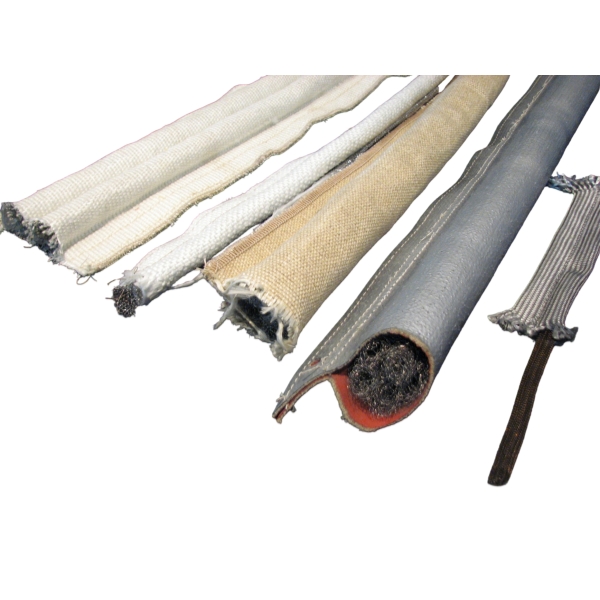

Três tipos de núcleo sob a mesma cobertura de fibra de vidro

A cobertura identifica o tecido exposto. A especificação do núcleo descreve o que sustenta o bulbo. Manter esses dois detalhes separados torna mais fácil comparar produtos e evitar o pedido de uma vedação baseada apenas na aparência.

Estas descrições são pontos de partida para seleção, não uma classificação universal de maciez ou vida útil. A densidade do núcleo, o diâmetro do fio, a construção da malha, o tamanho do bulbo e a tensão da cobertura podem alterar o comportamento da junta acabada.

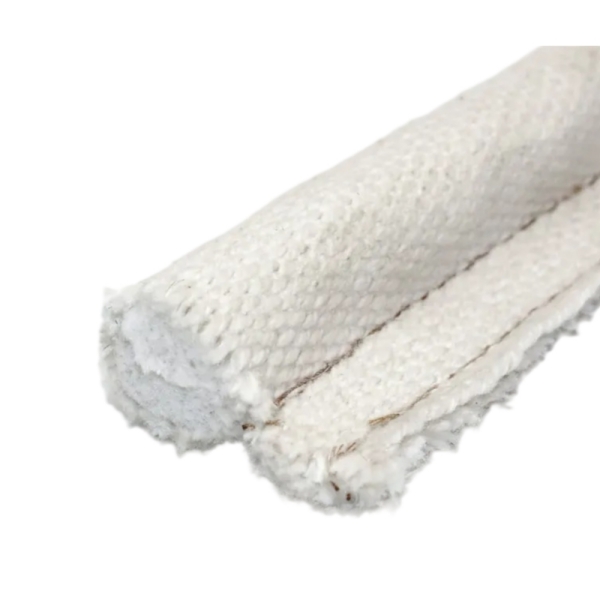

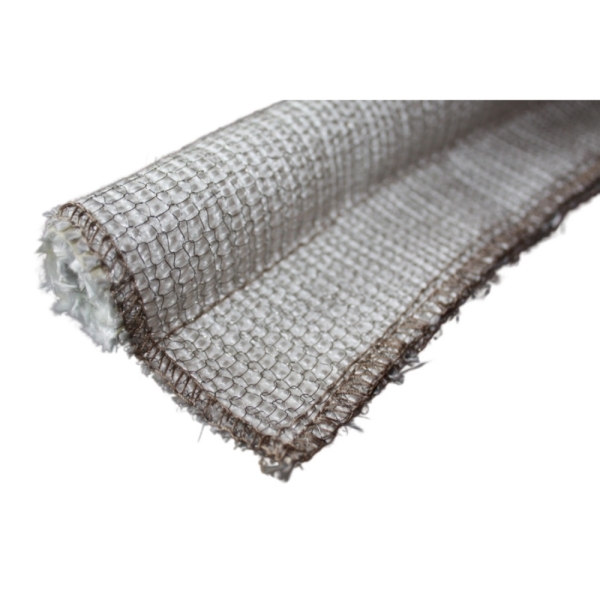

Núcleo de fibra de vidro: um bulbo de vedação não metálico

Um núcleo de fibra de vidro usa material de fibra em vez de reforço metálico para construir o corpo do bulbo. A compressão ocorre através da deformação e rearranjo da estrutura têxtil interna.

Vale a pena avaliar esta construção quando se prefere um núcleo flexível e não metálico. Sua firmeza ainda depende de como o núcleo é fabricado: dois núcleos de fibra de vidro com o mesmo diâmetro externo não precisam exigir a mesma força para serem comprimidos.

A junta de vedação tipo girino com cobertura de fibra de vidro e núcleo de fibra de vidro fornece esta combinação de cobertura e núcleo. Para um projeto de substituição, especifique a resposta de compressão necessária, bem como as dimensões.

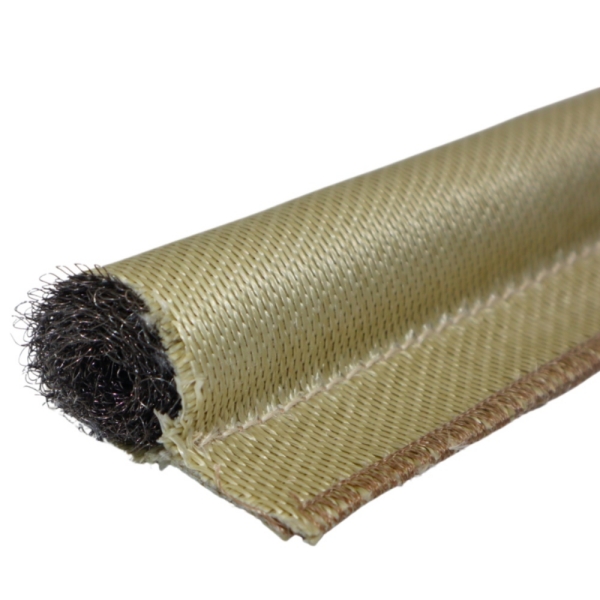

Núcleo de aço inoxidável: suporte metálico interno

Um núcleo de aço inoxidável introduz suporte metálico dentro do bulbo de vedação. Em construções de malha, o arranjo do fio permite a deformação enquanto sustenta o perfil sob o tecido de fibra de vidro.

Uma junta de vedação tipo girino com cobertura de fibra de vidro e núcleo de aço inoxidável é uma candidata para equipamentos onde o reforço interno é um requisito importante. O núcleo deve ser especificado pela construção, não apenas pelas palavras “aço inoxidável”.

Não presuma que todo núcleo de aço inoxidável tenha elasticidade, força de fechamento ou durabilidade idênticas. Solicite a liga e os detalhes do núcleo, então avalie o perfil acabado na altura comprimida pretendida.

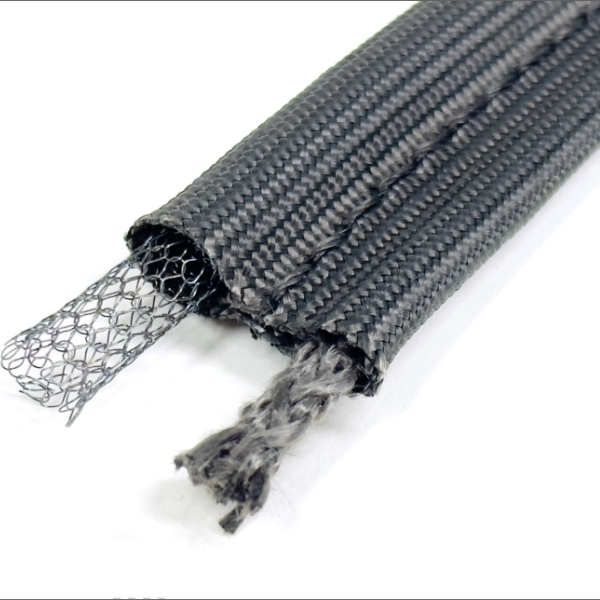

Núcleo oco de aço inoxidável: uma estrutura de centro aberto

Um núcleo oco não é simplesmente um bulbo de tecido vazio. Nesta construção, uma estrutura de aço inoxidável envolve uma área central aberta sob a cobertura de fibra de vidro.

Essa geometria fornece espaço para o bulbo se deformar para dentro. Ela pode ser útil quando uma porta tem força de fechamento limitada ou quando a junta deve acomodar variações ao redor do perímetro de vedação. O desempenho real depende da estrutura de arame e do perfil completo da junta.

A Gaxeta de Aba Tipo Girino com Núcleo Oco de Aço Inoxidável e Cobertura de Fibra de Vidro é a construção relevante a ser analisada. Confirme sua faixa de compressão de trabalho em vez de presumir que um bulbo oco pode ser achatado indefinidamente.

O Material do Núcleo e a Geometria do Núcleo São Especificações Diferentes

“Aço inoxidável” identifica uma família de materiais. “Oco” identifica uma característica estrutural. Uma junta pode, portanto, ter um núcleo de aço inoxidável e um núcleo oco ao mesmo tempo.

Da mesma forma, “núcleo de malha maciça” descreve uma configuração de malha em vez de uma haste de metal maciço rígida. Os desenhos de compra devem identificar a construção real com clareza suficiente para que o fabricante não precise interpretar uma descrição ambígua.

Uma especificação útil combina a cobertura, o material do núcleo, a geometria do núcleo e as dimensões do perfil. Por exemplo: cobertura de fibra de vidro trançada, núcleo de malha oca de aço inoxidável, altura livre do bulbo especificada, largura da aba definida e uma altura instalada acordada.

A Percentagem de Compressão Não Informa a Força de Fechamento

A compressão descreve o quanto a altura do bulbo é reduzida. A força de fechamento descreve a carga necessária para atingir essa redução. Elas estão relacionadas, mas não são intercambiáveis.

Para um bulbo medido na direção da carga, a compressão nominal pode ser expressa como:

Compressão nominal (%) = (altura livre do bulbo − altura instalada do bulbo) ÷ altura livre do bulbo × 100

Por exemplo, reduzir uma altura livre do bulbo de 16 mm para uma altura instalada de 12 mm resulta em 25% de compressão nominal. Este é um exemplo dimensional, não uma configuração de compressão recomendada para todas as gaxetas tipo girino.

Duas gaxetas comprimidas pela mesma porcentagem podem exigir cargas diferentes. Para um projeto OEM, solicite informações de carga de compressão onde disponíveis ou avalie amostras em um dispositivo que represente as condições reais de montagem e contato.

A recuperação também importa. Após a descompressão, o bulbo pode não retornar completamente à sua altura original. A quantidade aceitável de deformação residual deve ser considerada juntamente com a frequência de abertura do equipamento e a temperatura de operação.

Aplicações Industriais: Comece com o Requisito do Equipamento

Portas de Fornos de Lote, Cura e Secagem

Para uma junta de porta de forno industrial, comece pela folga fechada e pela força do fecho disponível. Uma vedação que exige carga de compressão excessiva pode impedir que a porta atinja a posição pretendida.

Uma construção com núcleo de fibra de vidro é uma opção a ser avaliada quando um bulbo não metálico flexível é preferido. Onde o projeto exigir suporte metálico, compare as alternativas de aço inoxidável sob as mesmas condições de instalação.

A seleção deve levar em conta todo o perímetro, incluindo cantos e o lado da dobradiça, em vez de apenas uma amostra reta curta.

Portas de Acesso Frequentemente Abertas

Portas de inspeção e painéis de acesso à produção impõem exigências mecânicas repetidas à vedação. Avalie como o bulbo responde após fechamentos repetidos, se a aba permanece fixa e se a cobertura roça no metal ao redor.

Um núcleo de aço inoxidável pode fornecer reforço interno, mas não protege uma cobertura exposta de fibra de vidro de todas as fontes de abrasão. Verifique o alinhamento da porta, as bordas de contato e a direção do movimento antes de tratar a substituição do núcleo como a solução completa.

Tampas Grandes e Folgas de Vedação Variáveis

Em uma tampa grande, a folga fechada pode diferir de um local para outro. Vale a pena avaliar um perfil de núcleo oco onde a junta precisa de uma faixa útil de deformação sem carga de fechamento excessiva.

Meça tanto a menor quanto a maior folga. O bulbo deve manter contato no ponto mais largo sem ser sobrecomprimido no ponto mais estreito. Um diâmetro maior por si só não resolve esse conflito.

Painéis de Acesso a Fornos, Dutos e Registros de Regulagem

Para painéis de acesso a fornos e equipamentos com dutos aquecidos, estabeleça a temperatura no local da junta. A temperatura da câmara do processo não é necessariamente a mesma temperatura experimentada pela cobertura, pela costura ou pelo núcleo.

Aplicações em dutos e registros de regulagem também exigem um requisito de vazamento e um diferencial de pressão definidos. Não se deve presumir que uma gaxeta tipo girino de tecido de fibra de vidro forneça uma vedação estanque a gás ou nominal para pressão simplesmente porque é adequada para vedação térmica perimetral.

Onde a contenção é crítica para a segurança, a junção completa exige qualificação específica para a aplicação.

A Seleção de Temperatura Aplica-se à Junta Completa

Uma junta de fibra de vidro para alta temperatura é um conjunto, não apenas um pedaço de tecido de vidro. Suas condições de uso dependem do grau da cobertura, do acabamento do tecido, do núcleo, da costura e de qualquer revestimento ou material de fixação.

Mudar o núcleo de fibra de vidro para aço inoxidável não aumenta automaticamente a capacidade de temperatura da cobertura externa. Da mesma forma, um núcleo resistente ao calor não pode compensar um revestimento ou uma construção de costura inadequados.

Especifique a temperatura contínua, a temperatura de pico e a duração do pico separadamente. Identifique também se a junta fica exposta a fluxo de ar quente, contato com metal aquecido, calor radiante ou chama direta.

Onde a fibra de vidro for inadequada, analise combinações alternativas de cobertura e núcleo na coleção de vedações tipo girino para alta temperatura. Selecione a construção de substituição como um sistema completo, em vez de alterar um componente isoladamente.

Fita de Gaxeta Tipo Girino, Fita Chata e Corda de Fibra de Vidro Não São Idênticas

O termo fita de vedação de fibra de vidro tipo girinorefere-se a um perfil de vedação com bulbo e cauda. Não deve ser confundido com uma tira plana de fibra de vidro ou uma corda de fibra de vidro separada.

A fita plana fornece uma seção relativamente uniforme em toda a sua largura. A corda fornece um corpo de vedação sem uma cauda de montagem integrada. Um perfil tipo girino separa a função de contato do bulbo da função de retenção da cauda.

Esses produtos podem usar materiais relacionados, mas seus arranjos de montagem e compressão disponível diferem. Substituir uma forma por outra requer verificar a geometria da junta, não apenas combinar a largura nominal.

Meça a junta antes de copiar uma vedação desgastada

Uma vedação antiga é uma evidência útil, mas pode não representar mais o perfil original. A compressão permanente, o tecido esticado e os cantos danificados podem tornar uma amostra usada enganosa.

Forneça a amostra juntamente com as medidas do equipamento. Um esboço da seção transversal deve distinguir as dimensões do bulbo livre, a largura da cauda e a largura total.

Ao declarar a largura da cauda, marque os pontos finais da medição no desenho. Isso evita confusão entre a cauda de montagem exposta e a largura total do perfil.

Qualifique o perfil antes de um pedido de produção

Para um novo design OEM ou uma mudança na construção do núcleo, use um processo de aprovação de amostra antes de se comprometer com quantidades de produção. As verificações a seguir fornecem um ponto de partida prático; os limites de aceitação devem vir dos requisitos do equipamento.

Ajuste e fechamento:Monte a amostra com o método de retenção pretendido. Confirme se o bulbo encontra a superfície de acoplamento, se a porta fecha corretamente e se a cauda não interfere na junta.

Compressão e recuperação:Avalie o perfil na altura instalada pretendida. Verifique o esforço de fechamento, a deformação residual e o comportamento após ciclos de abertura representativos.

Exposição térmica:Avalie a construção completa sob condições de serviço representativas. Inspecione a cobertura, a costura, o núcleo e a retenção após a exposição.

Desempenho da junta:Verifique o requisito de vazamento ou desempenho térmico acordado usando um teste de equipamento adequado. O contato visual por si só não demonstra todos os requisitos de vedação.

Perguntas frequentes

Uma vedação de fibra de vidro tipo girino sempre tem um núcleo de fibra de vidro?

Não. A fibra de vidro pode descrever a cobertura externa, enquanto o bulbo contém fibra de vidro, aço inoxidável ou outro núcleo especificado. Declare tanto a cobertura quanto o núcleo ao fazer o pedido.

Uma vedação de núcleo oco é sempre mais macia do que uma vedação de núcleo de fibra de vidro?

Nenhuma comparação universal se aplica. A geometria oca fornece espaço para deformação, mas a construção do fio, a densidade da fibra, as dimensões do bulbo e a tensão da cobertura influenciam a carga de compressão real. Compare amostras acabadas ou dados de teste relevantes.

Um núcleo de aço inoxidável torna a superfície externa mais resistente à abrasão?

O núcleo fornece suporte interno. A cobertura de fibra de vidro permanece como a superfície de contato exposta, a menos que uma camada protetora adicional seja especificada. O atrito da superfície deve ser abordado através da seleção da cobertura e da geometria do equipamento.

O mesmo perfil pode ser usado para portas de fornos e portas de fornalhas?

Possivelmente, mas o nome do equipamento não é suficiente para estabelecer a adequação. Compare a temperatura real da junta, a folga, a força de fechamento, o movimento, a atmosfera e os requisitos de vedação.

O que é necessário para uma cotação de junta tadpole de fibra de vidro personalizada?

Forneça um desenho de seção transversal ou amostra, dimensões livres do bulbo, dimensões da aba, comprimento necessário, quantidade, folga fechada e condições operacionais. Inclua a especificação do núcleo existente sempre que for conhecida.

Especifique uma junta tadpole de fibra de vidro com a BSTFLEX

A BSTFLEX fabrica juntas tadpole revestidas de fibra de vidro com diferentes construções internas para projetos de OEM e reposição. As dimensões do bulbo, abas de montagem e comprimentos acabados podem ser desenvolvidos com base em desenhos, amostras e requisitos do equipamento.

Comece com a construção com núcleo de fibra de vidro para um bulbo não metálico, analise a construção com núcleo de aço inoxidável para suporte metálico interno, ou avalie a construção com núcleo de aço inoxidável oco onde sua geometria de centro aberto se adapta à compressão necessária.

Envie à BSTFLEX o desenho da sua junta e os detalhes da aplicação para uma cotação. Inclua a quantidade necessária, temperatura de serviço, folga fechada e disposição de montagem para que a proposta possa abordar o conjunto de vedação completo.
