Como medir uma junta tipo girino para substituição

Para medir uma junta tipo girino para substituição, registre a altura e a largura do bulbo, as dimensões da aba de montagem, a largura total do perfil, a construção do núcleo e o comprimento necessário. Em seguida, meça a folga fechada do equipamento na posição de contato do bulbo.Uma amostra desgastada ajuda a identificar a construção antiga, mas suas dimensões comprimidas não devem se tornar automaticamente a especificação para a nova vedação.

Para uma porta de forno industrial, painel de acesso de fornalha ou compartimento aquecido, a substituição deve se ajustar ao arranjo de montagem e fornecer o contato necessário quando o equipamento fechar. Combinar o tecido visível ou solicitar o diâmetro de bulbo mais próximo é apenas parte desse trabalho.

O fluxo de trabalho de medição a seguir reúne a amostra, a geometria do equipamento e os requisitos operacionais em uma única especificação de substituição.

Comece com a Junta Instalada

Antes de remover qualquer coisa, peça ao pessoal de manutenção autorizado para tornar o equipamento seguro de acordo com as instruções do OEM e os procedimentos do local. Controle a energia perigosa, permita que os componentes quentes esfriem, trate a pressão retida e prenda portas ou coberturas móveis. Não coloque as mãos em um mecanismo de fechamento energizado ou sem suporte para obter uma medição.

Fotografe a junta na posição. Mostre para que lado o bulbo está voltado, onde a aba está retida e como a vedação passa pelos cantos. Marque um local de referência, como o canto superior do lado da dobradiça, para que as medições e amostras possam ser rastreadas até o mesmo ponto.

Registre também o modelo do equipamento, o número da peça da junta e a revisão do desenho, quando disponível. Observe onde a vedação existente está achatada, desgastada, deslocada ou raspando contra o metal. Mantenha essas observações separadas das dimensões pretendidas: uma seção danificada registra uma condição de falha, não necessariamente o projeto original.

Coloque as Dimensões Críticas em uma Seção Transversal

Um esboço da seção transversal é mais útil do que uma entrada sem rótulo, como “junta tipo girino de 1 polegada”. Marque a direção de fechamento e os pontos finais reais da medição. Use um sistema de unidades primário e declare quaisquer tolerâncias dimensionais acordadas.

Use um diâmetro de bulbo apenas onde uma seção redonda estiver estabelecida. Um bulbo usado achatado deve ser registrado por sua altura e largura observadas, não convertido em um diâmetro original presumido.

Meça o Bulbo Sem Apertá-lo

Coloque uma amostra autorizada em sua condição relaxada, sem esticá-la ou enrolá-la em um formato redondo. Para uma medição de campo inicial, leve as faces do paquímetro a um leve contato com a cobertura externa, em vez de pressionar até que o bulbo se deforme. Onde a especificação de compra exigir pressão de medição controlada, siga esse método.

Faça leituras em vários locais identificados usando o mesmo método. Inclua uma seção comparativamente não danificada, onde disponível. Registre o intervalo em vez de apresentar uma leitura incomumente alta ou baixa como o tamanho nominal.

A altura relaxada de uma junta usada não é necessariamente sua altura livre original.Identifique as medidas da amostra como “condição de uso”. Uma peça sobressalente não utilizada ou um desenho original aprovado são uma referência melhor para as dimensões originais; na falta de ambos, deixe o tamanho nominal sem confirmação até que a junta e a substituição proposta tenham sido revisadas.

Mantenha a largura da aba separada da largura total

A aba de montagem pode se estender sob uma barra de retenção, virar em torno de uma borda ou incluir uma seção dobrada. Registre esses detalhes antes de tratar a tira visível como a aba completa.

No desenho, mostre o limite do bulbo, a linha de costura, a borda de retenção e a borda livre da aba. Isso elimina a ambiguidade quando diferentes catálogos usam letras de dimensão ou pontos de referência diferentes. Para um perfil de aba dupla, meça as duas extensões independentemente em vez de assumir que são iguais.

Verifique se a aba de substituição pode ser retida sem afastar o bulbo de sua linha de contato pretendida. Corresponder à largura total não garante que o bulbo ficará na posição correta.

Meça a folga fechada onde o bulbo realmente veda

A folga útil está no local de contato do bulbo, não necessariamente na borda externa visível da porta. Peça ao pessoal de manutenção qualificado para estabelecer essa dimensão usando um medidor acessível apropriado, método de medição aprovado ou desenho de equipamento verificado.

Mapeie a folga ao redor do perímetro, incluindo o lado da dobradiça, o lado da trava, a parte superior, a parte inferior e os cantos. Registre os valores mínimos e máximos com suas localizações. Uma média pode esconder uma seção apertada que comprime excessivamente a junta e uma seção larga onde o contato é insuficiente.

Preserve a posição fechada pretendida. A remoção de uma junta antiga pode permitir que algumas portas ou travas se movam mais do que fazem em serviço. Uma folga medida após esse movimento extra pode não representar a altura instalada necessária.

Marque se cada medição está fria ou foi obtida a partir de uma avaliação de condição operacional aprovada. Dimensões a frio por si só não descrevem todos os efeitos do movimento térmico. Onde a folga fechada não puder ser medida com segurança ou confiabilidade, registre-a como desconhecida e forneça o desenho da junta em vez de estimá-la a olho.

Use cálculos de compressão como verificação

Quando a altura livre proposta do bulbo e a altura instalada são conhecidas na mesma direção de carga, a compressão nominal pode ser calculada como:

Compressão nominal (%) = (altura livre do bulbo - altura instalada do bulbo) / altura livre do bulbo x 100

Como exemplo dimensional, considere uma altura livre de bulbo proposta de 20 mm e alturas instaladas variando de 14 mm a 17 mm. A compressão calculada varia de 30% no local mais apertado a 15% no local mais largo.

Esses valores ilustram a variação da folga; eles não são uma faixa operacional recomendada. A compressão e a força de fechamento aceitáveis devem ser estabelecidas para a cobertura, o núcleo e a junta selecionados. Não calcule a taxa de compressão original a partir da altura permanentemente achatada de uma amostra antiga.

Identifique o núcleo antes de selecionar uma substituição

Corresponder às dimensões externas não estabelece um comportamento de compressão equivalente. Registre a cobertura e o núcleo separadamente, usando a especificação original ou informações de material verificadas, sempre que possível. Uma fotografia pode sugerir a construção, mas não pode estabelecer um grau de liga, composição de fibra ou classificação de temperatura.

Para substituições cobertas com fibra de vidro, estas construções BSTFLEX fornecem pontos de partida distintos:

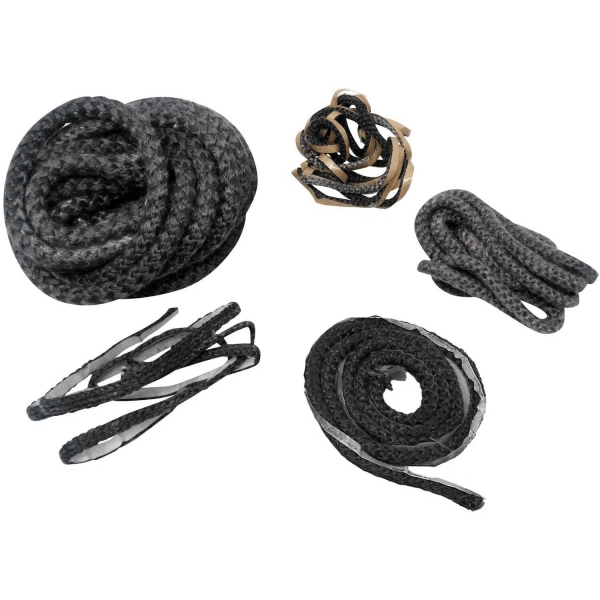

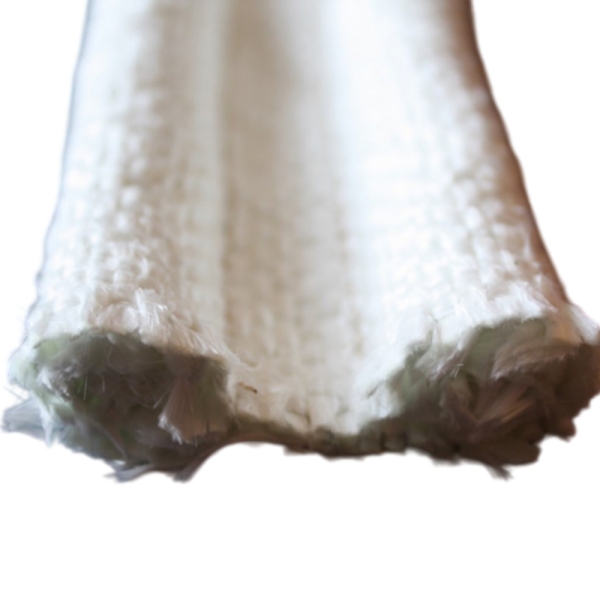

Junta Tadpole com cobertura de fibra de vidro e núcleo de fibra de vidro usa um bulbo interno à base de fibra. Confirme a construção do núcleo e a resposta de compressão necessária em vez de pedir apenas pelo diâmetro.

Junta Tadpole com cobertura de fibra de vidro e núcleo de aço inoxidável fornece suporte metálico interno. Especifique a geometria real do núcleo e a liga quando conhecidas; “aço inoxidável” por si só não é uma especificação completa do núcleo.

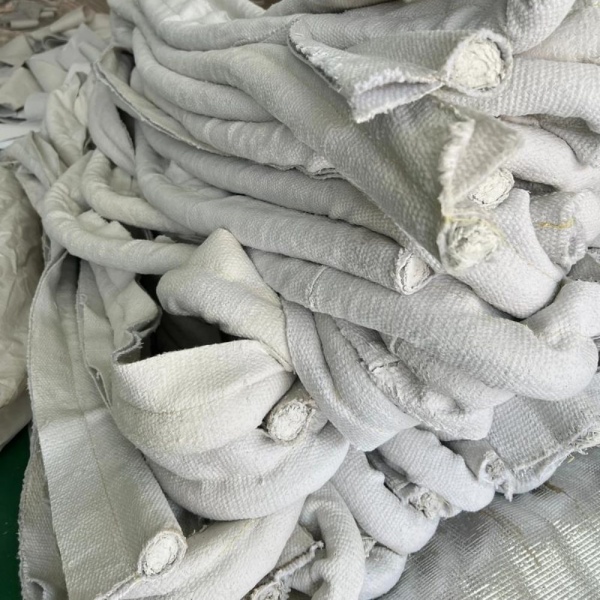

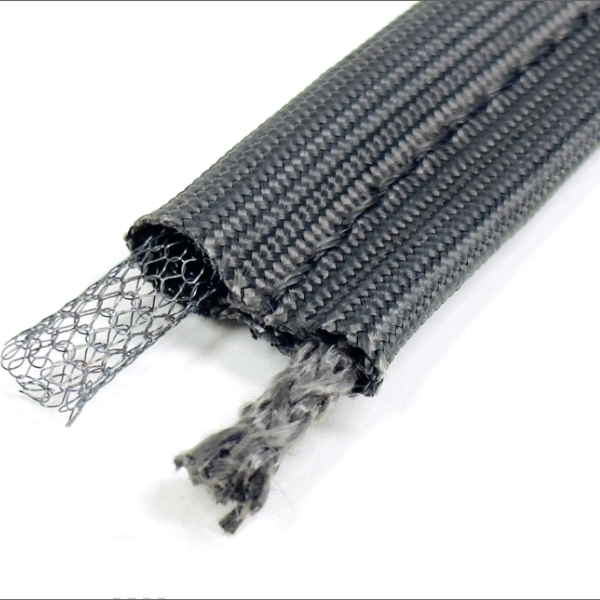

Junta Tadpole com cobertura de fibra de vidro e núcleo oco de aço inoxidável contém uma estrutura metálica de centro aberto. Neste projeto, oco não significa que o bulbo de tecido não tenha suporte interno.

Para uma comparação mais completa, revise tipos de núcleo de junta tadpole de fibra de vidro e aplicações industriais. Se o material antigo ou a contaminação forem desconhecidos, peça a pessoal devidamente treinado para determinar a amostragem e o manuseio seguros antes de cortar ou perturbar a vedação.

Meça a rota instalada, não apenas a abertura da porta

Para uma substituição de comprimento cortado, estabeleça o caminho que a junta segue no equipamento. Marque se as dimensões se referem à linha central do bulbo, borda interna, borda externa ou outra referência acordada. O perímetro de abertura livre pode diferir da rota da junta.

Meça seções retas e geometria de canto sem esticar o material antigo. Mostre raios de curvatura, locais de juntas e quaisquer peças separadas em um desenho de perímetro. Para uma estrutura fabricada, forneça as dimensões da estrutura e a orientação do perfil em vez de apenas um comprimento total.

Mantenha o comprimento acabado separado da margem de pedido. Indique se o requisito é uma estrutura acabada, comprimentos de corte aprovados ou material contínuo para aparar. Acorde qualquer estoque extra com o fornecedor; não adicione automaticamente comprimento a uma vedação acabada ou sobreponha suas extremidades onde o projeto exigir outra junta.

Substituições de bulbo duplo e aba dupla precisam de mais detalhes

Para dois bulbos, registre a altura e a largura de cada bulbo, seu espaçamento centro a centro e a teia de conexão. Estabeleça a folga instalada em cada trilha de vedação. Para duas abas, registre ambas as extensões de montagem e sua retenção.

O guia de projeto de junta tadpole de bulbo duplo explica as distinções de perfil. Identifique a seção transversal real em vez de assumir que todo produto descrito como “junta dupla” tem a mesma forma.

Envie fotografias que respondam a perguntas específicas

Um conjunto de referência útil mostra o perímetro instalado completo, uma seção transversal lateral, uma vista dimensionada com a escala no mesmo plano, o hardware de retenção, um canto ou junta e qualquer etiqueta de identificação original. Marque o lado quente e a direção de fechamento onde não forem óbvios.

Mantenha a câmera perpendicular ao recurso que está sendo medido. Fotografias oblíquas ajudam a explicar a montagem, mas são uma base ruim para dimensões exatas. Inclua medições escritas com as imagens e distinga uma amostra gasta de uma peça sobressalente não utilizada.

Construa uma RFQ de substituição em torno do registro de medição

Envie o desenho da seção transversal com dimensões e do perímetro juntamente com as seguintes informações de serviço. Marque itens não confirmados como desconhecidos em vez de preenchê-los com valores presumidos.

A capacidade de temperatura da nova junta deve ser revisada como um conjunto completo, incluindo a cobertura, o núcleo, a costura e qualquer revestimento ou material auxiliar. Uma correspondência dimensional por si só não estabelece a adequação ao ambiente operacional.

Aprove a substituição antes de devolver o equipamento ao serviço

Peça ao pessoal responsável que verifique a amostra em relação ao desenho acordado e ao arranjo de montagem real. Confirme a retenção da aba, a posição do bulbo, o ajuste do canto e o fechamento normal da porta. Um bulbo maior não deve ser usado para ocultar uma estrutura desalinhada ou uma trava desgastada.

Onde o material ou o núcleo tiver mudado, avalie a compressão necessária, a recuperação e a exposição térmica representativa antes de aprovar a produção. Conclua as verificações de vedação específicas do equipamento: o contato visível não é prova de um desempenho de vazamento especificado, e não se deve presumir que uma vedação têxtil tipo tadpole seja estanque a gás ou classificada para pressão.

Mantenha o desenho aprovado, a especificação do material e a referência da amostra para pedidos repetidos. Isso fornece um registro de substituição controlado em vez de fazer com que a próxima equipe de manutenção meça outra junta desgastada.

Perguntas sobre medição de substituição

O que descreve um tamanho de junta tadpole de 1 polegada?

O número está incompleto sem sua referência de catálogo ou desenho. Confirme se ele identifica o diâmetro do bulbo, a largura total ou outra dimensão. Forneça uma seção transversal rotulada em vez de solicitar apenas pelo tamanho nominal.

Posso fazer o pedido com base na altura achatada da junta antiga?

Registre-a como uma medição de condição de uso, mas não presuma que seja a altura livre original. Compare-a com uma peça sobressalente não utilizada ou desenho original, quando disponível, e verifique a folga instalada do equipamento.

E se a junta antiga estiver faltando?

Comece com a referência da peça OEM, seção transversal da junta, geometria de montagem, medições de folga fechada e condições operacionais. Sem uma especificação original verificada, a substituição proposta precisa de revisão de projeto e aprovação de ajuste, em vez de uma alegação de duplicação exata.

Devo escolher um bulbo maior se a porta vazar?

Não automaticamente. Verifique primeiro o alinhamento, a retenção, as juntas de canto, os danos na cobertura e a variação da folga. Um bulbo maior altera a compressão e a carga de fechamento; ele precisa de avaliação na junta real.
