Resposta Rápida

Para dimensionar uma junta de corda de fibra de vidro, registre a largura limpa da ranhura, a profundidade da ranhura, a folga da porta fechada, o raio do canto e o comprimento total da linha de centro. Em seguida, selecione uma corda redonda ou quadrada cuja construção acabada possa ocupar esse espaço na compressão aprovada pelo fabricante. Uma corda muito pequena pode deixar um caminho de vazamento; uma corda muito grande pode impedir que a porta feche ou esmagar permanentemente a trança.

Não há uma única porcentagem de sobredimensionamento ou compressão que se aplique a todas as cordas trançadas. A densidade, o padrão de trança, o núcleo, o revestimento, o reforço e a geometria da porta podem alterar o comportamento de duas cordas com o mesmo diâmetro nominal.

Por que Medir a Corda Removida Não É Suficiente

Uma vedação antiga é útil como referência, mas não é uma dimensão mestre confiável. Ela pode ter perdido a resiliência, absorvido resíduos do processo, esticado durante a remoção ou assumido uma forma retangular permanente dentro do canal. Medir apenas a face achatada mais larga pode levar a uma substituição sobredimensionada. Medir apenas a seção esmagada mais fina pode levar a uma subdimensionada.

Para trabalhos de manutenção, guarde a junta removida e fotografe-a antes do descarte. Registre seu perfil, posição de emenda, direção de instalação e qualquer falha local. Use essas observações junto com as medições da ranhura de metal limpa.

Para um novo projeto de porta, trabalhe a partir do desenho e de uma amostra representativa de fechamento. O fornecedor precisa entender tanto a ranhura de retenção quanto a distância disponível quando a porta estiver totalmente travada.

As Cinco Medições Necessárias para o Dimensionamento da Junta de Corda

Meça a Ranhura Antes de Escolher o Diâmetro da Corda

1. Torne o equipamento seguro. Isole o forno, forno de fundição ou caldeira, permita que esfrie e siga o procedimento de bloqueio e etiquetagem do local antes de abrir ou remover uma porta.
2. Remova a junta antiga com cuidado. Guarde uma seção representativa e observe se ela foi colada, retida mecanicamente ou simplesmente pressionada na ranhura.
3. Limpe o canal. Adesivo antigo, incrustações e fibra compactada podem reduzir a largura e a profundidade úteis. Meça a ranhura de metal em vez do resíduo.
4. Faça leituras em várias posições. Compare os lados retos, cantos, áreas de dobradiça e o lado da trava. Registre os valores menores e maiores em vez de relatar apenas uma leitura conveniente.
5. Verifique a superfície de acoplamento. Procure por distorção, erosão, reparo de solda, dobradiças soltas e força de travamento desigual. Uma nova corda não pode compensar todos os defeitos mecânicos.
6. Envie um desenho ou fotografias marcadas. Uma vista em corte mostrando a largura, a profundidade, a folga e a direção de fechamento é mais útil do que um diâmetro de corda escrito sem contexto.

Como avaliar a compressão sem usar uma porcentagem universal

A compressão é a redução na altura livre da corda quando a junta é fechada. Ela pode ser expressa como:

Compressão (%) = (altura livre da vedação − altura instalada da vedação) ÷ altura livre da vedação × 100

Para uma corda retida em um canal, a altura livre da vedação deve descrever a altura real apresentada à superfície de acoplamento após a corda estar assentada. Ela nem sempre é idêntica ao diâmetro de catálogo. A altura instalada da vedação é o espaço disponível na mesma linha de vedação quando a porta está totalmente trancada.

Este cálculo descreve a geometria; ele não estabelece o limite aceitável. Peça ao fornecedor para confirmar a faixa de compressão permitida para a construção exata que está sendo cotada. Uma trança redonda de média densidade, uma trança quadrada densa, uma corda macia tricotada e uma corda revestida podem produzir forças de fechamento muito diferentes na mesma porcentagem nominal.

Se a porta já estiver em serviço, um pequeno teste de amostra costuma ser mais confiável do que aplicar uma fórmula genérica da internet. O teste deve confirmar que a corda permanece assentada, a porta fecha sem força excessiva e o contato é contínuo ao redor do perímetro.

Corda trançada redonda ou corda trançada quadrada?

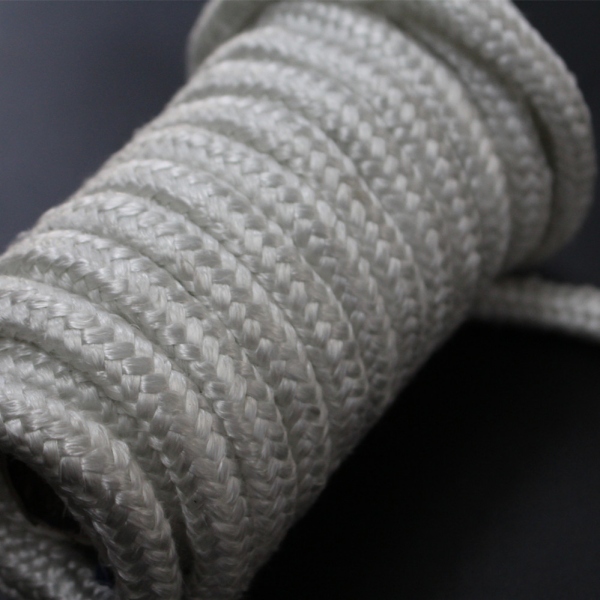

Corda de fibra de vidro trançada redonda

Um perfil redondo é um ponto de partida prático para canais com raio, caminhos de vedação curvos e canais projetados para reter uma corda circular. Ele pode acompanhar cantos e caminhos irregulares, enquanto a construção trançada fornece uma superfície mais estável do que uma corda torcida solta.

Para este perfil, reveja a página do produto corda de fibra de vidro trançada redonda. Em uma RFQ, informe o diâmetro necessário, a construção, o comprimento, as condições de operação e as medidas do canal em vez de solicitar apenas "corda de fibra de vidro padrão".

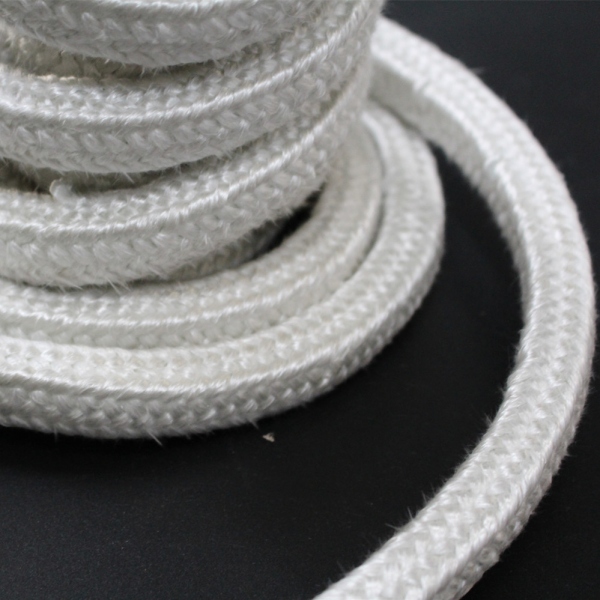

Corda de fibra de vidro trançada quadrada

Um perfil quadrado fornece faces de contato planas e pode se ajustar de forma mais previsível em um canal retangular. Pode ser apropriado onde a largura e a profundidade do canal são controladas separadamente ou onde uma corda redonda tende a girar ou deixar espaço não utilizado nos cantos do canal.

Para uma seção de lados planos, compare a corda de fibra de vidro trançada quadrada. Não substitua dimensões nominais iguais sem verificar o volume instalado, a densidade e a força de fechamento necessária.

A densidade da trança altera o ajuste

O tamanho nominal não descreve totalmente uma gaxeta de corda. A densidade da trança e a construção interna afetam a facilidade com que a corda se dobra, o quanto ela se espalha lateralmente e com que força ela empurra de volta contra a porta.

• Construção mais macia: mais fácil de se moldar em superfícies irregulares, mas pode precisar de mais suporte e ser mais fácil de comprimir excessivamente.
• Trança mais densa: mais estável dimensionalmente e resistente a danos de manuseio, mas geralmente requer um canal mais preciso e maior força de fechamento.
• Construção do núcleo: um núcleo de fibra sólida, construção oca ou núcleo reforçado altera a recuperação e o raio de dobramento.
• Tratamento de superfície: os revestimentos podem alterar o atrito, a rigidez, a compressibilidade e a resistência a fluidos.

Para pedidos repetidos de OEM, a amostra aprovada deve definir mais do que apenas as dimensões externas. Registre a construção do produto, a massa por unidade de comprimento ou o controle de densidade acordado, a tolerância dimensional e a referência de aprovação da amostra.

Quando uma corda revestida deve ser avaliada

Uma corda de fibra de vidro não revestida é adequada para muitas aplicações de vedação térmica estática a seco. Uma construção revestida pode ser considerada quando o comprador precisa de menor desfiamento de superfície, uma superfície de instalação mais lisa ou resistência adicional ao fluido de processo especificado.

Corda de fibra de vidro revestida de borracha de silicone é uma construção separada e não deve ser tratada como uma variação de cor intercambiável. O revestimento altera a montagem completa, portanto, temperatura, fluidos, pressão, rigidez e compressão devem ser avaliados novamente.

Não assuma que um revestimento torna a junta estanque à pressão ou adequada para todos os serviços de gás, vapor ou líquido. Forneça o fluido exato, concentração, pressão normal, variações de pressão e padrão de exposição para avaliação.

A seleção da temperatura vem após a geometria

Uma gaxeta dimensionada corretamente ainda pode falhar se o material for usado além das condições de trabalho aprovadas. Forneça a temperatura no local da vedação, não apenas o ponto de ajuste do forno ou a temperatura da câmara da fornalha. Inclua a temperatura contínua normal, a temperatura de pico, a duração do pico e a frequência do ciclo térmico.

Use a temperatura de trabalho contínua documentada da construção da corda acabada. A temperatura de classificação da fibra, o ponto de fusão e a exposição de pico de curta duração são valores diferentes. Adesivo, revestimento, fio de costura, reforço ou um retentor de metal próximo podem se tornar o componente limitante.

Se o requisito de temperatura verificado estiver além da construção de fibra de vidro selecionada, compare as famílias de materiais em Corda de fibra de vidro vs corda de fibra cerâmica: como escolher uma vedação de alta temperatura. Isto separa um problema de dimensionamento de um problema de temperatura do material.

Como Determinar o Comprimento Necessário da Junta

Meça ao longo da linha de centro da canaleta limpa passando por todos os cantos. Para uma porta retangular, não confie apenas na largura e altura externas da porta, pois o trajeto da junta pode ser embutido, arredondado ou interrompido por ferragens.

Identifique o local da emenda antes de fazer o pedido. Ele deve estar acessível para a instalação e posicionado de acordo com o projeto do equipamento. Especifique se a gaxeta será fornecida em bobina contínua, comprimento em rolo, comprimento cortado, anel fechado ou conjunto fabricado.

Não estique a gaxeta ao medir ou instalá-la. A tensão pode reduzir seu diâmetro aparente e fazer com que as pontas se separem após o aquecimento. A margem de corte e o método de emenda devem ser acordados com o fornecedor, pois dependem da estabilidade da trança, do tratamento das pontas e do procedimento de instalação.

Erros Comuns de Dimensionamento

• Pedir com base na junta antiga esmagada: a deformação permanente oculta o perfil e o tamanho originais.
• Usar apenas a largura da canaleta: a largura não revela a profundidade da canaleta ou a folga final com a porta fechada.
• Escolher uma gaxeta maior para parar todos os vazamentos: o tamanho excessivo pode manter a porta aberta, sobrecarregar as travas ou esmagar a trança.
• Ignorar o perfil: uma gaxeta redonda e uma gaxeta quadrada com a mesma dimensão declarada não ocupam um canal da mesma forma.
• Ignorar a densidade: duas gaxetas com dimensões iguais podem exigir forças de fechamento diferentes e apresentar recuperações diferentes.
• Esticar durante a instalação: a gaxeta pode ficar mais fina e depois se retrair na emenda.
• Usar uma regra genérica de compressão: as porcentagens publicadas podem se referir a um material, trança, densidade ou projeto de equipamento diferente.
• Ignorar a condição da porta: painéis empenados, dobradiças gastas e travas irregulares podem criar vazamentos locais mesmo com a gaxeta correta.

Protótipo e Inspeção de Recebimento

Para um novo projeto ou uma substituição sem uma especificação original confiável, aprovar uma amostra representativa antes de liberar o pedido em lote. Verifique o seguinte:

• Perfil e dimensões nominais antes da instalação
• Tolerância dimensional e consistência ao longo do comprimento
• Capacidade de se acomodar em trechos retos e cantos sem torcer
• Força de fechamento da porta e engate da trava
• Contato em todo o perímetro
• Encaixe da emenda e estabilidade das pontas
• Condição após ciclos térmicos controlados
• Evidências de esmagamento, desfiamento, endurecimento ou soltura

Mantenha a amostra da gaxeta aprovada, a revisão do desenho e a especificação de compra juntas. Isso fornece às equipes de compras, qualidade e manutenção uma referência comum para pedidos futuros.

Lista de Verificação para cotação de gaxeta de fibra de vidro

Perguntas Frequentes

A nova corda de fibra de vidro deve ter o mesmo diâmetro que a gaxeta antiga?

Não automaticamente. A gaxeta antiga pode estar permanentemente achatada ou esticada. Meça a ranhura limpa e a folga da porta fechada, depois use a corda antiga apenas como evidência de apoio.

Posso escolher o tamanho da corda apenas pela largura da ranhura?

Não. A profundidade da ranhura, a folga da porta fechada, o raio de canto, a densidade da corda e a faixa de compressão aprovada também são necessários. Apenas a largura não consegue prever o quanto a vedação sobressai ou quanta força de fechamento ela cria.

Quanto uma gaxeta de corda de fibra de vidro deve ser comprimida?

Use a faixa aprovada para a construção exata da corda. Não há uma porcentagem universal para cada corda trançada, torcida, malhada, de núcleo sólido, núcleo oco ou revestida. Confirme a geometria proposta com o fabricante e realize um teste de ajuste quando possível.

A corda de fibra de vidro redonda ou quadrada é melhor para a porta de um forno?

Nenhum dos perfis é universalmente melhor. A corda redonda geralmente se adapta a ranhuras curvas ou com raio, enquanto a corda quadrada pode fornecer contato plano e assentamento estável em um canal retangular. A ranhura existente e o design da porta devem decidir o perfil.

Como calculo o comprimento da corda?

Meça a linha central da ranhura completa com uma fita flexível ou cabo que não estique. Inclua os cantos e defina o local da emenda. Acorde qualquer tolerância de corte com o fornecedor e não estique a corda durante a medição.

E se a gaxeta dimensionada corretamente ainda vazar?

Verifique se há força de fecho irregular, dobradiças desgastadas, distorção da porta, superfícies de ranhura danificadas, emenda ruim, sobrecompressão local ou degradação do material. O vazamento nem sempre é causado pelo diâmetro nominal da corda.

Quando a corda de fibra cerâmica deve ser considerada em vez disso?

Considere outro material quando a temperatura de trabalho contínua documentada ou outros requisitos de serviço excederem a capacidade da construção completa da corda de fibra de vidro. Confirme a temperatura real da linha de vedação e todos os componentes da montagem antes de alterar os materiais.

Solicitar uma Recomendação de Gaxeta de Corda

Para um projeto OEM, parada de planta ou programa de substituição, envie a largura e a profundidade da ranhura, a folga da porta fechada, o caminho completo da gaxeta, a temperatura operacional, o meio, a frequência de abertura, fotografias e a quantidade necessária. Anhui Parker New Material Co., Ltd. pode avaliar construções de corda de fibra de vidro redonda, quadrada, sem revestimento e com revestimento para fornecimento industrial.

Veja a gama completa de corda de alta temperatura ou comece com corda de fibra de vidro trançada redonda para vedação industrial.
