Manga de Aramida Revestida de Silicone: Dimensionamento para Cabos e Mangueiras

Uma luva com um revestimento exterior deve encaixar-se em duas direções. O seu diâmetro interior tem de aceitar a mangueira ou o cabo, enquanto o seu diâmetro exterior acabado tem de passar livremente por braçadeiras, suportes e componentes vizinhos. Se faltar qualquer uma das dimensões num desenho, o tamanho nominal da luva por si só não consegue determinar a escolha.

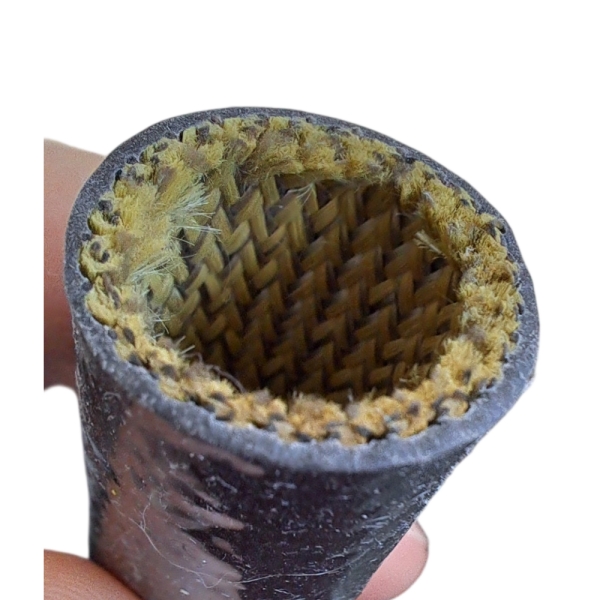

Da BSTFLEX, a luva de aramida revestida a silicone possui uma camada interior tubular de aramida e um exterior revestido a silicone. O produto é apresentado para chicotes elétricos, cabos e mangueiras. A sua descrição online não fornece uma tabela dimensional, pelo que deve solicitar as medições e uma amostra para a construção a ser cotada, em vez de assumir que as dimensões de outra luva revestida serão aplicáveis.

Meça o conjunto tal como será protegido

Para um chicote de cabos, meça o feixe acabado após a aplicação de fita, ramificação e qualquer revestimento exterior. Para uma mangueira, meça sobre a capa em vários pontos, incluindo alterações perto da conexão final. Registe o diâmetro exterior máximo da porção que permanece sob a luva. Indique a tolerância de produção se o conjunto for fabricado em lotes; uma amostra no limite inferior dessa tolerância pode ocultar um problema de ajuste.

Marque o comprimento coberto, os locais das dobras e os pontos onde a luva deve terminar. Inclua qualquer conector elétrico, terminal de craqueamento, porca ou proteção que a luva tenha de passar durante a instalação. O elemento maior nesse trajeto pode ser muito mais largo do que a seção que necessita de proteção.

Decida em que momento a luva é colocada

Se a luva for colocada antes de um terminal ou conexão de mangueira ser fixado, a conexão não define a abertura de passagem. Se for adicionada a um conjunto concluído, meça a parte mais larga da conexão e faça um teste com a luva real. Não force um tubo revestido sobre uma obstrução, pois uma trança não revestida pode expandir-se até esse ponto. O revestimento e o tecido interior devem ser avaliados em conjunto.

Onde nenhuma das extremidades for acessível, estabeleça a sequência de montagem antes de escolher o tamanho. Uma luva tubular maior pode passar por uma conexão final, mas ficar frouxa no cabo ou na mangueira, que são muito menores. Alterar o momento da instalação ou escolher uma construção diferente para um conjunto existente pode dar um resultado melhor do que aumentar o diâmetro nominal.

Deixe espaço ao redor da luva acabada

Peça o diâmetro exterior e a espessura da parede da luva acabada no diâmetro interior proposto. Em seguida, compare esse invólucro exterior com o suporte, canal ou braçadeira mais estreito ao longo do percurso instalado. Um projeto que tenha espaço para a mangueira nua pode não ter espaço depois de adicionar uma luva revestida.

Teste a amostra no raio de curvatura pretendido e através de toda a gama de movimentos normais. Procure o achatamento localizado, o amontoamento contra uma braçadeira, o recuo de uma extremidade da luva e danos visíveis na superfície de silicone. Registe a posição das marcas de desgaste após um teste realista de manuseamento ou movimento. Não permita que a seleção da luva force uma mangueira abaixo do seu próprio raio de curvatura mínimo especificado.

Verifique o revestimento para a exposição real

Indique se a luva tocará numa superfície quente, ficará perto de calor radiante ou protegerá principalmente contra o atrito. Forneça a temperatura normal e de pico no local da luva, a duração da exposição e quaisquer fluidos utilizados no processo de montagem ou limpeza. Peça dados de teste atuais para a construção de aramida e silicone que está a ser fornecida. O limite de temperatura do conjunto completo de cabo ou mangueira pode ser inferior ao de um material de luva individual.

Para uma aplicação elétrica, descreva se a luva é uma cobertura protetora adicional sobre um cabo já isolado ou parte de um sistema de isolamento aprovado. Se for necessário um teste de tensão ou de chama, indique o método e solicite os resultados para a luva revestida acabada. A existência de uma camada de silicone não estabelece uma classificação elétrica específica.

Mantenha as construções de fibras separadas

Uma luva de fibra de vidro revestida a silicone utiliza uma fibra base diferente. Se a especificação do projeto exigir vidro, reveja a manga de fibra de vidro revestida a borracha de silicone por mérito próprio. As suas reivindicações de tamanho, térmicas e elétricas não devem ser copiadas para uma especificação de compra de luvas de aramida simplesmente porque ambas têm um exterior de silicone.

Uma especificação curta para um pedido de amostra

• Diâmetro exterior máximo e tolerância permitida do feixe de mangueira ou cabo acabado.
• Conexão ou conector maior ao longo do caminho de instalação.
• Comprimento protegido necessário, localização do corte da extremidade e estágio de montagem.
• Folga mínima através de suportes e o raio de curvatura de trabalho.
• Fonte de calor, exposição operacional e de pico, e contacto com fluidos.
• Testes necessários e como a amostra ajustada será aceita.

Envie esse desenho e pedido de amostra através da página do produto luva de aramida revestida a silicone. Peça ao fornecedor para indicar a tolerância do diâmetro interior acabado, o diâmetro exterior, os detalhes do revestimento e os dados de teste relevantes na cotação. Ajuste e inspecione uma amostra no conjunto real antes de aprovar um comprimento de corte para produção.
