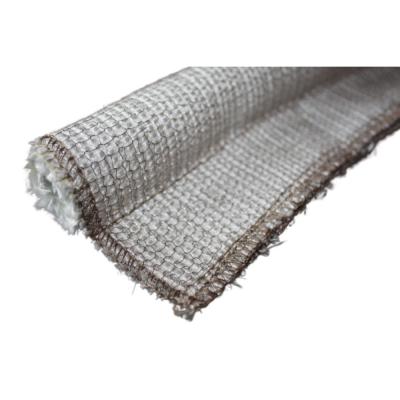

Meia de Inconel, revestimento de tecido cerâmico, núcleo cerâmico, junta em forma de girino.

OMeia de Inconel, revestimento de tecido cerâmico, núcleo cerâmico, junta em forma de girino.É um componente de vedação de alta temperatura desenvolvido para equipamentos industriais expostos a calor intenso, compressão repetida e desgaste mecânico. Sua construção multicamadas combina uma camada de fio de Inconel, uma cobertura de tecido cerâmico e um núcleo cerâmico para criar uma junta tipo tadpole reforçada para aplicações exigentes de vedação térmica.

A camada externa de Inconel proporciona proteção mecânica adicional à superfície do tecido cerâmico, enquanto o tecido cerâmico forma uma barreira têxtil resistente ao calor ao redor do núcleo cerâmico. O bulbo arredondado cria a vedação primária por compressão e a extremidade acoplada oferece uma seção de montagem prática para instalação em portas, painéis, molduras e equipamentos térmicos.

A BSTFLEX fabrica este produto.junta de girino em InconelEm tamanhos e configurações específicos para portas de fornos, estufas industriais, fornos de cerâmica, equipamentos de processamento térmico, sistemas refratários e outros invólucros de alta temperatura.

Construção multicamadas para vedação térmica exigente

Diferentemente de uma junta têxtil básica, esta vedação reforçada em forma de girino utiliza diversas camadas de material para atender a diferentes requisitos de operação. Cada componente possui uma função específica dentro do conjunto de vedação final.

Por que usar uma meia de Inconel?

A malha de Inconel é a característica distintiva desta junta de vedação tipo tadpole para altas temperaturas. Ela forma uma tela metálica protetora ao redor da estrutura de tecido cerâmico, ajudando a junta a resistir ao contato mecânico e à abrasão superficial que podem ocorrer durante a instalação, movimentação da porta, manutenção ou ciclos térmicos repetidos.

Essa construção reforçada é particularmente útil em situações onde uma junta têxtil cerâmica convencional exposta pode sofrer atrito ou contato físico com componentes metálicos adjacentes. A meia proporciona uma camada protetora adicional sem substituir a função de vedação flexível do núcleo cerâmico.

A liga exata de Inconel, o diâmetro do fio, a construção da malha e a densidade de enchimento podem ser selecionados de acordo com o desempenho térmico e mecânico exigido da junta final.

Revestimento de tecido cerâmico

A cobertura de tecido cerâmico envolve o núcleo de cerâmica e fornece a principal barreira têxtil entre a estrutura de vedação interna e o ambiente operacional. O tecido cerâmico é adequado para aplicações de alta temperatura onde os tecidos orgânicos convencionais não são apropriados.

A construção em tecido também permite que a junta finalizada permaneça suficientemente flexível para instalação em torno de perímetros de portas, aberturas de acesso, caixilhos curvos e outras geometrias irregulares. A seleção do material pode ser ajustada de acordo com a exposição à temperatura, os requisitos de flexibilidade, as condições mecânicas e o projeto do equipamento.

Estrutura de vedação com núcleo cerâmico

O núcleo cerâmico forma o bulbo arredondado da junta tipo girino. Quando a porta ou o painel do equipamento fecha, o bulbo é comprimido contra a superfície de contato, criando a vedação necessária ao redor da abertura.

O núcleo cerâmico proporciona a estrutura e o perfil necessários para a compressão, mantendo a estrutura de vedação interna não metálica. O diâmetro, a densidade e a construção do núcleo podem ser selecionados para corresponder à folga de vedação disponível e às características de compressão desejadas.

Como a junta Tadpole de Inconel veda

A junta é instalada com o bulbo posicionado ao longo do perímetro de vedação e a extremidade fixada à porta, moldura, painel ou estrutura de retenção. À medida que o equipamento fecha, o bulbo é comprimido entre as superfícies de contato.

O perfil arredondado ajuda a distribuir a compressão sobre a área de vedação, em vez de concentrar a carga ao longo de uma faixa plana estreita. Isso torna o design adequado para equipamentos onde as superfícies de contato sofrem pequenas alterações de alinhamento, expansão térmica ou abertura e fechamento repetidos.

1. Posicione a lâmpada ao longo do perímetro de vedação necessário.
2. Alinhe a extremidade de montagem com a superfície de fixação designada.
3. Prenda a cauda utilizando o método de fixação ou retenção especificado.
4. Feche a porta ou o painel de acoplamento para estabelecer a compressão na lâmpada.
5. Verifique se a junta não está excessivamente comprimida ou mecanicamente restringida.

Vantagens de desempenho

• Construção reforçada para ambientes exigentes de alta temperatura.
• O revestimento de fio de Inconel adiciona proteção mecânica à superfície externa.
• A cobertura de tecido cerâmico proporciona uma barreira têxtil resistente ao calor.
• O núcleo cerâmico cria um bulbo de vedação flexível e compressível.
• Adequado para ciclos térmicos repetidos quando especificado corretamente.
• Pode acomodar caminhos de vedação curvos e específicos para cada aplicação.
• Útil onde são necessárias resistência térmica e proteção contra abrasão.
• Disponível com dimensões de lâmpada e lanterna personalizadas.
• Adequado para programas de produção e substituição de juntas OEM.

Aplicações

A construção reforçada torna isto possível.junta de meia Inconel em forma de girinoAdequado para equipamentos térmicos onde a junta pode estar exposta a altas temperaturas e desgaste físico.

• Portas de fornos industriais
• Enclausuramentos de fornos de tratamento térmico
• Portas e painéis de acesso para fornos industriais
• Portas do forno e aberturas de inspeção
• Equipamentos de processamento térmico
• Equipamentos revestidos com material refratário
• Câmaras de alta temperatura
• Invólucros para equipamentos de combustão
• Estufas de secagem e cura
• Equipamentos para fabricação de vidro
• Equipamentos para processamento de papel e celulose
• Sistemas de vedação térmica OEM personalizados

Vedação da porta do forno

As portas dos fornos estão sujeitas a diferenças significativas de temperatura, expansão térmica, movimento mecânico e compressão repetida. Uma junta utilizada ao redor do perímetro da porta deve manter seu perfil de vedação, ao mesmo tempo que tolera as condições físicas associadas à abertura e ao fechamento do equipamento.

A meia de Inconel ajuda a proteger a cobertura de tecido cerâmico contra danos mecânicos, enquanto o núcleo cerâmico proporciona a elasticidade necessária. Essa combinação torna a junta adequada para projetos de portas de fornos onde uma junta têxtil padrão tipo "girino" pode exigir reforço adicional na superfície.

Aplicações industriais de fornos e estufas

Fornos e estufas industriais frequentemente utilizam vedações perimetrais ao redor de portas, painéis removíveis, tampas de inspeção e aberturas de acesso. A geometria da junta pode ser fabricada para acompanhar o perímetro do equipamento, incluindo seções retas e seções moldadas específicas para cada aplicação.

Para equipamentos térmicos de maior porte, a junta pode ser fornecida de acordo com um desenho técnico ou com o comprimento de perímetro especificado. A construção dos cantos e os métodos de junção podem ser considerados durante a produção para criar uma solução de instalação prática.

Opções personalizadas de juntas Tadpole em Inconel

A BSTFLEX pode personalizar a construção da junta de acordo com as dimensões físicas e as condições de operação da aplicação. A configuração correta depende da folga de vedação, da necessidade de compressão, da temperatura, da exposição mecânica, do método de instalação e do espaço de montagem disponível.

Dados técnicos

O desempenho em termos de temperatura deve ser avaliado considerando a construção completa da junta, e não apenas um material. Temperatura de operação contínua, temperatura máxima, ciclos térmicos, atmosfera, exposição direta à chama, compressão, movimento mecânico e abrasão superficial podem afetar a vida útil.

Junta Tadpole de Inconel vs. Junta Tadpole de Cerâmica Padrão

Ambas as construções utilizam um núcleo cerâmico e componentes têxteis cerâmicos, mas a adição de uma camada de Inconel altera as características mecânicas da junta final.

Junta Tadpole, Vedação Tadpole e Fita para Junta Tadpole

O mesmo projeto geral de vedação tipo bulbo e cauda pode ser descrito como umjunta de girino,foca girino,fita de girino, oufita de vedação em forma de girinoDependendo do fornecedor, do setor ou da aplicação.

Para fins de engenharia e compras, os fatores importantes são o perfil, o núcleo, o material de cobertura, o reforço, o método de fixação e as condições de operação. A BSTFLEX pode fabricar o produto de acordo com a terminologia e as especificações utilizadas nos desenhos do cliente e na documentação do equipamento.

Como selecionar uma vedação de girino em Inconel

Selecionar a junta de vedação tipo tadpole adequada para altas temperaturas exige mais do que escolher um material baseado apenas em sua temperatura máxima de operação. A junta final deve atender às condições mecânicas e dimensionais do equipamento.

1. Meça a folga de vedação:Determine o espaço disponível antes e depois do fechamento da porta ou painel.
2. Selecione o diâmetro da lâmpada:A lâmpada deve proporcionar a compressão necessária sem deformação excessiva.
3. Verificar as condições da superfície:Identifique se há atrito, abrasão, vibração ou movimento repetitivo.
4. Especificar a exposição térmica:Considere a temperatura normal de operação, a temperatura máxima, os ciclos térmicos e a atmosfera.
5. Defina o método de montagem:Confirme como a cauda será fixada à porta, à moldura ou ao painel.
6. Escolha o reforço:Uma meia de Inconel pode ser considerada quando for necessária proteção adicional da superfície.

Juntas Tadpole de substituição e originais

A BSTFLEX fornece juntas tipo tadpole personalizadas para equipamentos novos e para substituição de peças. Caso a junta original não esteja mais disponível, a substituta pode ser desenvolvida a partir de dimensões, desenhos, fotografias com medidas ou uma amostra física.

Para projetos OEM, o perfil da junta pode ser integrado ao projeto do equipamento desde o início. Para aplicações de manutenção, o foco pode ser direcionado para a compatibilidade com a folga de vedação existente, o arranjo de montagem e as características de compressão.

Perguntas frequentes

O que é uma junta de vedação tipo girino em Inconel?

Uma junta de vedação tipo tadpole com revestimento de Inconel é uma junta de alta temperatura do tipo bulbo e cauda, ​​reforçada com um revestimento de fio de Inconel. Nessa construção, o revestimento de Inconel envolve um núcleo cerâmico revestido por tecido cerâmico, proporcionando vedação térmica e proteção mecânica adicional.

Por que o Inconel é usado em uma junta tipo girino?

O revestimento em Inconel oferece resistência adicional ao desgaste mecânico e à abrasão superficial. É particularmente útil em aplicações onde a junta pode friccionar contra componentes metálicos ou sofrer manuseio físico durante a operação repetida do equipamento.

Qual é a função do núcleo cerâmico?

O núcleo cerâmico forma o bulbo de vedação arredondado e proporciona o corpo compressível da junta. Suas dimensões e construção influenciam as características de compressão da junta.

Onde pode ser utilizado este selo de girino em Inconel?

As aplicações típicas incluem portas de fornos, estufas industriais, portas de fornos de cerâmica, equipamentos de processamento térmico, câmaras de alta temperatura, equipamentos refratários, painéis de inspeção e outros invólucros térmicos.

A junta de vedação de Inconel pode ser personalizada?

Sim. A BSTFLEX pode personalizar o diâmetro do bulbo, as dimensões da extremidade, o comprimento, a construção do tecido cerâmico, o núcleo cerâmico, o revestimento de Inconel, a geometria do perfil e a configuração de montagem de acordo com a aplicação.

É possível fabricar uma junta de substituição a partir de uma amostra?

Sim. Uma amostra de junta existente, um desenho, uma especificação dimensional ou informações de aplicação podem ser usados ​​para desenvolver uma configuração personalizada de substituição ou equivalente.

Qual a temperatura que esta junta em forma de girino suporta?

A capacidade de resistência à temperatura depende da composição completa do material e do ambiente operacional. O tecido cerâmico, o núcleo cerâmico, a meia de Inconel, os materiais de costura, o nível de compressão, a atmosfera e o tempo de exposição devem ser avaliados em conjunto ao se estabelecer a temperatura de serviço adequada.

Solicite uma junta Tadpole personalizada em Inconel

Se o seu equipamento exigir umjunta de girino em InconelCom uma cobertura de tecido cerâmico e um núcleo de cerâmica, a BSTFLEX pode desenvolver uma configuração de vedação personalizada de acordo com as dimensões do seu equipamento e as condições de operação.

Ao solicitar um orçamento, forneça o diâmetro do bulbo, as dimensões da extremidade, o comprimento da junta, o método de instalação, a temperatura de operação, o tipo de equipamento e quaisquer desenhos ou amostras disponíveis.

Entre em contato com a BSTFLEX para obter uma junta de vedação tipo tadpole de cerâmica Inconel personalizada para aplicações de vedação industrial de alta temperatura.
