Revestimento cerâmico em tecido, núcleo em Inconel, junta em formato de girino.

ORevestimento cerâmico em tecido, núcleo em Inconel, junta em formato de girino.É um componente de vedação reforçado para altas temperaturas, projetado para equipamentos industriais expostos a temperaturas elevadas, ciclos térmicos, compressão e movimentos mecânicos. Sua construção combina um revestimento externo de tecido cerâmico com um núcleo de metal Inconel para criar um perfil de vedação em forma de girino flexível, porém estruturalmente estável.

O tecido cerâmico atua como camada externa de proteção térmica, enquanto o núcleo de Inconel fornece a estrutura interna do bulbo de vedação. A extremidade integrada oferece uma superfície de fixação para a montagem da junta em uma porta de forno, estrutura de forno, painel de forno de cerâmica, tampa de acesso ou outro equipamento térmico.

A BSTFLEX fabricajuntas de Inconel em formato de girinoEm dimensões e configurações personalizadas para equipamentos OEM, aplicações de substituição e requisitos especializados de vedação a altas temperaturas.

Construção do produto

Esta junta em forma de girino utiliza uma construção de dois materiais, na qual o tecido cerâmico e o núcleo de Inconel desempenham funções diferentes. O tecido protege o núcleo da exposição direta ao ambiente, mantendo ao mesmo tempo uma superfície têxtil flexível. O núcleo de Inconel proporciona a forma interna e o suporte estrutural do bulbo de vedação.

Como funciona a junta Tadpole com núcleo de Inconel

Uma junta tipo girino é caracterizada por um bulbo de vedação arredondado conectado a uma haste de fixação. Durante a instalação, o bulbo é posicionado ao longo do perímetro de vedação, enquanto a haste é fixada à estrutura de suporte.

Quando a porta, o painel ou a tampa se fecham, a lâmpada é comprimida contra a superfície oposta. O núcleo de Inconel ajuda a lâmpada a manter sua geometria original sob compressão, enquanto o tecido cerâmico fornece a barreira térmica externa.

Essa configuração é útil para equipamentos térmicos industriais onde a junta deve combinar uma superfície têxtil externa flexível com uma estrutura metálica interna mais resistente.

Revestimento externo em tecido cerâmico

A cobertura de tecido cerâmico forma a parte externa da junta e é selecionada para aplicações que exigem proteção têxtil em altas temperaturas. Sua construção em trama permite que a junta acompanhe o caminho da vedação, protegendo o núcleo interno de Inconel do contato direto com o ambiente externo.

O tecido cerâmico pode ser especificado de acordo com a exposição térmica, flexibilidade, condições de instalação e requisitos mecânicos da aplicação. A cobertura final é projetada em torno do núcleo e do perfil de vedação, em vez de funcionar como um tecido cerâmico plano independente.

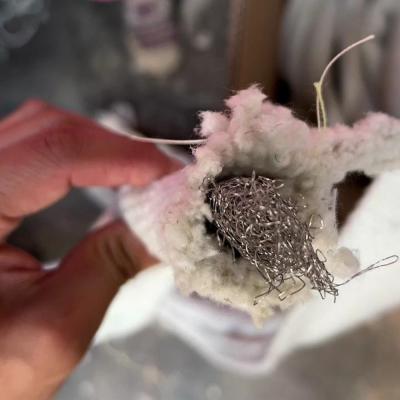

Núcleo de Inconel para estabilidade estrutural

ONúcleo de Inconelé a característica que define esta junta tipo girino para altas temperaturas. Ao contrário de um projeto com núcleo cerâmico, a estrutura interna é metálica, proporcionando uma combinação diferente de resistência, estabilidade dimensional e comportamento à compressão.

O núcleo de Inconel ajuda a manter a geometria do bulbo de vedação quando a junta é comprimida contra uma superfície de contato. Ele também pode proporcionar maior estabilidade estrutural em aplicações onde a junta sofre movimentos repetidos, manuseio durante a instalação ou cargas mecânicas.

O diâmetro do núcleo, a geometria e a construção podem ser selecionados de acordo com a folga de vedação necessária, o nível de compressão, o arranjo de montagem e o projeto do equipamento.

Principais benefícios de desempenho

• Revestimento em tecido cerâmico para ambientes exigentes de alta temperatura.
• Núcleo interno de Inconel para resistência estrutural e retenção de forma.
• Configuração flexível com bulbo e cauda para vedação perimetral.
• Adequado para operação repetida de portas e painéis.
• Pode seguir trajetórias de vedação curvas e específicas para cada aplicação.
• Combina proteção térmica têxtil com um núcleo interno metálico.
• Adequado para fornos industriais, estufas, estufas de secagem e equipamentos térmicos.
• Disponível com dimensões de lâmpada e lanterna personalizadas.
• Adequado para requisitos de juntas OEM e de reposição

Aplicações

A combinação de tecido cerâmico e núcleo de Inconel torna esta junta adequada para aplicações exigentes de vedação térmica, onde a estrutura interna requer estabilidade metálica adicional.

• Portas de fornos industriais
• Portas e painéis de fornos de tratamento térmico
• portas de forno industrial
• Portas do forno e aberturas de acesso
• Capas de inspeção para altas temperaturas
• Equipamentos de processamento térmico
• Equipamentos revestidos com material refratário
• Sistemas industriais de secagem e cura
• Câmaras de alta temperatura
• Invólucros para equipamentos de combustão
• Máquinas personalizadas para processamento térmico
• Sistemas de vedação OEM para altas temperaturas

Vedação da porta do forno

As portas de fornos exigem vedações que suportem altas temperaturas, ao mesmo tempo que acomodam a abertura, o fechamento repetidos e a movimentação térmica. A junta é instalada ao redor do perímetro da porta ou da moldura, com o bulbo posicionado na zona de compressão.

O tecido cerâmico proporciona a proteção térmica externa, enquanto o núcleo de Inconel mantém o perfil de vedação. Isso torna a construção particularmente útil quando um núcleo metálico é preferido a um núcleo cerâmico por razões estruturais.

Junta de vedação da porta do forno industrial

Fornos industriais geralmente exigem vedações perimetrais flexíveis ao redor de portas, painéis de acesso e aberturas de inspeção. A junta pode ser fabricada para se adequar a trajetórias de vedação retas, curvas ou específicas para cada aplicação.

O diâmetro do bulbo pode ser selecionado de acordo com o espaço disponível e a compressão desejada. A extremidade de montagem também pode ser adaptada para se adequar ao método de fixação utilizado na porta ou na estrutura do forno.

Equipamentos para fornos e processamento térmico

Fornos e sistemas de processamento térmico podem sofrer variações substanciais de temperatura e alterações dimensionais durante a operação. Uma vedação tipo tadpole, quando selecionada adequadamente, pode acomodar o movimento associado à expansão térmica, mantendo o contato entre as superfícies de vedação.

A BSTFLEX pode fabricar comprimentos e configurações personalizadas para portas de fornos, painéis removíveis, aberturas de inspeção e outras áreas que exigem vedação flexível para altas temperaturas.

Junta Tadpole com núcleo de Inconel personalizada

A geometria da junta tem um efeito direto na compressão, instalação e desempenho da vedação. A BSTFLEX produz juntas tipo tadpole personalizadas com núcleo de Inconel, de acordo com as dimensões do equipamento e as condições de operação, em vez de utilizar um perfil universal.

Especificações técnicas

A temperatura final de operação deve ser determinada considerando a construção completa da junta e as condições reais de serviço. Temperatura máxima, temperatura contínua, ciclos térmicos, atmosfera, compressão, movimento mecânico e condições de instalação podem influenciar o desempenho e a vida útil da junta.

Por que usar um núcleo de Inconel em vez de um núcleo de cerâmica?

A escolha entre um núcleo de Inconel e um núcleo cerâmico depende dos requisitos mecânicos e térmicos do equipamento. Um núcleo de Inconel proporciona uma estrutura interna metálica com características de compressão e dimensionais diferentes das de um núcleo cerâmico.

Um núcleo de Inconel pode ser considerado quando a aplicação exige um perfil interno robusto, maior estabilidade estrutural ou uma construção com núcleo metálico. Um núcleo cerâmico pode ser preferível quando se requer uma estrutura interna leve e não metálica.

Junta Tadpole, Vedação Tadpole e Fita Tadpole

Este produto pode ser descrito por nomes diferentes, dependendo do setor e do fornecedor.Junta de girino,foca girino,fita de girino, efita de vedação em forma de girinogeralmente se referem a construções de vedação tipo bulbo e cauda relacionadas.

Para fins de engenharia e compras, a construção do material é mais importante do que a terminologia em si. A BSTFLEX pode fabricar o perfil necessário de acordo com os desenhos, especificações, amostras e requisitos de instalação do cliente.

Como selecionar a vedação Tadpole de Inconel correta.

A escolha de uma junta de vedação confiável começa com as condições físicas da junta de vedação. Os seguintes fatores devem ser avaliados antes de especificar a construção final.

1. Vedação da fresta:Meça o espaço disponível entre as superfícies de contato quando o equipamento estiver fechado.
2. Diâmetro do bulbo:Selecione um perfil que proporcione compressão adequada sem deformação excessiva.
3. Requisito fundamental:Determine se a aplicação requer as características estruturais de um núcleo de Inconel.
4. Exposição térmica:Considere a temperatura normal de operação, a temperatura máxima, os ciclos térmicos e a atmosfera circundante.
5. Movimento mecânico:Avalie o movimento, a vibração, o atrito e a compressão repetida da porta.
6. Configuração de montagem:Confirme como a extremidade da junta será fixada ao equipamento.
7. Geometria da junta:Especifique as seções retas, os cantos, o comprimento total e quaisquer requisitos de perfil específicos da aplicação.

Juntas Tadpole OEM e de Reposição

A BSTFLEX fornece juntas tipo tadpole personalizadas para fabricantes de equipamentos originais e para aplicações de manutenção ou substituição. Uma junta de substituição pode ser desenvolvida a partir de uma amostra existente, desenho, dimensões ou informações da aplicação.

Para aplicações OEM, o perfil da junta pode ser desenvolvido em torno da folga de vedação e do sistema de montagem do equipamento. Isso permite que a cobertura de tecido cerâmico, o núcleo de Inconel, as dimensões do bulbo e a configuração da extremidade sejam considerados como um conjunto de vedação completo.

Perguntas frequentes

O que é uma junta tadpole com núcleo de Inconel e revestimento de tecido cerâmico?

Trata-se de uma junta tipo tadpole para altas temperaturas, construída com uma cobertura externa de tecido cerâmico e um núcleo interno de Inconel. O design em formato de bulbo e cauda proporciona uma seção de vedação compressível e uma área de montagem integrada.

Por que essa junta utiliza um núcleo de Inconel?

O núcleo de Inconel proporciona uma estrutura interna metálica com forte estabilidade dimensional e suporte estrutural. Ele pode ser selecionado para aplicações onde um núcleo metálico é preferível a um núcleo interno de cerâmica.

Qual a finalidade da cobertura de tecido cerâmico?

O tecido cerâmico forma a camada protetora externa ao redor do núcleo de Inconel. Ele proporciona uma superfície têxtil resistente ao calor, permitindo que a junta mantenha a flexibilidade necessária para a instalação em torno de equipamentos térmicos.

Onde é utilizada uma junta tipo tadpole com núcleo de Inconel?

As aplicações típicas incluem portas de fornos industriais, estufas industriais, portas de fornos de cerâmica, equipamentos de processamento térmico, câmaras de alta temperatura, painéis de acesso e outros invólucros térmicos.

Essa junta pode ser fabricada em tamanho personalizado?

Sim. A BSTFLEX pode personalizar o diâmetro do bulbo, a largura da extremidade, o comprimento total, a construção do núcleo de Inconel, a especificação do tecido cerâmico, a geometria do perfil e o arranjo de montagem.

A BSTFLEX consegue fabricar uma junta de substituição a partir de uma amostra existente?

Sim. Uma amostra de junta existente, um desenho técnico, informações dimensionais ou detalhes de aplicação podem ser usados ​​para desenvolver uma junta de vedação tipo tadpole com núcleo de Inconel de substituição.

Qual a temperatura que esta junta de Inconel em formato de girino suporta?

A faixa de temperatura aplicável depende do tecido cerâmico específico, da liga de Inconel, dos materiais de costura, das dimensões da junta, da compressão, da atmosfera e das condições de exposição. Portanto, a construção finalizada como um todo deve ser avaliada, em vez de atribuir uma classificação de temperatura com base em apenas um material.

Solicite uma junta Tadpole personalizada com núcleo de Inconel

Se você precisar de umJunta de tecido cerâmico em formato de girino com núcleo de InconelPara fornos, estufas, estufas de secagem ou outros sistemas de alta temperatura, a BSTFLEX pode desenvolver uma configuração que atenda às suas necessidades de equipamento.

Para orçamento e avaliação técnica, forneça o diâmetro do bulbo, as dimensões da extremidade, o comprimento da junta, o método de montagem, a temperatura de operação, o tipo de equipamento e informações disponíveis sobre desenhos ou amostras.

Entre em contato com a BSTFLEX para obter uma junta Tadpole personalizada com núcleo de Inconel e revestimento de tecido cerâmico.
