Encomendar uma luva de isolamento de exaustão personalizada envolve mais do que selecionar um material de fibra de vidro e fornecer um diâmetro aproximado do tubo. A luva precisa de se adaptar à linha de escape real, cobrir a secção aquecida correta e permanecer prática de instalar em redor de conexões, curvas e equipamentos próximos.
Para fabricantes de aquecedores, fornecedores de equipamentos navais, construtores de veículos e distribuidores de peças de substituição, informações dimensionais precisas na fase de pedido de cotação (RFQ) podem evitar problemas de ajuste durante a produção e a instalação.
Este guia explica as medições e os detalhes de instalação que os compradores devem fornecer ao especificar uma luva de isolamento para tubo de escape personalizada.
O primeiro passo é identificar exatamente o que será isolado.
O componente pode ser:
As dimensões exteriores deste componente determinam as dimensões básicas da luva.
Não confie apenas no tamanho nominal do escape. Um produto descrito como um tubo de escape de 24 mm ou 30 mm pode usar essa dimensão para identificar uma conexão ou diâmetro interno, enquanto a superfície externa que o isolamento deve cobrir pode ser diferente.
Para o isolamento personalizado, a medida útil é o diâmetro externo real do componente no local onde a luva será instalada.
ID significa diâmetro interno (internal diameter). Para uma luva de isolamento de exaustão, o ID descreve o espaço interno disponível para a mangueira ou tubo de escape.
É uma das dimensões mais importantes numa encomenda personalizada.
| Dimensão | OA Que Se Refere | Por Que É Importante |
|---|---|---|
| DE do Tubo de Escape | Diâmetro externo real do tubo ou mangueira | Define o componente que deve encaixar dentro da capa |
| DI da Capa | Diâmetro interno da capa de isolamento | Controla o ajuste da instalação |
| DE da luva | Diâmetro externo após a adição do isolamento | Importante onde a folga de instalação é limitada |
| Comprimento da luva | Comprimento isolado total | Determina quanto da linha de exaustão é protegido |
Um erro de compra comum é encomendar uma luva de isolamento usando apenas o tamanho nominal do tubo de exaustão.
Por exemplo, um sistema de exaustão pode ser identificado por um diâmetro nominal, enquanto seu perfil externo real é afetado por ondulações, construção da parede, juntas ou tolerâncias de fabricação.
Por esse motivo, os compradores de OEM devem preferencialmente fornecer um dos seguintes:

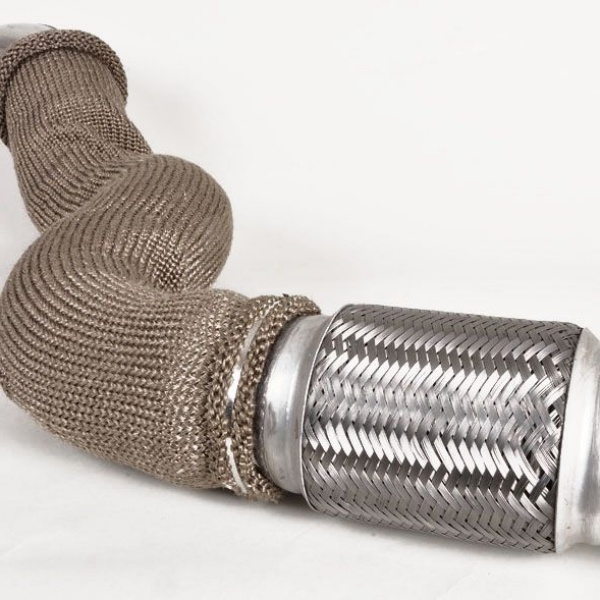

Isto é particularmente importante quando o isolamento for aplicado sobre um tubo de escape flexível ou corrugado.
A luva de isolamento precisa de espaço interno suficiente para ser instalada sobre o componente de escape sem força desnecessária.
No entanto, uma folga excessiva também não é desejável, pois uma luva sobredimensionada pode não assentar corretamente ao redor da linha de escape.
O ajuste adequado depende de vários fatores:
Em vez de especificar uma tolerância arbitrária, forneça o DE real do tubo e descreva como a luva será instalada. As dimensões do isolamento podem então ser avaliadas de acordo com a montagem.
O diâmetro do próprio tubo de escape nem sempre é a maior dimensão envolvida na instalação.
Se uma luva de isolamento tubular precisar deslizar sobre uma conexão, acoplamento, área de abraçadeira ou seção de escapamento expandida, essa dimensão maior pode determinar se a luva poderá ser instalada.
Antes de solicitar uma luva personalizada, verifique:
Se a luva não precisar passar por cima das conexões por ser instalada antes da montagem final do escapamento, indique isso no desenho ou na RFQ.
O comprimento necessário da luva deve ser baseado na seção da linha de escapamento que realmente precisa de proteção térmica.
Não especifique automaticamente todo o comprimento do tubo de escapamento.
Em muitas instalações, apenas a seção próxima ao piso, cabos, mangueiras, painéis ou equipamentos fechados precisa de isolamento adicional.
Meça os pontos de início e fim da zona isolada necessária e considere:
Uma única manga de isolamento longa nem sempre é a melhor configuração.
Um sistema de escape com várias braçadeiras, alterações acentuadas no traçado ou pontos de assistência pode ser mais fácil de montar com várias secções de isolamento.
| Configuração | Motivo Típicopara Seleção |
|---|---|
| Uma manga contínua | Secção de escape reta e longa com poucas interrupções |
| Duas secções de isolamento | Braçadeira, suporte ou ponto de assistência divide a zona aquecida |
| Múltiplas secções curtas | Traçado complexo ou vários obstáculos de instalação |
| Comprimentos individuais personalizados | Conjunto de escape OEM repetível |
Para a produção em série, identificar cada secção de isolamento no desenho do conjunto de escape ajuda a manter uma instalação consistente de uma unidade para a seguinte.
Uma manga aplicada num tubo reto e uma manga instalada à volta de um traçado de escape curvo não experienciam a mesma geometria.
Sempre que a linha de escape isolada incluir curvas, forneça:
Uma fotografia ou desenho é particularmente útil para instalações de aquecedores compactos onde o escape muda de direção imediatamente após sair do aquecedor.
Para instalações compactas, as dimensões exteriores do isolamento acabado podem ser tão importantes quanto o diâmetro interior.
Isto é comum em:
Se o tubo de escape passar por um espaço restrito, zmecça a folga disponível à volta do tubo antes de especificar o isolamento.
O conjunto acabado deve encaixar dentro do envelope disponível sem interferir com componentes adjacentes.
A informação dimensional indica ao fabricante que tamanho produzir. A informação de aplicação explica como a manga será utilizada.
Uma RFQ da OEM deve identificar se o sistema de escape está instalado em:
O fornecedor também deve saber se o isolamento está exposto a vibração, movimento frequente, umidade, abrasão ou espaço de instalação restrito.
As instalações de aquecedores marítimos costumam ser compactas, e a rota de escape pode passar por espaços de equipamentos onde as superfícies e componentes ao redor precisam de separação térmica adicional.
Para uma solicitação de cotação (RFQ) de isolamento personalizado para mangueira de escape marítima, as informações úteis incluem:
Se várias configurações de escape forem usadas em uma linha de produtos, cada versão deve ser identificada separadamente em vez de combinar todas as dimensões em uma única especificação.

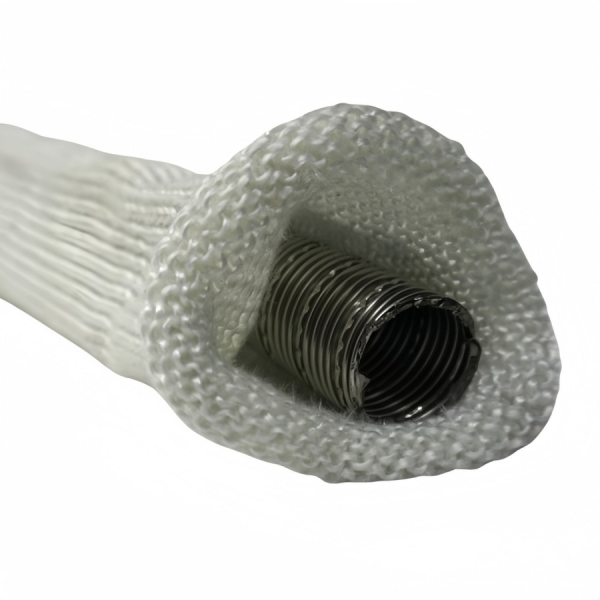

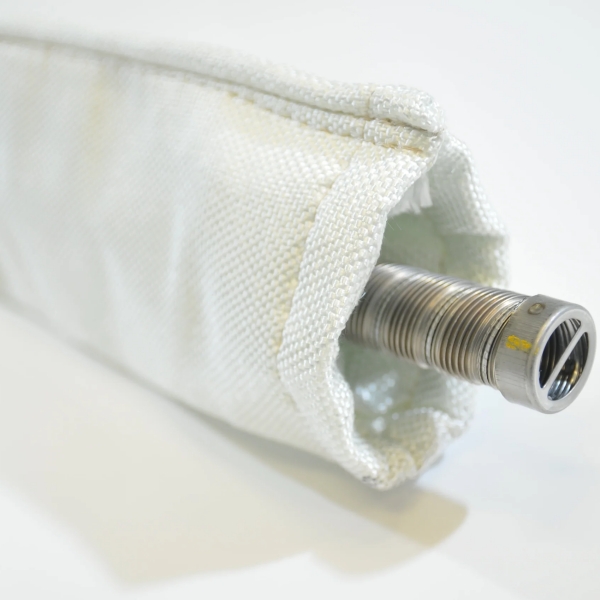

Os sistemas de aquecedores a diesel podem usar vários diâmetros de tubo de escape, dependendo do aquecedor e do projeto do sistema.
A BSTFLEX também fabrica tubo de escape flexível para aquecedor a diesel em aço inoxidável de parede dupla em múltiplos diâmetros, permitindo que o tubo de escape e os requisitos de isolamento térmico sejam considerados como parte do mesmo sistema.
No entanto, ao comprar uma luva de isolamento separadamente, as dimensões reais do tubo de escape ainda devem ser confirmadas antes da produção.
Um novo projeto OEM geralmente começa com desenhos e dimensões controladas. Projetos de substituição geralmente começam com um sistema de escape já instalado.
Para o fornecimento de substituição, os compradores podem fornecer:
Se o isolamento original estiver danificado ou deformado, meça o próprio componente de escape em vez de copiar as dimensões do isolamento desgastado.
Uma solicitação de cotação (RFQ) completa pode ser preparada usando a seguinte lista de verificação.
| Item da RFQ | Informações a fornecer |
|---|---|
| Componente de escape | Tubo flexível, tubo rígido, mangueira de exaustão ou conjunto |
| Diâmetro Externo do Tubo | DE real medido |
| DI necessário da capa | Se já definido pelo desenho |
| Comprimento Necessário | Comprimento total do isolamento ou seções individuais |
| Roteamento | Reto, curvo ou misto |
| Maior Conexão | Dimensão caso a capa precise passar por cima dela |
| Espaço de Instalação | Envelope externo máximo disponível quando relevante |
| Aplicação | Aquecedor a diesel, aquecedor marítimo, veículo ou equipamento industrial |
| Quantidade | Protótipo, quantidade de lote e demanda anual estimada |
| Referência | Desenho, amostra ou fotografias de instalação |
| Embalagem | A granel, individual, kit ou requisito de embalagem OEM |
A saída do aquecedor isoladamente não fornece informações dimensionais suficientes para fabricar uma capa de isolamento ajustada. As dimensões reais do escape são mais úteis.
O isolamento envolve a parte externa do tubo de escape. Deixe claro se cada dimensão na RFQ se refere ao DI ou ao DE.
Uma capa pode encaixar perfeitamente no tubo, mas ainda assim ser impossível de instalar se precisar deslizar sobre um acoplamento ou conector maior.
Seções longas de isolamento podem interferir com abraçadeiras, suportes ou áreas de manutenção. Defina a zona de proteção térmica real antes de decidir o comprimento da capa.
Dois sistemas que usam o mesmo diâmetro podem exigir configurações de isolamento diferentes se um for reto e o outro incluir várias curvas ou obstáculos de montagem.
Para novos sistemas de aquecimento OEM, pode ser útil definir o isolamento após o roteamento do escape e o espaço de instalação ao redor terem sido estabelecidos.
Uma capa protótipo pode então ser avaliada quanto a:
Uma vez confirmadas as dimensões, a mesma especificação pode ser utilizada para produção repetida.

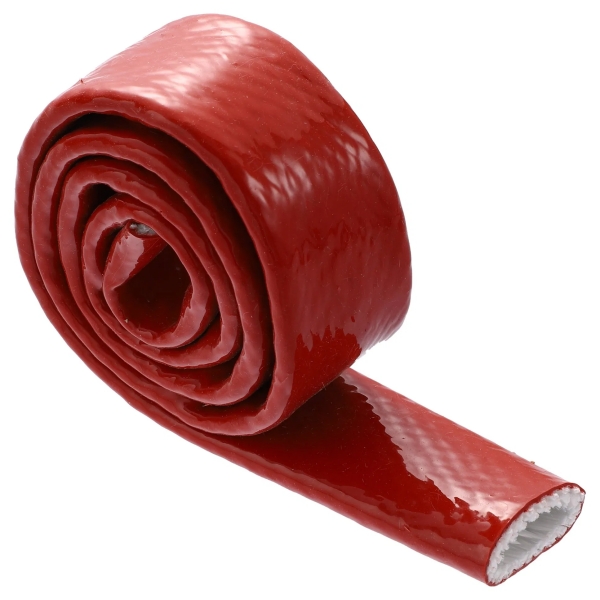

A BSTFLEX fabrica mangas de isolamento para tubos de escape de fibra de vidro com dimensões adaptadas ao sistema de exaustão, em vez de limitar os compradores a um único diâmetro ou comprimento fixo.
A produção personalizada pode apoiar fabricantes de aquecedores, fornecedores de equipamentos marinhos, construtores de autocaravanas e veículos, fornecedores de sistemas de exaustão, distribuidores e fabricantes de equipamentos industriais.
Para obter produtos adicionais de condutas de aquecedores, proteção de exaustão e gestão térmica, consulte a nossa gama de produtos de tubos de proteção térmica.
Para um orçamento preciso, forneça o diâmetro exterior do tubo de exaustão, o comprimento isolado necessário, o esquema de instalação, a quantidade e quaisquer desenhos ou fotografias disponíveis.
Se forem necessários vários diâmetros ou comprimentos para o mesmo projeto, liste cada configuração separadamente. Isto permite que as mangas de isolamento sejam produzidas para os conjuntos de exaustão reais, em vez de serem tratadas como um tamanho universal.
Consulte a Manga de Isolamento para Tubo de Exaustão em Fibra de Vidro para requisitos de fornecimento a granel e OEM personalizado.
