Foles retangulares para guias lineares e barramentos de máquinas: medições para substituição

Uma capa de tecido retangular de substituição pode ter a mesma largura da capa antiga e ainda assim não encaixar na máquina. A estrutura de montagem pode estar em uma altura diferente, um bocal de lubrificação pode prender as dobras ou a capa comprimida pode ocupar o espaço necessário para a mesa móvel. Para guias lineares e guias de máquinas, a especificação de substituição deve descrever a instalação, e não apenas a capa de tecido solta.

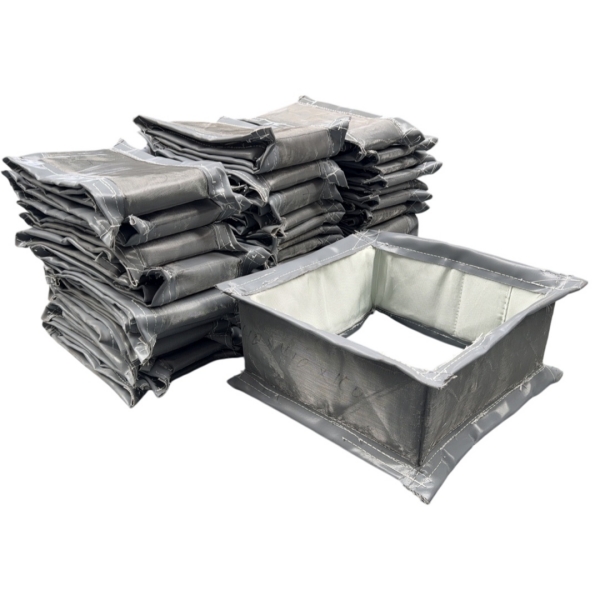

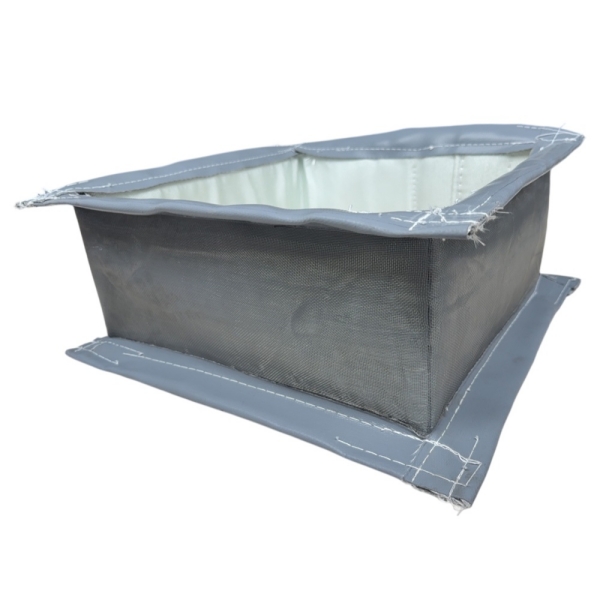

BSTFLEXfole retangular costurado sob medidaOferece proteção flexível para componentes retangulares de máquinas e conjuntos de guias. O perfil, os comprimentos de trabalho, o tecido e os acessórios podem ser avaliados considerando as dimensões existentes do equipamento. Um desenho de substituição útil separa o espaço protegido, a folga externa e as conexões em cada extremidade.

Identifique a disposição da cobertura antes de tirar as dimensões.

Primeiramente, determine se o fole existente cobre um único trilho, abrange dois trilhos paralelos, protege uma guia retangular ou envolve um atuador retangular. Mostre quais faces estão cobertas e quais permanecem abertas. Uma cobertura de guia de três lados e um fole retangular totalmente fechado não são intercambiáveis ​​simplesmente porque sua largura e altura totais parecem semelhantes.

Identifique a fixação fixa e a fixação móvel. Em algumas instalações, a cobertura termina no carro, em vez de envolver todo o bloco de apoio. Em outras, componentes adicionais ficam dentro do espaço protegido. Marque esse limite claramente para que a abertura proposta seja dimensionada de acordo com a configuração real.

Antes de realizar medições ou remover a tampa, o pessoal autorizado deve isolar a energia perigosa, controlar a energia armazenada e fixar os componentes para evitar movimentos involuntários, seguindo o procedimento de manutenção da máquina. Verifique as condições de segurança antes de acessar o mecanismo.

Prepare três vistas para a substituição de um fole retangular.

Uma fotografia lateral raramente mostra o suficiente para reproduzir a cobertura de uma guia de máquina. Prepare uma vista lateral, uma seção transversal e vistas separadas das duas extremidades de montagem. Use as mesmas unidades em todas as vistas e indique qualquer dimensão estimada como não verificada.

Nos trechos em que a seção transversal muda ao longo do percurso, inclua seções adicionais nas áreas restritas. Identifique as fotografias de forma que correspondam às vistas do desenho, em vez de utilizar uma coleção de imagens sem identificação.

Meça a abertura protegida e o espaço externo separadamente.

Para um único trilho linear, registre a disposição do trilho e do carro, juntamente com quaisquer itens que entrem na área de trabalho da cobertura. Para uma cobertura que abrange dois trilhos, adicione o espaçamento entre os trilhos e a largura total protegida. Inclua conexões de lubrificação, suportes de sensores, cabeças de parafusos e fixações de cabos sempre que afetarem a folga.

Distinga três conjuntos de dimensões: os componentes a serem protegidos, a abertura desobstruída necessária dentro do fole e o espaço máximo disponível fora dele. Não rotule os três simplesmente como "largura" e "altura". Se o fabricante for determinar a folga de funcionamento, forneça as dimensões reais do componente e especifique esse requisito.

A altura requer uma superfície de referência definida. Uma dimensão medida a partir da base da máquina não é intercambiável com uma dimensão medida a partir do topo do trilho. Mostre a referência na seção transversal e posicione a estrutura de montagem em relação a ela.

Registre também cantos, degraus e restrições locais. Uma abertura retangular com cantos arredondados pode não passar por uma saliência quadrada, mesmo que sua largura e altura nominais pareçam suficientes. Verifique os suportes internos propostos, bem como a abertura do tecido; qualquer um deles pode se tornar o fator limitante.

Combine as duas molduras das extremidades, incluindo a sua posição.

Meça as extremidades A e B independentemente. Registre a abertura livre, as dimensões externas da estrutura, a espessura da placa e a posição do plano de fixação em relação à guia. Uma estrutura com a abertura correta, mas montada muito baixa, pode puxar a tampa para dentro do trilho.

Localize os centros dos furos de montagem a partir de bordas ou pontos de referência claramente identificados. Inclua os diâmetros dos furos, as dimensões das ranhuras, os rebaixos ou escareamentos, quando aplicável, e o tipo de fixador. Indique a direção de visualização para que um padrão assimétrico não seja confundido com sua imagem espelhada.

Verifique a sobreposição entre a extremidade do tecido e a placa de retenção. Indique onde começa a primeira dobra ativa e onde termina a área de fixação. O dispositivo de fixação deve manter a capa na posição desejada sem prender uma dobra ativa.

Para componentes reutilizados, forneça um desenho ou medidas verificadas das peças reais. Identifique placas deformadas, furos danificados ou modificações anteriores feitas em campo. Não utilize o novo fole para compensar uma interface de montagem danificada sem um reparo ou redesenho previamente acordado.

Verifique cada capa em ambos os lados de uma mesa móvel.

Uma máquina pode usar foles separados em lados opostos de uma mesa ou carro. Conforme a mesa se move, uma cobertura se comprime enquanto a outra se estende. Trate-os como peças separadas, a menos que suas posições de montagem e dimensões de trabalho tenham sido confirmadas como idênticas.

Identifique as tampas por eixo e lado e, em seguida, registre as distâncias mínimas e máximas de instalação de cada tampa. Tampas com aparência semelhante podem exigir comprimentos diferentes porque um suporte, alojamento de acionamento ou estrutura final altera o espaço disponível em um dos lados.

Use oguia de medidas para foles costuradosPara definir as referências de comprimento e distinguir o comprimento instalado do comprimento do corpo flexível, é necessário realizar uma avaliação de substituição. A tarefa adicional consiste em verificar ambos os lados do eixo, e não apenas repetir o curso nominal da máquina.

Avalie a embalagem dobrada, incluindo suas costuras, suportes e transições finais. Copiar a contagem de dobras anterior não garante que um tecido ou construção diferente se ajustará ao mesmo espaço comprimido.

Inclui acesso para orientação e manutenção.

Descreva como a cobertura existente é suportada e guiada. Identifique quaisquer estruturas, elementos deslizantes, pontos de suspensão ou suportes intermediários que façam parte da montagem e indique se serão reutilizados. Não se deve esperar que uma cobertura flexível permaneça livre do mecanismo simplesmente porque suas dimensões finais estão corretas.

Forneça a orientação de instalação, a velocidade de deslocamento, a aceleração (quando conhecida) e a frequência de movimento. Solicite que o arranjo de suporte proposto seja analisado considerando essas condições. Inclua os requisitos de ventilação para conjuntos em espaços confinados ou com movimentos rápidos, em vez de presumir que as juntas proporcionem fluxo de ar suficiente.

Mantenha o acesso aos pontos de lubrificação, sensores e parafusos de montagem no desenho. Onde for necessária uma abertura removível,fole costurado com zíperpodem ser avaliadas separadamente. A posição de abertura e o percurso de montagem para as estruturas de extremidade rígidas ainda precisam ser verificados.

Selecione o tecido para a exposição real.

Os foles de guia de máquinas usados ​​em um sistema de posicionamento levemente contaminado enfrentam condições diferentes das coberturas próximas a uma zona de corte. Descreva os detritos, o contato com fluidos e a exposição ao calor antes de selecionar o material.

Para exposição ao fluido refrigerante, forneça a especificação do fluido, a concentração de trabalho, a temperatura e se o contato se dá por respingos ocasionais ou por pulverização contínua. Avalie o revestimento do tecido, as costuras, as emendas e as fixações das extremidades em conjunto. Um tecido revestido não torna automaticamente uma montagem costurada à prova de líquidos.

A presença de cavacos quentes e afiados ou uma grande quantidade de partículas pode exigir proteção adicional ou uma construção de cobertura diferente. Não especifique foles de tecido comuns como substitutos diretos para uma cobertura telescópica ou com blindagem metálica sem antes avaliar os requisitos de proteção. A correspondência dos furos de montagem não garante desempenho equivalente.

Para foles retangulares expostos ao calor, a BSTFLEX pode avaliar tecidos técnicos como fibra de vidro revestida com silicone, fibra de vidro revestida com PTFE ou fibra de vidro aluminizada. A seleção depende dos requisitos de exposição e flexão repetida. Confirme os limites da estrutura final em vez de aplicar o valor de temperatura do tecido base a cada costura, suporte e componente de fixação.

Use a capa antiga para identificar perguntas, não apenas dimensões.

Guarde a tampa removida, se possível, e fotografe os danos antes de descartá-la. As observações a seguir podem orientar uma avaliação para substituição, mas nenhuma delas, por si só, comprova a causa da falha.

Registre todas as alterações feitas desde a instalação da tampa antiga, incluindo a realocação de sensores, a substituição de carros ou a alteração no sistema de refrigeração. Uma substituição baseada apenas em um desenho antigo pode não levar em conta essas alterações. Indique quais dimensões são da máquina, quais são da amostra e quais ainda precisam ser confirmadas.

Perguntas sobre a substituição de foles retangulares

O modelo de trilho consegue identificar o fole correto?

Isso ajuda a identificar a geometria da via-guia, mas não define as estruturas de montagem da máquina, o espaçamento entre os trilhos, os equipamentos adjacentes ou o espaço comprimido disponível. Inclua as informações do modelo do trilho e do carro no desenho de instalação.

As placas de montagem existentes podem ser reutilizadas?

Potencialmente, desde que o estado, as dimensões e o método de fixação sejam adequados para a nova montagem. Indique se a encomenda se refere apenas à cobertura de tecido ou se inclui novas placas, fixadores e suportes.

Um tecido mais grosso fará com que a peça de reposição dure mais tempo?

Não necessariamente. A espessura por si só não resolve problemas como atrito, extensão excessiva, fluido refrigerante incompatível ou exposição inadequada dos cavacos. Uma mudança de material também exige que a embalagem dobrada e seu movimento sejam verificados novamente.

Aprovar a montagem de substituição completa.

Antes da produção, confirme a revisão do desenho, a abertura interna, os limites externos, os comprimentos de trabalho, os detalhes da estrutura de extremidade e quaisquer suportes ou recursos de acesso. Especifique as tolerâncias nas dimensões que controlam o encaixe e defina como elas serão verificadas. Distinga as dimensões das estruturas rígidas das dimensões do corpo flexível.

Durante a instalação e o comissionamento, siga os procedimentos aprovados para a máquina. Verifique a folga, a segurança da fixação e o comportamento de dobragem ao longo do percurso previsto, sob um processo controlado de retorno ao serviço. Mantenha o pessoal afastado da área de movimentação e isole o equipamento novamente antes de realizar ajustes. Não utilize uma cobertura de proteção contra contaminação do tecido como substituto para as proteções de segurança obrigatórias da máquina.

Solicite foles retangulares personalizados para sua máquina.

Envie à BSTFLEX o eixo da máquina e a aplicação, os três desenhos técnicos, fotografias da instalação e as condições de operação. Inclua a quantidade necessária para cada tampa específica, se os parafusos de montagem serão reutilizados e quaisquer problemas observados na montagem anterior.

Nossofole retangular costurado para proteção da máquinaPode ser avaliado para requisitos de substituição e OEM. Navegue pelogama de foles costurados sob medidapara outros perfis, ouSolicite um orçamento para fole retangular.Com seus desenhos e detalhes da aplicação.
