Juntas de expansão de tecido para ventiladores e sopradores: Seleção de entrada e saída

Juntas de expansão de tecido para ventiladores e sopradoresConectar o equipamento à tubulação adjacente, permitindo a movimentação especificada e garantindo a vedação a gás necessária. Sua construção flexível pode reduzir a transmissão de vibrações mecânicas através da conexão da tubulação. No entanto, a entrada e a saída devem ser avaliadas separadamente: a compatibilidade com o flange do ventilador é apenas uma parte da seleção da junta.

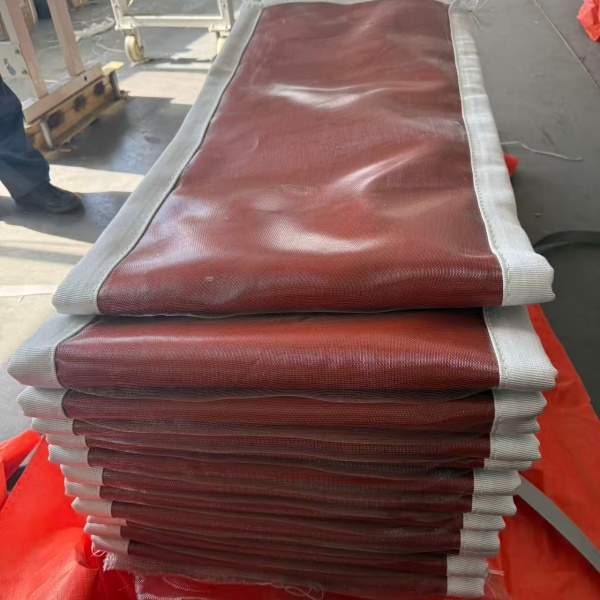

A BSTFLEX fabricajuntas de dilatação de tecido não metálicoPara dutos de gás industriais, incluindo conexões de ventiladores. Para essas aplicações, a especificação precisa abordar simultaneamente a pressão local, o fluxo de ar, a vibração, a temperatura e a geometria de fixação.

Duas conexões, duas condições de operação.

Uma solicitação de compra para duas conexões flexíveis em um ventilador deve especificar qual componente pertence à entrada e qual pertence à saída. As posições podem ter dimensões, condições de pressão, dutos circundantes e requisitos de movimentação diferentes.

Na entrada do ventilador

UMjunta de expansão da entrada do ventiladorPode operar sob sucção. Quando a pressão interna está abaixo da pressão ambiente, o elemento flexível é puxado em direção ao interior do duto. Seu formato de instalação e folga interna devem levar em consideração essa condição de pressão, bem como o movimento especificado.

Registre a configuração da entrada, incluindo curvas, amortecedores, filtros e transições próximos. Confirme se a junta lida com ar limpo, gás com poeira ou um fluxo de processo úmido. A palavra "entrada" não define a temperatura ou a exposição química.

Na loja Fan Outlet

UMjunta de expansão da saída do ventiladorNecessita de especificações próprias de pressão e vazão. A região de descarga pode apresentar um perfil de velocidade não uniforme, e as conexões de dutos próximas podem afetar o desenvolvimento do fluxo.

Não rotule automaticamente todas as conexões de saída como serviço de pressão positiva. O aumento de pressão de um ventilador, por si só, não estabelece a pressão relativa à pressão ambiente em nenhuma das conexões. Forneça a pressão normal local e a pressão de projeto, com a indicação clara da sinalização, das unidades e da referência.

Regra de aquisição:Utilize registros de entrada e saída separados antes de decidir se as duas juntas podem compartilhar a mesma construção de material ou número de peça.

Movimento térmico separado, vibração do equipamento e vibração da correia

Esses são dados de projeto diferentes. Combiná-los em uma única entrada rotulada como "margem de vibração" deixa informações importantes sem resolução.

Movimento térmico

Os dutos e equipamentos conectados mudam de posição conforme aquecem e esfriam. Especifique a compressão axial, a extensão axial, o deslocamento lateral e o movimento angular a partir de uma referência de instalação acordada.

vibração mecânica

O movimento repetido do conjunto do ventilador pode atingir a conexão. Forneça a amplitude, frequência, direção e local da medição, quando disponíveis. A velocidade do ventilador, por si só, não descreve o deslocamento que o elemento flexível deve acomodar.

vibração induzida por pressão

O tecido pode oscilar em resposta a flutuações de pressão ou fluxo turbulento, mesmo quando o equipamento adjacente tem movimento limitado. A flexão resultante deve ser considerada separadamente da lenta expansão térmica.

Uma conexão flexível pode reduzir um caminho de transmissão de vibração; porém, não corrige um impulsor desbalanceado, um rolamento danificado, uma base solta ou uma condição de operação inadequada do ventilador. O ventilador e a junta de expansão requerem uma avaliação coordenada quando houver vibração excessiva.

Por que a correia mais macia nem sempre é o melhor conector de ventilador

Uma correia muito flexível pode acomodar movimentos com facilidade, mas responder mal a excitações aerodinâmicas repetidas. Nas áreas próximas aos ventiladores, a construção do material deve equilibrar a capacidade de movimento com a resistência à vibração.

Dependendo da aplicação, a análise do projeto pode considerar uma construção reforçada diferente, um revestimento protetor ou alterações na geometria das juntas. Aumentar o peso ou a espessura do tecido sem verificar os demais requisitos não é uma solução completa.

Para equipamentos de velocidade variável, informe a faixa de velocidade operacional e identifique qualquer velocidade ou posição do amortecedor associada a movimentos anormais. Uma condição que pareça aceitável em um ponto de operação estável pode não representar a partida, a parada ou a operação com carga reduzida.

Mantenha o isolamento de vibração separado da atenuação de ruído.

Reduzir a vibração estrutural não é o mesmo que reduzir o ruído aéreo que se propaga pelo duto. Uma conexão flexível não deve ser adquirida como silenciador a menos que seu desempenho acústico tenha sido especificamente projetado e verificado.

O ruído também pode escapar pela seção flexível. Quando isso for relevante, especifique os requisitos acústicos separadamente e revise qualquer tratamento considerando as necessidades térmicas e de movimentação da junta. Não adicione uma manta ou cobertura acústica externa sem verificar se ela altera a dissipação de calor ou restringe a movimentação.

Proteja o elemento flexível sem obstruir o ventilador.

Um revestimento de fluxo pode proteger a correia da exposição direta ao gás e ajudar a reduzir a vibração causada pela turbulência. Sua fixação, orientação e folga devem ser adequadas à conexão.

A revisão deve abranger toda a área de movimento. Um revestimento que não encosta na estrutura metálica adjacente durante o desligamento pode interferir quando o duto se comprime ou se move lateralmente. Bordas afiadas ou pontos de contato podem danificar a correia, independentemente de sua classificação de temperatura.

Para aplicações com poeira, inclua informações sobre partículas e a proteção proposta para a cavidade da junta. Para uma conexão de entrada, considere também as consequências da entrada de um componente solto no ventilador a jusante. Os componentes internos devem ser fixados de acordo com o projeto de montagem aprovado.

O conector deve se adequar ao layout do fluxo de ar, e não apenas ao espaço disponível.

Curvas, transições abruptas e amortecedores próximos a um ventilador podem gerar perdas adicionais e fluxo de ar não uniforme. Isso é comumente descrito como efeito de sistema e pode afetar o desempenho, o ruído e a vibração do ventilador.

A instalação de uma junta de dilatação têxtil não elimina esses problemas aerodinâmicos. Inclua o layout do duto próximo no desenho de consulta, em vez de fornecer apenas as duas faces dos flanges.

A flexibilidade necessária para a movimentação e o comprimento do duto necessário para o desenvolvimento do fluxo de ar são questões de projeto distintas. Não presuma que aumentar o comprimento do conector proporcionará o mesmo desempenho que um duto reto configurado adequadamente. O fornecedor do ventilador deve analisar a geometria de entrada e saída quando o espaço de instalação for limitado.

Combine o material com a capacidade de carga real do ventilador.

Uma junta de expansão de ventilador não é automaticamente um conjunto de alta temperatura com isolamento reforçado. Por outro lado, não se deve presumir que um conector de ventilação leve seja adequado para gases de processo quentes ou quimicamente agressivos.

Conexões de ar limpo e de tiragem forçada

Para um ventilador de tiragem forçada, identifique a temperatura do ar na junta específica, a exposição externa e a pressão de operação. Quando o fluido estiver limpo e a temperatura for moderada, uma construção reforçada com tecido revestido pode ser avaliada sem a necessidade de um grande isolamento.

Umjunta de expansão do ventilador FDAinda é necessário atender às especificações de vedação, movimentação e desempenho dinâmico. A presença de ar limpo não elimina a necessidade de avaliar a vibração ou o sistema de fixação.

Conexões de tiragem induzida e exaustão de processo

Umjunta de expansão do ventilador IDPode ser instalado em diferentes pontos de um sistema de tratamento de gases de exaustão. Indique sua posição em relação aos equipamentos de coleta de poeira, resfriamento e tratamento úmido. Não infira a condição do gás apenas com base na designação do ventilador.

O gás quente pode exigir uma embalagem térmica para proteger a camada de vedação. Para essa finalidade, consulte nosso [inserir referência aqui].guia de junta de expansão de tecido de alta temperaturaEm ambientes úmidos ou corrosivos, é necessário dar atenção especial à compatibilidade química, à condensação e à temperatura no material de barreira.

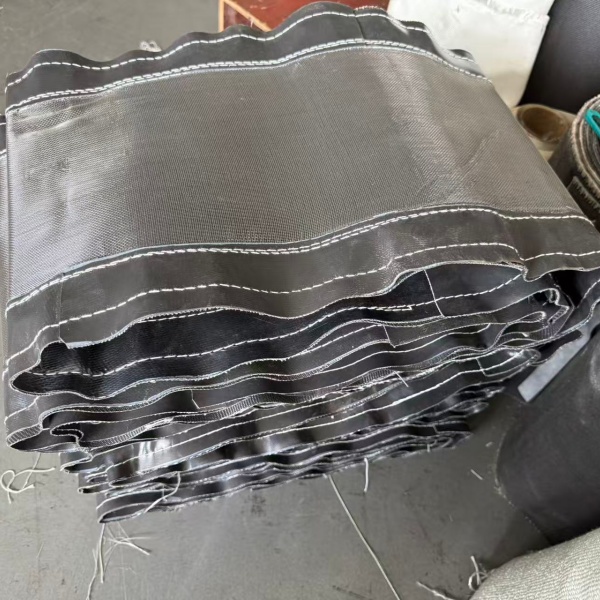

Reforços de fibra de vidro, tecidos revestidos com silicone, barreiras à base de PTFE e têxteis de sílica desempenham funções diferentes. Nosso guia paramateriais para juntas de dilatação de tecidoExplica por que elas não devem ser tratadas como especificações intercambiáveis ​​de juntas completas.

Aplicações de sopradores fora do sistema de dutos comum

O termojunta de expansão do sopradorNão estabelece uma classificação de pressão. Confirme o tipo de equipamento e o serviço real antes de propor um projeto de tecido. Requisitos de pressão, pulsação ou contenção de processos podem exigir outra tecnologia de conexão.

Quaisquer requisitos para serviços em ambientes perigosos também devem ser explicitamente declarados. A resistência ao calor por si só não estabelece a adequação para meios inflamáveis, poeira combustível ou exaustão de fumaça de emergência.

Prepare uma folha de comparação de entrada e saída.

O texto a seguir é um formulário de consulta, não uma tabela de classificação de produtos. Preencha ambas as colunas com os dados do ventilador e do sistema de dutos. Marque as informações faltantes como desconhecidas em vez de copiar um valor da conexão oposta.

Apoie a tubulação e defina a posição de instalação.

Não se deve presumir que a carcaça do ventilador e a correia flexível suportem o peso de dutos, silenciadores ou outros equipamentos adjacentes. Confirme o arranjo de suporte previsto e as cargas de interface admissíveis com o projetista do sistema.

Nos locais onde o ventilador está apoiado em isoladores de vibração, a conexão deve acomodar o movimento relativo especificado entre o equipamento e a tubulação. Não aperte demais uma correia curta para compensar um duto mal posicionado, nem use a conexão para forçar o alinhamento da carcaça do ventilador.

Diferencie a distância de instalação entre os planos de fixação definidos da largura desenvolvida do tecido de substituição. As áreas fixadas e a porção com movimento livre devem estar incluídas no desenho aprovado. Interfaces redondas e retangulares também precisam de seus próprios detalhes de flange e canto.

Quando a mesma construção pode ser usada em ambos os lados?

Uma construção com materiais compartilhados pode ser considerada quando ambas as funções se enquadram nos limites operacionais verificados. Isso não significa necessariamente que os componentes finais sejam idênticos.

Diferentes formatos de flanges, padrões de furos, comprimentos de instalação, arranjos de revestimento ou requisitos de movimento ainda podem exigir desenhos e números de peças separados. Uma decisão de compra para reduzir a variedade de peças de reposição deve seguir a comparação de engenharia, e não precedê-la.

Para pedidos OEM recorrentes, identifique as peças de entrada e saída de forma consistente em desenhos, etiquetas e embalagens. Isso ajuda a evitar a instalação de um componente com dimensões semelhantes na posição errada durante a manutenção.

Registre uma linha de base de comissionamento.

Durante um procedimento de comissionamento autorizado, registre a posição de instalação aprovada, a condição de operação do ventilador e quaisquer observações externas permitidas das conexões. Observe se movimentos incomuns ocorrem apenas em velocidades ou configurações de controle específicas.

Inspeções ou ajustes que exijam contato físico devem seguir os procedimentos de isolamento e segurança do local. Um motor parado não elimina, por si só, a pressão, o calor armazenado ou a possibilidade de rotação impulsionada pelo fluxo de ar. Não toque em uma correia solta nem ajuste as braçadeiras em um sistema em funcionamento.

Para uma junta existente com danos repetidos, preserve o histórico de funcionamento e as fotografias antes de especificar uma nova correia.Guia de inspeção e falha de juntas de dilatação em tecidoFornece uma estrutura separada para investigar esse problema.

Solicite uma junta de expansão personalizada para ventilador ou soprador.

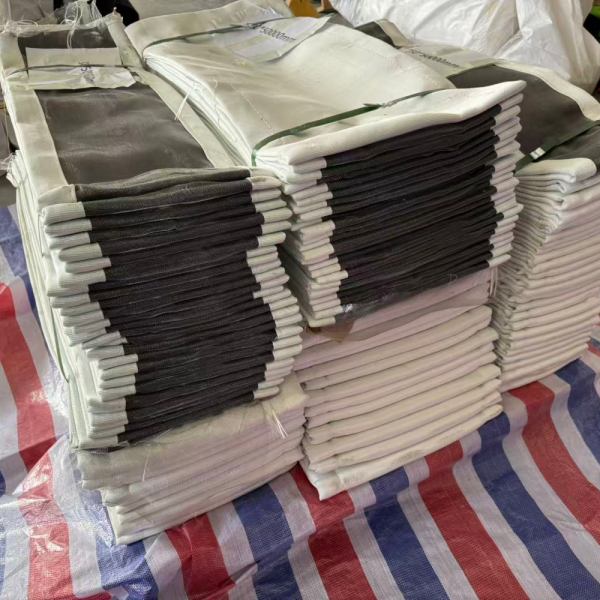

A BSTFLEX oferece suporte à fabricação de correias flexíveis e conjuntos de dutos específicos para cada aplicação, com base em desenhos técnicos.capacidades de fabricação de juntas de expansão de tecidoInclui configurações redondas, retangulares e personalizadas, avaliadas em relação às condições operacionais fornecidas.

Envie os registros de entrada e saída, o desenho da disposição do ventilador, a faixa de velocidade, a temperatura, a pressão, o fluido, os requisitos de movimentação e o escopo de entrega solicitado. Inclua fotografias e o histórico de manutenção para substituições, juntamente com a quantidade e a data de entrega necessária.

Analise ojunta de expansão personalizada em tecido não metálicoConsulte a página do produto para obter opções de configuração. O objetivo é uma conexão corretamente especificada em cada lado do ventilador, e não simplesmente duas peças de tecido flexível com dimensões correspondentes.
