Como escolher uma capa de isolamento removível para filtros industriais

Filtros industriais, filtros tipo cesta, filtros tipo Y, carcaças de filtros de cartucho e vasos de filtração de processo são frequentemente instalados em linhas de vapor, sistemas de óleo quente, plantas de processamento químico, linhas de produção de alimentos, salas de máquinas navais e equipamentos de geração de energia. Quando essas carcaças de filtro operam em temperaturas elevadas, uma capa de isolamento removível ajuda a reduzir a perda de calor, melhorar a proteção do pessoal e manter o equipamento acessível para inspeção ou manutenção.

Escolher a capa de isolamento removível certa para um filtro industrial não se trata apenas de selecionar um tecido de alta temperatura. A capa deve corresponder ao formato do filtro, temperatura de trabalho, frequência de manutenção, layout das flanges, conexão de tubulação, ambiente de instalação e método de fixação. Uma capa bem projetada deve fornecer isolamento térmico confiável, ao mesmo tempo que permite que os operadores a removam e reinstalem rapidamente quando o elemento do filtro precisa de limpeza ou substituição.

1. Confirmar a Temperatura de Operação

O primeiro passo é confirmar a temperatura contínua de operação da carcaça do filtro e a possível temperatura de pico durante a partida do sistema, desligamento ou condições anormais de funcionamento. Um filtro de vapor, filtro de óleo quente, filtro de exaustão ou vaso de filtração química pode exigir diferentes materiais de isolamento dependendo da temperatura real da superfície.

Para aplicações de temperatura moderada, materiais de isolamento de fibra de vidro são comumente usados. Para serviços de alta temperatura, podem ser necessários isolamento de sílica, isolamento de fibra cerâmica, reforço de malha de aço inoxidável ou outros materiais especializados. O tecido externo também deve ser selecionado de acordo com a exposição ao calor, abrasão, névoa de óleo, respingos de água e condições climáticas externas.

2. Verificar o Formato da Carcaça do Filtro e os Pontos de Acesso

Os filtros industriais raramente são componentes retos simples. Uma carcaça de filtro pode incluir tampa removível, flange aparafusado, abraçadeira, porta de drenagem, conexão de ventilação, manômetro, suporte, alça de elevação, tubo de entrada, tubo de saída e transições de corpo irregulares. Esses detalhes devem ser considerados antes da produção da capa de isolamento.

Uma boa capa de isolamento removível para filtro deve ser moldada sob medida de acordo com a geometria real do equipamento. Ela deve incluir recortes precisos ou seções divididas para conexões de tubulação, manômetros, drenos, parafusos, alças e suportes. Se esses detalhes não forem considerados, a capa pode ser difícil de instalar ou pode bloquear pontos de manutenção rotineira.

3. Selecionar o Tecido Externo Adequado

A camada externa protege o núcleo de isolamento do ambiente de trabalho. Ela deve ser selecionada de acordo com a condição de instalação da carcaça do filtro.

4. Escolher o Núcleo de Isolamento Correto

O núcleo de isolamento determina o desempenho térmico da capa removível. A espessura e o material necessários dependem da temperatura da superfície do filtro, do objetivo de retenção de calor, do requisito de segurança e do espaço disponível para instalação.

A manta de isolamento de fibra de vidro é adequada para muitas aplicações industriais gerais. A manta de isolamento de sílica ou de fibra cerâmica pode ser selecionada para sistemas de alta temperatura. Em alguns projetos, é utilizada uma estrutura multicamada para melhorar o desempenho do isolamento, mantendo a capa flexível o suficiente para remoção e reinstalação.

Se o cliente tiver uma temperatura alvo na superfície externa, essa informação deve ser fornecida antes da produção. Isso ajuda o fabricante a recomendar uma espessura de isolamento adequada e a combinação de materiais.

5. Definir o Método de Fixação

O sistema de fixação afeta a velocidade de instalação, a durabilidade e a conveniência de manutenção. Para filtros que são abertos com frequência, o método de fechamento deve ser fácil de operar e suficientemente resistente para uso repetido.

6. Considerar Exposição Interna, Externa e a Produtos Químicos

A mesma capa de isolamento de filtro pode ter desempenho diferente em diferentes ambientes. Sistemas de vapor internos podem exigir apenas retenção de calor e proteção do pessoal. Instalações externas podem precisar de resistência à umidade, resistência aos raios UV, costuras reforçadas, ferragens de aço inoxidável e tecido externo resistente às intempéries.

Para plantas químicas, refinarias de petróleo, linhas de processamento de alimentos e aplicações marítimas, a capa pode ser exposta a produtos químicos, óleos, névoa salina, líquidos de limpeza ou condições de lavagem. Nesses casos, podem ser considerados tecido de fibra de vidro revestido com silicone, tecido de fibra de vidro revestido com PTFE, revestimento de folha de alumínio ou reforço de malha de aço inoxidável, conforme o ambiente de trabalho.

7. Garantir que a Capa Permita Acesso para Manutenção

A principal vantagem de uma capa de isolamento removível é o acesso para manutenção. Antes de confirmar o projeto, verifique como o filtro é aberto, quais partes devem permanecer visíveis e quais componentes precisam de operação regular.

• A tampa do filtro precisa ser aberta com frequência?
• O manômetro precisa permanecer visível?
• As portas de drenagem e ventilação são operadas durante a manutenção?
• Parafusos ou braçadeiras precisam de folga?
• A capa precisa ser removida como uma peça única ou em múltiplas seções?
• As tubulações de entrada e saída também devem ser isoladas?

Responder a essas perguntas antes da produção ajuda a evitar problemas de instalação e melhora a usabilidade a longo prazo da capa de isolamento.

8. Fornecer Medidas Precisas Antes da Produção

Como os filtros industriais são frequentemente personalizados por diferentes fabricantes de equipamentos, a medição precisa é fundamental. Uma capa de isolamento removível pode ser produzida de acordo com desenhos técnicos, medições em campo, fotos de equipamentos, capas modelo ou fichas de medição detalhadas.

9. Escolha um fabricante com experiência em fabricação sob medida

Uma capa de isolamento removível para filtro não é uma manta plana padrão. Ela requer design de moldes, seleção de materiais, costura, reforço, posicionamento de ferragens e uma compreensão clara de como os equipamentos industriais são mantidos em condições reais de operação.

Ao escolher um fornecedor, verifique se ele pode trabalhar a partir de desenhos, fotos, amostras e folhas de medição. Também confirme se pode fornecer diferentes opções de materiais para temperatura, abrasão, exposição a óleo, instalação externa e manuseio repetido.

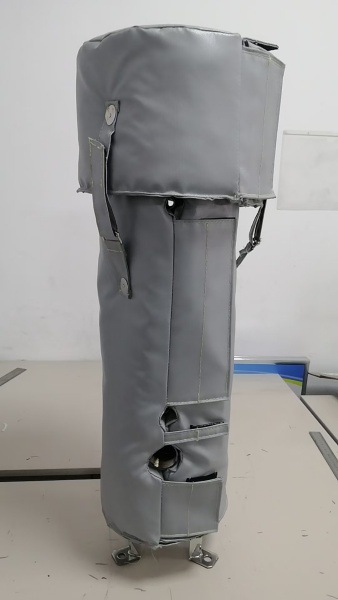

Capas de isolamento removíveis personalizadas para filtros da BSTFLEX

BSTFLEX fabrica capas de isolamento removíveis personalizadas para carcaças de filtros industriais, filtros tipo cesta, filtros Y, filtros de cartucho, sistemas de vapor, sistemas de óleo quente, equipamentos de processo químico, tubulações marítimas e máquinas OEM. As capas podem ser personalizadas com tecido de fibra de vidro, tecido de fibra de vidro revestido com silicone, tecido de fibra de vidro revestido com PTFE, tecido de fibra de vidro com folha de alumínio, malha de aço inoxidável, isolamento de sílica, isolamento de fibra cerâmica, fivelas de aço inoxidável, cintas, fechos de gancho e laço e laços de arame.

Para carcaças de filtros que exigem retenção de calor, redução da temperatura da superfície e fácil acesso para manutenção, nossaCustom Removable Filter Insulation Cover pode ser feita de acordo com seus desenhos, fotos do equipamento, dimensões, amostras ou requisitos do projeto.

Perguntas frequentes

Qual é o fator mais importante ao escolher uma capa de isolamento removível para filtro?

Os fatores mais importantes são a temperatura de operação, o formato da carcaça do filtro, o acesso para manutenção, a espessura do isolamento, a seleção do tecido externo e o método de fixação. A capa deve se ajustar à estrutura real do equipamento e permanecer fácil de remover durante a manutenção.

Uma única capa de isolamento pode servir para diferentes modelos de filtro?

Normalmente não. As carcaças de filtros industriais geralmente têm diferentes diâmetros, comprimentos, flanges, portas, manômetros, drenos e layouts de tubulação. Uma capa feita sob medida proporciona melhor ajuste e melhor acesso para manutenção.

Qual tecido externo é melhor para capas de isolamento de filtros externos?

Tecido de fibra de vidro revestido com silicone, tecido de fibra de vidro revestido com PTFE, tecido de fibra de vidro com folha de alumínio ou tecido reforçado com malha de aço inoxidável podem ser selecionados dependendo da umidade, abrasão, exposição a produtos químicos e condições climáticas.

A capa de isolamento pode ser removida com frequência?

Sim. A capa pode ser projetada com fita de gancho e laço, fivelas, cintas, argolas em D, fechos de pressão ou laços de arame para remoção e reinstalação repetidas.

Que informações devo fornecer para um orçamento?

Forneça o diâmetro da carcaça do filtro, comprimento, posição da conexão de tubulação, tamanho da flange, localização do manômetro e do dreno, temperatura de operação, ambiente de instalação, fotos, desenhos ou amostras.
