Manta de agulhado de fibra de vidro costurada para fabricação OEM: corte, manuseio e verificações de aceitação

Um rolo de isolamento não é a peça que um montador instala. Antes de chegar ao equipamento, o material pode ser desenrolado, encaixado, cortado, empilhado, transferido e ajustado em torno de aberturas ou pontos de fixação. Para um comprador OEM, a questão importante é se a manta selecionada pode passar por essa sequência e ainda atender às especificações do projeto.

Especifique a manta de fibra de vidro costurada por agulha, considerando o tipo de fibra, o fio de reforço, a disposição dos pontos, a espessura final e o formato de entrega. Em seguida, aprove as peças de amostra para manuseio, ajuste e aplicação.Isso proporciona aos departamentos de compras e produção uma base comum para comparar amostras e aceitar pedidos repetidos.

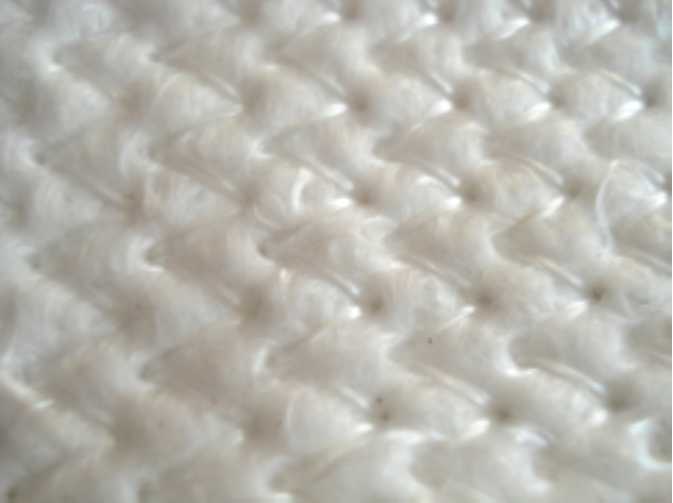

OTapete de agulhas costuradas em fibra de vidro BSTFLEXCombina uma estrutura de isolamento de fibra de vidro agulhada com reforço adicional de fios. A colagem por costura é usada para melhorar a integridade mecânica; o grau de melhoria e o processo de fabricação adequado dependem da construção específica. Este guia se concentra na conversão desse material em componentes de isolamento industrial.

Comece com o desenho da parte de isolamento.

Identifique se o desenho descreve o núcleo de isolamento, um inserto de isolamento revestido ou uma cobertura completa do equipamento. O contorno do núcleo não deve ser obtido diretamente das dimensões externas de uma jaqueta acabada sem levar em consideração sua construção.

Marque as bordas e os furos de fixação usados ​​para posicionar a peça durante a montagem. Inclua ranhuras, recortes, seções estreitas, curvas previstas e o espaço disponível para o isolamento. Indique se as dimensões foram verificadas na peça plana e sem compressão ou após a instalação. Isso é particularmente útil para inserções instaladas dentro de painéis de equipamentos aquecidos e tampas removíveis.

Utilize uma descrição de materiais que identifique a qualidade da fibra de vidro e a construção reforçada. Especifique qualquer revestimento separadamente. Os termos "manta de fibra de vidro costurada" e "manta de fibra de vidro reforçada" não constituem, por si só, uma especificação completa para o pedido.

Defina a direção do rolo e da costura antes de encaixar.

Solicite ao fornecedor que identifique o sentido de laminação e a disposição das costuras na amostra. Quando o sentido de laminação for importante para a montagem ou manuseio, indique uma seta de orientação no desenho da peça. Não aprove um layout de corte rotacionado apenas porque reduz o desperdício.

Teste a orientação proposta em curvas, aberturas e seções de conexão estreitas. Compare as peças em diferentes orientações quando o projeto permitir e documente o resultado. O objetivo é estabelecer se a orientação precisa ser controlada para este componente, e não presumir que todos os tapetes costurados se comportam da mesma maneira em todas as direções.

Para requisitos de padrões de costura, defina o que está sendo medido: espaçamento entre as fileiras de pontos, comprimento do ponto ao longo de uma fileira ou outra característica acordada. Uma única dimensão de costura é ambígua sem essa definição. Qualquer valor solicitado deve ser avaliado quanto à viabilidade de fabricação antes de se tornar um requisito do pedido.

Aprovar a rota de corte no material de produção

Utilize amostras que representem a qualidade da fibra, a espessura e a construção da costura propostas. Um teste em uma manta lisa mais fina não valida o processo de corte para uma manta reforçada mais espessa.

Defina um método de teste que reflita a rota de produção pretendida, como corte com faca ou corte com matriz, conforme apropriado. Registre como o material é suportado e fixado, se é cortado em camadas individuais ou em pilhas e como as peças são removidas após o corte. Essas são variáveis ​​de processo a serem avaliadas, não configurações universais fornecidas por este guia.

Inspecione os detalhes mais difíceis de executar: furos pequenos, cantos internos apertados, pontes estreitas e cortes transversais às linhas de costura. Verifique se há cortes incompletos, fibras puxadas, rasgos localizados e irregularidades na linha. Avalie a condição da borda após a peça ser levantada e transferida, e não apenas enquanto ela permanece apoiada na mesa de corte.

Defina um padrão aceitável para a aparência da borda usando amostras ou fotografias representativas. Evite descrições vagas como "perfeitamente limpa" ou "sem desprendimento de fibras", a menos que um teste definido e um limite de aceitação as justifiquem. Costuras que cruzam o perímetro acabado serão cortadas; diferencie uma ponta de linha cortada do desfiamento progressivo que afeta a parte retida.

Verifique o manuseio entre o corte e a instalação.

Envie as peças de teste pela sequência de transferência real. Retire-as da superfície de corte, coloque-as na embalagem proposta, mova-as para a montagem e encaixe-as usando os suportes adequados. Registre quaisquer danos ou manipulações extras necessárias em cada etapa.

Para peças grandes ou com formatos especiais, avalie o suporte durante o levantamento, em vez de considerar uma seção estreita como ponto de apoio. Para kits, identifique as peças com clareza suficiente para que os operadores não precisem desdobrá-los ou girá-los repetidamente para encontrar a peça correta.

Nos casos em que a tampa for aberta para manutenção, inclua a remoção e a reinstalação no teste. Verifique se o núcleo se move dentro do revestimento, se torna mais fino ao redor dos fechamentos ou se precisa ser reposicionado. O reforço deve atender a uma necessidade de manuseio identificada; não deve ser usado para compensar a falta de suportes ou um projeto de retenção inadequado.

Escreva critérios de aceitação mensuráveis.

Uma amostra aprovada é útil, mas a produção repetida também exige uma base de inspeção por escrito. Selecione as verificações relevantes para o componente e defina em conjunto a amostragem, os métodos e os limites de aceitação antes de emitir o pedido de produção.

As medições de espessura exigem um método comum, pois o material é compressível. Especifique como a amostra é condicionada e medida, em vez de comparar uma leitura manual com um procedimento laboratorial diferente. Quando um projeto exigir um método de ensaio reconhecido, confirme se ele se aplica à estrutura reforçada fornecida.

Mantenha a espessura nominal fornecida separada da espessura instalada. Além disso, esclareça se o valor da gramatura se refere à manta base ou ao material completo costurado. Comparar um valor referente apenas ao núcleo com um valor referente ao material acabado pode obscurecer as diferenças entre as cotações.

Inclua amostras expostas ao calor quando o reforço precisar durar em serviço.

Determine se o fio de reforço é necessário principalmente durante a fabricação ou se deve continuar a suportar a manta durante toda a operação. Indique a temperatura na isolação, a duração da exposição, a atmosfera de operação e qualquer ciclo de aquecimento repetido.

Quando o reforço em serviço for necessário, a equipe técnica responsável deve definir uma sequência adequada de exposição ao calor e inspeção. Posteriormente, examine peças representativas cortadas para verificar alterações dimensionais, condição da costura, integridade do manuseio e ajuste. Defina o resultado desejado antes do teste, em vez de avaliar uma amostra desconhecida após o aquecimento.

Não utilize o ponto de fusão da fibra de vidro, uma declaração genérica de temperatura máxima ou a resistência à tração à temperatura ambiente como substitutos para esta avaliação. A aprovação térmica e mecânica deve referir-se à combinação específica de manta e fio. A adição de pontos de costura não qualifica, por si só, o material para uma temperatura de operação contínua mais elevada.

Aprovação do núcleo separada da aprovação da montagem final.

Um núcleo de isolamento cortado pode passar pela inspeção de entrada, enquanto o painel ou revestimento completo ainda precisa de avaliação térmica. Ao especificar uma meta de perda de calor ou temperatura superficial, indique a espessura instalada, os suportes, as camadas internas e externas, as aberturas e as condições de contorno.

Da mesma forma, a construção costurada por si só não estabelece uma classificação de erosão por fluxo exposto, uma classificação de resistência ao fogo final ou um resultado acústico. Solicite as evidências relevantes para a aplicação proposta, em vez de transferir um resultado de um material ou montagem diferente.

Utilize a Ficha de Dados de Segurança (FISPQ) atualizada do material fornecido e os procedimentos de manuseio do local para corte e instalação. A inspeção do material não substitui os controles de segurança obrigatórios no local de trabalho.

Transmita a especificação aprovada para pedidos subsequentes.

Após a aprovação da amostra, mantenha a especificação do material, a revisão do desenho, a orientação da costura acordada, o método de inspeção e as instruções de embalagem como um conjunto controlado. Identifique quais alterações exigem revisão antes do fornecimento, incluindo a qualidade da fibra, o fio de reforço, o revestimento, o padrão ou a geometria da peça cortada.

Para encomendas de bobinas, registre a largura e o comprimento úteis, bem como a especificação do material. Para encomendas de peças cortadas, registre as dimensões aceitas, a quantidade e a condição de entrega acordada. Mantenha as comparações de orçamentos com base nos mesmos critérios: área fornecida para bobinas ou peças aceitas para componentes cortados.

A BSTFLEX oferece serviços de análise de candidaturas e desenvolvimento de amostras através de sua plataforma.Serviços de fabricação OEM e personalizadaEnvie o formato do rolo ou o desenho da peça para análise de viabilidade, incluindo quaisquer requisitos de ferramentas, tolerâncias e documentação. Confirme o escopo de fornecimento proposto antes da aprovação da produção.

O que enviar para solicitar um orçamento de manta de fibra de vidro costurada?

Envie a solicitação do equipamento, a revisão do desenho, a especificação do tipo de vidro, a espessura, a densidade ou gramatura e a quantidade necessárias. Para uma construção de costura específica, inclua os requisitos do fio de reforço, o padrão e a orientação. Adicione as condições de operação e explique se o reforço deve permanecer funcional após a exposição ao calor.

Informe se você precisa de rolos para corte interno ou de peças de isolamento acabadas para montagem. Inclua a quantidade da amostra, os requisitos de inspeção e a demanda esperada para pedidos futuros. Isso permite que o material, o trabalho de conversão e o escopo de aprovação sejam revisados ​​em conjunto.

Para o material reforçado, visite oPágina do produto: tapete agulhado de fibra de vidro costuradoOnde o desenho não exigir costura adicional,manta de agulha de fibra de vidro simplescontinua sendo uma opção separada. Outros tipos de fibra estão disponíveis para comparação através dogama de materiais de isolamento de alta temperatura.

Solicite um orçamento e uma amostra para análise.Com o desenho do componente e os requisitos de aceitação, aprove o material no formato que sua equipe de produção utilizará e, em seguida, utilize essa especificação em todos os pedidos subsequentes.
