Selecionando umfita de vedação em forma de girinoNão se trata simplesmente de escolher o diâmetro do bulbo. Duas vedações com perfil externo idêntico podem apresentar comportamentos muito diferentes quando seus tecidos de cobertura, núcleos internos e tratamentos de superfície são alterados.
Para fornos industriais, estufas, caldeiras e recintos aquecidos, a maneira mais útil de especificar uma vedação tipo girino é tratá-la como uma combinação projetada de três elementos:Revestimento externo, núcleo interno e perfil acabado.
O tecido externo determina grande parte da capacidade de exposição da junta. O núcleo controla a compressão e a recuperação. As dimensões do bulbo e da extremidade determinam como a junta final se ajusta ao equipamento.
A BSTFLEX fabricaFitas de vedação tipo girino e vedações tipo girino para altas temperaturascom diferentes revestimentos de fibra de vidro, sílica, cerâmica, basalto, aramida e têxteis revestidos, combinados com estruturas de núcleo de fibra, aço inoxidável e Inconel.
O termofita de vedação em forma de girinoDescreve uma família de perfis de vedação flexíveis em vez de uma especificação de material fixa.
Essa distinção é importante na hora de escolher vedações de reposição. Um produto descrito apenas como "fita tipo girino" não informa ao engenheiro se o bulbo contém corda de fibra de vidro, fibra cerâmica, malha de aço inoxidável ou reforço de Inconel.
Uma especificação útil deve identificar:
A cobertura é o tecido exposto que envolve a lâmpada. Normalmente, ela também forma a extremidade plana usada para fixar a junta ao equipamento.
Os materiais de cobertura devem ser selecionados de acordo com a exposição ao calor, abrasão, calor radiante, contato com produtos químicos e condições do processo circundante.

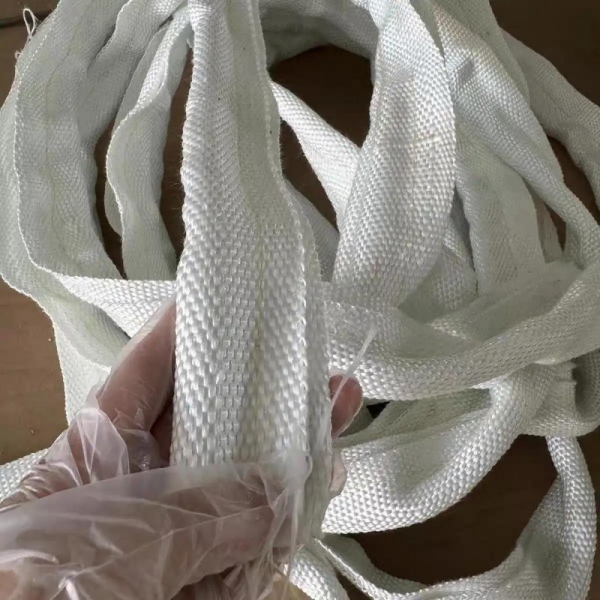

A fibra de vidro é um ponto de partida prático para muitas aplicações industriais de vedação térmica. Ela proporciona uma estrutura flexível e entrelaçada que pode ser moldada em torno de diferentes materiais de núcleo.
A grande vantagem não reside apenas na fibra de vidro em si, mas também na quantidade de configurações de núcleo que podem ser construídas sob ela.
Para uma construção macia totalmente em fibra, a BSTFLEX fabrica oCobertura de fibra de vidro, núcleo de fibra de vidro, junta em forma de girino.O núcleo de fibra de vidro proporciona uma resposta à compressão relativamente suave, sem reforço metálico.
Quando for necessário maior suporte mecânico, oRevestimento em fibra de vidro, núcleo em aço inoxidável, junta em forma de girino.Combina o revestimento têxtil com um núcleo metálico reforçado.
Para aplicações que exigem maior colapso do bulbo e menor força de fechamento, oRevestimento de fibra de vidro, núcleo oco de aço inoxidável, junta tipo girino.Proporciona outra característica de compressão.
O tecido de sílica é considerado quando as condições térmicas excedem a faixa prática das construções padrão de fibra de vidro ou quando a especificação exige uma cobertura têxtil para temperaturas mais elevadas.
A tampa pode ser combinada com diferentes núcleos, em vez de usar sílica automaticamente em toda a junta.
Por exemplo, oJunta Tadpole com núcleo cerâmico revestido com tecido de sílicaCombina uma superfície têxtil de sílica com um núcleo de fibra cerâmica compressível.
Para aplicações que exigem reforço interno metálico, oJunta Tadpole de Alta Temperatura com Revestimento de Tecido de Sílica e Núcleo de InconelUtiliza uma abordagem de engenharia diferente: o tecido de sílica lida com o ambiente térmico exposto, enquanto o núcleo de Inconel fornece suporte metálico interno.
As coberturas têxteis cerâmicas são utilizadas em condições de vedação térmica mais exigentes, onde é necessária uma construção em fibra de alta temperatura.
Novamente, a seleção do núcleo altera o comportamento da junta final.
ORevestimento em tecido cerâmico, núcleo cerâmico, junta em forma de girino.Oferece uma configuração têxtil/fibra totalmente cerâmica.
Em contraste, oRevestimento cerâmico em tecido, núcleo em Inconel, junta em formato de girino.Utiliza reforço metálico sob a cobertura cerâmica.
Nos casos em que a aplicação envolva atrito significativo ou exposição mecânica, uma meia metálica adicional pode ser incorporada.Meia de Inconel, revestimento de tecido cerâmico, núcleo cerâmico, junta em forma de girino.foi projetado em torno desse conceito de construção multicamadas.
Um revestimento ou tratamento pode alterar as características da superfície de uma junta de fibra de vidro sem alterar a família de fibras subjacente.
OFita de vedação Tadpole de fibra de vidro revestida com vermiculitaÉ indicado para vedação térmica industrial onde são necessárias uma superfície de fibra de vidro tratada e uma construção de núcleo reforçado.
Este tipo de construção é relevante para portas de fornos, caldeiras, estufas, fornos de cerâmica e outros equipamentos de processamento térmico.
O revestimento de silicone atende a um conjunto de requisitos diferente do tratamento com vermiculita.
Uma superfície de fibra de vidro revestida com silicone pode proporcionar um revestimento externo mais liso, melhores características de manuseio e maior resistência a certas exposições ambientais.
OJunta de fibra de vidro revestida de silicone em formato de girinoPortanto, é melhor tratá-la como uma família de produtos própria, em vez de um substituto para todas as juntas de fibra de vidro de alta temperatura.
Quando a resistência química, as características de liberação superficial ou a limpeza do processo são importantes, a fibra de vidro revestida com PTFE pode ser considerada.
A BSTFLEX fabrica oRevestimento de PTFE em fibra de vidro, núcleo de fibra de vidro, junta tipo girino.com núcleo interno de fibra de vidro.
Como o PTFE possui limitações térmicas próprias, a escolha dessa construção deve levar em consideração a combinação real de temperatura e exposição química, e não apenas a temperatura.
O calor radiante cria um desafio de vedação diferente daquele obtido por contato direto com a temperatura.
Para equipamentos expostos a níveis significativos de energia radiante, uma superfície refletora pode ser incorporada à construção da junta.
OJunta de fibra de vidro aluminizada em formato de girinoCombina um substrato têxtil de fibra de vidro com uma superfície refletora de calor para aplicações onde o gerenciamento do calor radiante faz parte dos requisitos de vedação.

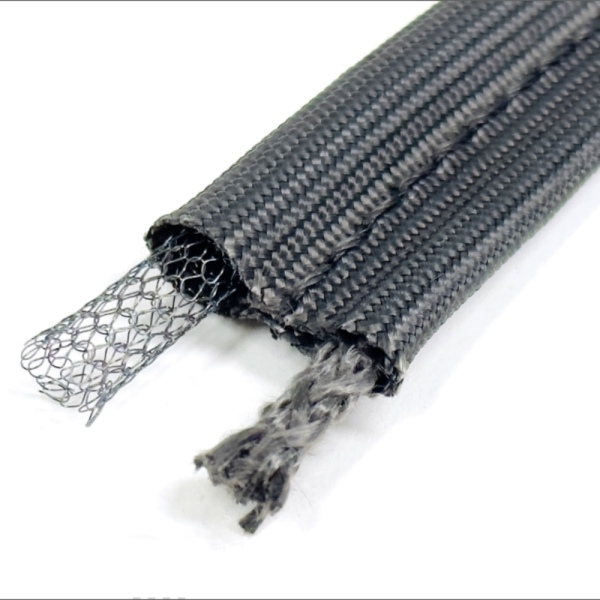

A fibra de basalto oferece mais uma opção de fibra mineral para vedação térmica industrial.

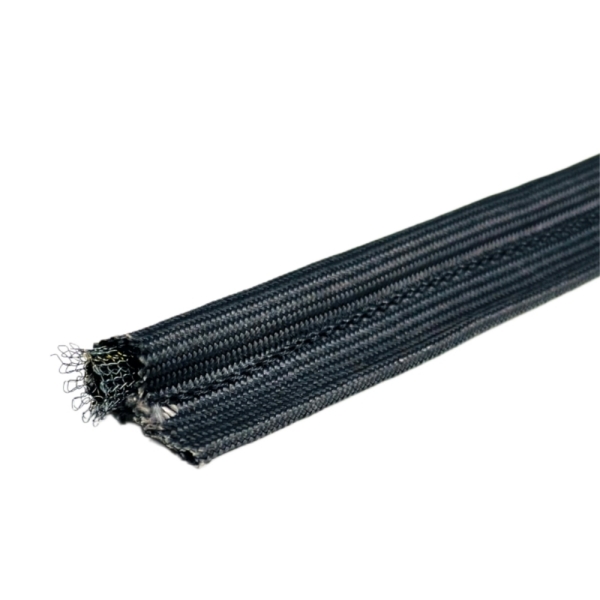

ORevestimento em tecido de basalto, núcleo em malha de arame, junta em forma de girino.Combina a cobertura de basalto trançado com um núcleo interno de malha metálica, proporcionando um equilíbrio entre a flexibilidade do tecido e o reforço mecânico.
Em alguns ambientes de vedação, dá-se maior ênfase à resistência à abrasão e à durabilidade mecânica do que à obtenção da maior capacidade de temperatura possível.
Nessas condições, um tecido de aramida pode ser combinado com um núcleo de fibra térmica.
OFita de vedação Tadpole com núcleo de fibra de vidro e revestimento de aramidaEssa abordagem é utilizada combinando uma cobertura externa de aramida com um núcleo interno de fibra de vidro.

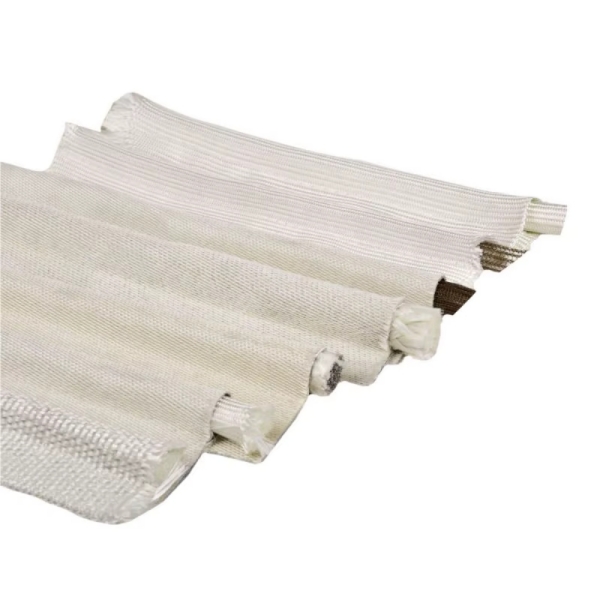

O material de cobertura recebe grande parte da atenção nas especificações de juntas para altas temperaturas, mas o núcleo pode ser igualmente importante.
O núcleo influencia a facilidade com que a bucha se comprime, a firmeza com que exerce pressão contra a superfície de contato e a capacidade do perfil de se recuperar após a abertura da porta.

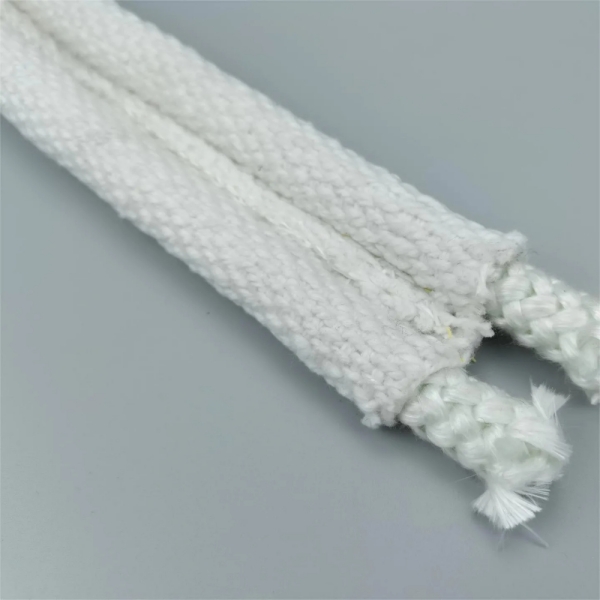

Um núcleo de fibra de vidro produz um bulbo de vedação macio e não metálico. É útil em situações onde a flexibilidade e a conformidade são mais importantes do que o reforço metálico.
A densidade e a construção do núcleo de fibra de vidro influenciam a força de fechamento e o comportamento de compressão da junta finalizada.
A fibra cerâmica pode ser utilizada quando o próprio núcleo precisa ser adequado para ambientes térmicos mais exigentes.
Pode ser combinado com tecido cerâmico ou tecido de sílica, dependendo da superfície externa desejada e da construção total da junta.

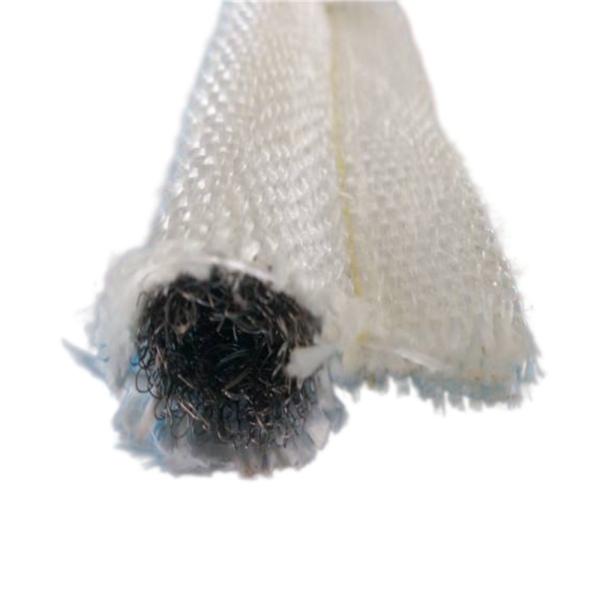

Um núcleo de aço inoxidável introduz reforço metálico na lâmpada.
Essa construção pode proporcionar maior suporte estrutural e resiliência útil em situações onde a junta é submetida a ciclos repetidos de compressão.
Isso é particularmente relevante para portas e painéis industriais que são abertos com frequência durante a produção ou manutenção.

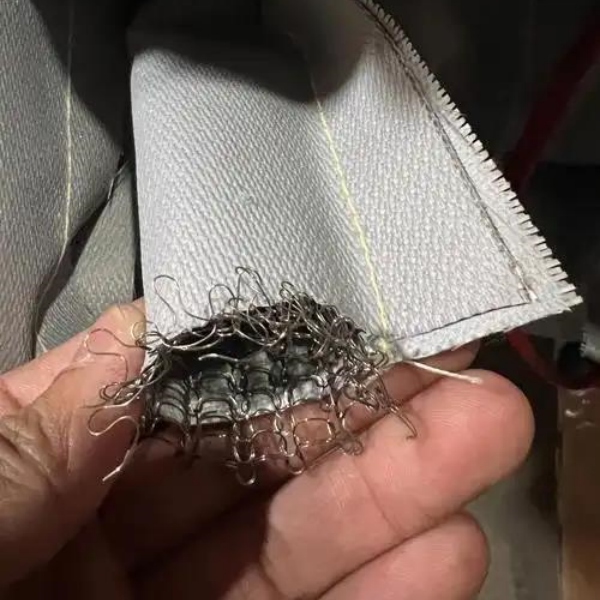

Um núcleo metálico oco não deve ser confundido com um núcleo convencional sólido ou de malha densa.
Sua estrutura de centro aberto permite que o bulbo se comprima mais facilmente sob pressão. Isso pode reduzir a força necessária para fechar o equipamento, ao mesmo tempo que permite que a junta acomode variações maiores na folga de vedação.
Por essa razão, umjunta de girino de núcleo ocoPode ser particularmente útil em portas grandes, tampas de acesso e superfícies de encaixe irregulares.
O reforço com Inconel é considerado quando o próprio núcleo metálico precisa operar em um ambiente térmico mais exigente.
Pode ser combinado com revestimentos de sílica ou cerâmica para criar uma junta em que tanto o tecido externo quanto o reforço interno são selecionados para serviços severos.
Os núcleos de malha metálica proporcionam um equilíbrio útil entre reforço metálico e compressibilidade.
A liga da malha, o diâmetro do fio, a densidade da trama e a geometria do núcleo podem influenciar a forma como o bulbo responde sob carga.
| Construção | Primário Chcaracterístico | Motivo típico de seleção |
|---|---|---|
| Fibra de vidro + núcleo de fibra de vidro | Compressão suave e não metálica | Vedação térmica geral de portas |
| Fibra de vidro + núcleo de aço inoxidável | Bulbo reforçado | Compressão repetida e suporte mecânico |
| Fibra de vidro + núcleo oco de aço inoxidável | Alta compressibilidade | Força de fechamento reduzida e folgas irregulares |
| Núcleo de sílica + cerâmica | Construção em fibra de alta temperatura | Equipamentos térmicos exigentes |
| Núcleo de sílica + Inconel | Revestimento resistente a altas temperaturas com reforço metálico | Condições térmicas e mecânicas severas |
| Cerâmica + Núcleo de Cerâmica | Sistema têxtil/de fibra para altas temperaturas | Fornos e estufas |
| Núcleo de cerâmica + Inconel | Revestimento resistente a altas temperaturas com núcleo reforçado | Equipamentos térmicos que requerem suporte metálico |
| PTFE Fibra de Vidro + Núcleo de Fibra de Vidro | Superfície revestida e núcleo macio | Ambientes químicos ou específicos de processo |
| Fibra de vidro aluminizada | Superfície externa refletora | Exposição ao calor radiante |
| Basalto + Núcleo de Malha Metálica | Tecido mineral com reforço | Vedação térmica e mecânica |
| Núcleo de aramida + fibra de vidro | Tecido resistente com núcleo de fibra macia | Aplicações com foco na resistência à abrasão |
Um dos erros mais comuns na compra de uma junta é encomendá-la apenas pelo diâmetro externo.
Considere três juntas em forma de girino com o mesmo diâmetro nominal do bulbo:
Embora suas dimensões externas possam parecer semelhantes, a força necessária para comprimir cada bulbo pode ser substancialmente diferente.
Isso afeta a pressão de fechamento da porta, o contato da vedação e o comportamento a longo prazo.
Para projetos de substituição, a estrutura original do núcleo deve, portanto, ser identificada sempre que possível.
O perfil bulbo-e-cauda é particularmente útil onde uma vedação compressível precisa permanecer mecanicamente fixada a uma porta, moldura, escotilha ou painel.
As aplicações industriais típicas incluem:
A porta de um forno industrial apresenta um problema tanto de vedação térmica quanto mecânica.
A junta pode sofrer milhares de ciclos de compressão, enquanto a própria estrutura da porta se expande e contrai conforme as temperaturas de operação mudam.
Um núcleo de fibra de vidro macio pode ser apropriado quando baixa força de fechamento e conformidade são prioridades. Um núcleo de aço inoxidável pode ser selecionado quando for necessária maior resiliência mecânica. Um núcleo metálico oco pode ser outra opção quando for necessária compressão substancial.
Por isso, especificar apenas "vedação de porta de forno em fibra de vidro" geralmente é insuficiente para uma substituição projetada especificamente para esse fim.
As aplicações em fornos dão maior ênfase à capacidade de resistência térmica do material.
Dependendo da exposição real, a fibra de vidro pode ser substituída ou complementada por fibra de vidro tratada com vermiculita, sílica ou construções têxteis de cerâmica.
O núcleo interno também deve ser levado em consideração. Uma cobertura externa resistente a altas temperaturas não torna automaticamente todos os núcleos internos adequados para o mesmo ambiente operacional.
Todo o sistema de juntas deve ser avaliado como uma construção completa.
Fornos e sistemas de tratamento térmico podem combinar temperaturas elevadas com ciclos térmicos frequentes e movimentação dimensional.
Nesse ambiente, os revestimentos têxteis de sílica e cerâmica tornam-se particularmente relevantes, enquanto as opções de núcleo de fibra cerâmica e Inconel permitem que a construção interna seja adaptada às condições de serviço.
A temperatura não é a única preocupação na vedação de dutos e dampers.
Vibração, pressão, alinhamento da superfície, frequência de abertura e composição química do gás de processo também podem afetar a seleção do material.
Um perfil de núcleo oco pode ser útil onde o alinhamento dos painéis varia, enquanto um núcleo metálico reforçado pode ser preferível quando a junta é submetida a ciclos mecânicos repetidos.
Um processo de seleção prático deve começar com o equipamento, e não com um catálogo de materiais.
Registre a temperatura normal contínua, a temperatura máxima esperada e se a junta está exposta diretamente a gás quente, calor radiante ou apenas à temperatura da estrutura do equipamento.
Verificar a presença de óleos, produtos químicos, umidade, abrasão, poeira, contaminação do processo e calor radiante.
Meça a folga na posição fechada. Se possível, verifique vários pontos ao redor da porta, pois a folga pode não ser uniforme.
A pera deve comprimir-se o suficiente para manter o contato sem criar uma força de fechamento excessiva.
Escolha fibra de vidro, sílica, cerâmica, basalto, aramida ou um tecido revestido apropriado, de acordo com o ambiente externo.
Escolha um núcleo de fibra, aço inoxidável, aço inoxidável oco, Inconel ou outro material, de acordo com a firmeza, a recuperação e a capacidade de temperatura necessárias.
A largura e a espessura da cauda devem ser compatíveis com a tira de retenção, parafusos, rebites, clipes, pinos ou canal de montagem utilizados no equipamento.
Para uma peça nova ou de substituiçãofita de vedação em forma de girinoFornecer dados completos da aplicação reduz o risco de selecionar a construção errada.
As combinações padrão de catálogo são pontos de partida úteis, mas não abrangem todos os problemas de vedação industrial.
A BSTFLEX pode desenvolver construções de juntas tipo tadpole personalizadas, alterando o material da cobertura, o revestimento, o núcleo interno, o diâmetro do bulbo, a largura da cauda e o perfil final.
Isso permite que um fabricante de equipamento original (OEM) ou um engenheiro de manutenção especifique uma junta de acordo com o ambiente operacional real, em vez de aceitar uma construção padrão única.
A lógica da engenharia pode ser resumida da seguinte forma:
Material de cobertura + Construção do núcleo + Geometria do perfil + Condições de aplicação = Junta Tadpole finalizada
A fita de vedação tipo girino é um perfil de vedação flexível composto por um bulbo compressível e uma extremidade plana para montagem. O termo pode descrever diversas combinações de cobertura e núcleo, em vez de um material específico.
As opções mais comuns incluem tecidos de fibra de vidro, sílica, cerâmica, basalto e aramida, bem como fibra de vidro com revestimentos de silicone, PTFE, vermiculita ou aluminizados.
Dependendo do projeto, a lâmpada pode conter fibra de vidro, fibra de sílica ou cerâmica, malha de arame de aço inoxidável, malha oca de aço inoxidável, malha de Inconel ou outro núcleo projetado.
Os núcleos de fibra geralmente proporcionam uma compressão mais suave do que o reforço metálico denso, embora a firmeza real dependa da densidade e da construção do núcleo. Núcleos metálicos ocos também podem proporcionar alta compressibilidade com resiliência metálica.
Um núcleo oco é útil quando a lâmpada precisa ser comprimida significativamente, o equipamento tem força de fechamento limitada ou a folga de vedação varia ao redor da porta ou painel.
Os núcleos de Inconel são considerados para aplicações térmicas exigentes, onde o próprio reforço metálico requer capacidade de suportar altas temperaturas e estabilidade mecânica.
Sim. A combinação de diferentes materiais é uma das principais vantagens da construção de juntas tipo tadpole. A sílica pode ser combinada com núcleos de cerâmica ou Inconel, o tecido cerâmico pode ser combinado com núcleos de cerâmica ou metálicos, e a fibra de vidro pode ser combinada com núcleos de fibra, aço inoxidável ou metal oco.
Sim. Uma junta existente, um desenho da seção transversal, fotografias e as dimensões do equipamento podem ser usados para desenvolver um perfil OEM ou de substituição.
Não existe uma única fita de vedação tipo tadpole que seja ideal para todos os fornos, estufas, estufas de secagem ou compartimentos térmicos. A solução correta depende de como a tampa, o núcleo e o perfil interagem em condições reais de operação.
A BSTFLEX fabrica produtos personalizados.Juntas de girino, vedações de girino e fitas de juntas de girinoUtilizando diversos materiais têxteis, revestimentos, núcleos de fibra e opções de reforço metálico.
Veja o completoGama de juntas e vedações Tadpole BSTFLEXOu envie sua amostra de junta existente, desenho, temperatura de operação, diâmetro do bulbo, largura da extremidade e quantidade necessária para avaliação e orçamento.
