Substituir um fole de máquina desgastado torna-se difícil quando não há uma extremidade livre para deslizar uma nova cobertura. Um zíper longitudinal pode fornecer outra rota de instalação: abrir o corpo de tecido, posicioná-lo ao redor do componente existente e fechá-lo no lugar. O benefício depende da montagem completa, não apenas do zíper.

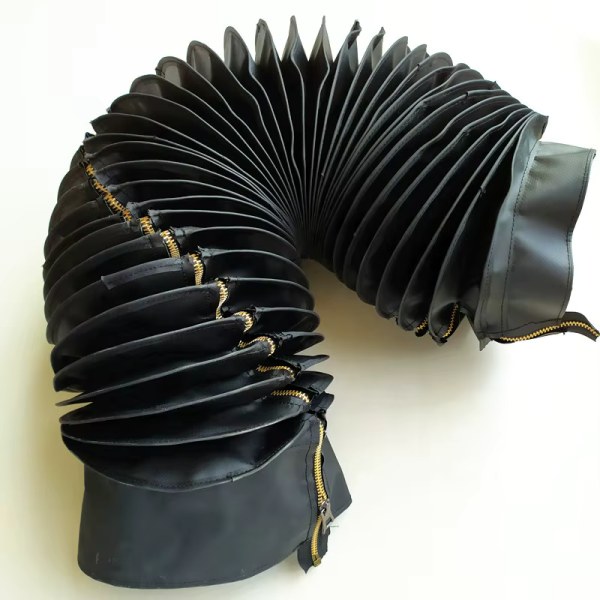

BSTFLEX foles com zíper costurados são feitos para aplicações que exigem proteção removível ao redor de hastes de cilindros, parafusos, eixos e atuadores. Para trabalhos de retrofit, a primeira pergunta é se o corpo de tecido, os acessórios de extremidade e os suportes internos podem ser instalados sem a remoção do componente que você está tentando evitar.
Às vezes, mas não em todas as instalações. Uma cobertura que abre ao longo de seu comprimento ainda pode conter um anel de montagem fechado ou uma guia interna que não pode passar ao redor do eixo existente. Proteções próximas também podem impedir o acesso ao zíper ou aos fixadores de extremidade.
Antes de fazer o pedido, identifique quais peças da máquina devem permanecer montadas e quais coberturas ou suportes podem ser removidos sob o procedimento de manutenção aprovado. Use essas informações para verificar a construção proposta do fole.
| Condição de instalação | O que confirmar antes de fazer o pedido |
|---|---|
| O corpo de tecido abre totalmente ao longo do seu comprimento. | Verifique se a abertura continua através das seções de extremidade necessárias e pode passar ao redor do componente protegido. |
| Um flange rígido de peça única envolve o eixo. | Confirme se ele pode permanecer no lugar, ser removido com segurança ou ser substituído por um arranjo de montagem bipartido aprovado. |
| Guias ou suportes internos formam laços fechados. | Verifique sua rota de montagem separadamente. Um corpo de tecido aberto não torna um suporte fechado removível. |
| O zíper está voltado para uma proteção fixa ou estrutura da máquina. | Confirme se uma posição de abertura acessível pode ser especificada sem criar interferência em outro lugar. |
| A cobertura encaixa enquanto estendida, mas fica apertada quando retraída. | Avalie o tecido dobrado, o fechamento, as transições de extremidade e o hardware juntos no menor comprimento instalado. |
A posição de zíper mais conveniente em uma cobertura solta pode ficar inacessível uma vez que o fole esteja montado. Mostre o lado de serviço no desenho da máquina, incluindo o espaço necessário para uma mão, o cursor e as ferramentas usadas nos fixadores de extremidade.
Para uma cobertura redonda, marque a posição de abertura em uma vista de extremidade e indique a direção de visualização. Para uma cobertura retangular, identifique a face específica e sua relação com as estruturas de montagem. Mostre também onde o cursor repousa quando a cobertura está totalmente fechada.
Verifique a posição em relação ao ambiente de trabalho real. Um fechamento diretamente abaixo de um fluxo de cavacos ou saída de refrigerante pode precisar de uma orientação diferente ou proteção adicional. Uma abertura que é conveniente no meio do curso pode ser obstruída na posição de manutenção designada.
Onde uma aba protetora for proposta, revise sua sobreposição e folga durante todo o movimento. Ela não deve ficar presa entre as dobras, prender em hardware adjacente ou impedir o acesso ao zíper.
Em uma cobertura montada por colar, identifique a superfície receptora, o engate utilizável do colar e a posição da braçadeira. Verifique se a braçadeira pode ser aberta e removida ao redor do componente instalado. Deixe acesso ao seu mecanismo de aperto e mantenha a braçadeira livre das dobras ativas e da terminação do zíper, a menos que o projeto aprovado especifique o contrário.
Em uma cobertura montada por flange, mostre como a extremidade do tecido e a placa de suporte se fixam. Um flange de tecido bipartido combinado com uma placa de suporte de peça única inacessível ainda pode complicar a substituição. Entre em acordo sobre qual hardware será reutilizado e quais peças pertencem ao novo conjunto de fole.
Os acessórios de extremidade devem localizar a cobertura sem torcê-la ou puxar as bordas do zíper para fora do alinhamento. Não use força de aperto adicional para compensar um colar que não encaixa. As dimensões de fixação e os requisitos de aperto devem seguir o desenho aprovado e as instruções do hardware.
As guias internas merecem a mesma atenção que as montagens. Indique se o parafuso ou eixo protegido gira e pergunte como o fole permanecerá livre dele. Qualquer guia ou suporte necessário para a operação também deve ter uma rota de instalação prática.
Um zíper une as bordas longitudinais de uma cobertura bipartida projetada para esse fim. Confirme se ele deve separar-se completamente para a instalação ou apenas abrir o suficiente para uma tarefa de inspeção definida. A extremidade inicial, a direção de abertura e o acesso ao cursor devem ser acordados antes da fabricação.

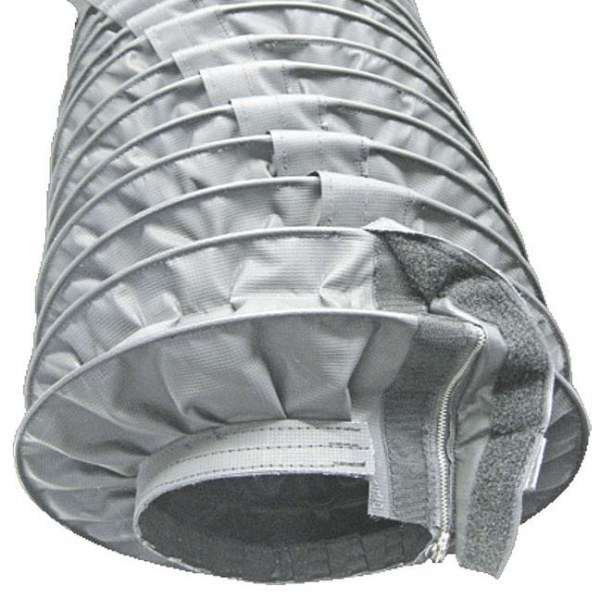

Fechamentos de gancho e laço ou de pressão podem ser considerados onde um arranjo de abertura diferente for apropriado. Eles não devem ser tratados como intercambiáveis com um zíper: a sobreposição, o espaçamento da fixação, a exposição à contaminação e o pacote dobrado podem mudar. Compare os conjuntos propostos em vez de escolher apenas pela rapidez com que uma amostra solta abre.
Da mesma forma, uma construção removível não é necessária para todas as aplicações. Onde uma cobertura fechada pode ser instalada durante a montagem do equipamento e a abertura regular é desnecessária, avalie essa opção dentro da linha de foles costurados personalizados. Especifique uma abertura longitudinal quando ela resolver um problema real de instalação ou serviço.
Uma cobertura de retrofit deve encaixar em sua condição de operação, com o fechamento fixado e ambas as extremidades presas. Avalie a folga ao redor do componente protegido, ao lado do cursor e ao redor do exterior das dobras. A largura do tecido da cobertura aberta não estabelece a folga instalada.
Forneça as distâncias instaladas mais curtas e mais longas entre as mesmas referências de montagem. Inclua qualquer posição de manutenção definida ou requisito de curso adicional separadamente. O guia de medição de foles costurados personalizados explica como registrar esses comprimentos e distinguir o corpo flexível dos acessórios das extremidades.
Não obtenha curso extra deixando o zíper parcialmente aberto, esticando a cobertura até ficar tensa ou forçando as dobras em um espaço menor. O conjunto final deve acomodar o movimento necessário dentro de sua faixa operacional aprovada.
Para coberturas muito fechadas ou de movimento rápido, solicite uma análise de fluxo de ar. Um zíper é um recurso de acesso, não um respiro especificado. Qualquer arranjo de ventilação deve ser selecionado levando em consideração as condições de contaminação.
Especifique o ambiente operacional antes de escolher um tecido. Inclua detalhes sobre refrigerante ou fluido de limpeza, contato com óleo, partículas abrasivas, cavacos quentes, calor radiante e frequência de flexão esperada. Uma descrição geral como “alta temperatura” ou “resistente a óleo” deixa questões importantes de seleção sem solução.

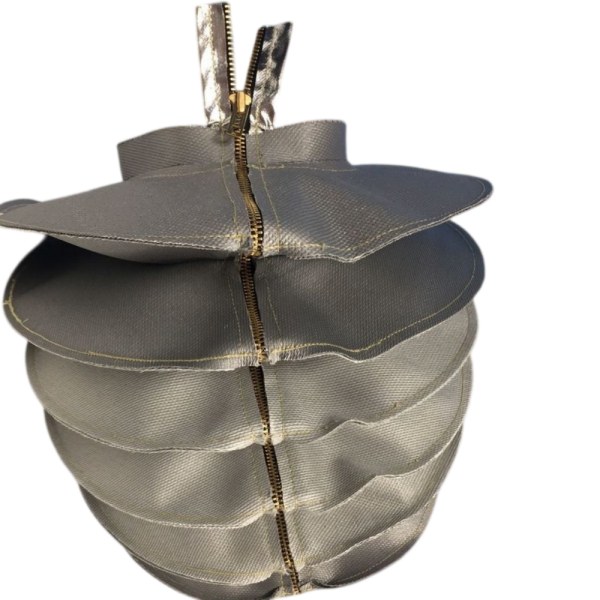

Para aplicações expostas ao calor, analise o revestimento, o tecido base, a linha de costura, a fita do zíper, os elementos de fixação e as ferragens das extremidades em conjunto. Nem um tecido resistente ao calor nem elementos de zíper de metal sozinhos estabelecem a capacidade de temperatura da cobertura completa.
Não presuma que um zíper costurado fechado forneça uma vedação estanque a líquidos. Onde a pulverização de refrigerante, lavagem ou exclusão de partículas finas for crítica, declare os requisitos de exposição e aceitação para que as costuras, o fechamento, as extremidades e quaisquer aberturas possam ser avaliados como um sistema.
A exposição a cavacos pesados ou afiados pode exigir uma construção protetora diferente ou blindagem adicional. Descreva os detritos reais em vez de tratar cada fole de tecido como adequado para todas as operações de usinagem.
A instalação deve ser realizada por pessoal autorizado usando o procedimento de manutenção da máquina e o desenho do fole aprovado. Antes do trabalho manual, isole a energia perigosa, controle a energia armazenada, prenda os componentes contra movimentos não intencionais e verifique a condição de segurança. Abrir um zíper não torna um mecanismo energizado seguro para manutenção.
Antes de remover a cobertura antiga, registre sua orientação, arranjo de montagem e qualquer atrito ou dano. Limpe a área circundante usando um método compatível com o equipamento para que detritos soltos não sejam introduzidos no componente protegido.
Durante o ajuste, mantenha o corpo do tecido sem torções e alinhe as bordas de fechamento correspondentes. Não use o cursor para puxar uma cobertura de tamanho insuficiente ou desalinhada ao redor do componente. Quando o fechamento estiver obstruído, pare e verifique se há tecido preso, detritos ou posicionamento incorreto em vez de aplicar mais força.
Antes do retorno ao serviço, confirme se ambas as extremidades estão seguras, o zíper está totalmente engatado, as peças soltas foram removidas e as folgas pretendidas estão presentes. Restaure as proteções necessárias e siga o procedimento aprovado do local para qualquer verificação de movimento controlado. Mantenha o pessoal afastado das peças móveis; isole o equipamento novamente antes de fazer ajustes.
Observe se as dobras se comprimem uniformemente, se o fechamento permanece alinhado e se a cobertura permanece livre de ferragens circundantes. Investigue atrito, tração anormal ou distorção induzida pelo ar antes de aceitar a instalação. Não se deve presumir que uma cobertura de tecido contra contaminação substitua a proteção de pessoal necessária.
Durante a manutenção programada, inspecione o engate do zíper, o cursor, a costura, as transições das extremidades e as áreas de montagem. Procure por cavacos presos, fita rasgada, dobras danificadas ou sinais de que a cobertura foi puxada além de seu movimento pretendido.
Use produtos de limpeza e qualquer lubrificante apenas conforme aprovado para o fechamento e tecido selecionados. Um zíper que se torna repetidamente difícil de operar exige uma verificação de alinhamento, contaminação e acesso, não apenas um puxão mais forte. Defina o intervalo de inspeção de acordo com o dever do equipamento e o ambiente operacional, em vez de presumir que um intervalo atende a todas as máquinas.
Pode ser possível após uma análise de construção, mas fazer um corte não é uma solução equivalente. A abertura proposta precisa de reforço de borda adequado, transições de extremidade e alinhamento de fechamento, e quaisquer suportes internos devem permanecer funcionais. Envie fotografias e detalhes de construção antes de modificar a cobertura.
Eles podem ser considerados quando a abertura do tecido, as montagens das extremidades e o acesso para manutenção permitirem a instalação ao redor da haste. Confirme as superfícies de recebimento e a rota de montagem em ambas as extremidades; o zíper sozinho não garante que nenhum componente do cilindro precise ser desconectado.
Não necessariamente. Mantenha a posição existente como referência, mas relate quaisquer problemas de acesso, acúmulo de cavacos ou atrito. Uma posição revisada deve ser verificada em relação ao arranjo de montagem e ao curso total antes de ser aprovada.
Envie uma fotografia da instalação mostrando o lado de serviço, vistas das extremidades de ambas as montagens e um esboço com dimensões. Inclua os comprimentos comprimidos e estendidos necessários, folga interna, espaço externo máximo, posição proposta do zíper e quaisquer guias ou suportes.
Declare o que deve permanecer montado durante a substituição, as condições operacionais, a quantidade e se as ferragens de montagem existentes serão reutilizadas. Para projetos OEM, inclua a revisão do desenho e a sequência de instalação pretendida.
A BSTFLEX pode avaliar foles de tecido com zíper personalizados em torno desses requisitos. Solicite uma cotação de fole com seus desenhos e detalhes da aplicação, ou envie um e-mail para sales@pkfiresleeve.com. Confirme o arranjo de montagem, o acesso ao fechamento e a construção final antes da produção.
