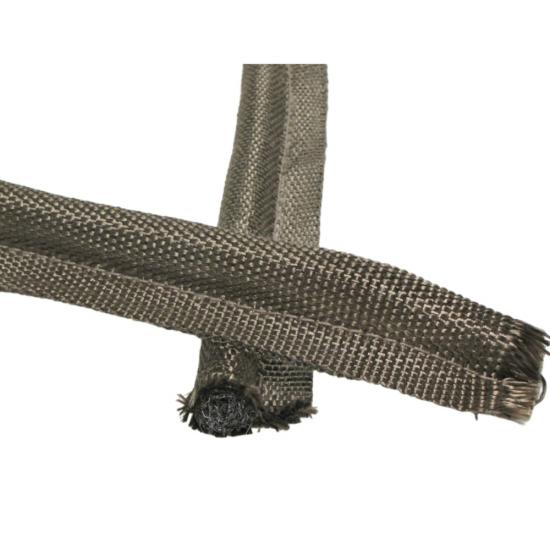

Revestimento em tecido de basalto, núcleo em malha de arame, junta em forma de girino.

ORevestimento em tecido de basalto, núcleo em malha de arame, junta em forma de girino.É um componente de vedação para altas temperaturas desenvolvido para portas de fornos, estufas industriais, equipamentos de processamento térmico, fogões, invólucros resistentes ao calor e outros sistemas industriais onde é necessária uma vedação térmica confiável.

Esta junta combina umrevestimento externo em tecido de basalto trançadocom um internonúcleo de malha de arameO tecido de basalto forma o exterior têxtil resistente ao calor, enquanto o núcleo de malha metálica proporciona reforço interno e ajuda a junta a manter o perfil projetado durante a instalação e compressão.

A configuração em forma de girino consiste em um bulbo de vedação arredondado e uma extremidade de montagem acoplada. Durante a instalação, o bulbo é comprimido contra a superfície de contato para criar uma vedação térmica flexível, enquanto a extremidade pode ser fixada à estrutura do equipamento, porta ou estrutura de retenção usando um método de fixação adequado.

A BSTFLEX fabrica juntas de vedação personalizadas em tecido de basalto, do tipo tadpole, para equipamentos OEM, aplicações de vedação de reposição e sistemas térmicos especializados. O diâmetro do bulbo, as dimensões da extremidade, o comprimento da junta, a geometria do perfil, a construção do tecido e a configuração do núcleo podem ser personalizados para atender à aplicação específica.

Tecido de basalto e tela metálica: uma construção prática de junta

O desempenho de uma junta tipo girino depende da interação entre o tecido externo e o reforço interno. Esta construção utiliza tecido de basalto na superfície exposta e uma estrutura de malha metálica no interior da junta.

Por que usar uma cobertura de tecido de basalto?

A fibra de basalto é uma fibra mineral produzida a partir da rocha basáltica e utilizada em aplicações onde a resistência térmica e a durabilidade mecânica são importantes. Quando tecida em tecido, a fibra de basalto cria um material têxtil flexível adequado para aplicações de proteção e vedação em altas temperaturas.

Em uma junta tipo girino, a cobertura de basalto trançado atua como a camada externa de trabalho. Ela proporciona proteção térmica ao redor do núcleo, permitindo que a junta se flexione ao redor de portas, painéis, molduras e caminhos de vedação irregulares.

• Construção têxtil para altas temperaturas
• Estrutura flexível entrelaçada
• Boa resistência à exposição térmica.
• Adequado para ambientes industriais exigentes.
• Útil quando se prefere uma cobertura de fibra mineral.
• Pode acomodar caminhos de vedação curvos e irregulares.
• Fornece uma camada externa protetora para o núcleo interno.

Núcleo de malha metálica para suporte estrutural

O núcleo interno de malha metálica confere a esta junta um comportamento mecânico diferente das vedações tipo tadpole que utilizam apenas um núcleo têxtil ou de fibra. A estrutura da malha proporciona reforço em toda a extensão do bulbo de vedação e ajuda a junta a manter sua forma original durante o manuseio, a instalação e a compressão.

Um núcleo de malha metálica também pode proporcionar flexibilidade útil, pois a malha pode se deformar com a junta, em vez de se comportar como um inserto sólido rígido. Isso torna a construção adequada para perfis de vedação que precisam acompanhar superfícies curvas ou acomodar o movimento entre componentes de acoplamento.

O material exato do fio, a construção da malha e a configuração do núcleo podem ser selecionados de acordo com o ambiente operacional e os requisitos mecânicos do equipamento.

Como a junta Tadpole cria uma vedação térmica

Ao contrário de uma junta plana que depende da compressão da superfície em toda a sua largura, uma junta em forma de girino concentra a função de vedação em torno de um bulbo arredondado.

1. Posicionamento:O terminal de montagem é posicionado ao longo do perímetro da porta, da moldura, do painel ou do equipamento.
2. Anexo:A cauda é fixada utilizando o método de fixação ou retenção especificado para o equipamento.
3. Compressão:Ao fechar a porta ou o painel, a lâmpada é pressionada contra a superfície de encaixe.
4. Conformidade da superfície:O perfil flexível acompanha pequenas variações na superfície de vedação.
5. Separação térmica:A junta forma uma barreira resistente ao calor ao redor da abertura ou junção.

O tamanho correto do bulbo, o nível de compressão, a geometria de montagem e a seleção do material são importantes para obter um desempenho de vedação consistente.

Onde são utilizadas as juntas de vedação Tadpole em tecido de basalto

Este tipo de junta para altas temperaturas é adequado para equipamentos industriais onde uma vedação perimetral flexível deve suportar temperaturas elevadas e ciclos repetidos de abertura e fechamento.

Junta de basalto em formato de girino para portas de fornos e estufas

As portas de fornos e estufas geralmente exigem mais do que uma simples junta plana. O material de vedação deve acompanhar o perímetro da abertura, adaptando-se à geometria da porta e da moldura.

O perfil em forma de girino atende a essa necessidade ao separar as funções de vedação e montagem. A parte arredondada em forma de bulbo proporciona a área de compressão, enquanto a extremidade em forma de cauda oferece uma seção de fixação específica. Essa configuração permite que a junta seja posicionada com precisão ao redor do perímetro da porta sem depender de uma ampla faixa de vedação plana.

Para equipamentos com cantos, curvas ou superfícies irregulares, a construção flexível em tecido de basalto pode ajudar a junta a seguir o percurso de vedação necessário.

Vantagens da construção com núcleo de malha metálica

Fabricação personalizada de juntas em forma de girino em tecido de basalto.

Em aplicações de vedação industrial, raramente se utiliza um tamanho de junta universal. A geometria da porta, o espaço de montagem disponível, a distância de compressão e as condições de operação podem afetar o perfil necessário.

A BSTFLEX pode fabricar produtos personalizados.juntas de tecido de basalto em forma de girinoDe acordo com desenhos de engenharia, amostras, dimensões ou requisitos de aplicação.

Informações técnicas

A capacidade de temperatura real depende da qualidade do tecido de basalto selecionado, da construção da malha metálica, da geometria da junta, das condições de compressão e do ambiente operacional circundante. A BSTFLEX pode recomendar uma construção adequada após analisar os requisitos da aplicação.

Junta de tecido de basalto em formato de girino versus outros designs de núcleo

As juntas tipo girino podem ser fabricadas com diferentes combinações de revestimentos externos e núcleos internos. A construção correta depende do equilíbrio entre a exposição à temperatura, o comportamento à compressão, os requisitos mecânicos e as condições de instalação.

Aplicações que exigem vedação térmica flexível

A construção em tecido de basalto e malha metálica é particularmente útil quando a junta precisa combinar proteção térmica com um perfil reforçado e flexível. As aplicações potenciais incluem:

• Vedantes de portas de fornos industriais
• Vedação perimetral da porta do forno
• Vedantes de porta de câmara térmica
• Equipamentos para tratamento térmico
• Equipamentos de aquecimento industrial
• Vedantes de invólucro térmico
• Vedantes de portas de inspeção
• Vedantes do painel de acesso
• portas de aparelhos de aquecimento
• Equipamentos térmicos OEM

Considerações sobre a instalação

A instalação correta é importante para obter uma vedação confiável. A junta deve ser posicionada de forma que o bulbo entre em contato com a superfície de vedação desejada sem compressão excessiva.

A extremidade de montagem deve ser suportada continuamente onde exigido pelo projeto do equipamento. Fixadores, canais de retenção, clipes ou outros métodos de fixação devem ser selecionados de acordo com a construção da porta ou da moldura.

Dobras acentuadas, compressão excessiva e métodos de fixação inadequados podem danificar a junta ou reduzir sua capacidade de recuperação após a compressão. Para aplicações personalizadas, a BSTFLEX pode analisar o perfil de vedação e as dimensões de montagem antes da produção.

Para programas de juntas OEM e de reposição

Esta junta de vedação em tecido de basalto com perfil em girino pode ser fabricada tanto para equipamentos novos quanto para aplicações de substituição. Clientes OEM podem fornecer desenhos ou requisitos de perfil, enquanto clientes de substituição podem fornecer uma amostra de junta existente ou informações dimensionais.

Para projetos de substituição, é importante que o diâmetro da lâmpada, a largura da extremidade, o perfil geral e a configuração de montagem sejam compatíveis com os originais. Se a junta original não estiver mais disponível, informações sobre a aplicação e fotografias também podem ajudar a determinar uma construção adequada.

Terminologia da junta de basalto em forma de girino

Dependendo do setor e do fornecedor, produtos similares podem ser descritos com nomes diferentes. Esses termos podem se referir ao mesmo conceito geral de vedação tipo bulbo e cauda:

• junta de girino de basalto
• junta de fibra de basalto em forma de girino
• foca-girino de basalto
• Junta de tecido de basalto
• junta de tecido de basalto
• junta de girino com núcleo de malha de arame
• junta de núcleo de malha de arame
• junta de girino de alta temperatura
• Fita de vedação Tadpole
• Fita adesiva Tadpole

A terminologia exata pode variar, mas a característica principal deste produto é seu perfil flexível em forma de bulbo e cauda, ​​com uma cobertura de tecido de basalto e núcleo interno de malha de arame.

Como especificar uma junta de vedação tipo girino em tecido de basalto

Ao solicitar um orçamento, fornecer as seguintes informações pode ajudar a determinar a construção correta da junta:

1. Diâmetro do bulbo necessário
2. Largura e espessura da cauda
3. Comprimento total da junta
4. Dimensões da porta ou do painel
5. Espaço de compressão disponível
6. Faixa de temperatura operacional
7. Exposição térmica contínua ou intermitente
8. Movimento ou vibração esperados
9. Método de montagem
10. Amostra de junta existente ou desenho técnico

Para o desenvolvimento de equipamentos OEM, a BSTFLEX pode avaliar a combinação necessária de perfil e material com base no projeto real do equipamento, em vez de selecionar uma junta apenas pelo diâmetro nominal.

Perguntas frequentes

O que é uma junta de tecido de basalto em forma de girino?

Uma junta de vedação tipo girino em tecido de basalto é uma vedação térmica do tipo bulbo e cauda, ​​composta por uma cobertura externa de tecido de basalto trançado e um núcleo interno. Nessa construção, o reforço interno consiste em um núcleo de malha metálica que suporta o perfil da junta e proporciona resiliência durante a compressão.

Qual é a finalidade do núcleo de malha metálica?

O núcleo de malha metálica proporciona reforço estrutural interno e ajuda a junta a manter o formato projetado. Sua construção flexível permite que a junta se deforme durante a compressão, mantendo a estabilidade do perfil.

Onde são comumente utilizadas juntas de basalto em forma de girino?

As aplicações típicas incluem portas de fornos industriais, portas de estufas, câmaras térmicas, equipamentos de aquecimento, invólucros térmicos, painéis de acesso e equipamentos de processamento térmico OEM.

A junta de basalto em formato de girino pode ser personalizada?

Sim. A BSTFLEX pode fabricar diâmetros de bulbo, dimensões da cauda, ​​comprimentos, configurações de perfil e construções de núcleo personalizados de acordo com desenhos, amostras ou requisitos de aplicação.

Esta junta é adequada para superfícies irregulares?

A estrutura flexível em tecido e malha pode ser adequada para trajetórias de vedação curvas ou irregulares. O projeto final deve ser selecionado de acordo com a geometria da superfície, a distância de compressão e as condições de operação.

Este produto pode ser usado como junta de vedação para porta de forno?

Sim. A configuração bulbo-e-cauda é ideal para vedação perimetral em torno de portas de fornos e aberturas de acesso a equipamentos térmicos, quando a construção do material e a capacidade de temperatura são adequadas para a aplicação.

A BSTFLEX fabrica juntas de substituição para juntas tipo girino?

Sim. As juntas de substituição podem ser produzidas a partir de uma amostra existente, medidas dimensionais, desenhos ou fotografias, combinados com informações sobre a aplicação.

Solicite uma junta personalizada em tecido de basalto com padrão de girino.

Se você precisar de umrevestimento de tecido de basalto, núcleo de malha de arame, junta em forma de girinoPara fornos, estufas, câmaras térmicas, aparelhos de aquecimento ou recintos industriais, forneça à BSTFLEX as dimensões e condições de operação necessárias.

Nossa equipe de engenharia pode analisar o perfil da junta, a construção do tecido de basalto e os requisitos do núcleo de malha metálica para desenvolver uma solução de vedação adequada para seu equipamento.

Envie-nos seu desenho, amostra, dimensões ou requisitos de aplicação para um orçamento personalizado.
