Protetores de flange de malha de aço inoxidável multicamadas

Protetores de flange de malha de aço inoxidável multicamadas

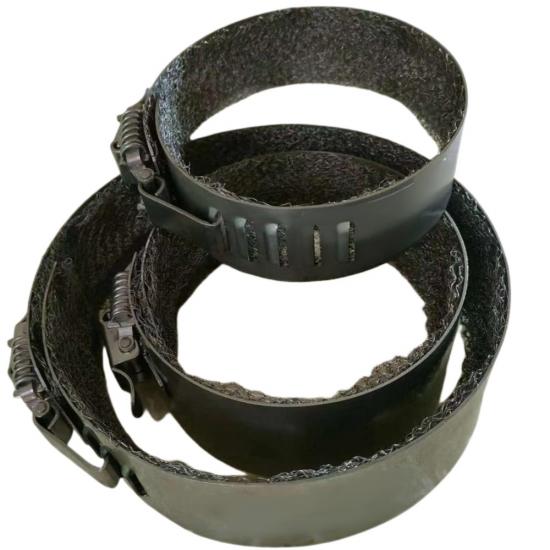

Os protetores de flange de malha de aço inoxidável multicamadas BSTFLEX combinam uma banda metálica externa com uma inserção de malha de aço inoxidável em camadas ao redor de uma conexão flangeada. A construção revestida com malha destina-se a interromper uma liberação concentrada da junta, tornando o arranjo interno da malha uma parte essencial da especificação do protetor, em vez de uma descrição opcional da cobertura externa.

Estes escudos contra respingos de flange de aço inoxidável são especificados de acordo com as dimensões da conexão, o meio de processo e a função de proteção necessária. A banda, a malha e o fecho formam um conjunto completo que deve ser selecionado em conjunto.

Explore a nossa Gama de Coberturas de Proteção para Flanges e Válvulas para protetores de flange relacionados, escudos contra respingos de válvulas e coberturas de isolamento removíveis.

Por que a malha interna é importante

A banda externa envolve o perímetro do flange, enquanto a malha multicamadas é posicionada no interior do protetor ao redor da junta. O seu objetivo é interromper e distribuir um jato de vazamento concentrado, em vez de deixar a liberação atuar diretamente contra uma superfície metálica lisa.

O resultado protetor depende da construção completa, do ajuste e das condições de serviço. O grau da malha, o arranjo, a cobertura e a retenção devem, portanto, ser incluídos na especificação do produto acordada. Apenas um grau de material ou uma fotografia externa não estabelecem o desempenho de controle de respingos.

Este produto é um protetor de respingos externo, não um invólucro de retenção de pressão ou um reparo para uma conexão de flange com falha. Não substitui a função de vedação da junta, das faces do flange e dos parafusos.

Três partes do conjunto do protetor

Banda externa de aço inoxidável

A banda metálica moldada encaixa-se ao redor da parte externa do conjunto do flange. O seu diâmetro e largura são adaptados à conexão para que o protetor possa ser posicionado sem interferência de parafusos, equipamentos próximos ou isolamento existente.

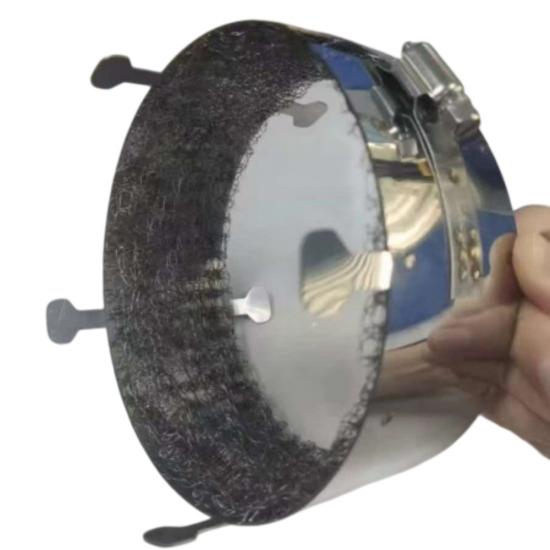

Inserção de malha de aço inoxidável multicamadas

A malha interna distingue esta construção de um protetor especificado apenas pela sua banda externa. A malha deve permanecer posicionada corretamente na cobertura montada. As suas dimensões, arranjo e detalhes de fixação são definidos na configuração aprovada.

Fecho removível

Um fecho de trava permite que o conjunto seja aberto para ajuste e removido durante a manutenção planejada. O design do fecho e os materiais dos componentes são confirmados juntamente com os requisitos da banda e da malha.

Especificação do produto e detalhes de pedido

Seleção de Material e Aplicação

Especifique o grau de aço inoxidável necessário para todos os componentes relevantes, incluindo a malha e o fecho. Não presuma que a identificação do material da banda externa define automaticamente o material da proteção completa.

Sistemas de vapor, óleo combustível, óleo lubrificante e diesel são exemplos de aplicações para as quais proteções contra respingos de flange com revestimento de malha podem ser consideradas. Cada aplicação requer uma análise do meio, condições operacionais, geometria da conexão e objetivo de proteção antes que uma configuração seja selecionada.

Para projetos com requisitos ambientais, marítimos ou de inspeção especiais, inclua esses requisitos na consulta inicial. Qualquer documentação de qualificação ou teste necessária deve ser aplicada ao conjunto fornecido e às suas condições de uso declaradas.

Ajuste a Proteção de Malha à Conexão Real

Forneça o padrão do flange, o tamanho nominal e a designação de pressão, juntamente com um desenho ou dimensões medidas. O diâmetro externo, a largura montada, as projeções dos parafusos e o espaço ao redor são informações importantes para o dimensionamento da proteção.

As fotografias devem mostrar a parte frontal e lateral da conexão, incluindo suportes próximos, isolamento e mecanismos operacionais. Para instalações múltiplas, identifique cada conexão em uma lista de flanges para que diferentes tamanhos e restrições de acesso possam ser analisados separadamente.

Para comparação com a configuração do produto de banda externa, veja nossas proteções de flange tipo banda de aço inoxidável. Para o produto nesta página, a malha multicamada interna também deve ser incluída na especificação.

Considerações de Instalação e Manutenção

A instalação deve seguir as instruções de montagem aprovadas e os procedimentos de trabalho seguro do local. Faça com que pessoal autorizado torne a conexão segura antes de instalar ou remover a proteção. Não se aproxime de um vazamento ativo para instalar ou ajustar uma cobertura.

Verifique o tamanho da proteção e posicione a malha de acordo com o desenho aprovado. Prenda o fecho sem forçar a banda ou deslocar a malha. Mantenha quaisquer provisões especificadas de inspeção, drenagem ou ventilação desobstruídas.

Durante a inspeção programada, examine a banda, a malha e o fecho quanto a danos, corrosão, contaminação ou deslocamento. O uso contínuo deve ser avaliado em relação à condição de todo o conjunto.

Perguntas Frequentes

Esta é uma proteção com revestimento de malha ou uma cobertura feita apenas de malha de arame?

A construção descrita aqui combina uma banda metálica externa com um inserto de malha de aço inoxidável multicamada interno. A malha e a banda circundante são especificadas como partes de um conjunto de proteção.

Adicionar malha confere a todas as proteções de flange o mesmo desempenho de proteção?

Não. O desempenho deve ser avaliado para os materiais reais, disposição da malha, cobertura, ajuste e condições de serviço. Um inserto de malha por si só não é evidência de uma classificação de pressão específica ou resultado de controle de névoa.

A designação de pressão do flange pode ser usada como a classificação de pressão da proteção?

Não. A designação do flange identifica a conexão da tubulação. Qualquer desempenho ou teste de proteção contra respingos necessário deve ser especificado separadamente para o conjunto de proteção completo.

Estas proteções podem parar um vazamento de flange existente?

Elas não são oferecidas como dispositivos de reparo de vazamentos. Uma conexão com vazamento requer os procedimentos apropriados de isolamento, inspeção e reparo. A proteção contra respingos não restaura a integridade da vedação do flange.

Solicite uma Cotação de Proteção de Flange de Malha de Aço Inoxidável

Envie à BSTFLEX o seu padrão de flange, dimensões, requisitos de material e quantidade. Inclua o meio de processo, temperatura operacional e pressão com unidades claramente declaradas, juntamente com a função de proteção necessária.

Anexe desenhos ou fotografias da conexão e identifique qualquer construção de malha, teste, inspeção ou documentação de material especificada. Para um projeto de vários tamanhos, inclua uma lista de flanges e a data de entrega solicitada.

Solicite uma cotação para proteções de flange de malha de aço inoxidável multicamada ou envie os detalhes do seu projeto por e-mail para sales@pkfiresleeve.com.
