Protetores de Flange de Aço Inoxidável

Protetores de flange de aço inoxidável para sistemas de tubulação industrial

Os protetores de flange de aço inoxidável BSTFLEX são capas de proteção metálicas removíveis projetadas para se ajustarem ao redor de conexões flangeadas industriais. O protetor utiliza um corpo de aço inoxidável moldado com painéis laterais anulares ao redor das aberturas dos tubos, juntamente com uma seção de abertura articulada e fecho de trava de aço inoxidável para instalação e acesso de manutenção.

Esta construção oferece uma cobertura externa mais ampla do que um protetor de banda de lado aberto e é adequada para projetos que exigem uma cobertura metálica mais fechada ao redor do conjunto do flange. Cada protetor é dimensionado de acordo com a geometria real do flange, o diâmetro do tubo e o espaço de instalação disponível.

Estes produtos fazem parte da Linha de capas de proteção para flanges e válvulas BSTFLEX.

Construção metálica de cobertura total

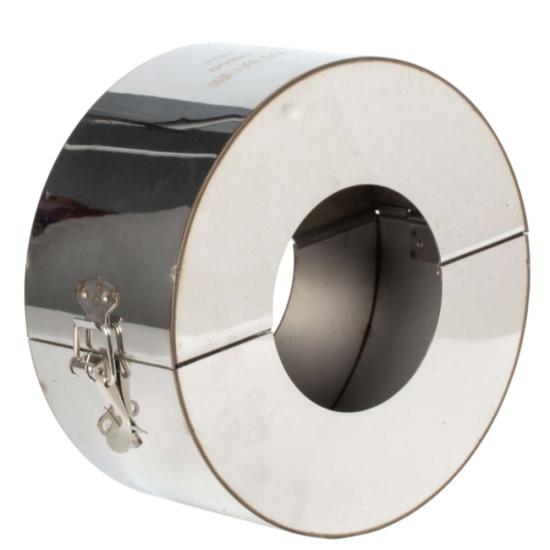

O corpo do protetor envolve a parte externa da conexão do flange, enquanto os painéis laterais anulares se estendem para dentro ao redor das aberturas dos tubos. Esta geometria ajuda a cobrir tanto o perímetro do flange quanto as áreas laterais do conjunto.

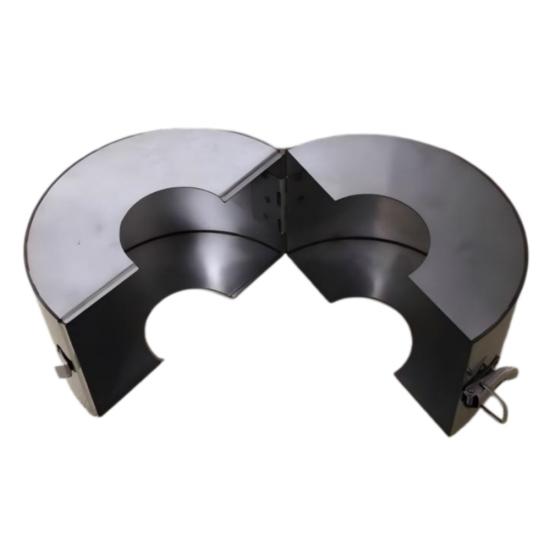

O produto é dividido para que possa ser aberto ao redor da conexão instalada. Uma dobradiça em um lado permite que o corpo se abra, enquanto uma trava de aço inoxidável prende o protetor após o posicionamento.

As dimensões finais e a cobertura dependem do diâmetro externo do flange, da largura da conexão montada, do diâmetro externo do tubo, da projeção do parafuso e da folga do equipamento ao redor.

Construção do produto

Dimensionamento personalizado para diferentes padrões de flange

Os protetores de flange não devem ser selecionados apenas pelo tamanho nominal do tubo. Diferentes padrões de flange e designações de pressão podem ter diferentes diâmetros externos, espessuras e arranjos de parafusos.

Para cotação, forneça o padrão do flange, tamanho nominal, designação de pressão e dimensões reais da conexão. Onde o flange não seguir a norma HG/T 20592, envie o padrão ANSI, ASME, DIN, EN, JIS ou outro padrão aplicável juntamente com o desenho dimensional relevante.

Dimensões úteis incluem diâmetro externo do flange, largura total montada, diâmetro externo do tubo, projeção de parafusos e porcas e restrições de instalação próximas.

Aplicações industriais

Os protetores de flange de aço inoxidável são usados em ambientes de tubulação industrial onde é necessária uma proteção externa durável para flanges. Consultas típicas de projetos vêm de plantas de processamento químico, instalações farmacêuticas, sistemas de geração de energia e outras instalações de tubulação de processo.

Para vapor, sal fundido ou outras condições de serviço exigentes, forneça o meio de processo, temperatura de operação e pressão com a consulta. A seleção do material e a construção do protetor devem ser revisadas em relação às condições reais de serviço, em vez de presumidas apenas pelo nome do produto.

Diferença entre protetores de flange de aço inoxidável e protetores do tipo banda

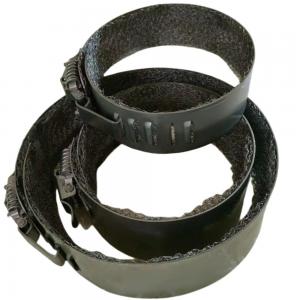

A BSTFLEX também fornece Protetores de flange tipo banda de aço inoxidável. O design tipo banda envolve o perímetro do flange, deixando as laterais mais abertas.

O produto descrito nesta página inclui painéis laterais ao redor das aberturas dos tubos e, portanto, oferece uma geometria de cobertura mais fechada. Estes produtos devem ser selecionados de acordo com a cobertura necessária, o espaço de instalação disponível e a especificação do projeto.

Instalação

A instalação deve ser realizada apenas quando a conexão da tubulação estiver em condições seguras e de acordo com os procedimentos de trabalho aprovados no local.

1. Abra a trava e gire o corpo do protetor na dobradiça para abri-lo.
2. Posicione o protetor ao redor do conjunto do flange.
3. Verifique a folga ao redor do tubo, parafusos, isolamento e equipamentos próximos.
4. Feche o corpo do protetor e prenda a trava de aço inoxidável.
5. Confirme se a cobertura está posicionada corretamente e não interfere com equipamentos adjacentes.

A cobertura não deve ser forçada em um flange de tamanho incorreto. Durante a inspeção programada, verifique o corpo, a dobradiça e a trava quanto a deformação, danos ou corrosão antes da reutilização.

Notas importantes de aplicação

Um protetor de flange de aço inoxidável é uma cobertura protetora externa. Não é uma braçadeira de reparo de retenção de pressão e não substitui a junta do flange, os parafusos ou os procedimentos de manutenção da tubulação.

Se a aplicação exigir especificamente difusão de spray, supressão de névoa, construção de malha interna ou desempenho verificado de proteção contra spray, esses requisitos devem ser declarados na consulta. Uma configuração de protetor de flange com revestimento de malha separada pode ser mais apropriada, dependendo da especificação do projeto.

Perguntas frequentes

Que informações são necessárias para fabricar um protetor de flange de aço inoxidável personalizado?

Forneça o padrão do flange, tamanho nominal, designação de pressão, diâmetro externo do flange, largura montada, diâmetro externo do tubo e quantidade necessária. Desenhos e fotografias são recomendados para instalações fora do padrão.

Os protetores de flange de aço inoxidável podem ser feitos para flanges ANSI, DIN ou JIS?

Sim, o dimensionamento personalizado pode ser analisado quando o padrão e as dimensões corretos do flange forem fornecidos. As dimensões do protetor devem ser confirmadas a partir da conexão real ou do desenho do flange aprovado.

Esses protetores são iguais aos escudos contra spray de flange de malha de aço inoxidável?

Não. Este produto é definido por sua carcaça metálica de cobertura total moldada. Os escudos contra spray com revestimento de malha incluem uma estrutura de malha interna adicional e devem ser tratados como uma configuração de produto separada.

Os protetores de flange de aço inoxidável são removíveis?

Sim. O corpo articulado e o fechamento por trava permitem que o protetor seja aberto e removido durante a inspeção e manutenção planejadas.

O mesmo protetor pode ser usado em uma válvula?

A proteção da válvula normalmente requer consideração separada do corpo da válvula, conexões de flange, alça ou atuador. Protetores de flange individuais podem ser usados em conexões de válvula, enquanto a proteção completa da válvula requer um design dedicado.

Solicite um orçamento de protetor de flange de aço inoxidável personalizado

Envie para a BSTFLEX o desenho do seu flange, padrão, tamanho, designação de pressão e dimensões medidas. Inclua o meio de processo, temperatura de operação, pressão, quantidade necessária e quaisquer requisitos de material ou documentação.

Para instalações fora do padrão, anexe fotografias frontais e laterais mostrando a conexão completa e o equipamento ao redor.

Solicite um orçamento para protetores de flange de aço inoxidável ou envie seus desenhos e especificações por e-mail para sales@pkfiresleeve.com.
