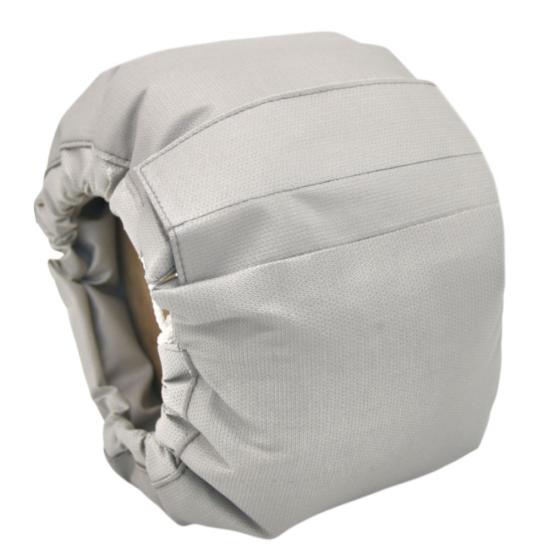

As capas de isolamento de flange removíveis BSTFLEX são fabricadas sob medida de acordo com o diâmetro do flange, tamanho do tubo, projeção do parafuso e espaço de instalação disponível. A construção multicamadas reutilizável ajuda a controlar a perda de calor e a temperatura da superfície exposta, permitindo que a junta do flange seja aberta para inspeção ou manutenção sem destruir o isolamento.
pedido (moq):
1Uma capa de isolamento de flange removível é uma jaqueta térmica feita sob medida, projetada para conexões de flange parafusadas em sistemas de tubulação industrial. Ela fecha a lacuna de isolamento ao redor do corpo do flange, parafusos e isolamento de tubo adjacente, preservando o acesso à junta para inspeção, aperto, manutenção ou substituição.
A BSTFLEX fabrica cada capa de flange de acordo com as dimensões reais do equipamento, em vez de um formato de estoque padrão. Os clientes podem enviar um desenho, folha de medição, fotografias ou uma amostra física. A geometria da capa, a espessura do isolamento, o sistema de tecido e o arranjo de fixação são então selecionados de acordo com a temperatura de operação, ambiente de serviço e requisitos de manutenção.
As conexões de flange são frequentemente deixadas expostas porque o isolamento rígido é difícil de remover e reinstalar ao redor de parafusos e perfis irregulares. Um flange quente descoberto pode se tornar uma fonte concentrada de perda de calor e criar uma superfície quente próxima a operadores, cabos ou equipamentos próximos.
Uma capa de isolamento removível devidamente ajustada fornece cobertura térmica sem vedar permanentemente a junta. Quando a manutenção é necessária, os fixadores podem ser liberados e a capa completa removida. Após a conclusão do trabalho, a mesma capa pode normalmente ser instalada novamente, evitando cortes e substituições repetidas do isolamento convencional.
O diâmetro externo por si só não é suficiente para fabricar uma capa de flange confiável. O comprimento do parafuso, a espessura do isolamento do tubo, a largura do flange, as conexões adjacentes e a folga de instalação podem afetar o padrão final. A BSTFLEX revisa o conjunto completo antes de confirmar a construção.

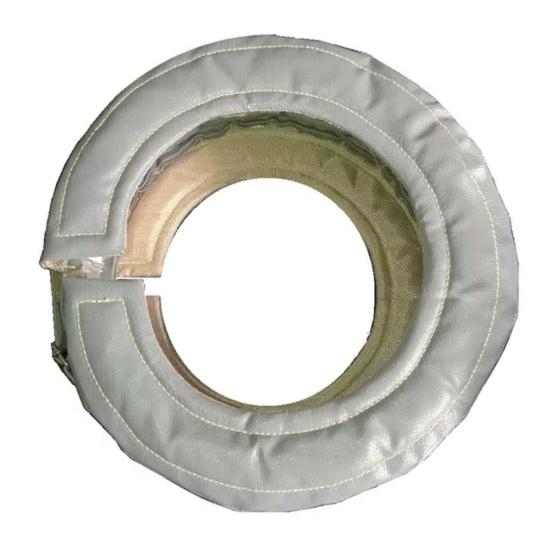

A capa pode ser fabricada como uma jaqueta envolvente de peça única ou como uma construção dividida quando o acesso é limitado. Aberturas, sobreposições, bordas reforçadas e recortes locais podem ser incorporados para suportes, drenos, instrumentos ou tubulações próximas. Etiquetas de identificação também podem ser adicionadas quando uma planta utiliza muitas capas semelhantes.
| Seção da capa | Opções de materiais disponíveis | Considerações de seleção |
|---|---|---|

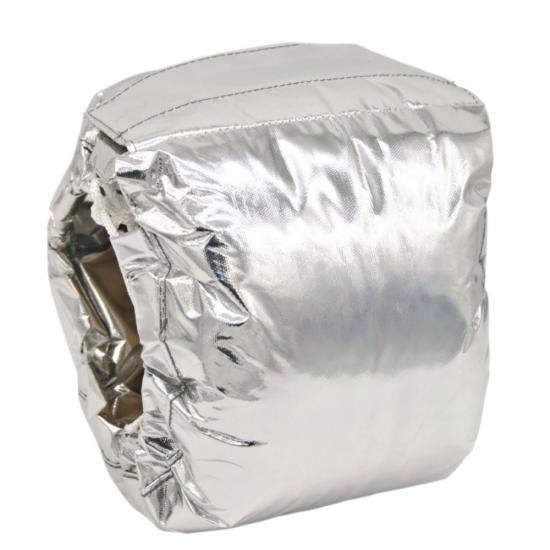

| Capa externa | Fibra de vidro revestida com silicone, PFibra de vidro revestida com TFE, fibra de vidro aluminizada ou outros tecidos revestidos resistentes ao calor | Clima, óleo, umidade, abrasão, calor radiante e condições de limpeza |
| Núcleo de isolamento | Manta de agulhados de fibra de vidro, manta de agulhados de sílica, isolamento de fibra cerâmica ou isolamento à base de aerogel | Temperatura de operação, espessura necessária, folga disponível e alvo térmico |
| Revestimento da face quente | Tecido de fibra de vidro, tecido de sílica, folha de aço inoxidável ou malha de aço inoxidável | Temperatura de contato direto, vibração, abrasão e ambiente de processo |
| Sistema de fixação | Argolas em D e tiras, ganchos de aço inoxidável e fio de amarração, molas, fivelas ou outros fechos removíveis | Espaço de instalação, frequência de remoção, vibração e temperatura de exposição |
| Reforço | Malha de aço inoxidável, costuras reforçadas, proteção de borda, pinos de acolchoamento ou ferragens de suporte | Tamanho da capa, orientação, movimento e carga mecânica |
As classificações de temperatura do material não podem ser aplicadas à capa acabada sem revisar o conjunto completo. O tecido externo, o núcleo de isolamento, o revestimento, a linha, os fixadores e o método de instalação devem trabalhar juntos sob as condições reais de serviço.
A BSTFLEX pode fabricar capas de isolamento para flanges de face elevada, flanges de face plana, uniões de tubos e outras conexões parafusadas. Os projetos podem ser adaptados para trechos de tubulação horizontal, tubulação vertical, conjuntos de válvulas de acoplamento próximo e flanges posicionados perto de paredes, suportes ou outros equipamentos.
Informações precisas do projeto ajudam a evitar interferências com parafusos, suportes e equipamentos próximos. Para uma nova capa de isolamento de flange, forneça o máximo possível dos seguintes detalhes:
Para montagens complexas, uma fotografia com dimensões marcadas ou um desenho dimensional simples é geralmente mais útil do que apenas o tamanho do flange. A BSTFLEX também pode trabalhar a partir de uma amostra aprovada quando pedidos repetidos exigem um ajuste consistente.
O método de fixação deve corresponder tanto à temperatura de trabalho quanto à forma como as equipes de manutenção manuseiam a capa. Argolas em D com tiras fornecem tensão ajustável e são adequadas para muitas aplicações industriais gerais. Ganchos de aço inoxidável, arame de amarração e molas estão disponíveis onde temperaturas mais altas, vibração ou acesso frequente exigem um fechamento totalmente metálico.

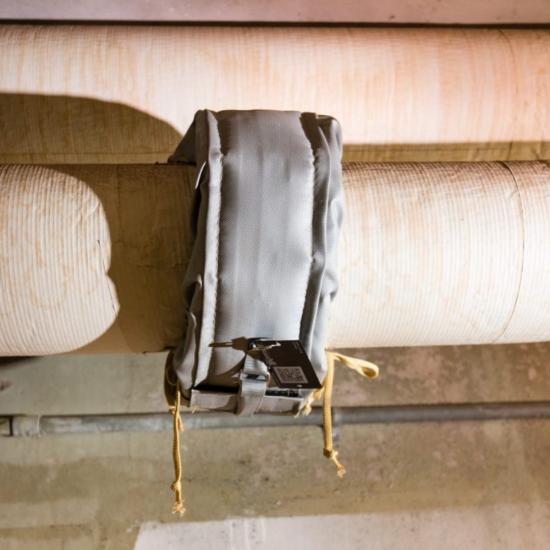

O padrão pode incluir abas de sobreposição ao redor das aberturas dos tubos para reduzir lacunas expostas. Abas de puxar reforçadas e fechamentos claramente posicionados podem simplificar a remoção ao usar luvas industriais. Onde a orientação importa, etiquetas permanentes podem identificar o número do equipamento, direção do fluxo ou posição de instalação.
Uma capa de isolamento de flange e uma proteção de flange servem a propósitos diferentes. A capa de isolamento é um produto térmico multicamadas destinado a reduzir a transferência de calor e fornecer acesso removível. Uma proteção de flange ou escudo contra respingos é projetada principalmente para ajudar a conter ou indicar vazamentos de uma conexão de flange pressurizada.
Um produto não deve ser tratado automaticamente como um substituto para o outro. Se um projeto exigir isolamento térmico e proteção contra vazamentos, o design deve ser revisado em relação ao meio de processo, pressão, drenagem, requisitos de inspeção e procedimentos de segurança.
A BSTFLEX suporta protótipos únicos, capas de reposição e produção OEM repetida. As capas podem ser fabricadas a partir de desenhos do cliente, medições no local, fotografias, modelos ou amostras aprovadas. Para programas repetidos, números de peça, etiquetas de identificação e requisitos de embalagem podem ser incorporados à especificação de produção.
Projetos de reposição devem incluir informações sobre a construção da capa anterior e o motivo da substituição. Danos por calor, exposição química, fixadores rasgados, ajuste inadequado ou acesso limitado para manutenção podem exigir um material ou padrão diferente em vez de uma cópia direta.
Elas são normalmente feitas sob encomenda porque o diâmetro do flange, a projeção do parafuso, o isolamento do tubo e a folga de instalação diferem entre os sistemas. Dados de flange padrão podem ser usados como ponto de partida, mas a montagem instalada deve ser verificada antes da produção.
Sim. O produto é projetado para ser aberto e reinstalado durante a inspeção ou manutenção. A vida útil real depende da temperatura, manuseio, contaminação, danos mecânicos e se os materiais selecionados correspondem ao ambiente operacional.
Sim, mas uma jaqueta combinada de válvula e flange nem sempre é o melhor arranjo. Capas separadas podem proporcionar um acesso mais rápido a um componente, enquanto uma capa combinada pode reduzir costuras e vãos expostos. A BSTFLEX pode analisar ambas as opções a partir do desenho do equipamento.
Sim. Projetos para áreas externas podem usar tecidos externos resistentes às intempéries, costuras protegidas, detalhes de drenagem e fechos adequados. A capa finalizada ainda deve ser instalada de modo que a água não possa se acumular dentro do sistema de isolamento.
Em compras industriais, esses termos são frequentemente usados para o mesmo tipo geral de isolamento flexível removível. Capa de isolamento de flange é o nome de produto mais claro, pois identifica tanto o componente isolado quanto a função do produto.
Sim. Uma amostra utilizável pode ajudar a confirmar o formato, os fechos e a sequência de instalação. Quaisquer problemas de ajuste conhecidos ou áreas danificadas devem ser identificados para que não sejam repetidos na nova capa.
Envie as dimensões do flange, temperatura de operação, quantidade, fotografias e desenhos disponíveis para a BSTFLEX. Analisaremos a construção das camadas, o método de fixação, a folga de instalação e a abordagem de fabricação para sua aplicação.
