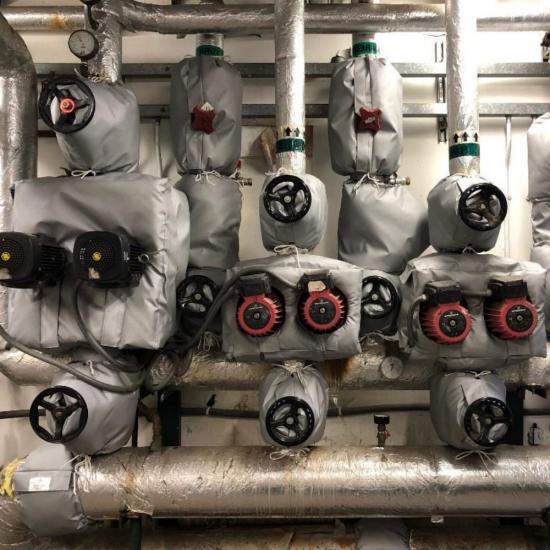

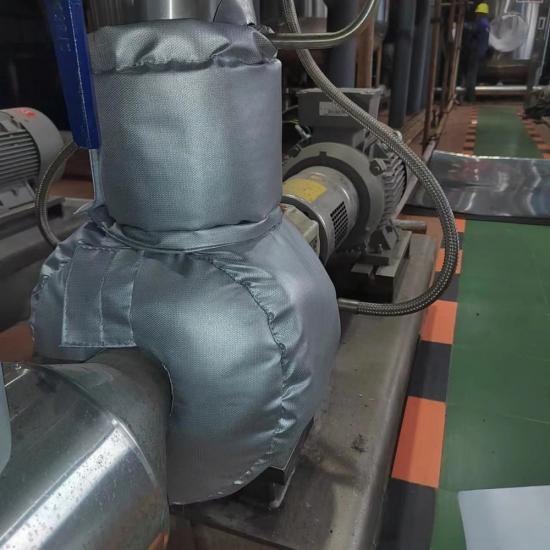

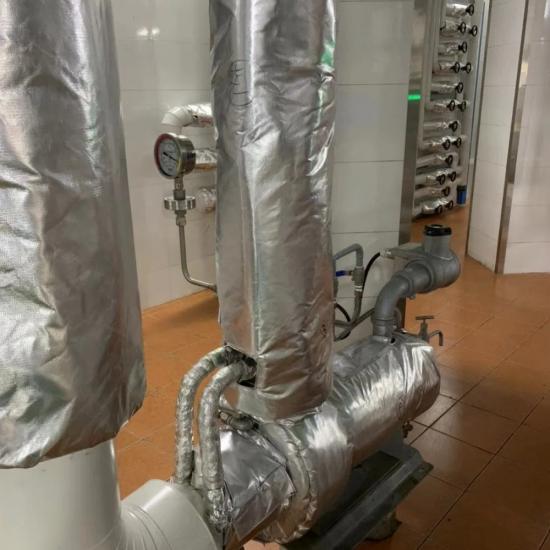

As capas de isolamento térmico removíveis para bombas BSTFLEX são feitas sob medida para bombas industriais que operam com fluidos de processo aquecidos. Cada capa reutilizável é moldada em torno da carcaça da bomba, das conexões de sucção e descarga, suportes e pontos de manutenção, ajudando a reduzir a perda de calor exposta, mantendo vedações, rolamentos, acoplamentos e outras áreas de manutenção acessíveis.
pedido (moq):
1A BSTFLEX fabrica capas de isolamento removíveis para bombas industriais que transportam condensado de vapor, óleo térmico, asfalto, resina, adesivos, produtos químicos e outros meios de processo sensíveis à temperatura. Cada capa é feita de acordo com a geometria real da bomba, não sendo selecionada a partir de um tamanho de estoque geral.
A capa ajusta-se à parte isolada da carcaça da bomba e às conexões associadas, permitindo o acesso planejado a vedações, rolamentos, drenos, respiros, áreas de acoplamento e pontos de montagem. Uma construção removível pode ser aberta durante a manutenção e instalada novamente sem a necessidade de cortar e reconstruir o isolamento convencional.
As bombas combinam carcaças curvas, conexões flangeadas, pés de suporte, penetrações de eixo e tubulações próximas em um espaço compacto. Essas características tornam o isolamento rígido difícil de ajustar e inconveniente de remover. Deixar a carcaça da bomba exposta, no entanto, pode criar uma interrupção em uma linha de processo que, de outra forma, estaria isolada.
Uma jaqueta de isolamento de bomba personalizada segue o perfil do equipamento enquanto separa as áreas que devem permanecer acessíveis. Dependendo da bomba e do procedimento de manutenção, o sistema final pode usar uma capa envolvente ou várias seções numeradas. Capas divididas são úteis quando os técnicos precisam remover a seção da carcaça sem perturbar o isolamento ao redor das conexões de sucção e descarga.
O limite do isolamento deve ser confirmado antes da fabricação. Motores elétricos, aberturas de ventilação, proteções de acoplamento, caixas de rolamentos, vedações mecânicas e outros componentes sensíveis ao calor ou móveis não devem ser cobertos, a menos que o fabricante do equipamento e o engenheiro do projeto tenham aprovado o arranjo.
Capas de isolamento removíveis para bombas são usadas onde a carcaça da bomba opera acima ou abaixo da temperatura ambiente e deve permanecer disponível para inspeção. Aplicações comuns incluem:
Este produto destina-se ao isolamento de equipamentos industriais. Não é uma capa para bomba de poço doméstica, gabinete de bomba de piscina, manta acústica para bomba de calor ou bolsa de proteção contra congelamento autoaquecida. Aplicações que requerem aquecimento ativo devem usar um sistema de aquecimento ou rastreamento térmico projetado separadamente.
O sistema de camadas final é selecionado de acordo com a temperatura de operação, o meio da bomba, o ambiente de instalação, a folga disponível e a frequência de remoção. Uma capa de isolamento de bomba removível típica inclui uma camada protetora externa, um núcleo de isolamento térmico, um revestimento de face quente e ferragens de fixação reutilizáveis.
| Camada ou Componente | Típico Opções | Objetivo do Projeto |
|---|---|---|
| Capa protetora externa | Fibra de vidro revestida com silicone, fibra de vidro revestida com PTFE, fibra de vidro aluminizada ou outros tecidos resistentes ao calor revestidos | Protege o isolamento contra manuseio, umidade, óleo, clima e contaminação do local |
| Núcleo de isolamento | Manta de fibra de vidro agulhada, manta de sílica agulhada, isolamento de fibra cerâmica ou isolamento à base de aerogel | Fornece a resistência térmica necessária dentro da espessura permitida |
| Revestimento interno | Tecido de fibra de vidro, tecido de sílica, folha de aço inoxidável ou malha de aço inoxidável | Contém o isolamento e fica voltado para a superfície quente do equipamento |
| Fechos | Argolas em D e tiras, ganchos de aço inoxidável, arame de amarração, molas, fivelas ou outros fixadores removíveis | Fixa as seções moldadas e permite a remoção repetida |
| Reforço | Pinos de acolchoamento, malha de aço inoxidável, costuras reforçadas, proteção de bordas e remendos de desgaste local | Mantém a posição da camada ao redor de superfícies curvas e irregulares |
A capacidade de temperatura deve ser avaliada como um conjunto completo. O tecido, o núcleo de isolamento, o revestimento, a linha de costura, os fixadores e as folgas influenciam se uma construção é adequada para uma bomba específica.
Uma capa de bomba geralmente precisa de mais detalhes de padrão do que uma simples jaqueta de tubo ou flange. A carcaça pode ter diâmetros diferentes em cada lado, e a abertura do lado do motor deve encaixar ao redor do eixo ou da área de vedação sem entrar em contato com peças móveis. Bujões de drenagem, aberturas, conexões de pressão e placas de identificação também podem precisar permanecer visíveis.
A BSTFLEX pode dividir a capa em seções individuais para a carcaça, conexão de sucção e conexão de descarga. Abas sobrepostas podem reduzir as lacunas entre as seções, permitindo que uma parte seja removida independentemente. Etiquetas permanentes podem identificar o número do equipamento, a seção da capa e a direção da instalação.
Um desenho dimensional é preferível para uma nova jaqueta de isolamento de bomba. Quando um desenho não estiver disponível, fotografias e medições de campo podem ser usadas para o desenvolvimento preliminar do padrão. Por favor, forneça:
As fotografias devem mostrar a bomba pela frente, por trás, de ambos os lados e por cima. Marque o limite de isolamento pretendido diretamente em uma fotografia quando houver qualquer incerteza sobre quais componentes devem permanecer fora da capa.
O arranjo de fechamento depende da temperatura, vibração, espaço disponível e da frequência com que a capa será aberta. Argolas em D e tiras fornecem tensão ajustável para muitas bombas industriais gerais. Ganchos de aço inoxidável, molas e arame de amarração podem ser selecionados onde um sistema de fixação totalmente metálico for preferido.
Os fechos devem ser posicionados onde o pessoal de manutenção possa alcançá-los com segurança. Eles não devem ser colocados contra uma parede, abaixo da bomba ou próximo a equipamentos rotativos. Abas de puxar reforçadas podem ser adicionadas para simplificar o manuseio quando os trabalhadores usam luvas de proteção.
A bomba deve ser desligada e tornada segura de acordo com o procedimento da planta antes de remover ou instalar a capa. Após a instalação, confirme se a jaqueta não restringe o eixo, o acoplamento, o fluxo de ar de resfriamento, o caminho de drenagem ou o acesso necessário para verificações de rotina.
Durante a manutenção planejada, inspecione a capa quanto a isolamento contaminado, costuras danificadas, ferragens soltas e deterioração relacionada ao calor. Um núcleo de isolamento úmido ou quimicamente contaminado deve ser investigado em vez de simplesmente coberto novamente. A bomba e a tubulação também devem ser verificadas quanto a vazamentos antes da reinstalação.
Isolar uma carcaça de bomba exposta pode ajudar a reduzir a transferência de calor indesejada entre o processo e o espaço de trabalho ao redor. Para meios aquecidos, a capa pode apoiar a retenção de calor através do corpo da bomba. Também pode reduzir a exposição direta a superfícies quentes em áreas industriais ocupadas.
O resultado térmico real depende da temperatura da superfície, condições ambientais, tipo de isolamento, espessura, cobertura e qualidade da instalação. Onde uma temperatura de superfície externa específica ou valor de perda de calor for necessário, forneça as condições de projeto para que a construção possa ser revisada em relação à meta do projeto.
A BSTFLEX oferece suporte a protótipos, pequenas quantidades de projeto e fornecimento OEM recorrente. As capas podem ser produzidas a partir de desenhos de engenharia, medições de campo, modelos de papelão ou tecido, fotografias ou uma amostra física aprovada. Números de peça, etiquetas de seção, identificação do cliente e requisitos de embalagem podem ser incorporados para programas recorrentes.
Para trabalhos de substituição, explique por que a capa anterior está sendo substituída. Uma cópia direta pode não resolver problemas causados por folgas incorretas, fechos inacessíveis, contaminação, peso excessivo ou um limite de isolamento inadequado. Fotografias da capa instalada e removida ajudam a identificar as mudanças de design necessárias.
Normalmente, a capa é projetada em torno da carcaça da bomba e das seções quentes aprovadas, em vez do motor elétrico. A ventilação do motor, rolamentos, acoplamentos, vedações e componentes móveis devem permanecer livres, a menos que o fabricante do equipamento tenha aprovado outro arranjo.
Apenas quando a geometria externa, as posições de conexão e os pontos de acesso necessários forem suficientemente semelhantes. Para um ajuste confiável, cada modelo de bomba ou grupo dimensional deve ser analisado separadamente.
Sim. Os flanges podem ser incorporados à capa principal ou isolados com capas de flange removíveis separadas. Seções separadas geralmente oferecem acesso mais conveniente quando apenas uma conexão requer manutenção.
Construções para uso externo estão disponíveis com tecidos externos adequados, costuras protegidas e considerações de drenagem. A resistência às intempéries depende do projeto completo, não apenas do revestimento do tecido, portanto, a orientação e os pontos de entrada de água devem ser analisados.
O isolamento retarda a transferência de calor, mas não gera calor. Onde condições de congelamento forem possíveis, o sistema pode exigir um traçado de calor projetado corretamente ou outra fonte de calor ativa, além da capa de isolamento removível.
Sim. Envie uma amostra sem danos ou uma amostra com as áreas danificadas claramente identificadas. A confirmação dimensional ainda é recomendada, pois capas mais antigas podem ter esticado, encolhido ou sido alteradas durante o serviço.
Envie o desenho da bomba, modelo do equipamento, temperatura de operação, quantidade e fotografias para a BSTFLEX. Analisaremos o limite de isolamento, layout da seção, materiais, método de fixação e acesso para manutenção antes de confirmar a especificação de fabricação.
