Manga de Fibra de Carbono Unidirecional

Reforço longitudinal de fibra de carbono em uma pré-forma tubular flexível para eixos, tubos e componentes moldados de compósitos.

Visão Geral do Produto

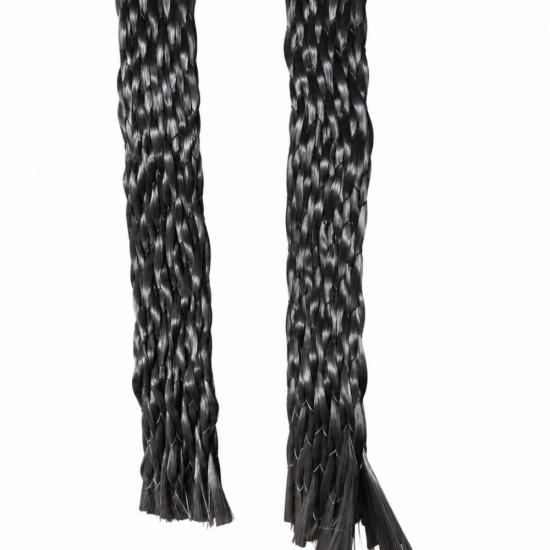

A Manga de Fibra de Carbono Unidirecional BSTFLEX posiciona os fios principais de fibra de carbono ao longo do comprimento de uma pré-forma tubular. Fios de suporte mais finos mantêm o formato da manga enquanto ela é colocada sobre um mandril ou peça. A construção permite que os fabricantes organizem o reforço axial ao redor de um tubo ou de uma seção transversal variável sem precisar formar um tubo a partir de uma folha plana. É fornecida como um reforço têxtil seco para laminação de compósitos; as propriedades finais dependem do laminado completo e do processo de fabricação.

Projetado em Torno da Direção da Carga

Para uma peça que requer fibras de carbono percorrendo de ponta a ponta, uma manga unidirecional oferece uma maneira tubular de colocar os fios principais na direção de 0 graus, ou axial. Os fios de suporte estabilizam o tecido, mas não devem ser tratados como um substituto para uma camada de reforço circunferencial ou torcional projetada.

Um laminado pode combinar reforço axial com outras orientações de fibra quando o carregamento exigir. A manga deve ser selecionada de acordo com a geometria real da peça, o caso de carga, a resina e o cronograma de cura. A resistência ou rigidez final não pode ser especificada apenas pela manga seca.

Ajuste em Peças Retas e Moldadas

A forma tubular pode ser testada em seções retas, cônicas e transições. Um diâmetro nominal da manga não estabelece por si só o ajuste instalado: a construção dos fios de suporte, o formato do mandril e a tensão de colocação também importam. Para componentes com vários diâmetros, envie um desenho mostrando as seções menor e maior e o comprimento de cada transição. Um teste de ajuste físico pode confirmar a cobertura e o comprimento de corte antes de um pedido OEM.

Onde Pode Ser Usado

• Reforço axial em tubos, eixos e perfis ocos de compósitos
• Laminação sobre mandris cônicos ou peças com seções transversais variáveis
• Reforço longitudinal local em componentes de equipamentos industriais e esportivos
• Protótipos e montagens de compósitos de produção repetida que requerem uma pré-forma tubular

Informações para Especificar

Para uma cotação útil, forneça o grau do fio de carbono ou o tamanho do tow se for controlado pelo seu projeto, diâmetros nominais e instalados, peso de fibra necessário, requisitos de fios de suporte, comprimento do rolo ou de corte e a embalagem desejada. Diga-nos se a manga será colocada sobre um mandril nu ou sobre outra camada de reforço e identifique o sistema de resina pretendido.

A BSTFLEX pode discutir uma construção personalizada ou amostra de acordo com esses requisitos. O grau do fio, a faixa de diâmetro, o peso, a expansão e os valores mecânicos devem ser documentados para a variante de produto selecionada após a confirmação; valores de um fornecedor diferente ou de uma trança biaxial não definem esta manga.

Escolha a Arquitetura de Fibra que se Adapta à Peça

A tabela identifica a colocação da fibra. O projetista do laminado deve determinar a laminação completa e verificar a peça curada para o serviço pretendido.

Perguntas de Compradores de Compósitos

Este é um tubo de fibra de carbono acabado?

Não. Este produto é uma manga de fibra de carbono seca para processamento subsequente de compósitos. Requer um sistema de resina apropriado e uma laminação e cura validadas.

Pode substituir uma trança de fibra de carbono biaxial?

Isso depende das cargas. As duas construções colocam suas fibras principais em direções diferentes. Um projeto que precise de reforço de aro ou torcional pode exigir camadas adicionais.

O que devo enviar para uma amostra personalizada?

Envie um desenho ou amostra, o perfil completo do diâmetro, comprimento acabado, requisito de fio de carbono, peso de fibra alvo, processo de resina e quantidade de teste. Inclua a demanda anual se precisar de uma cotação de fornecimento OEM.

Discuta uma Construção de Manga OEM

Compartilhe a geometria da peça e a direção da fibra necessária com a BSTFLEX. Analisaremos a construção da manga e os requisitos de amostra antes de cotar o fornecimento de produção.
