Manga de Fibra de Vidro Unidirecional

Reforço de fibra de vidro axial em forma tubular para peças compostas com secções transversais retas, cónicas ou variáveis.

Visão Geral do Produto

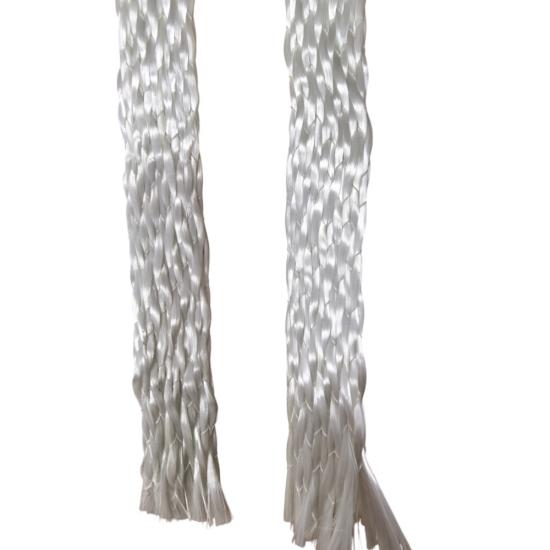

A Manga de Fibra de Vidro Unidirecional BSTFLEX é um reforço tubular seco com os seus fios principais de fibra de vidro dispostos ao longo do comprimento da manga. Fios de suporte finos mantêm as fibras longitudinais num tubo flexível, permitindo aos fabricantes colocar o reforço à volta de um mandril ou de uma peça existente sem cortar e unir uma folha plana. A manga destina-se ao fabrico de compósitos impregnados com resina, onde o reforço na direção longitudinal faz parte do design do laminado. O diâmetro, o peso da fibra, a construção do fio de suporte e o comprimento de fornecimento podem ser especificados para o projeto.

Orientação e Construção da Fibra

Numa manga trançada biaxial convencional, os fios principais cruzam-se num ângulo. Nesta construção unidirecional, os fios principais de fibra de vidro seguem o eixo da peça. Fios de suporte mais pequenos estabilizam a pré-forma tubular durante o manuseamento e a estratificação. Esta disposição é útil quando o design do laminado exige uma parte substancial de fibras na direção de 0 graus.

O diâmetro instalado, a cobertura e o alinhamento da fibra dependem da construção especificada e da forma da peça. Para um componente cónico ou curvo, o ajuste experimental é a melhor forma de confirmar a cobertura e o comprimento de corte necessário antes da produção.

Aplicações Típicas

• Reforço longitudinal de tubos, varetas e perfis ocos de compósito
• Estratificação de compósito sobre eixos cónicos e mandris moldados
• Reforço axial local em artigos desportivos, componentes industriais e montagens personalizadas
• Protótipos e produção OEM onde uma pré-forma tubular de fibra de vidro simplifica a colocação da fibra

A resistência e as condições de serviço da peça acabada dependem do laminado completo, do sistema de resina, do processo de cura e dos testes de validação.

Selecionar a Manga Correta

Comece pelo diâmetro da peça nos seus pontos mais pequenos e maiores, o seu comprimento total e a direção das cargas. Especifique o tipo de fibra de vidro ou fio necessário se o seu design o controlar. Forneça também o peso alvo da fibra ou peso por área, o conteúdo permitido de fios de suporte e a resina e o processo de fabrico pretendidos.

O acabamento (sizing) da fibra de vidro deve adequar-se à resina selecionada. Confirme a impregnação, a maleabilidade, a compactação e as propriedades do laminado curado com uma amostra representativa. Se o design necessitar de fibras equilibradas à volta da circunferência em vez de um reforço predominantemente axial, compare com a nossa manga de fibra de vidro trançada biaxial. Para uma fibra de reforço diferente, consulte as nossas mangas trançadas de fibra de carbono.

Fornecimento Personalizado para Fabrico de Compósitos

A BSTFLEX pode analisar um desenho, amostra ou requisito de estratificação de fibra para orçamentar uma construção de manga adequada. Discuta o diâmetro nominal, tolerância de diâmetro, fio de vidro, disposição do fio de suporte, peso da fibra, comprimento do rolo ou de corte, embalagem e volume previsto ao solicitar uma cotação OEM. As especificações de produção e os dados de teste devem ser acordados para a construção selecionada antes de serem adicionados a uma ficha técnica do projeto.

Perguntas Comuns

Isto é o mesmo que uma manga trançada de fibra de vidro comum?

Não. A característica definidora aqui é a orientação longitudinal das fibras de vidro de reforço principais. Uma trança biaxial padrão tem as suas fibras principais a cruzar-se em ângulos de trança. A orientação necessária depende das cargas na peça acabada.

A manga é fornecida como um tubo de compósito acabado?

Não. É uma pré-forma de fibra seca para incorporação numa estratificação de compósito. A seleção da resina, a impregnação e a cura são determinadas pelo processo de fabrico do cliente.

Que informação é necessária para uma cotação?

Envie o desenho da peça ou as dimensões do mandril, diâmetros mínimo e máximo, comprimento, especificação da fibra de vidro, se necessário, peso alvo da fibra, sistema de resina, quantidade de teste e utilização anual esperada.

Solicitar uma Amostra ou Cotação OEM

Diga à BSTFLEX o que a manga deve encaixar e como o compósito acabado será feito. Podemos usar essa informação para discutir uma construção e uma amostra para os seus testes de estratificação.
