Manga de fibra de carbono biaxial versus unidirecional: qual direção de fibra sua laminação precisa?
Duas mangas podem parecer semelhantes antes da aplicação da resina e comportar-se de maneira muito diferente após a cura. A questão é onde as fibras de carbono principais se encontram. Em uma trança biaxial, elas se cruzam ao redor do tubo em duas direções diagonais. Em uma manga unidirecional, as fibras de carbono principais correm ao longo da peça. Alguns pequenos fios de sustentação podem manter uma manga unidirecional unida, mas não devem ser confundidos com as fibras axiais que suportam a carga.
| Ponto de seleção | Manga de carbono biaxial | Unidirecionalmanga de carbono final |
|---|---|---|
| Caminho principal da fibra de carbono | Duas direções diagonais que se cruzam ao redor do tubo | Principalmente ao longo do eixo do tubo |
| Por que um designer pode especificá-lo | Reforço diagonal em um laminado tubular | Reforço longitudinal em um laminado tubular |
| questão de adequação | Como o diâmetro de instalação, o ângulo e a área de cobertura se alteram em conjunto? | Como os fios axiais são mantidos em posição à medida que o diâmetro muda? |
| Página BSTFLEX | Mangas trançadas de fibra de carbono | Solicite a especificação separada da manga de fibra de carbono unidirecional. |
Comece com o caso de carga.
Se a especificação do laminado exigir fibras diagonais, uma manga biaxial pode posicionar esse reforço ao redor da circunferência, sem a necessidade da costura longitudinal de uma peça plana cortada. Se a especificação exigir principalmente fibras ao longo da peça, uma manga axial utiliza um material inicial diferente. Nenhuma das duas construções fornece automaticamente todas as direções de fibra necessárias para um eixo ou tubo acabado. Os projetistas podem combinar camadas, orientações e materiais para atender às especificações da peça.
Os termos "mais forte" e "mais fraco" não são um atalho útil aqui. Rigidez, comportamento torsional e outras propriedades pertencem a um laminado específico e a uma configuração de teste definida. Resina, teor de fibra, geometria, processo e orientação da fibra são fatores importantes. Primeiro, pergunte sobre a arquitetura e, em seguida, valide a estrutura proposta na peça finalizada.
Verifique o que acontece em um cone.
Uma trança biaxial se abre à medida que é comprimida longitudinalmente. Alterar o diâmetro de instalação também altera seu comprimento e o ângulo local das fibras. Para um mandril cônico, examine a cobertura nas extremidades maior e menor, em vez de presumir que o ângulo impresso para uma luva sem ajuste permaneça constante em toda a extensão.

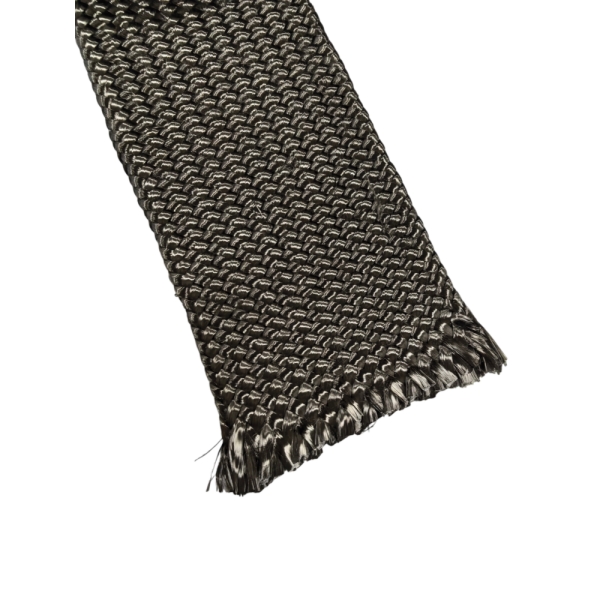

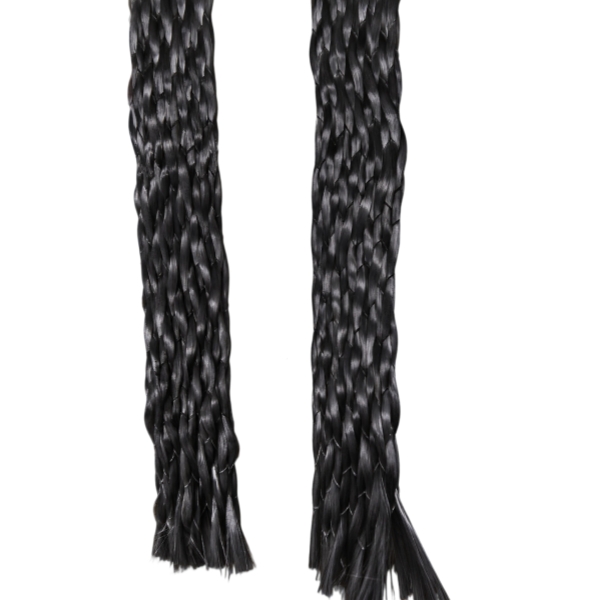

Uma manga unidirecional tem uma função diferente: manter suas fibras principais alinhadas aproximadamente ao longo do eixo enquanto se adapta ao formato. A construção e os fios de sustentação variam de acordo com o fornecedor. Pergunte como o produto específico acomoda mudanças de diâmetro, como as fibras axiais são distribuídas e se os fios de manuseio são compatíveis com o processo planejado.
Questões para a revisão do desenho
- Quais são os casos de carregamento e as orientações das fibras especificadas na tabela de laminados?
- Quais são os diâmetros externos mínimo e máximo onde a manga ficará posicionada?
- Existem curvas, ressaltos ou conexões pelas quais a luva deve passar durante a instalação?
- Que resina, método de impregnação e dimensões de cura desejadas serão utilizadas?
- São necessárias várias camadas ou uma combinação de reforço axial e diagonal?
BSTFLEX'spágina do produto biaxialA lista apresenta os modelos atuais do catálogo. Para reforço axial, solicite os detalhes específicos do produto unidirecional e compare ambas as construções em um mandril de amostra antes de aprovar a laminação de produção.
