Fita de vedação tipo Tadpole de bulbo duplo: design, ajuste e seleção de material

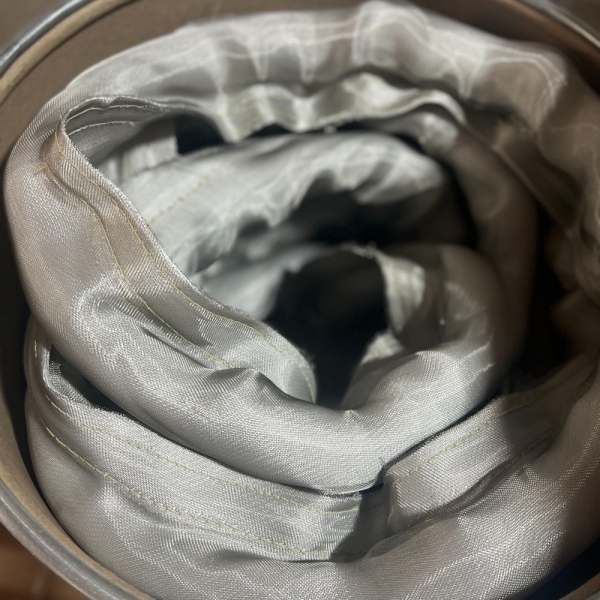

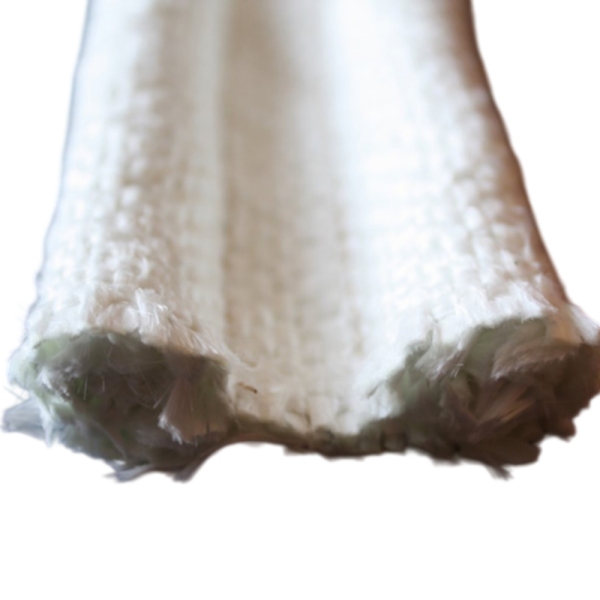

Uma fita de vedação tadpole de bulbo duplo possui dois bulbos de vedação compressíveis conectados por uma trama têxtil plana. Os dois bulbos fornecem posições de contato separadas dentro de um único perfil, enquanto a seção de conexão estabelece o espaçamento entre eles e pode fornecer uma área de montagem onde o projeto do equipamento permitir.

Esta construção deve ser considerada quando uma porta ou painel industrial requer duas trilhas de vedação definidas. Não é simplesmente uma versão mais espessa de uma vedação tadpole padrão, e adicionar um segundo bulbo não melhora automaticamente todas as juntas. Ambos os bulbos precisam de superfícies de contato adequadas, a altura de instalação correta e carga de fechamento suficiente.

Para projetos de OEM e substituição, comece pela seção transversal da junta. Uma vez estabelecidas as posições de contato, o tecido de cobertura, os núcleos internos e os detalhes de fixação podem ser selecionados em torno da instalação real.

Bulbo Duplo, Bulbo Único e Cauda Dupla: Leia a Seção Transversal

As palavras “bulbo duplo” descrevem o número de bulbos de vedação, não o número de camadas de tecido ou caudas de montagem. Esta distinção deve estar visível no desenho antes que dimensões ou materiais sejam discutidos.

Um perfil de cauda dupla não fornece um segundo bulbo. Da mesma forma, duas camadas de tecido em torno de um núcleo ainda formam uma vedação de bulbo único. Especifique o formato com um esboço da seção transversal em vez de confiar apenas no nome do produto.

Quando um Perfil de Dois Bulbos Faz Sentido?

O ponto de partida mais claro é um desenho de equipamento existente que já especifica dois bulbos. Uma substituição deve preservar os locais de contato e a geometria de montagem necessários, a menos que uma revisão de engenharia suporte uma alteração.

Para um novo projeto, uma vedação tadpole de bulbo duplo pode ser considerada quando a estrutura fornece duas trilhas de vedação suportadas e o projetista deseja que suas posições relativas sejam definidas por um perfil conectado. A trama de conexão estabelece uma relação entre os bulbos, mas o sistema de retenção ainda deve impedir que o conjunto se desloque.

Verifique a largura disponível, bem como a folga fechada. Um segundo bulbo posicionado além da superfície de acoplamento não pode contribuir com o contato pretendido. Da mesma forma, um bulbo apoiado em uma borda sem suporte pode deformar de forma diferente de um assentado contra uma superfície contínua.

Um segundo bulbo não é um substituto para corrigir uma estrutura distorcida, trinco inadequado ou superfície de vedação danificada. Aborde essas condições antes de selecionar uma vedação maior ou mais complexa.

O Desenho Precisa de Mais do que Dois Diâmetros de Bulbo

Uma especificação de bulbo duplo deve mostrar o perfil não comprimido e sua relação com a junta fechada. As dimensões a seguir fornecem um ponto de partida prático.

O espaçamento centro a centro não é o mesmo que a largura livre da alma. Marque ambos quando o espaço de montagem for restrito. Para uma amostra de substituição desgastada, meça também o equipamento: a compressão permanente pode obscurecer a altura original do bulbo.

Verifique a compressão em ambas as posições de contato

Uma porta com aparência plana ainda pode apresentar folgas diferentes nos dois locais do bulbo. Um bulbo pode entrar em contato com a estrutura antes do outro. Se o primeiro bulbo ficar fortemente comprimido antes que o segundo estabeleça contato, mudar apenas o material pode não resolver o problema.

Avalie os dois locais separadamente e, em seguida, avalie o conjunto como um todo. Registre as alturas livres do bulbo, as alturas instaladas e a carga de fechamento disponível. Onde os bulbos tiverem dimensões ou núcleos diferentes, especifique essas diferenças explicitamente.

A porta deve fornecer a carga necessária para comprimir todas as seções de vedação engatadas. Não presuma que um perfil de bulbo duplo fechará tão facilmente quanto a gaxeta de bulbo único anterior, ou que sua carga necessária será exatamente duas vezes maior. O resultado depende do perfil completo e da geometria da instalação.

Para um novo projeto, uma montagem de teste é mais útil do que julgar a compressão apertando uma amostra solta curta. Use o arranjo de retenção pretendido e verifique o contato ao redor dos cantos, bem como ao longo das seções retas.

Opções de material e núcleo para desenvolvimento personalizado

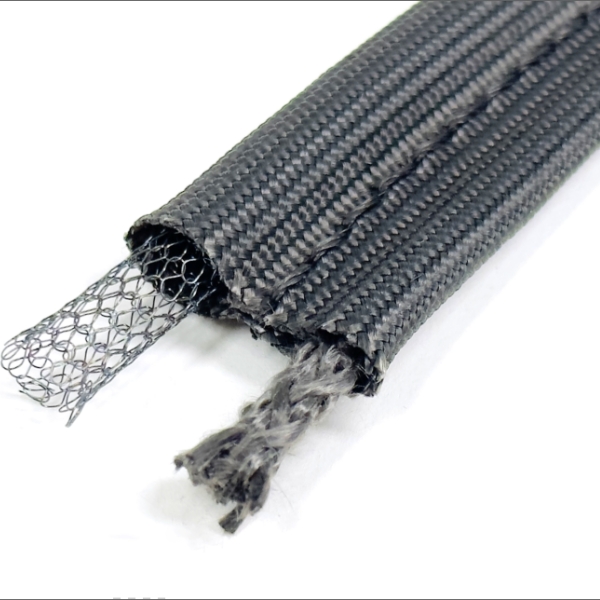

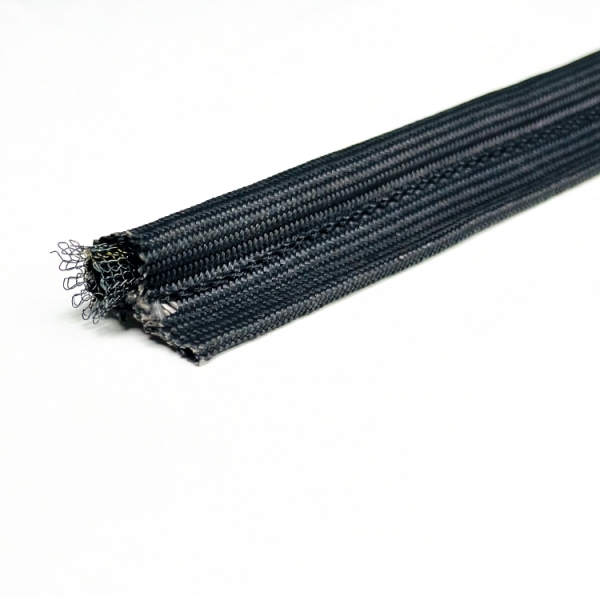

O formato de bulbo duplo não prescreve um único material. Uma gaxeta tadpole de bulbo duplo de fibra de vidro usa uma cobertura têxtil de fibra de vidro, mas a construção interna ainda precisa ser definida. Núcleos de fibra, núcleos de malha reforçada e núcleos metálicos ocos oferecem diferentes pontos de partida de projeto.

Os seguintes produtos BSTFLEX fornecem referências existentes de material e núcleo. Eles não são apresentados como versões padrão de bulbo duplo; o perfil final de dois bulbos deve ser especificado separadamente.

A densidade do núcleo, a construção do fio e a tensão da cobertura podem alterar a resposta à compressão. Os nomes dos materiais, por si só, não estabelecem qual gaxeta acabada é mais macia ou mais durável. Compare as montagens propostas com os mesmos requisitos do equipamento.

A temperatura também deve ser especificada para a gaxeta completa. A cobertura, o núcleo, a costura e qualquer material de revestimento ou fixação exigem revisão. Dois bulbos não duplicam a classificação de temperatura, e um núcleo mais resistente ao calor não elimina as limitações da cobertura externa.

Aplicações Industriais: Combine o Perfil com a Junta

Portas de Fornos Industriais

Em um forno de lote, de cura ou de secagem, considere um perfil de bulbo duplo quando o projeto da porta oferecer duas trilhas de contato adequadas. Revise a capacidade da trava, o movimento do lado da dobradiça e o espaço de retenção antes de selecionar as dimensões do bulbo. O objetivo é o contato controlado em ambas as trilhas, não simplesmente mais material de gaxeta ao redor da abertura.

Portas de Acesso de Fornos e Painéis Aquecidos

Para aberturas de acesso de fornos, identifique a temperatura e a exposição no local da vedação em vez de atribuir a temperatura da câmara a cada componente da gaxeta. Onde o desenho exigir dois bulbos, a seleção da cobertura e do núcleo deve ser revisada juntamente com a geometria da estrutura e a frequência de abertura.

Coberturas de Acesso a Dutos e Gabinetes Térmicos

Para coberturas removíveis, estabeleça a carga de fixação disponível e verifique se ambas as trilhas de vedação estão suportadas. Defina também qualquer diferencial de pressão e vazamento permitido. Uma gaxeta têxtil de bulbo duplo não é automaticamente estanque a gases, uma gaxeta de vaso de pressão ou um sistema de vedação dupla monitorado independentemente.

Cantos e Retenção Precisam de Seus Próprios Detalhes

Dois caminhos de bulbo paralelos seguem comprimentos internos e externos diferentes ao redor de um canto. Um perfil que se ajusta a uma seção de teste reta pode amontoar, esticar ou alterar o espaçamento quando formado ao redor da porta completa.

Inclua raios de canto e locais de junção no desenho. Onde uma estrutura fabricada for proposta, defina como os bulbos e a rede de conexão continuam através de cada canto. Não deixe a construção do canto para uma suposição de instalação.

O hardware de retenção deve prender a área de montagem designada sem esmagar acidentalmente um bulbo ou obstruir seu movimento. Verifique se há bordas afiadas e contato deslizante que possam danificar o tecido durante a abertura repetida.

Após a instalação de teste, inspecione ambas as trilhas de contato e a rede de conexão. Um bulbo visivelmente achatado não prova que todo o perímetro atende ao desempenho de vedação exigido.

Como solicitar uma Gaxeta Tadpole de Bulbo Duplo personalizada

A BSTFLEX oferece suporte ao desenvolvimento de gaxetas com base em desenhos e amostras através de seu serviço de fabricação de gaxetas tadpole personalizadas. Para um projeto de bulbo duplo, envie a seção transversal e a junta de acoplamento juntas para que o perfil possa ser revisado em sua posição instalada.

Para cotação: inclua as dimensões de ambos os bulbos, espaçamento central, largura e espessura da rede, comprimento total, detalhes de canto, método de montagem e quantidade. Adicione informações sobre temperatura contínua, temperatura de pico e duração, exposição ao processo, folgas fechadas e carga de fechamento disponível.

Para aprovação de amostra: concorde com as tolerâncias dimensionais, verificações de ajuste, requisitos de compressão e testes operacionais representativos antes da produção. Onde os materiais originais forem desconhecidos, identifique-os como desconhecidos em vez de substituir por uma especificação presumida.

Perguntas sobre Fita de Gaxeta Tadpole de Bulbo Duplo

Uma gaxeta tadpole de bulbo duplo é o mesmo que uma gaxeta de cauda dupla?

Não. Um perfil de bulbo duplo tem dois bulbos de vedação. Um perfil de cauda dupla tem um bulbo com caudas de montagem em ambos os lados. A distinção deve ser mostrada no desenho da seção transversal.

Uma gaxeta de bulbo duplo pode substituir uma gaxeta de bulbo único?

Somente após verificar a junta. O bulbo adicional precisa de uma superfície de acoplamento suportada, espaço suficiente e uma carga de fechamento compatível. Não é automaticamente uma substituição direta.

“Fita de gaxeta” significa que o produto é autoadesivo?

Não. O nome não estabelece um suporte adesivo. Especifique o método de fixação separadamente. Qualquer adesivo usado para posicionamento deve ser avaliado quanto à sua exposição e função pretendida.

Um segundo bulbo garante menor vazamento?

Não. Ambos os bulbos devem estabelecer o contato pretendido, e a cobertura, as juntas, os cantos e a retenção devem ser adequados à aplicação. Verifique o desempenho em relação ao teste de equipamento acordado, em vez de apenas a contagem de bulbos.

Discuta seu Perfil de Bulbo Duplo com a BSTFLEX

Explore a linha de gaxetas tadpole e vedações tadpole da BSTFLEX para opções de materiais e, em seguida, envie a geometria de dois bulbos proposta para revisão.

Solicite uma cotação de gaxeta tadpole de bulbo duplo personalizada. Envie um desenho de seção transversal, medições de folga do equipamento, condições operacionais e quantidade necessária para iniciar a revisão da especificação.
