Mangas de Nylon Envolventes para Proteção de Mangueiras Hidráulicas de Retrofit

Uma mangueira hidráulica já está conectada, roteada pela máquina e mantida na posição. A próxima revisão de manutenção identifica uma seção que precisa de proteção adicional contra abrasão. Deslizar uma luva tubular sobre esse conjunto pode exigir um acesso que a instalação não oferece.

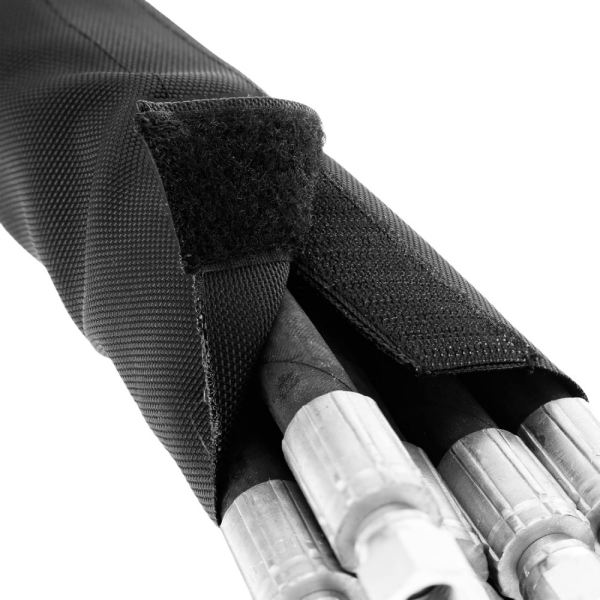

Uma luva de mangueira de nylon envolvente é uma capa têxtil removível que se abre ao longo de seu comprimento e se fecha em torno de uma mangueira ou feixe de mangueiras acessível.Seu fecho de velcro permite que a proteção externa seja adicionada sem passar a luva sobre as conexões das extremidades. Para trabalhos de retrofit, a questão da seleção não é simplesmente qual tecido de nylon usar. É se o envoltório final pode cobrir a zona de desgaste, fechar corretamente e permanecer acessível para inspeção.

A BSTFLEX Luva de Proteção de Mangueira de Nylon Balístico combina tecido de nylon com um fecho de velcro para proteção de mangueira focada em abrasão. Este guia explica o que especificar ao adicionar esse tipo de proteção a uma instalação hidráulica existente.

Quando uma Luva Envolvente Faz Sentido

Considere uma construção envolvente quando as extremidades da mangueira estiverem conectadas, o acesso atrás das conexões for restrito ou a seção protegida precisar ser aberta durante a manutenção programada. Também pode ser útil quando apenas uma seção local precisa de uma capa, em vez de todo o comprimento do conjunto.

Uma luva de mangueira de nylon tubular continua sendo uma opção onde há acesso adequado às extremidades, inclusive durante a montagem. A distinção prática é o caminho de instalação: uma luva tubular deve passar sobre tudo o que estiver em seu caminho, enquanto uma luva envolvente é trazida ao redor da parte externa da seção selecionada.

Nenhuma das construções corrige um roteamento de mangueira ruim. Antes de adicionar uma capa, identifique se o contato vem de uma mangueira adjacente, um suporte, uma borda áspera ou um vão sem suporte. Corrija primeiro as condições de roteamento e suporte prejudiciais. Use a luva como uma camada de abrasão adicional, não como um substituto para a instalação adequada da mangueira.

Retrofit não significa instalação em um sistema em operação. Antes de medir, ajustar ou abrir uma luva, siga o procedimento de desligamento, isolamento e despressurização do fabricante do equipamento, incluindo o controle de energia armazenada.

Peça pelo Ajuste Final, Não por uma Largura Ambígua

Para uma única mangueira, registre o diâmetro externo real. Um diâmetro nominal da mangueira ou tamanho dash não descreve a superfície externa que o envoltório deve cobrir. Para um feixe, meça seu perfil externo total no arranjo de roteamento aprovado, em vez de somar os tamanhos nominais das mangueiras individuais.

Por exemplo, uma mangueira redonda com um diâmetro externo de 40 mm tem uma circunferência de aproximadamente 126 mm. Esse é um exemplo geométrico, não uma largura de luva recomendada ou um tamanho de estoque da BSTFLEX. O envoltório final também deve acomodar seu layout de fechamento, construção de borda e tolerância de ajuste necessária.

As dimensões a seguir devem ser identificadas separadamente em um desenho ou cotação:

Não use a largura aberta de um envoltório como se fosse a largura plana de uma luva tubular fechada. São construções diferentes. Peça ao fornecedor para confirmar a faixa de ajuste final para o projeto proposto, especialmente ao substituir uma luva de outra fonte.

O Fecho é Parte do Conjunto de Proteção

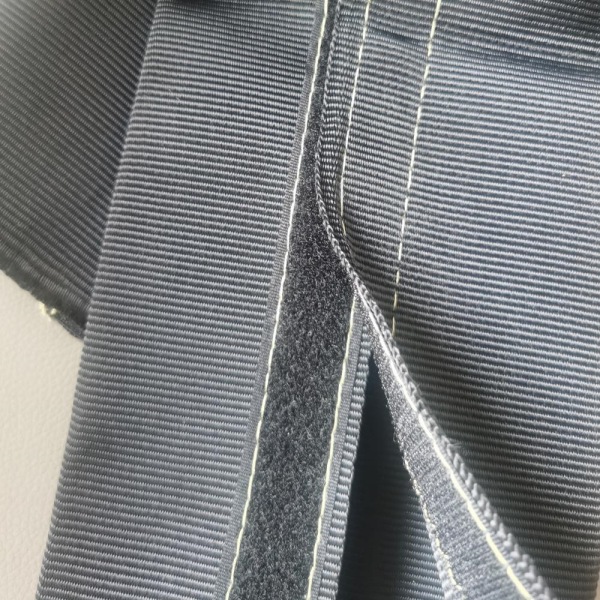

Uma luva de mangueira com velcro precisa de mais do que tecido suficiente para envolver a mangueira. Ambos os lados do fecho devem engatar corretamente ao longo do comprimento pretendido. Se eles mal se encontram em um conjunto estacionário, o ajuste deve ser revisado antes da aprovação.

Durante a avaliação da amostra, verifique o fecho em curvas, perto de ramificações e em torno de mudanças na forma do feixe. Procure por lacunas locais, dobras, tiras de velcro expostas ou seções que precisam ser puxadas juntas sob tensão. Evite usar aperto excessivo para manter várias mangueiras em um feixe com aparência mais organizada.

Onde a instalação permitir, posicione o fecho longe da principal superfície de atrito, mantendo-o acessível para manutenção. Confirme essa orientação através do movimento pretendido usando o procedimento de inspeção segura do fabricante do equipamento. Uma posição que parece adequada em repouso pode não permanecer livre durante toda a faixa de operação.

Mantenha as superfícies de fixação livres de detritos e inspecione-as quando o envoltório for aberto. Não presuma que toda seção visivelmente fechada tenha engate adequado. Se o fecho não segurar mais como pretendido, investigue contaminação, desgaste e dimensionamento em vez de tratar laços externos extras como um reparo automático.

Proteja um Feixe de Mangueiras Sem Alterar seu Roteamento

Várias mangueiras podem compartilhar uma rota sem se mover exatamente da mesma maneira. Antes de especificar uma luva comum, peça ao engenheiro responsável que confirme se o agrupamento proposto é apropriado para seus requisitos de movimento, temperatura e serviço.

Um envoltório externo comum não coloca uma camada protetora entre cada mangueira dentro dele. Se o contato mangueira-a-mangueira dentro do feixe for a fonte de desgaste, trate a separação interna ou a proteção individual como parte da revisão de roteamento.

Para um feixe irregular, envie um esboço da seção transversal e uma fotografia da instalação. Marque os pontos de ramificação e as localizações das braçadeiras existentes. Onde o feixe se separa ou muda de tamanho substancialmente, avalie seções de luva separadas em vez de forçar um envoltório contínuo para caber em cada parte da rota.

Uma manga de mangueira hidráulica removível deve preservar o acesso ao conjunto que protege. Decida onde ela pode ser aberta, quais marcações devem permanecer acessíveis e se um técnico de manutenção pode reengatar o fecho corretamente após a inspeção.

O que verificar na primeira amostra instalada

Avalie o revestimento em um conjunto representativo, não apenas em uma amostra de mangueira reta em uma bancada. O teste deve incluir as posições pretendidas das braçadeiras, espaços restritos, curvas e acesso para manutenção.

Antes da instalação: inspecione a mangueira e corrija desgaste inaceitável, vazamentos ou defeitos de roteamento de acordo com os procedimentos do fabricante do equipamento. Uma capa nova não deve ser usada para esconder uma mangueira danificada.

Com o revestimento instalado: verifique a cobertura, o engate do fecho, a folga e o acesso. Confirme se a manga não força uma curva mais fechada, não puxa uma conexão, não interfere em uma braçadeira nem obstrui outro componente móvel. Use apenas o arranjo de retenção de extremidade acordado; o revestimento não é um suporte estrutural de mangueira nem uma cinta de elevação.

Após o teste aprovado: inspecione quanto a migração, abertura do fecho e desgaste concentrado. Registre onde ocorre o contato e se a área protegida permanece coberta. Escolha os intervalos de inspeção com base nos requisitos de risco e manutenção da aplicação, em vez de assumir um período universal de substituição da manga.

Defina a construção de nylon e seus limites

O nome revestimento de mangueira de nylon balístico não define, por si só, o tamanho do fio, o peso do tecido, o revestimento, a linha, o desempenho do fecho ou a temperatura de serviço. Para pedidos repetidos, concorde com a construção e as dimensões finais em vez de confiar apenas no nome do produto.

Ao comparar amostras, solicite informações relevantes sobre abrasão e examine a flexibilidade, o acabamento das bordas e a fixação do fecho. Compare os resultados dos testes apenas quando o método, a carga, a superfície de contato e o ponto final forem comparáveis. Um resultado de um tecido ou manga completa não deve ser atribuído a outra construção.

Declare a temperatura esperada e qualquer contato com fluido hidráulico, agentes de limpeza ou condições climáticas externas. A adequação deve ser verificada para o conjunto final, incluindo qualquer revestimento, costura e fixador. Um revestimento de abrasão de nylon não deve ser tratado como uma manga corta-fogo apenas porque é usado em uma mangueira hidráulica.

Da mesma forma, a proteção contra abrasão é diferente da contenção de estouro hidráulico ou proteção contra vazamentos por orifícios. Essas funções exigem evidências específicas da aplicação para o sistema de proteção. O termo nylon balístico não é prova de proteção balística para pessoal, e um revestimento não é um reparo com classificação de pressão para uma linha com vazamento.

Transforme a amostra aprovada em uma especificação OEM repetível

Uma amostra de retrofit bem-sucedida é um ponto de partida para o fornecimento repetido. Registre a largura final, o tamanho fechado efetivo, o arranjo do fecho, o comprimento protegido, o acabamento da borda e qualquer identificação acordada. Mantenha esses detalhes com o desenho aprovado ou a amostra de referência.

Para manutenção de frota ou produção de equipamentos, distinga as configurações necessárias por número de peça ou outro identificador acordado. Especifique se o material será fornecido para corte local ou como comprimentos acabados, e confirme o método de corte e acabamento de bordas. Cor, marcação, embalagem, quantidade mínima de pedido e prazo de entrega devem ser acordados para a construção selecionada.

A BSTFLEX apoia a revisão da aplicação e o desenvolvimento de amostras por meio de seus serviços de fabricação personalizada e OEM. Para uma consulta sobre revestimento de mangueira de nylon personalizado, forneça tanto as dimensões da capa necessárias quanto as condições de instalação para que a proposta possa ser avaliada em relação ao conjunto real.

Perguntas que os compradores fazem sobre revestimentos de mangueira de nylon para retrofit

A manga pode ser instalada sem desconectar a mangueira?

Um design envolvente pode ser colocado ao redor de uma seção de mangueira acessível sem passar por cima de suas conexões. Ainda deve haver espaço suficiente para posicionar o tecido e engatar o fecho. Os requisitos de isolamento e despressurização permanecem inalterados.

Um revestimento maior sempre oferece um ajuste melhor?

Não. Escolha dentro da faixa de tamanho fechado recomendada pelo fornecedor. Um revestimento superdimensionado pode deixar excesso de material, enquanto um subdimensionado pode impedir o engate do fecho especificado. Confirme o ajuste na mangueira ou no feixe real.

O revestimento pode ser aberto e reutilizado após a inspeção?

A construção com fecho de contato permite a reabertura. Retorne-o ao serviço apenas quando o tecido, as bordas, a costura e o fecho permanecerem adequados e o ajuste aprovado puder ser restaurado. A reutilização não é uma garantia de vida útil ilimitada.

Solicite uma cotação de manga de mangueira de nylon envolvente

Para uma consulta sobre a Manga de revestimento de mangueira de nylon balístico BSTFLEX, envie o diâmetro externo da mangueira ou o perfil do feixe, o comprimento da cobertura, a fotografia do roteamento, o local da abrasão, a temperatura de serviço e a exposição esperada ao fluido. Inclua a quantidade de amostra, quantidade de produção, marcação, embalagem e requisitos de entrega.

Entre em contato com a BSTFLEX com seu desenho ou requisitos de instalação. Para aplicações que envolvem diferentes necessidades de proteção em uma máquina, use a página de seleção de proteção de mangueira hidráulica para comparar as construções de produtos relevantes.
