Juntas de Expansão de Tecido para Fábricas de Cimento e Dutos de Forno

Juntas de dilatação de tecido para fábricas de cimentoSão conexões flexíveis utilizadas em dutos de gás industriais para acomodar movimentos térmicos específicos e o deslocamento de equipamentos. Em dutos relacionados a fornos, exaustão de pré-aquecedores e circuitos de resfriadores de clínquer, sua construção deve levar em consideração as condições em cada conexão individual — e não apenas a temperatura mais alta associada à linha de produção.

Uma correia resistente ao calor ainda pode ser danificada por fluxo abrasivo, poeira retida ou contato com um revestimento. Uma correia de substituição que se encaixe nos flanges existentes ainda pode ser inadequada se a sua folga de movimento ou especificação de operação estiver incompleta.

A BSTFLEX fabricajuntas de expansão personalizadas em tecido não metálicoPara sistemas industriais de dutos de ar quente, exaustão e gases de combustão. Para projetos de cimento, o ponto de partida é a localização do equipamento, as condições do processo e a movimentação necessária em cada junta.

Escopo:Este artigo trata de conexões flexíveis entre seções de dutos fixos e equipamentos. Não especifica as vedações rotativas de entrada ou saída de um forno rotativo, nem as juntas de dilatação em revestimentos refratários.

Uma fábrica de cimento, diversas funções diferentes de dutos.

A expressão “junta de expansão do forno de cimento” não constitui uma descrição completa do serviço. Identifique a conexão do duto no desenho da planta e indique o que passa por ela. Uma conexão de exaustão do pré-aquecedor e uma conexão de recuperação de calor do resfriador devem receber especificações separadas, mesmo que suas dimensões sejam semelhantes.

Abrasão por poeira e acúmulo de poeira são problemas diferentes.

Em aplicações com gases carregados de partículas, um revestimento interno pode proteger a correia flexível da exposição direta a gases e partículas. Uma barreira de acumulação tem uma função diferente: limitar o acúmulo de partículas na cavidade da junta. A barreira não substitui o revestimento, e nenhum dos componentes substitui o elemento de vedação de gás.

Essa distinção é importante ao analisar uma junta com defeito. O desgaste superficial sugere uma investigação diferente daquela necessária para uma cavidade preenchida com material. Simplesmente especificar um tecido mais espesso pode não alterar o caminho de exposição original.

Para conexões com poeira, peça ao projetista que explique como a montagem lida com o fluxo direto, a entrada de sólidos na cavidade e o espaço necessário para a movimentação. Identifique a orientação de instalação e a direção do fluxo. Não adicione calços soltos nem vede uma aparente folga sem aprovação; uma alteração improvisada pode interferir na movimentação pretendida.

A pressão negativa altera a aparência de um vazamento.

A pressão atua sobre o elemento flexível. Quando o duto opera abaixo da pressão ambiente, o ar externo pode entrar por um vazamento em vez do gás de processo escapar para fora. Consequentemente, a ausência de uma nuvem de poeira visível não comprova que a junta está selada.

A pressão negativa também pode puxar a correia para dentro. A revisão do projeto deve considerar sua posição em relação aos revestimentos e outros componentes internos, incluindo o efeito do movimento simultâneo do duto. Uma conexão que parece livre na posição desligada pode não ter a mesma folga em operação.

Especifique o sinal, as unidades, o valor normal e os limites de projeto da pressão. Inclua as flutuações de pressão conhecidas perto de ventiladores ou dampers. Descreva a vibração observada em vez de presumir que todas as correias móveis estão se comportando normalmente.

Reduzir a entrada de ar pode ser um objetivo de manutenção, mas qualquer alegação de melhoria no consumo de energia dos ventiladores ou na eficiência do processo deve ser baseada em medições da planta. A simples substituição do tecido não garante economia.

Separe a temperatura do processo da temperatura do material.

O fluxo de gás, o isolamento e a membrana de vedação externa não operam necessariamente na mesma temperatura.junta de expansão de tecido de alta temperaturaPode-se utilizar uma embalagem térmica para proteger materiais que ofereçam flexibilidade e vedação a gases.

A seleção de materiais deve atribuir uma função a cada componente. A fibra de vidro pode fornecer reforço; tecidos revestidos com silicone ou estruturas à base de PTFE podem servir como coberturas flexíveis ou camadas de vedação; tecidos de sílica e isolamento adequado podem fornecer proteção térmica adicional quando necessário. Sua adequação depende da exposição real e da construção completa.

Não existe um "tecido para fábrica de cimento" universal que resolva simultaneamente os problemas de temperatura, composição química, abrasão e movimentação. A seleção do revestimento deve levar em conta o meio de processo e qualquer umidade ou condensação, e não apenas um valor de resistência ao calor previamente divulgado.

Para a avaliação térmica, apresente a temperatura normal, a temperatura máxima de excursão e sua duração, as condições de inicialização e desligamento, e a configuração existente do isolamento do duto. Não cubra a junta de dilatação com isolamento externo adicional, a menos que o projeto aprovado o permita. A alteração da dissipação de calor pode modificar a temperatura do elemento flexível.

Verifique a junta em suas posições de movimento.

As juntas de dilatação em tecido podem acomodar movimentos em múltiplas direções quando projetadas para a combinação especificada. O projeto deve identificar a compressão axial, a extensão axial, o movimento lateral em ambas as direções transversais e o deslocamento angular. Indique quais movimentos ocorrem simultaneamente.

Separe a posição de instalação a frio do deslocamento operacional. Um deslocamento permanente, uma pré-configuração intencional e um movimento cíclico não são entradas intercambiáveis ​​em um desenho.

Para dutos retangulares, solicite detalhes dos cantos e uma análise completa do perímetro. As dimensões da abertura, por si só, não definem a correia, a geometria de fixação ou a folga disponível para o revestimento. Nosso guia paraJuntas de expansão retangulares de tecido para dutos industriaisaborda essas considerações dimensionais.

O engenheiro da planta também deve confirmar se o arranjo de conexão e os suportes circundantes são adequados. A especificação da junta de dilatação não deve depender da flexibilidade da estrutura para compensar movimentos estruturais não identificados.

Leia o padrão de danos antes de alterar as especificações.

Use os resultados da inspeção para formular perguntas, não para chegar a um diagnóstico imediato. Os exemplos abaixo servem como pontos de partida para a investigação, e não como prova de um mecanismo de falha específico.

Registre quando o dano surgiu pela primeira vez e o que mudou antes disso. Uma condição operacional modificada deve ser analisada explicitamente, em vez de ficar oculta em um pedido repetido para o número de peça anterior.

Tratar a substituição durante a parada programada como um pacote de trabalho definido.

Antes de uma parada programada, separe o escopo do fornecimento em elemento flexível, proteção interna e componentes metálicos. Indique se o pedido abrange apenas uma correia de substituição, uma correia com isolamento ou componentes de controle de acumulação, ou um conjunto completo.

Confirme o acesso antes de escolher a forma de entrega. Correias de circuito fechado, correias abertas que exigem fechamento aprovado no local e conjuntos seccionais têm requisitos de instalação diferentes. Combine as instruções de junção, acessórios, preparação dos furos e responsabilidade pela obra no local antes da entrega.

Para juntas existentes, diferencie as distâncias de instalação medidas das dimensões finais da correia de substituição. Utilize o desenho aprovado e o registro de levantamento topográfico — e não apenas as dimensões de um componente desgastado. ConsulteComo medir e especificar uma junta de dilatação de tecido de substituiçãopara obter detalhes sobre o procedimento da pesquisa.

Segurança na inspeção:A inspeção ou desmontagem presencial requer desligamento autorizado, isolamento, temperaturas seguras, alívio de pressão e acesso adequado. Aplique as permissões e os procedimentos para espaços confinados do local, quando aplicável. Não afrouxe uma conexão de duto energizada nem perturbe depósitos sem um plano de trabalho aprovado.

Ao receber o produto, verifique o escopo e a identificação fornecidos em comparação com os documentos aprovados. Resolva a questão de componentes faltantes ou instruções de instalação pouco claras antes do início da interrupção do serviço.

O que enviar com uma solicitação de cotação para junta de expansão em fábrica de cimento?

Uma investigação útil relaciona a etiqueta do equipamento às suas condições de operação e ao desenho técnico. Prepare um registro por junta, em vez de combinar funções distintas em uma única especificação genérica.

Localização e meio.Identifique o duto, pré-aquecedor, resfriador, conexão de recuperação de calor, coletor de pó ou ventilador relacionados ao forno. Inclua informações sobre composição do gás, umidade, partículas, direção do fluxo e dados de velocidade disponíveis.

Envelope operacional.Fornecer temperaturas normais e de projeto, excursões com duração, pressões positivas ou negativas, flutuações conhecidas e modos de operação relevantes para a junta.

Geometria e movimento.Anexe o desenho de conexão, a referência de instalação, os detalhes do flange, o arranjo do revestimento, a pré-ajuste a frio (quando aplicável) e os requisitos de movimentação especificados separadamente. Marque claramente as dimensões não resolvidas e os valores desconhecidos.

Escopo de fornecimento e interrupção.Indique a quantidade, os componentes propostos para reutilização, o formulário de entrega solicitado, as restrições de acesso, a data de entrega necessária e o período de parada programado. Inclua fotografias e o histórico de manutenção dos equipamentos substituídos.

Solicite um orçamento que identifique a construção proposta, os componentes incluídos, as premissas e as informações ainda necessárias para aprovação. Um preço mais baixo não representa uma comparação justa quando os requisitos de revestimento, isolamento ou fechamento do local são diferentes.

Juntas de dilatação personalizadas em tecido para dutos de concreto.

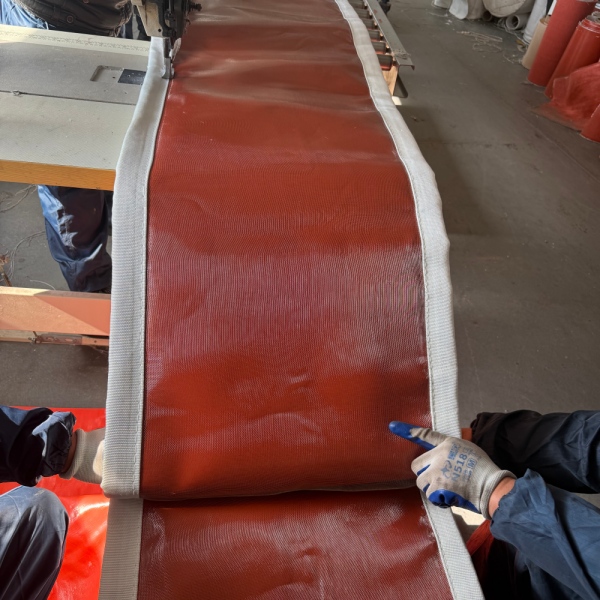

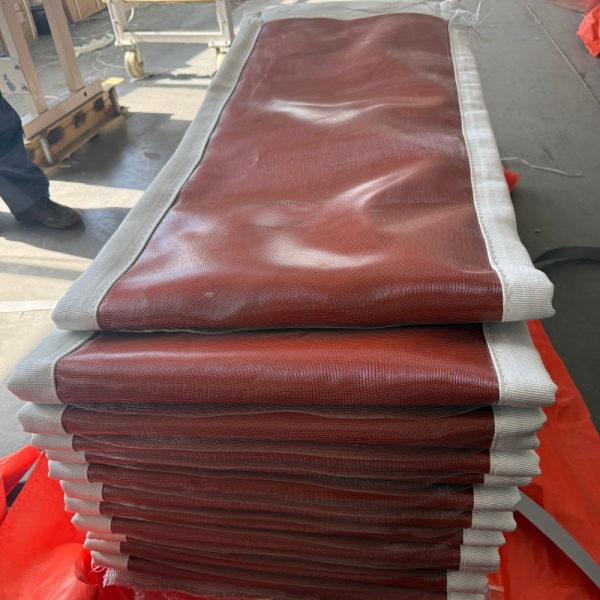

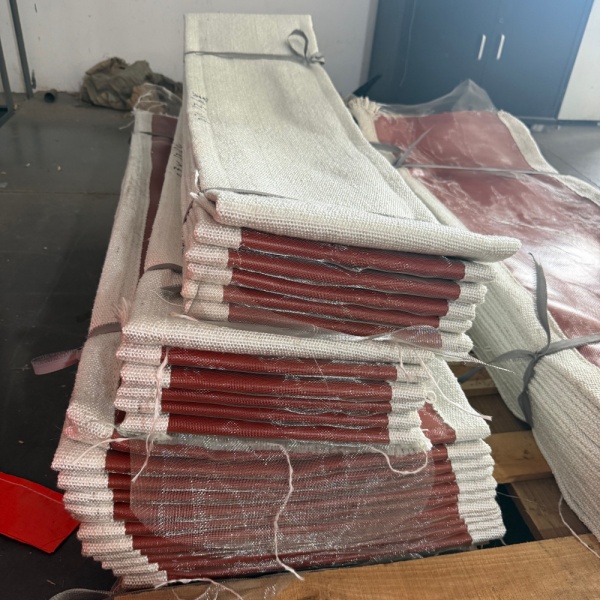

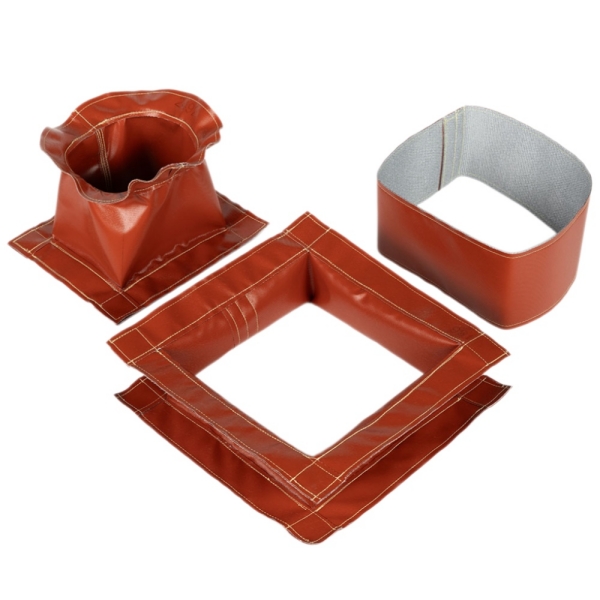

A BSTFLEX oferece formatos redondos, retangulares e personalizados.juntas de dilatação de tecido não metálicoPara sistemas de dutos industriais. Correias flexíveis e conjuntos específicos para cada aplicação podem ser avaliados a partir de desenhos, dimensões e condições de operação fornecidos pelo cliente.

Para um projeto de fábrica de cimento, envie a localização da conexão e os dados do processo em conjunto. A exaustão de um pré-aquecedor, a conexão de um resfriador de clínquer e a entrada de um ventilador não devem ser tratadas como intercambiáveis ​​simplesmente por pertencerem à mesma linha de produção.

O objetivo da compra é uma junta que se encaixe na conexão aprovada, acomode seu movimento e seja protegida contra a exposição real ao processo — não apenas uma correia com uma etiqueta de temperatura mais alta.
