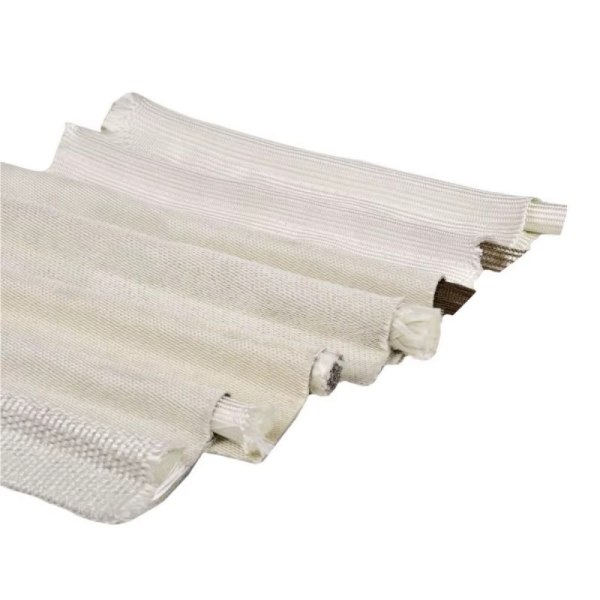

BSTFLEX é umfabricante de juntas personalizadas em formato de girinoFornecemos perfis de vedação tipo bulbo e cauda projetados para fornos industriais, caldeiras, estufas, invólucros térmicos, painéis de acesso e equipamentos de processamento térmico OEM.
FabricamosJuntas de girino, vedações de girino e fitas de juntas de girinoUtilizando diferentes tecidos de cobertura, núcleos internos, dimensões de bulbo, larguras de cauda e construções de perfil de acordo com a aplicação específica.
O desenvolvimento personalizado pode começar a partir de um desenho técnico, amostra de junta existente, dimensões da seção transversal, fotografia do equipamento ou requisitos operacionais. Amostras de protótipo podem ser produzidas para avaliação antes da definição das quantidades para OEM ou produção em série.
Veja o completoGama de juntas e vedações Tadpole BSTFLEXOu envie as dimensões da sua junta e as condições de operação para análise técnica.
A escolha de uma junta tipo girino não deve se basear apenas no diâmetro do bulbo. O material da cobertura, a construção do núcleo, o comportamento à compressão, a temperatura de operação e o método de montagem influenciam a vedação final.
A BSTFLEX oferece suporte à fabricação personalizada para:
O material de cobertura é selecionado de acordo com a temperatura, abrasão, calor radiante, exposição a produtos químicos e condições do processo circundante.

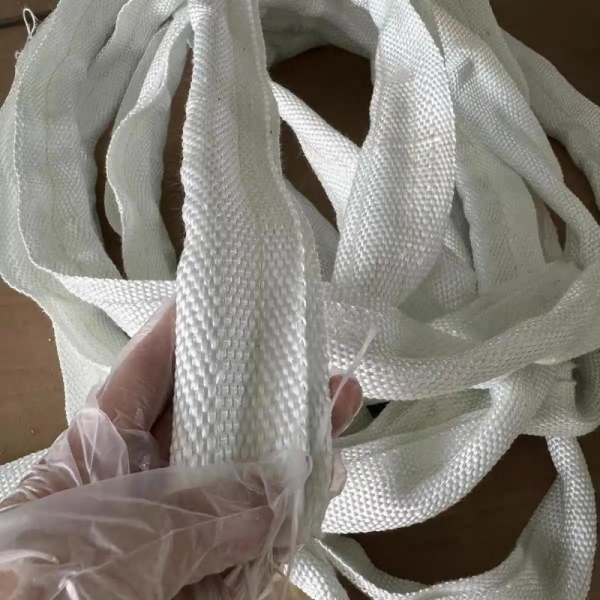

A fibra de vidro é amplamente utilizada em portas de fornos industriais, invólucros térmicos e vedação geral em altas temperaturas.
O tecido de sílica está disponível para ambientes térmicos mais exigentes, onde é necessária uma cobertura têxtil para temperaturas mais elevadas.
Estão disponíveis estruturas têxteis cerâmicas para ambientes com severas exigências de vedação térmica.

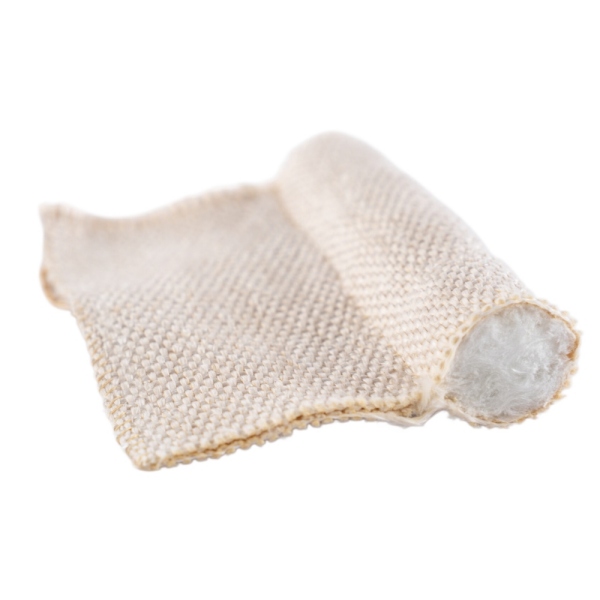

O núcleo interno influencia a firmeza do bulbo, a força de compressão, a recuperação e o suporte mecânico.
As construções disponíveis podem incluir:
A BSTFLEX pode fabricar perfis de juntas em forma de girino de acordo com a geometria do equipamento, em vez de limitar os clientes a um tamanho padrão.
As opções personalizadas incluem:
Para projetos OEM, um desenho em corte transversal é uma das maneiras mais eficazes de definir a junta necessária.
Informações úteis para o desenho incluem:

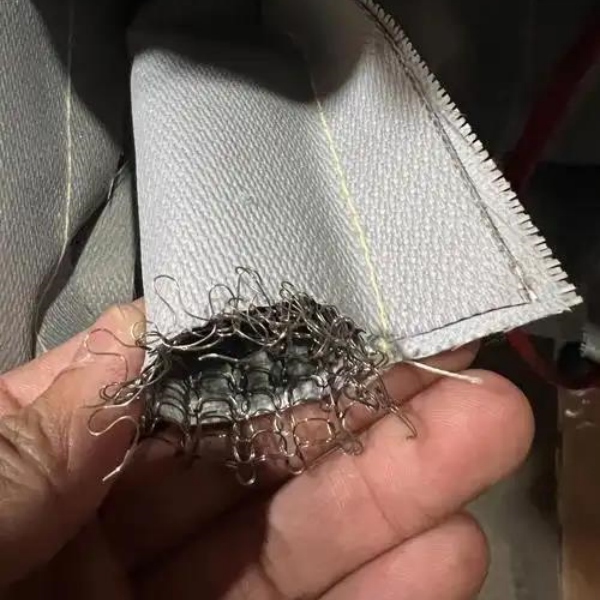

Os projetos de substituição geralmente começam com uma junta existente em vez de um desenho de engenharia original.
A BSTFLEX pode avaliar amostras existentes para:
Como as juntas antigas podem já estar comprimidas, esticadas ou danificadas, as medidas dos equipamentos também devem ser fornecidas sempre que possível.
Para novos perfis de juntas ou alterações de materiais, a avaliação de protótipos ajuda a verificar o encaixe e a compressão antes da produção em massa.
A BSTFLEX oferece suporte a clientes OEM que necessitam de perfis de juntas personalizados e repetíveis para a produção de equipamentos industriais.
O fornecimento OEM pode incluir:
As vedações personalizadas em forma de girino são utilizadas onde um bulbo compressível precisa permanecer mecanicamente fixado em torno de uma porta, painel, escotilha ou moldura.
As portas de fornos industriais exigem um perfil de vedação que mantenha o contato em todo o perímetro, permitindo aberturas e fechamentos repetidos, bem como ciclos térmicos.

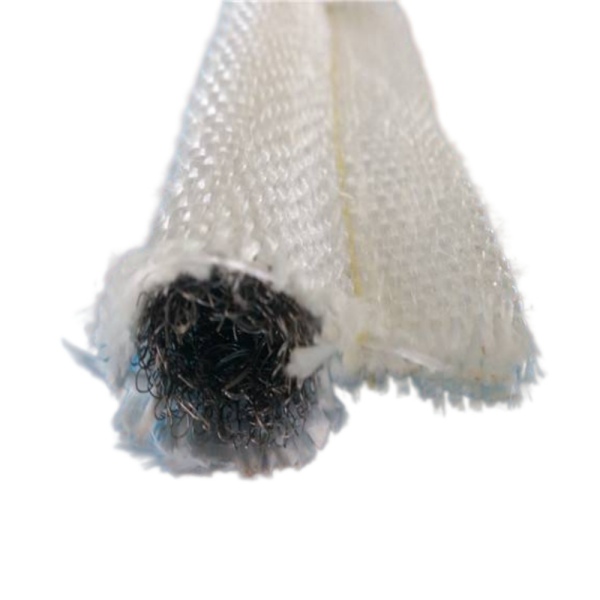

Construções com núcleo de fibra de vidro, núcleo de aço inoxidável e núcleo metálico oco podem proporcionar diferentes características de compressão, dependendo do projeto do forno.
Em aplicações em fornos, podem ser necessárias construções reforçadas com sílica, cerâmica ou metal, dependendo da temperatura real no local da junta.
A temperatura da câmara não deve ser automaticamente considerada como a temperatura da junta. A exposição térmica real na porta ou na moldura deve ser avaliada sempre que possível.
A fabricação personalizada torna-se importante quando:
A capacidade de temperatura de uma matéria-prima não define automaticamente o limite de serviço da junta tipo tadpole completa.
Uma junta finalizada pode incluir:
Cada componente deve ser avaliado em relação ao ambiente operacional pretendido.
| Informações necessárias | Detalhes recomendados |
|---|---|
| Aplicativo | Forno, caldeira, estufa, duto, painel ou outro equipamento |
| Material de cobertura | Fibra de vidro, sílica, cerâmica, basalto, aramida ou tecido revestido |
| Essencial | Fibra de vidro, cerâmica, aço inoxidável, aço inoxidável oco, Inconel ou material desconhecido |
| Tamanho da lâmpada | Diâmetro ou altura e largura |
| Cauda | Largura e configuração de montagem |
| Comprimento | Comprimento total ou perímetro do equipamento |
| Temperatura | Temperatura contínua e máxima |
| Vedação de frestas | Espaço mínimo e máximo fechado, se disponível. |
| Quantidade | Protótipo e volume de produção previsto |
| Referência | Desenho, fotografia ou amostra física |
Sim. O material de cobertura, a construção do núcleo, as dimensões do bulbo, as dimensões da extremidade, o comprimento final e o perfil podem ser desenvolvidos de acordo com desenhos, amostras e requisitos de aplicação.
Sim. Amostras de juntas existentes podem ser usadas para avaliação de perfil e material. As dimensões do equipamento também são recomendadas, pois as vedações antigas podem já estar permanentemente comprimidas.
A quantidade de protótipos e amostras pode ser discutida para o desenvolvimento de novos perfis antes da finalização dos pedidos de produção.

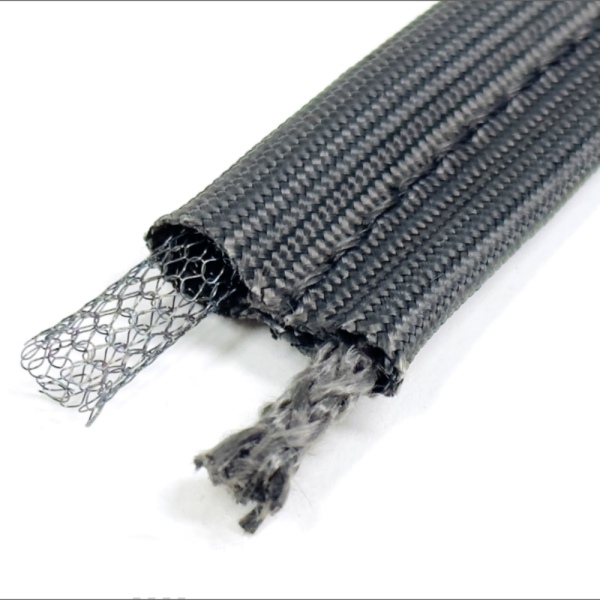

As opções de construção incluem fibra de vidro, fibra cerâmica, malha de aço inoxidável, núcleo oco de aço inoxidável e malha de Inconel.
Sim. O tamanho da lâmpada, as dimensões da extremidade e a geometria geral do perfil podem ser fabricados de acordo com os requisitos de instalação.
Sim. A BSTFLEX oferece suporte à produção OEM com base em desenhos aprovados, amostras e especificações de materiais específicas do cliente.
Sim. Existem diferentes construções reforçadas com fibra de vidro, sílica, cerâmica e metal. A seleção final do material deve ser baseada no ambiente operacional real.
A BSTFLEX fabricaJuntas personalizadas em formato de girino, vedações em formato de girino e fitas adesivas para juntas em formato de girino.Para fabricantes de equipamentos OEM, empresas de manutenção industrial e sistemas de processamento térmico.
Envie o desenho da junta, uma amostra ou os dados da aplicação juntamente com as dimensões necessárias do bulbo, largura da extremidade, temperatura de operação, folga de vedação, comprimento e quantidade.
Nossa equipe pode analisar o material de cobertura, a construção do núcleo e o perfil necessários antes de preparar uma proposta de fabricação personalizada.
Solicite um orçamento personalizado para uma junta Tadpole da BSTFLEX.
