Não existe uma única espessura correta para todas as mantas de isolamento removíveis. Duas coberturas instaladas em equipamentos à mesma temperatura podem precisar de espessuras de isolamento diferentes porque o diâmetro do equipamento, as condições ambientais, o espaço disponível, o material do núcleo e o desempenho de superfície exigido são diferentes.
Uma decisão útil sobre a espessura começa com a função que a manta deve desempenhar. A prioridade é reduzir a perda de calor, diminuir a temperatura da superfície exposta, proteger um componente próximo, manter a temperatura do processo ou ajustar o isolamento em um espaço restrito? A resposta altera a construção.
A BSTFLEX fabrica mantas de isolamento removíveis para válvulas, tubulações, peças de exaustão, filtros, tambores e equipamentos industriais. A espessura da manta pode ser ajustada para se adequar ao equipamento e às condições de serviço, em vez de forçar cada aplicação a uma construção padrão.
A temperatura de operação é importante, mas não pode determinar a espessura da manta por si só. Uma recomendação de espessura deve considerar pelo menos:
Uma especificação de projeto pode indicar uma espessura nominal do núcleo, uma perda de calor máxima, uma temperatura de superfície externa exigida ou uma combinação desses requisitos. Quando o desempenho é especificado, a espessura deve ser verificada por um cálculo de transferência de calor adequado, em vez de escolhida a partir de uma tabela apenas de temperatura.

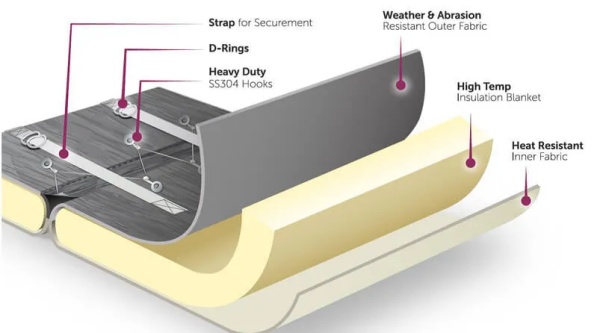

Os compradores costumam usar a palavra espessura sem identificar o que está sendo medido. Uma cobertura removível tem várias camadas, e três valores diferentes podem ser discutidos durante um projeto.
| Termo de espessura | Significado | Por que é importante |
|---|---|---|
| Espessura nominal do núcleo | A espessura especificada da manta de isolamento antes da montagem final e instalação | Usado para seleção de material e cálculos térmicos |
| Espessura da manta montada | A espessura aproximada após a adição da capa, revestimento, costuras e fixação interna | Afeta o padrão, as bordas do painel e o manuseio |
| Espessura instalada | A espessura após a manta ser ajustada, fechada e comprimida localmente ao redor do equipamento | Determina as dimensões externas acabadas e a folga real |
A manta instalada não permanecerá perfeitamente uniforme ao redor de cada costura, borda de flange ou fechamento. Quando a folga é pequena, o projeto deve considerar a área local mais espessa em vez de confiar apenas no valor nominal do núcleo.
Quando o objetivo é a conservação de energia ou a estabilidade da temperatura do processo, o valor importante é o fluxo de calor do equipamento isolado sob as condições operacionais e ambientais esperadas. Aumentar a espessura do núcleo geralmente reduz a transferência de calor, mas cada camada adicional produz uma melhoria incremental menor. O custo do material, o tamanho da manta, o peso e o espaço de instalação também aumentam.
A espessura econômica, portanto, não é automaticamente a construção mais espessa que pode ser costurada. É a construção que fornece o resultado térmico exigido a um tamanho instalado e custo de projeto práticos.
Quando a proteção de pessoal ou componentes próximos são a principal preocupação, o projeto pode especificar uma temperatura máxima da superfície da manta. Isso deve ser avaliado usando a temperatura real do equipamento, temperatura ambiente, movimento do ar, orientação da manta e propriedades da superfície.
Um resultado de temperatura de superfície medido em ar interno parado não deve ser assumido para serviço externo com vento, chuva ou luz solar direta. As condições de teste ou cálculo precisam ser declaradas.
Algumas válvulas, componentes de exaustão e conjuntos de processo são instalados próximos a proteções, paredes, pisos ou tubulações adjacentes. Um cobertor espesso pode oferecer um bom isolamento no papel, mas ser impossível de instalar, fechar ou remover.
Projetos com pouco espaço livre podem exigir um núcleo mais fino com melhor eficiência térmica, um cobertor segmentado, espessura reduzida apenas na restrição ou uma mudança na localização do fechamento. Qualquer redução local deve ser revisada, pois pode criar uma área mais quente na capa finalizada.
Barris de injeção, filtros aquecidos, tambores e outros equipamentos de processo podem precisar de isolamento para reduzir ciclos ou manter a temperatura do produto. Nessas aplicações, a potência do aquecedor, o ciclo operacional, o tempo de aquecimento e os requisitos de acesso podem ser tão importantes quanto a temperatura máxima da superfície.
Dois materiais de isolamento com a mesma espessura nominal não fornecem necessariamente o mesmo desempenho térmico. O valor relevante é a condutividade térmica do material na faixa de temperatura esperada, juntamente com a densidade, o comportamento de compressão e a estabilidade a longo prazo.
A manta de fibra de vidro agulhada é amplamente utilizada em capas industriais flexíveis porque pode ser cortada, sobreposta e costurada em padrões irregulares. É adequada para muitas aplicações gerais de serviço a quente quando o grau selecionado corresponde à temperatura operacional. A espessura final deve levar em conta a compressão nos pontos de acolchoamento, costuras e curvas fechadas.
A manta de sílica agulhada é selecionada quando é necessário um núcleo de temperatura mais alta, mantendo uma construção flexível e agulhada. A composição do material, a densidade e a espessura disponível devem ser confirmadas em vez de assumir que toda manta de sílica tem o mesmo desempenho.
O isolamento de fibra cerâmica pode ser considerado para condições de serviço a quente mais exigentes. O design do cobertor ainda precisa de um revestimento de face quente, revestimento externo, linha de costura e arranjo de fechamento adequados. Um núcleo de alta temperatura não torna automaticamente todo o conjunto adequado para a mesma temperatura.
Um isolamento flexível de alta eficiência pode ajudar onde o espaço ou o peso são limitados, mas a comparação deve ser feita usando dados térmicos do projeto, requisitos de manuseio e custo total instalado. Um material fino não é automaticamente a melhor escolha se for facilmente danificado, difícil de costurar ou inadequado para remoção repetida.
A BSTFLEX fornece núcleos de isolamento de alta temperatura selecionados em vários tipos de materiais e espessuras. A disponibilidade depende do grau do núcleo e da especificação do projeto. Compradores que fabricam suas próprias capas também podem revisar o guia de materiais para cobertores de isolamento removíveis.
Uma temperatura máxima de uso do material descreve a capacidade térmica sob condições declaradas. Ela não informa ao comprador quanto calor passará pelo cobertor ou qual será a temperatura da superfície externa.
O desempenho do isolamento depende do conjunto completo. Um material pode tolerar a face quente, mas ainda precisar de mais espessura para atingir uma meta de perda de calor. Por outro lado, um núcleo mais espesso não pode compensar um tecido externo, linha ou fixador que seja inadequado para a exposição.
A temperatura de serviço contínuo e o pico de curta duração devem ser fornecidos separadamente. Chama direta, vazamentos de exaustão, respingos de metal fundido e calor radiante de uma fonte vizinha são condições diferentes e não devem ser tratados como contato de superfície comum.
A transferência de calor de um corpo de válvula pequeno não é idêntica à transferência de calor de um grande vaso plano na mesma temperatura. A curvatura, a área da superfície, a orientação e o fluxo de ar local afetam o resultado.
A espessura do cobertor também altera o tamanho externo final. Em um tubo pequeno, adicionar isolamento em toda a circunferência pode produzir um grande aumento percentual no diâmetro externo. Isso pode afetar braçadeiras, proteções, passarelas e a distância para linhas adjacentes.
Para um filtro ou tambor grande, a mesma espessura nominal pode criar um painel pesado que é difícil de remover como uma peça única. Dividir a capa em seções rotuladas pode melhorar o manuseio sem alterar a espessura do núcleo selecionado.
Os cálculos térmicos geralmente começam com uma camada de isolamento uniforme, mas uma capa costurada inclui sobreposições, costuras, recortes, pontos de acolchoamento e fixadores. Esses detalhes mantêm o cobertor unido e o tornam removível, mas também podem afetar a espessura local.
Esses efeitos são especialmente importantes em válvulas, flanges e equipamentos com muitas penetrações. O design da jaqueta de isolamento de válvula removível deve fornecer acesso à haste, alça ou atuador, mantendo a barreira de isolamento o mais contínua possível.
Meça a distância mínima do equipamento exposto até qualquer obstrução próxima. Inclua paredes, pisos, proteções, bandejas de cabos, aço de suporte, tubulações vizinhas e peças móveis.
O espaço necessário é maior do que a espessura nominal do núcleo. Pode ser necessária uma margem para:
Uma manta que se encaixa no espaço estático, mas não pode ser aberta ou removida, não é um projeto removível prático. Use o procedimento de medição em como medir para uma manta de isolamento removível personalizada antes que a espessura final do núcleo seja aprovada.
Núcleos de isolamento flexíveis contêm espaços de ar que contribuem para a resistência térmica. A compressão excessiva reduz a espessura e pode alterar o desempenho. A compressão pode ocorrer nas costuras, sob as cintas, em torno de pequenos raios ou quando uma manta foi moldada de forma muito apertada.
O objetivo do fechamento é manter a manta segura, não esmagá-la contra o equipamento. Se uma capa precisar repetidamente de força excessiva para fechar, verifique as dimensões do equipamento, o molde, a sobreposição e a espessura do núcleo em vez de simplesmente apertar as ferragens.
Para produção repetida, a amostra aprovada deve definir como a espessura da manta é verificada. O ponto de inspeção, o método de medição e a tolerância aceitável devem ser consistentes, pois uma manta macia pode fornecer leituras diferentes sob pressões diferentes.
Uma seção de isolamento espessa pode ser construída a partir de mais de uma camada. Múltiplas camadas podem facilitar o corte e a montagem e podem reduzir a chance de as juntas se alinharem por toda a espessura. Elas também podem permitir que diferentes materiais sejam combinados onde o projeto exigir.
A estratificação deve ser controlada. Camadas não fixadas podem se deslocar, agrupar ou separar durante o manuseio. O projeto deve especificar a orientação da camada, a localização da junta, a fixação interna e a maneira como o núcleo é retido dentro da carcaça.
Usar mais camadas não melhora automaticamente o resultado se o conjunto final estiver fortemente comprimido ou mal ajustado.
| Condição do projeto | Direção provável do projeto | Informações necessárias |
|---|---|---|
| A redução da perda de calor é o objetivo principal | Calcular o tipo e a espessura do núcleo em relação ao fluxo de calor necessário | Temperatura da superfície, condições ambientais, dimensões do equipamento e meta de perda de calor |
| A temperatura da superfície externa é limitada | Selecionar o conjunto em relação à meta de temperatura de toque ou de superfície declarada | Temperatura alvo, temperatura ambiente, vento e orientação da manta |
| A folga é restrita | Revisar núcleos mais finos, perfilamento local ou construção segmentada | Folgas mínimas, fotografias e direção de remoção |
| A manta é removida frequentemente | Equilibrar a espessura térmica com o manuseio, o tamanho do painel e a retenção do núcleo | Intervalo de manutenção, acesso do instalador e peso aceitável do painel |
| O equipamento tem vibração forte | Controlar o movimento do núcleo, o acolchoamento e a segurança do fechamento | Fonte de vibração, posição de montagem e ciclo de serviço |
| O equipamento irregular tem muitas penetrações | Usar seções moldadas e sobreposições controladas em vez de uma capa volumosa | Dimensões detalhadas, fotografias e pontos de acesso |
Onde uma especificação de projeto exigir uma norma de isolamento industrial ou um método de cálculo prescrito, esses requisitos devem controlar a seleção. Não substitua um cálculo de engenharia necessário por uma tabela de espessura online geral.
Para receber uma recomendação e cotação úteis, forneça:
Para um novo projeto personalizado, a página do fabricante de mantas de isolamento removíveis personalizadasexplica as rotas de desenho, material e produção disponíveis na BSTFLEX.
A mesma temperatura operacional pode exigir espessuras diferentes para diferentes tamanhos de equipamento, condições ambientais e metas de desempenho.
Um núcleo pode sobreviver à temperatura, mas ainda ser muito fino para atingir o resultado térmico necessário.
A espessura do núcleo aumenta o envelope externo da manta e pode interferir com proteções, passarelas, suportes ou equipamentos adjacentes.
Um fecho apertado não substitui um molde correto. A compressão excessiva pode reduzir a espessura instalada e criar um desempenho irregular.
A folga local e a geometria podem exigir seções de manta separadas ou mudanças de espessura controladas. Essas mudanças devem ser documentadas em vez de feitas informalmente durante a instalação.
O revestimento, o forro, as costuras e as ferragens também afetam o tamanho final e a capacidade de serviço. A construção completa precisa ser revisada.
Não existe uma espessura padrão universal para todas as aplicações. Os projetos devem selecionar a espessura de acordo com o material do núcleo, a temperatura do equipamento, as condições ambientais, a meta de desempenho, a geometria e a folga disponível.
A espessura adicional geralmente reduz a transferência de calor quando o material e a instalação permanecem adequados, mas a melhoria não é linear. Mais espessura também aumenta o tamanho, o peso, o custo e a folga de instalação.
O perfil local pode ser possível, mas a área reduzida pode ficar mais quente ou perder mais calor. O projeto deve ser revisado em vez de aparar ou comprimir a manta durante a instalação.
O projeto deve definir se está verificando a espessura nominal do núcleo, a espessura montada ou a espessura instalada. Uma cobertura flexível pode comprimir sob a ferramenta de medição, portanto, o método e a pressão devem ser consistentes.
Sim, quando a combinação serve a um propósito térmico ou de construção definido. A ordem das camadas, a compatibilidade do material, a retenção e a espessura total devem ser especificadas.
A folga deve acomodar a manta completa, costuras, sobreposição e ferragens de fixação, além do espaço necessário para instalá-la e removê-la. Meça o ponto mais estreito e mostre os obstáculos próximos em fotografias.
Sim. O tipo de núcleo e a espessura nominal podem ser selecionados para o projeto, sujeitos à disponibilidade de material e requisitos de fabricação. Forneça a meta térmica e o espaço disponível com a consulta.
Não, a menos que as dimensões finais da manta sejam especificamente solicitadas. Forneça as dimensões reais do equipamento e identifique qualquer isolamento existente. As margens de molde, costura e sobreposição são tratadas durante o projeto da manta.
Envie o desenho do equipamento, dimensões, temperatura operacional, condições ambientais, meta térmica, folga mínima e quantidade necessária para sales@pkfiresleeve.com. A BSTFLEX pode revisar a aplicação e cotar uma construção de manta de isolamento removível personalizada com base nas informações fornecidas.
