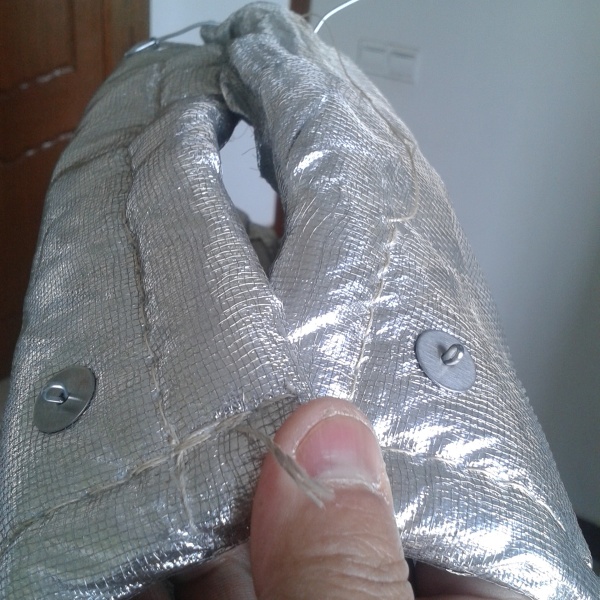

Uma manta de isolamento personalizada só pode ajustar-se tão bem quanto as informações usadas para criar o seu molde. O comprimento e o diâmetro totais são um ponto de partida útil, mas não mostram hastes de válvulas, flanges, suportes, entradas de cabos, pontos de drenagem ou o espaço disponível para a abertura da cobertura.
Este guia explica como recolher medições práticas para uma manta de isolamento removível, que fotografias tirar e que detalhes operacionais devem acompanhar as dimensões. Aplica-se a válvulas, tubos, flanges, filtros, tambores e outros equipamentos industriais.
Para coberturas personalizadas acabadas e fabrico de projetos, visite a páginafabricante de mantas de isolamento removíveis personalizadas. Os tipos de mantas existentes também podem ser consultados na categoriamantas de isolamento removíveis.

O equipamento industrial raramente é um cilindro limpo ou uma caixa retangular. Uma válvula pode ter um castelo, volante, atuador, flanges e uma ligação de drenagem. Uma caixa de filtro pode incluir uma tampa removível, manómetro, pernas de suporte e vários bocais. Um tambor pode ter pegas, uma abertura superior, uma saída e um sistema de aquecimento.
Se apenas forem fornecidos o diâmetro e o comprimento principais, uma manta pode cobrir a superfície quente, mas interferir com a operação ou manutenção. Um molde utilizável precisa de responder a quatro perguntas:
O processo de medição deve, portanto, começar com o limite de isolamento, não com a fita métrica.
Decida onde a cobertura começa e termina. Marque estes pontos num desenho ou diretamente numa fotografia. O limite deve ser claro em torno de cada ligação a tubagens adjacentes, isolamento fixo ou outra secção removível.
Para uma válvula, a manta pode cobrir apenas o corpo da válvula, ou pode incluir ambas as flanges e parte do tubo adjacente. Para um filtro, pode cobrir o corpo enquanto deixa a braçadeira da tampa e a drenagem expostas. Para um tambor, pode ser dividida numa camisa para o corpo e uma cobertura separada para a tampa.

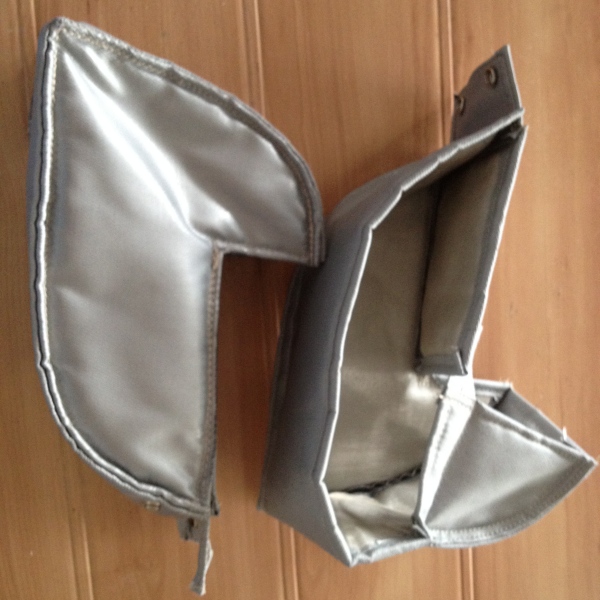

Quando são necessárias várias peças, atribua um nome ou número de peça simples a cada secção. Isto torna mais fácil combinar medições, desenhos e fotografias durante a produção.

Use milímetros ou polegadas de forma consistente. Indique a unidade em cada folha. Não misture unidades na mesma tabela de dimensões.

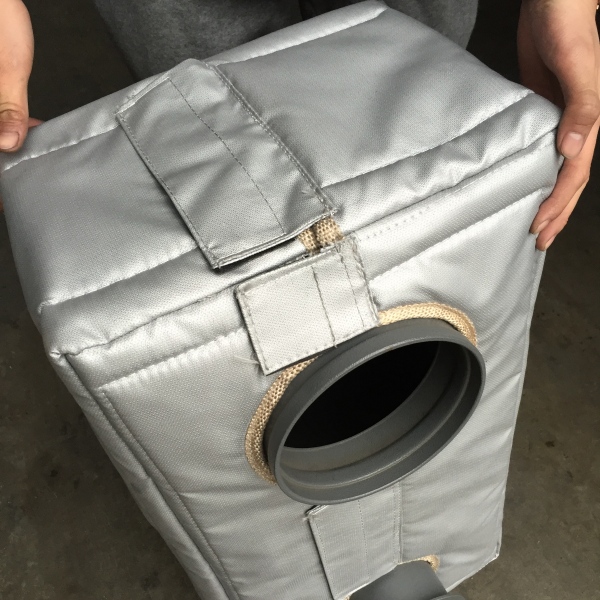

| Medição | O que registar | Por que é importante |
|---|---|---|
| Comprimento total | Distância entre as duas extremidades planeadas da manta | Define a cobertura ao longo do equipamento ou tubo |
| Largura total | Dimensão máxima de lado a lado dentro do limite de isolamento | Captura caixas, flanges e projeções mais largas do que o corpo principal |
| Altura total | Dimensão do ponto mais baixo ao mais alto, incluindo projeções fixas | Ajuda a estabelecer o envelope acabado e a disposição dos painéis |
| Diâmetro externo | Diâmetro do componente nu em cada secção relevante | Usado para corpos cilíndricos, tubos, flanges e recipientes |
| Circunferência | Medida em torno da superfície real onde a manta ficará assente | Útil quando um componente não é perfeitamente redondo ou o acesso é limitado |
| Tamanho da ligação | Diâmetro externo do tubo, diâmetro do flange e posição da conexão | Define aberturas e a transição para o isolamento adjacente |
| Folga | Espaço livre entre o equipamento e estruturas próximas | Determina se a capa pode ser envolvida, amarrada e removida |
Meça o equipamento sem isolamento, a menos que a nova manta seja instalada sobre uma camada existente. Se outra camada permanecer no lugar, indique seu diâmetro externo final e espessura.

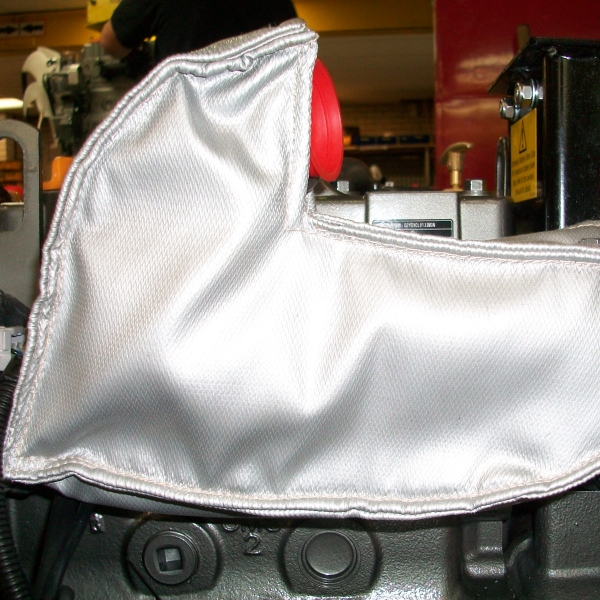

Uma projeção é qualquer parte que se estende através ou além da forma principal da manta. Exemplos comuns incluem hastes de válvulas, alças, atuadores, medidores, sensores, cabos, suportes de fixação, olhais de içamento, drenos, respiros e pequenos tubos de derivação.
Para cada projeção, registre:
Não descreva uma projeção simplesmente como estando à esquerda ou à direita. A direção de visualização pode mudar entre as fotografias. Use uma referência rotulada, como o lado da entrada, lado da saída, linha de centro superior ou face do flange.

A geometria da válvula muda de acordo com o tipo de válvula, classe de pressão, conexão de extremidade e disposição do atuador. O tamanho nominal do tubo ou da válvula por si só não define a forma externa.
Para uma jaqueta de válvula personalizada, colete as seguintes dimensões:
Indique claramente se o volante ou o atuador deve permanecer fora do isolamento. A maioria das capas de válvula requer uma abertura moldada ao redor da haste ou castelo, mas o layout correto depende do equipamento real.
Para exemplos de construções acabadas, veja jaquetas de isolamento de válvula removíveis.
Registre o diâmetro externo do tubo e o comprimento isolado necessário. Observe quaisquer soldas, grampos, suportes, placas de identificação ou instrumentos dentro da área da manta. Se o tubo já tiver isolamento fixo ao lado da seção removível, meça o diâmetro externo desse isolamento para que a nova capa possa encontrá-lo corretamente.
Registre o diâmetro externo do tubo, ângulo do cotovelo, raio da linha de centro, se conhecido, e o comprimento reto disponível em cada extremidade. Uma fotografia tirada perpendicular ao cotovelo é útil. Onde o cotovelo estiver próximo a uma parede ou outro tubo, inclua a folga mínima.
Registre o diâmetro externo do flange, espessura do flange, projeção do parafuso e o comprimento total face a face do par de flanges. Mostre se a manta deve cobrir apenas os flanges ou também sobrepor o isolamento do tubo adjacente.
Se um flange precisar de inspeção frequente, identifique a direção de abertura preferencial. O fecho deve ser acessível após a instalação e não deve ser colocado contra uma parede, piso ou linha adjacente.

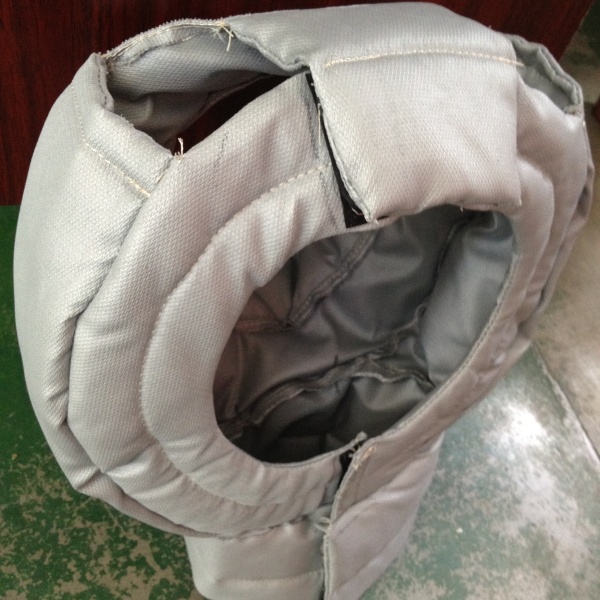

Filtros e coadores requerem abertura regular para limpeza ou substituição de elementos. O padrão da manta deve seguir o método de serviço em vez de tratar o equipamento como um vaso fechado único.
Registre o diâmetro do corpo, comprimento do corpo, diâmetro da tampa ou cobertura, profundidade da tampa, disposição das braçadeiras, posições de entrada e saída, localização do dreno, posição do manômetro e detalhes de suporte. Indique quais peças são removidas durante a manutenção normal.
Para um coador tipo cesta ou carcaça de filtro, pode ser mais prático usar uma seção de corpo e uma seção de tampa separada. Um coador em Y pode precisar de uma peça moldada ao redor da derivação angular e do bujão de drenagem. As fotografias devem mostrar o equipamento montado e, quando prático, em sua posição normal de serviço aberto.
Veja a capa de isolamento de filtro removível personalizada página para este tipo de produto.
Para um tambor ou vaso cilíndrico, registre o diâmetro ou circunferência do corpo, a altura da lateral reta e o formato do topo e da base. Meça todos os bocais, alças, pernas, braçadeiras, pontos de içamento, saídas e componentes de controle.
Indique se a tampa abre, levanta ou permanece fixa. Se o vaso for enchido, limpo ou inspecionado por cima, uma cobertura de tampa separada pode ser mais prática do que um fechamento total. Para equipamentos montados no piso, meça o espaço abaixo do vaso e mostre se o isolamento deve parar acima da base.
A capa de isolamento de tambor removível personalizada página mostra a rota de compra para aplicações em tambores.
As fotografias ajudam a explicar a geometria que é difícil de descrever em uma tabela. Elas devem apoiar as medições, não substituí-las.
Tire pelo menos as seguintes vistas:
Coloque uma régua, fita métrica ou objeto de referência claramente identificado em fotografias selecionadas. Mantenha a câmera o mais perpendicular possível à superfície que está sendo mostrada. Imagens de grande angular tiradas muito perto do equipamento podem distorcer as proporções.
Marque as letras de medição diretamente nas cópias das fotografias. As mesmas letras devem aparecer na tabela de dimensões. Por exemplo, A pode identificar o comprimento total, B o diâmetro principal e C a altura da haste.

Um desenho técnico com dimensões do equipamento é o melhor ponto de partida quando representa a unidade instalada com precisão. Destaque o limite exato do isolamento e identifique quaisquer componentes adicionados após a emissão do desenho original.
Para formas planas ou moderadamente complexas, um gabarito físico pode ajudar a definir o contorno. Use material de folha estável, marque o lado do equipamento e o lado externo, e identifique todos os recortes. Uma capa de amostra também pode ser avaliada, mas danos, encolhimento ou modificações de campo devem ser anotados para que não sejam copiados involuntariamente.
Arquivos tridimensionais podem apoiar projetos complexos, mas não substituem informações sobre acesso para manutenção, posição de fechamento e o limite de isolamento necessário.
Forneça as dimensões reais do equipamento, a menos que a cotação solicite especificamente as dimensões da manta acabada. O fabricante da manta normalmente levará em conta a espessura do isolamento, a construção da costura, a sobreposição e a disposição do fechamento durante o desenvolvimento do padrão.
Se o pessoal de campo adicionar suas próprias margens sem identificá-las, a mesma margem pode ser adicionada duas vezes. Isso pode produzir uma capa superdimensionada, aberturas mal posicionadas ou fechos frouxos.
Qualquer tolerância já incluída em uma dimensão deve ser escrita claramente. Por exemplo, identifique se uma circunferência é a superfície metálica real, a parte externa do isolamento existente ou a circunferência da capa acabada necessária.
As dimensões definem a forma, mas não definem a construção. Inclua as seguintes informações de serviço com a folha de medição:
Estes detalhes ajudam a determinar o tecido externo, o revestimento da face quente, o núcleo de isolamento, a linha de costura e o método de fixação. Compradores que adquirem estes componentes separadamente podem consultar o guia de materiais para mantas de isolamento removíveis.

Um molde pode servir no equipamento, mas ainda assim ser difícil de instalar se a direção de abertura estiver errada. Identifique onde um instalador pode ficar, alcançar e puxar a cobertura para o lugar. Mostre qualquer lado que esteja bloqueado por uma parede, piso, proteção ou componente vizinho.
Para equipamentos maiores, indique se uma ou várias pessoas instalarão a manta. Coberturas de várias peças devem ter uma ordem de montagem clara e marcas de identificação correspondentes. Quando a instalação aérea for necessária, o peso, o acesso para içamento e o suporte temporário podem afetar o projeto.

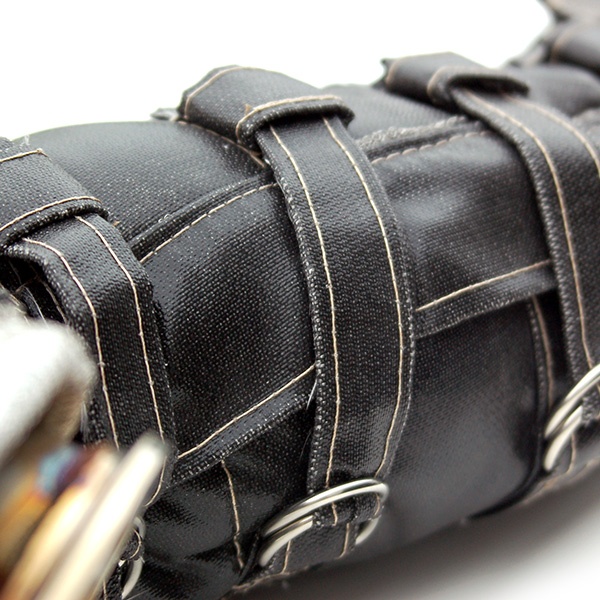

O sistema de fechamento deve permanecer acessível após a manta estar na posição. Também deve ser mantido longe de peças móveis e não deve impedir a operação de válvulas, alças ou pontos de inspeção.
O tamanho nominal é uma designação de sistema e pode não ser igual ao diâmetro externo medido. Registre o diâmetro externo real ou identifique claramente o padrão e o tamanho do tubo aplicável.
Flanges, tampas, grampos e suportes frequentemente criam as dimensões máximas. Meça o envelope completo e, em seguida, registre o corpo principal separadamente.
Um tamanho de recorte sem sua localização está incompleto. Meça a partir de uma borda fixa, face da flange ou linha central para que a abertura possa ser posicionada corretamente.
Uma cobertura precisa de espaço para envolver, sobrepor e fechar. Registre a distância até paredes, tubos, plataformas e proteções próximas.
Fotografias de unidades diferentes podem ser facilmente confundidas. Adicione a etiqueta do equipamento, o número da peça ou a referência da folha de medição a cada conjunto de imagens.
Indique exatamente o que foi medido. Não adicione silenciosamente espaço para isolamento, costuras ou sobreposição.
Antes de enviar a consulta, verifique se o pacote contém:
Quando algumas informações não estiverem disponíveis, marque-as como desconhecidas em vez de estimar. A BSTFLEX pode analisar os dados disponíveis e identificar quais dimensões ausentes são necessárias antes da aprovação do molde.
As fotografias podem auxiliar em uma análise preliminar, mas as dimensões são normalmente necessárias antes da produção. Inclua uma fita métrica ou escala em imagens selecionadas e identifique o equipamento de todos os ângulos relevantes.
A medição em campo deve seguir o procedimento de segurança do local. Registre a condição sob a qual as dimensões foram obtidas e identifique qualquer movimento térmico ou expansão significativa que deva ser considerada.
Ambos podem ser úteis. O diâmetro funciona bem para componentes redondos regulares. A circunferência pode ser mais prática para equipamentos instalados ou formas que não são perfeitamente redondas. Indique exatamente onde a medição foi feita.
Forneça as dimensões reais do equipamento e liste a espessura de isolamento necessária separadamente. Se a manta for cobrir um isolamento existente, forneça as dimensões externas acabadas dessa camada.
Pode ser possível quando as dimensões externas e os pontos de interferência são genuinamente os mesmos. Compare as medições reais em vez de confiar apenas no tipo de válvula ou no tamanho nominal.
Prepare um esboço simples à mão com as dimensões rotuladas e combine-o com fotografias de vários ângulos. Um esboço de campo claro é frequentemente mais útil do que um desenho antigo que não corresponde ao equipamento instalado.
A abertura deve ser acessível ao instalador e deve evitar peças móveis, pontos de inspeção de vazamentos e lados obstruídos. Mostre o espaço de trabalho disponível nas fotografias e no desenho.
Não para todos os projetos. Desenhos, medições e fotografias são frequentemente suficientes. Uma amostra ou gabarito pode ser útil para equipamentos complexos, irregulares ou modificados anteriormente.
A BSTFLEX fabrica mantas de isolamento removíveis personalizadas para válvulas, tubos, flanges, filtros, tambores, componentes de exaustão e equipamentos industriais. Envie a folha de medição, fotografias, temperatura de operação, ambiente e quantidade necessária para sales@pkfiresleeve.com.
Para uma visão geral do desenvolvimento de moldes, corte, montagem de camadas, costura e inspeção final, leia como fabricar uma manta de isolamento removível.
